自制GS-5A电子管转换座(2)
时间:2013-03-02 16:52 来源:www.crystalradio.cn 作者:zhangshiyu 点击:次
|

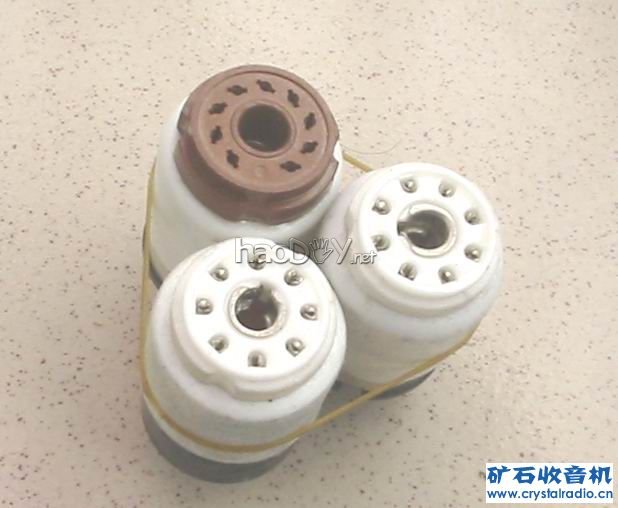

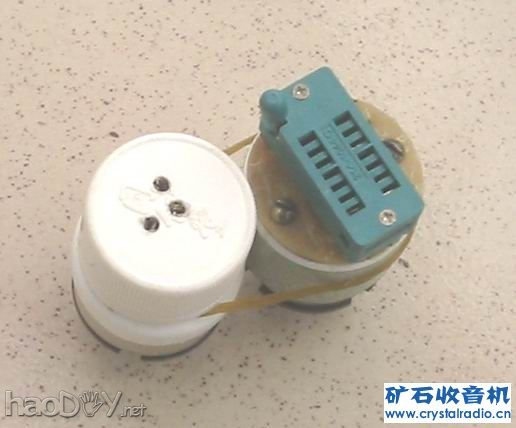

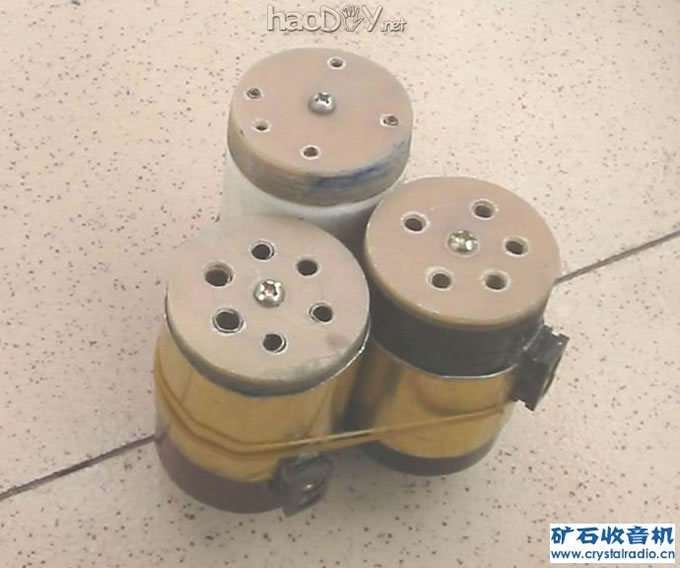

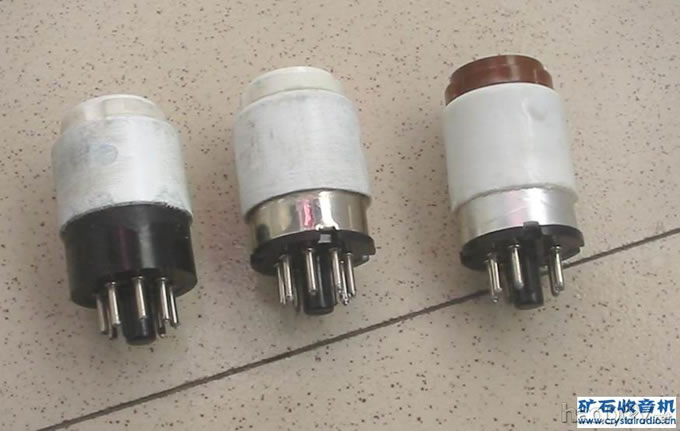

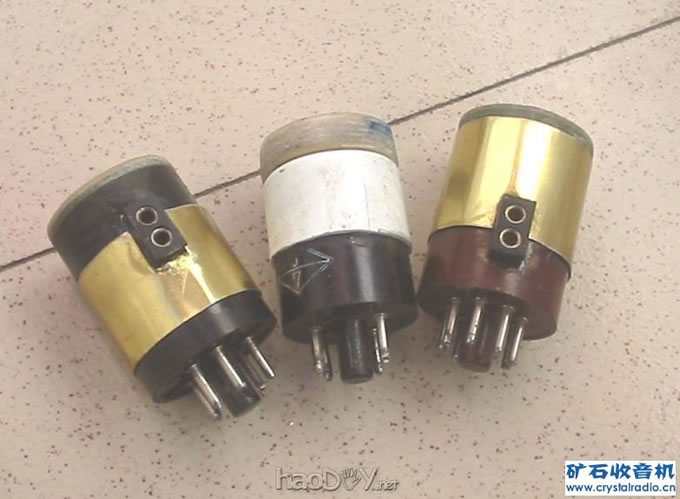

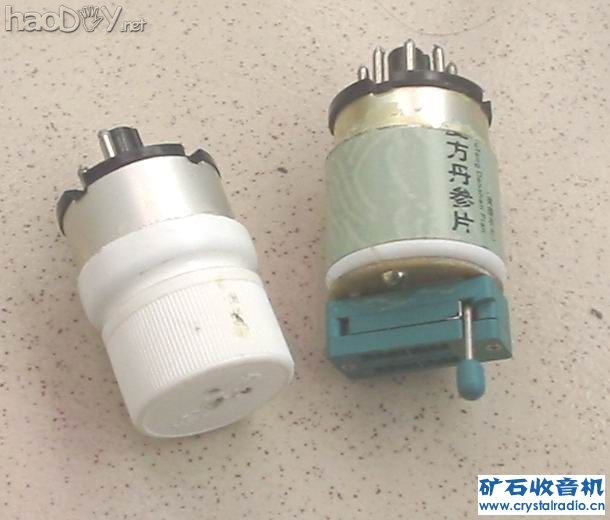

图六：中9脚转接座1只（增加的用来测6P12P，5Z10P等），锁式8脚转接座2只。原附件锁式为3只，为节省资源使用4P1S转接座配合一根短路线完成85A1测量。  图七：中9脚转接座，锁式8脚转接座侧面图。  图八：自制的5Z9P转接座，自制的10Ж12C转接座，（利用短路线短接侧面两个插孔完成7Ж12C测试）。自制的10Л12C转接座，（利用短路线短接侧面两个插孔完成7Л12C测试）。  图九：5Z9P，10Ж12C，10Л12C转接座侧面图。  图十：自制的2D1P转接座，用IC锁紧座制做的微型管转接座（原来14脚座用其中1，3，5，7，8。10，12，14）。  图十一：2D1P转接座，微型管转接座侧面图。  |
