自制GS-5A电子管转换座
时间:2013-03-02 16:52 来源:www.crystalradio.cn 作者:zhangshiyu 点击:次

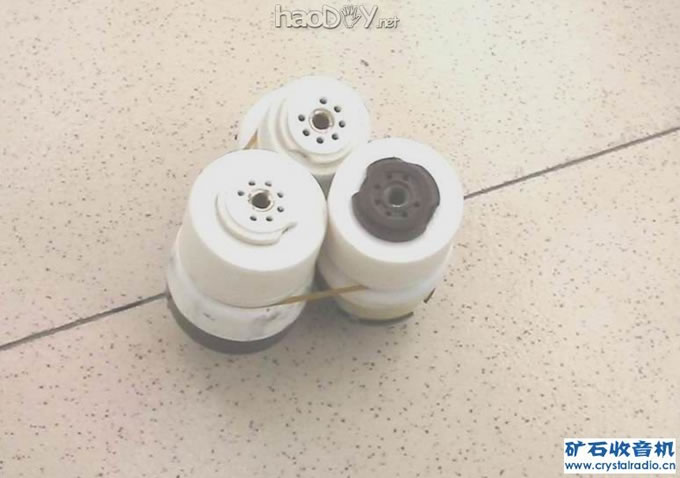

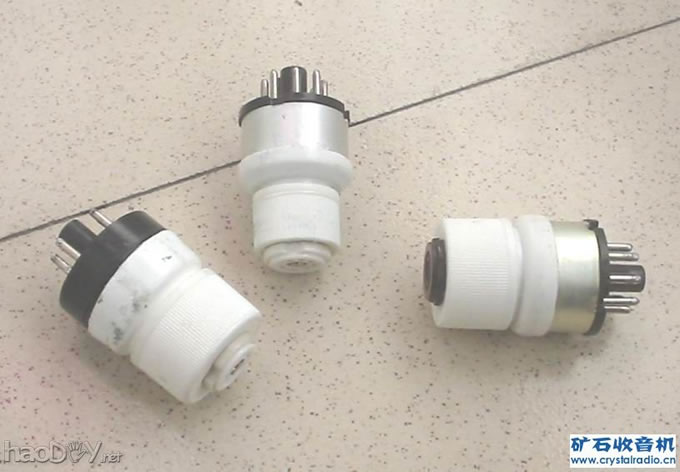

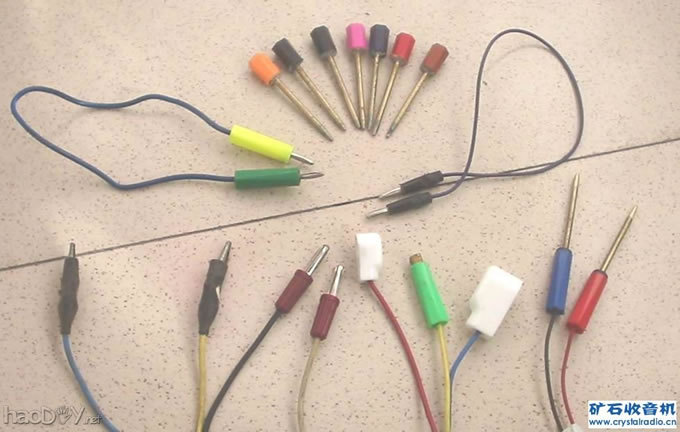

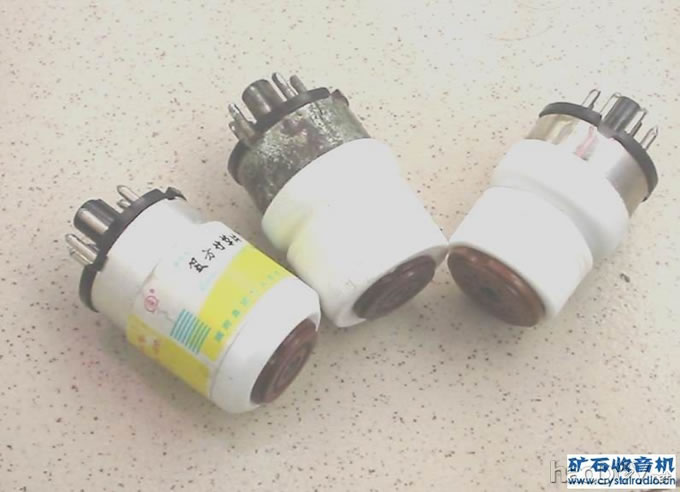

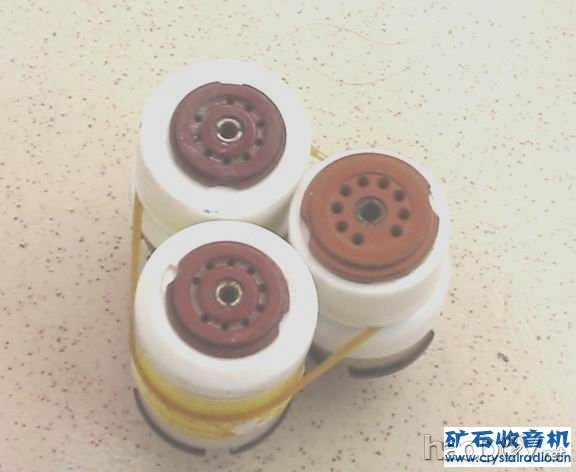

| 先给各位坛友拜年啦！！春节好！！ GS—5A是测试电子管的便捷工具，但其附件散失较多，故稀少价高。本人在坛友大力帮助下，经数月备件及学习，自制了一套附件。在实现原功能前提下，有增减及改动，现已基本完成，拿出来为大赛添瓦。 首先感谢在制作过程中为本人答疑解惑的各位坛友，特别感谢华夏电子先生赠送近半数的八脚管腰，大大加快了制作进度。 所需材料很简单，8脚管腰，各式管座，废彩笔，3MM铜焊条，塑料药瓶等。 连接线比原来有所增加，用来完成测试，校准等，同时可用来将仪器本身直流电压，灯丝电压，交流信号引出机外，用来调试临时搭建的各种小型电子管电路。 转接座原17只，现增加1只减少4只，共14只。制作较简单，看照片即可明白。 下面请看图： 图一：插棒7根，2.4MM莲花插头短路线2根，屏极夹2根，4MM莲花插头2根，小屏帽1个，自制2D1P屏帽1个，FU7屏帽1个，带引线插棒2根。  图二：小7脚转接座3只。原小7脚为4只，实际上2J27转接座可以兼容1Z11测量，故只需3只即可。  图三：小7脚转接座侧面图。  图四：小9脚转接座3只。  图五：小9脚转接座侧面图。
|
