2P2+2P2电子管微型胆机功放(2)
时间:2013-02-20 21:46 来源:www.crystalradio.cn 作者:sharkzyn 点击:次

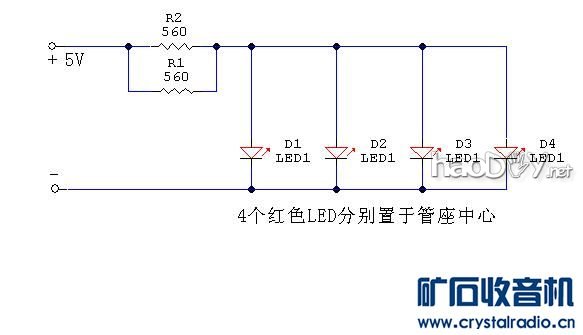

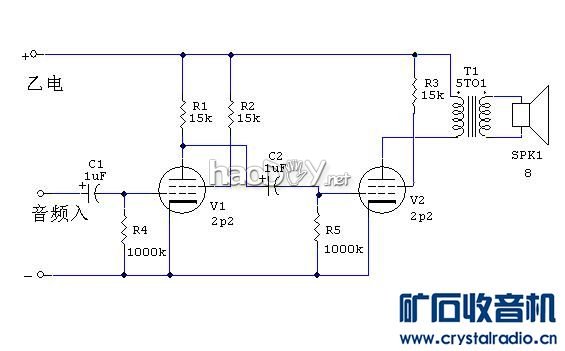

 放大电路,采用2P2推2P2,两个小音箱音量还可以,才入门电子管,感觉输出牛不好办,也没有找到120V变8欧姆的线间变压器,所以只能用6V的电源变压器,栅极也没有加负压,开始实验时用示波器看了,音量只要不是太大,看不出失真:  最后一个是装饰电路,曾看到坛里有人这里用过,所以也给管座加了LED,既是装饰又起到指示作用:  |
