2P2+2P2电子管微型胆机功放
时间:2013-02-20 21:46 来源:www.crystalradio.cn 作者:sharkzyn 点击:次

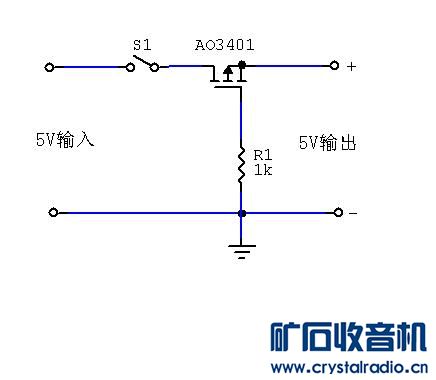

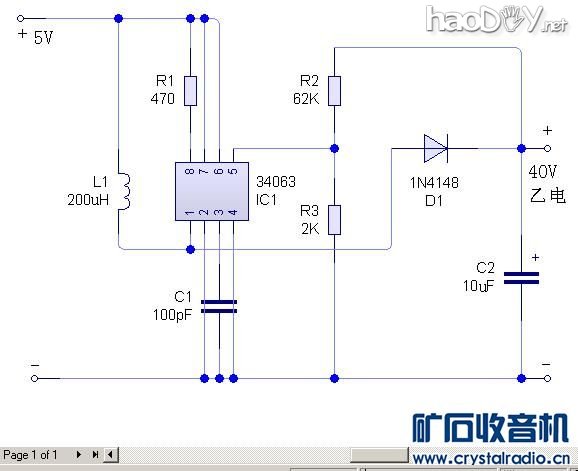

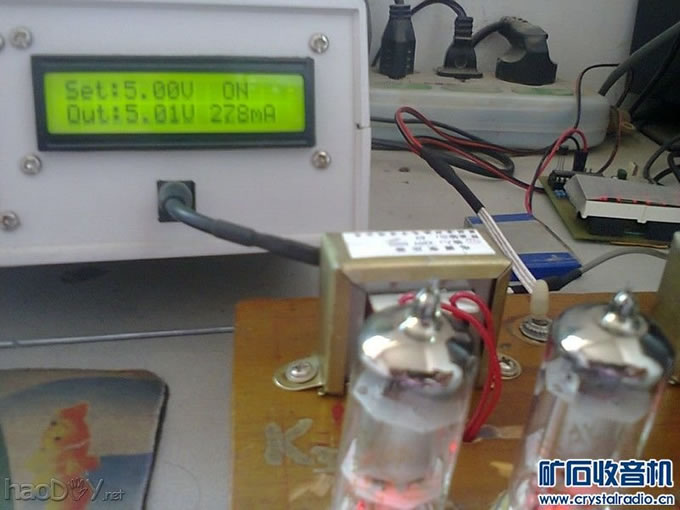

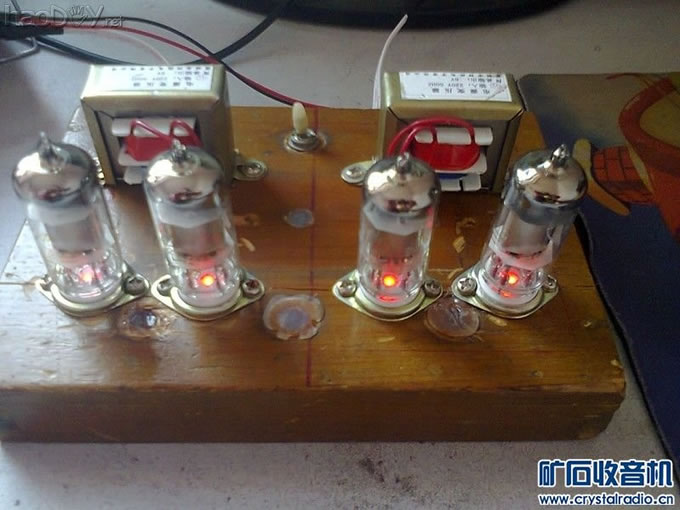

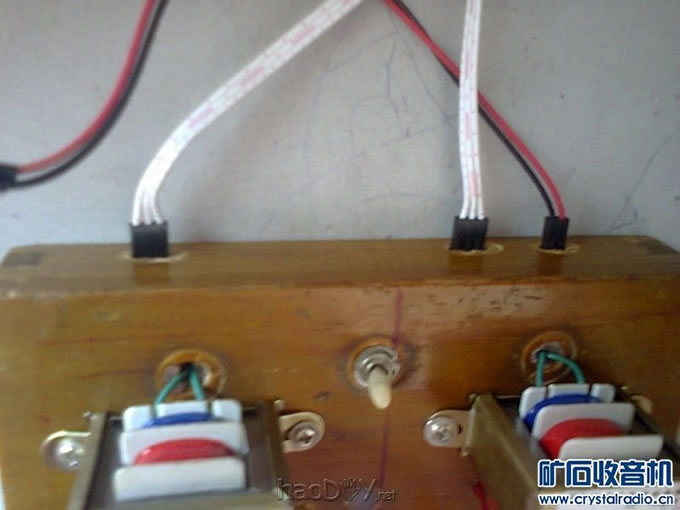

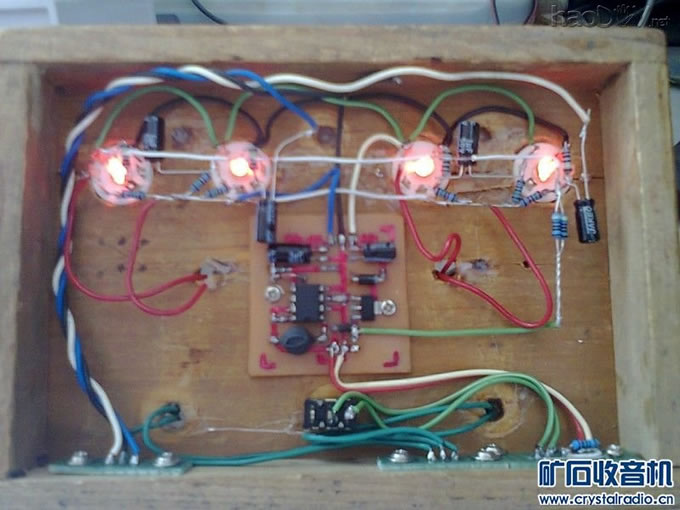

| 第一次接触电子管,高压的有点怕,所以先从低压直流管开始.还是先看图: 图中发光的是装在管座中心的LED:  工作时的内部图:  工作时耗电不超过300mA,所以说是微型功放:  简化的背后接口,图简单用排针和排座,当然电源输入有防反接电路,后边原理图中有:  接下来,看原理图,开始学电子管,理论不是很熟悉,所以以照猫画虎为主,结合他人电路根据实际调整.整体的思路是:做一个小的桌面功放,推两个小音箱,尽量简化电路. 电源输入电路部分,从USB口取电,简化了接口所以设置了P-MOS防反接:  乙电电路,利用34063升压到40V为乙电,2P2手册上是60V,由于从5V升压,如果升压到60V升压比太高,而且试过后效率太低,所以升压到40V,也是34063的极限:  甲电电路,手册上说甲电串联是2.4V,但看到很多人用3V,所以用LM1117-3.3再串联一个1N4007,空载2.8V,带灯丝后2.5V,估计不会烧灯丝吧: (责任编辑：admin) |
