DIY自己动手! 防雷插座排插跟我走...(4)
时间:2013-02-19 12:37 来源:itbbs.pconline.com.cn 作者:双黄蛋 点击:次

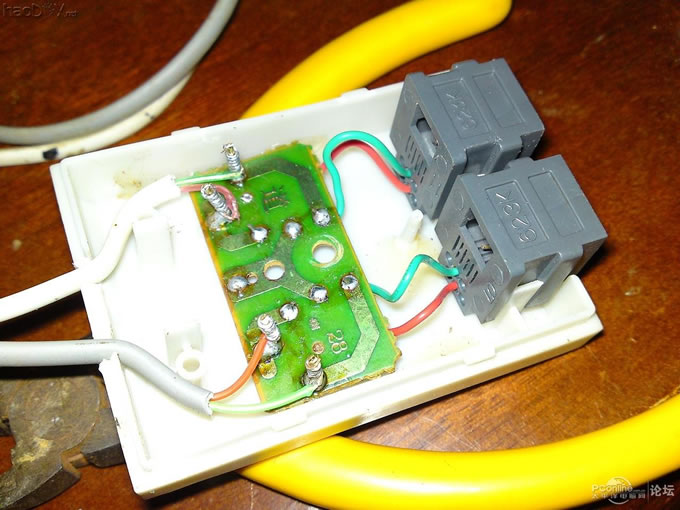

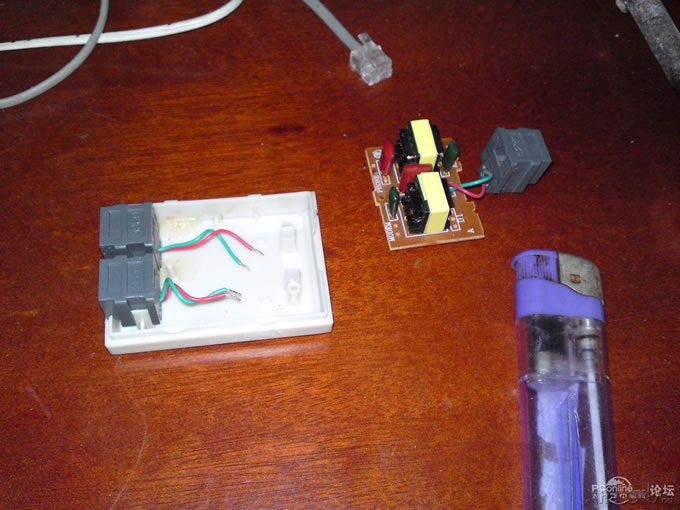

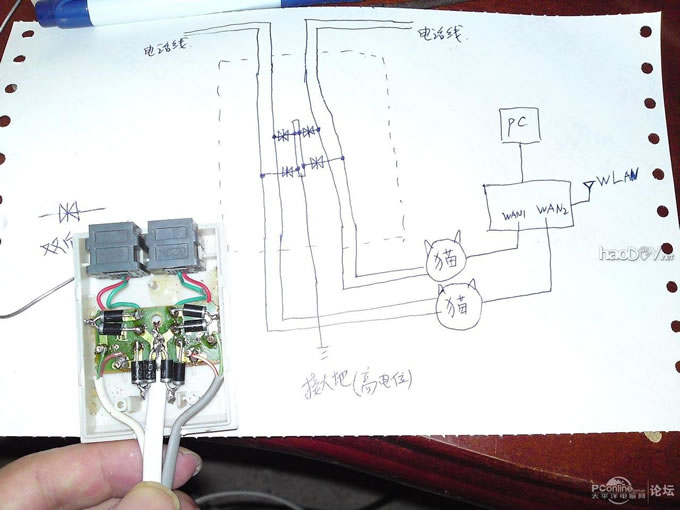

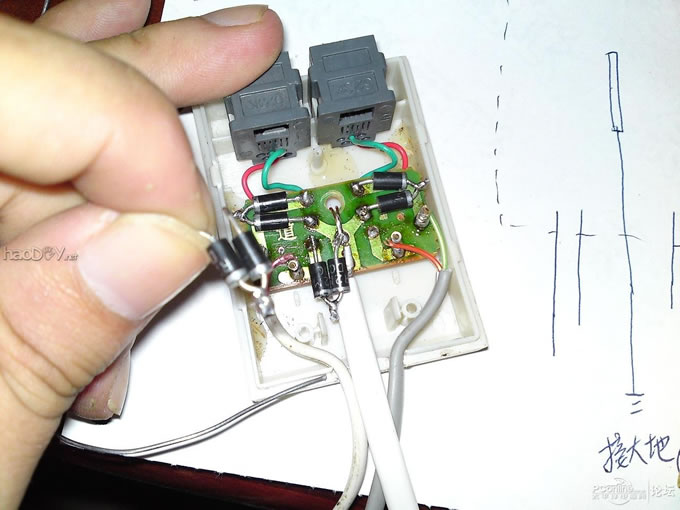

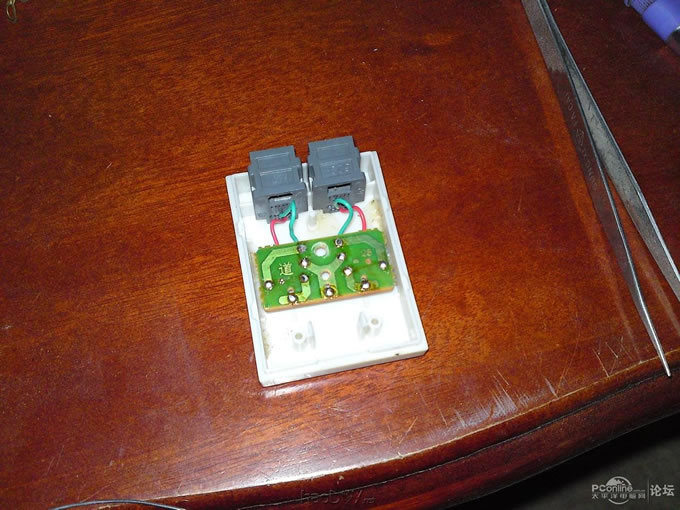

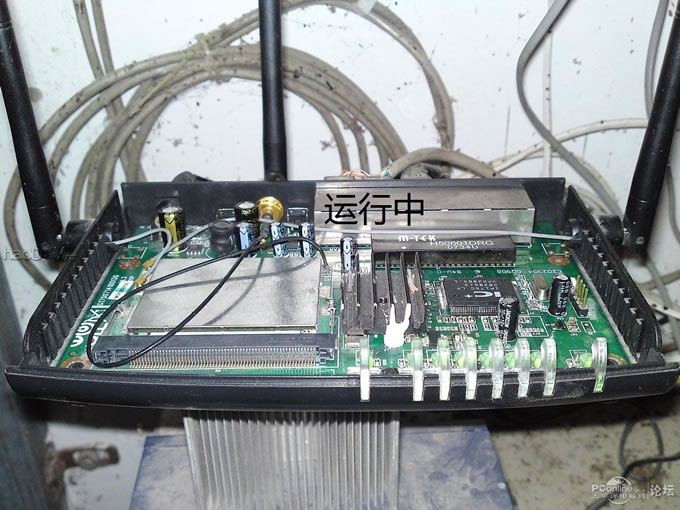

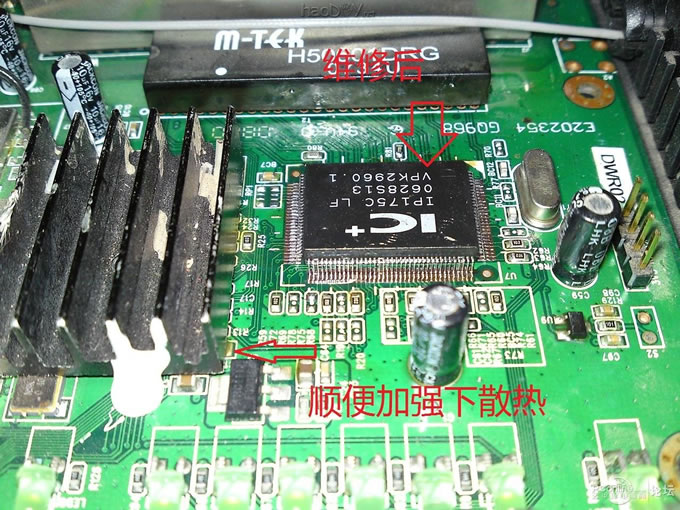

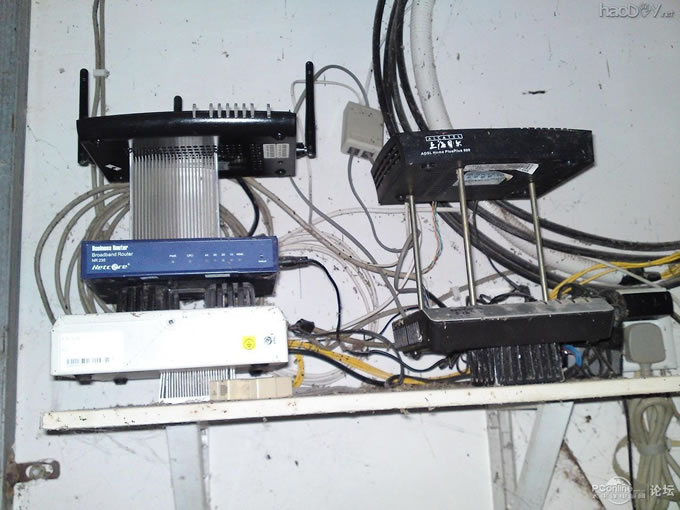

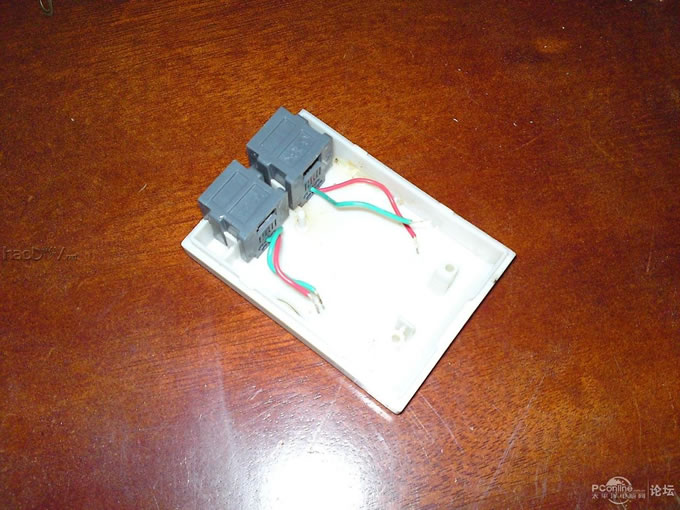

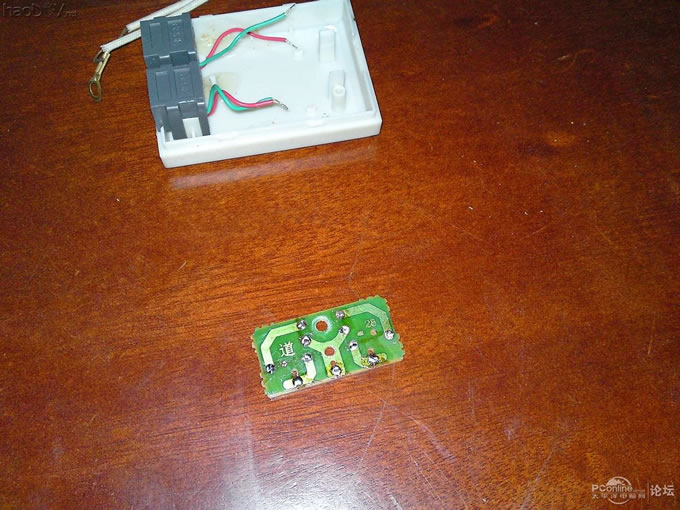

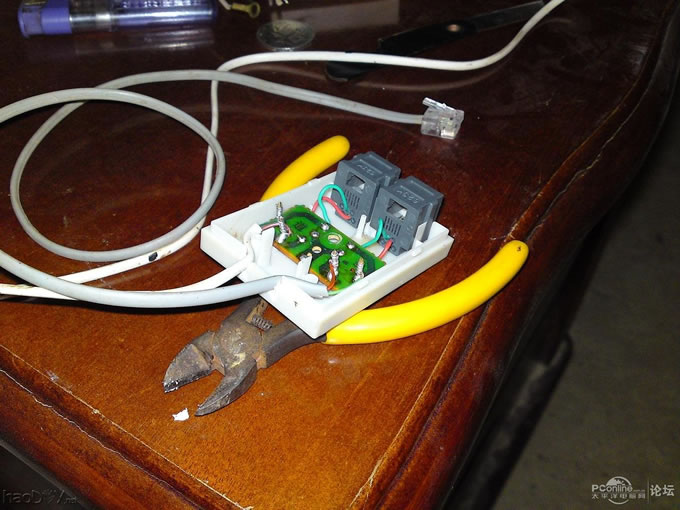

没错,这样就有双向二极管的特性了,,,省了很多钱也更容易买到(每个才几毛钱) 接下来是图片   把里面掏空,,因为我有两条ADSL 所以要两个口子  找来一块小电路板, 洞洞板就行(我RP好找到块非常合适的)  然后找来电话线接好   接下来把刚做的防雷管接上去  出线 现在是三根,,当然中间那根白色的线要接大地,,,刚教过大家怎么接地线就不多讲了  这里是电路图  ,,其实很简单 接好后 就可以投入使用了.... 接下来上的图是我的PG 216修好后的图,, 一哥们儿帮我换的芯片,(话说功夫不是盖的)     很艰苦的工作环境  好了 ! 我的帖子发完了 ,, 大家鼓掌 (责任编辑：admin) |
