DIY自己动手! 防雷插座排插跟我走...(3)
时间:2013-02-19 12:37 来源:itbbs.pconline.com.cn 作者:双黄蛋 点击:次

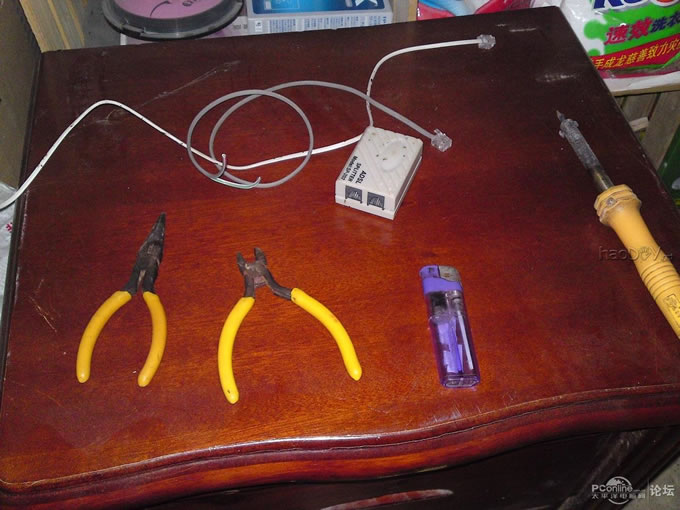

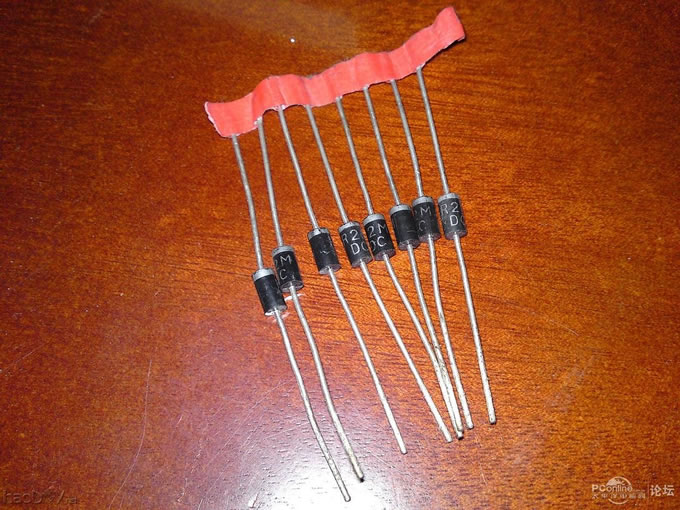

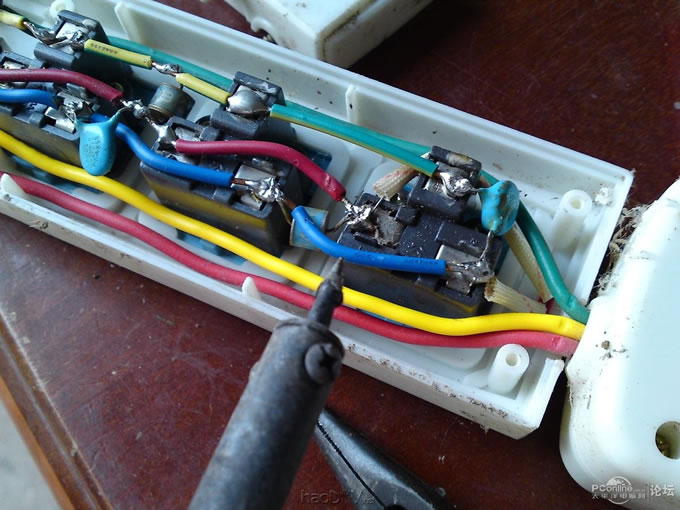

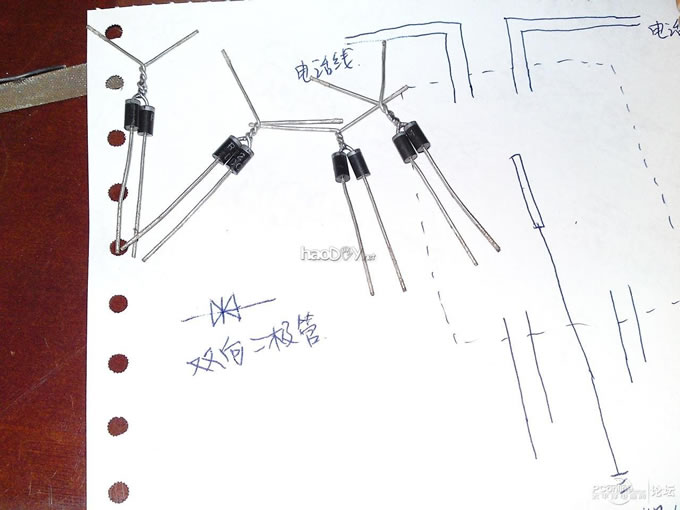

  这个拆下来的东西叫"双向二极管"也叫"电压钳制二极管"当然这个跟"稳压二极管"是有很大的区别的, 因为这个里面是由两个二极管封装而来的,,双向不导电,,只有电压大于他的额定值才会导通(专业术语),, 为什么这个会坏? 原因有二,,第一: 通过的电流太大,导致内部电子迁移,第二:施加的电压太高,导致半导体失去单向导电性(貌似意思是一样的  )这里就不做多研究了,,换了就好了...这样接上4个零件市电防雷就搞定了,, 什么?还没搞懂? 那单独M 我 可以 私下Q聊 教会为止 , 上次说要出第二季第三季还是省 省吧!直接一个版面写完好了 ---------------------分割线---------------------- 接下来是重点了 电话线防雷!!!  ,想要自己做的可要看好,, 几块钱的成本就能保护你的 喵 和 网卡  我们需要的东西先准备下  对! 一个ADSL 语音分离器,, 当然双向二极管也是需要的,,  这个可以肯定的告诉你!他不是双向抑制二极管,,他的具体型号是 R2M 是彩电里面常用的型号,很好找的,, 这里先解释下: 因为市电电压比较高,需要的反向耐压的双向二极管的耐压也相对较高,我选的是 400V的 电话线 由于是弱电, 最高才50v左右(别质疑我量了)而且相对于大地还是负压,,, 就是-50V (应该是直流 ,交流没有这样显示的)所以双向抑制二极管相对耐压要尽量低一些,不能超过200V 否则就没有防雷效果了 R2M 最高135V的反压正好 看图吧 !  (责任编辑：admin) |
