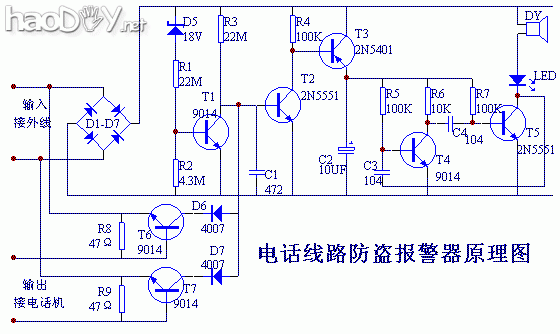

此报警器可以或许监测并防备他人犯科盗用你的电话线路。当有人在你的电话外线上并机盗打时该报警器就发出滋扰信号，使盗用者不能拨号，并用声光向主人提醒有人盗打电话。下图是该防盗器的道理图，平常邮局程控机在外线上送出约50V 的待机电压，经 D1-D4极性转换上边为正极，D5击穿经 R2 使 T1 基极电位升高，T1 导通 、T2 截至、T3 截至，由T4、T5 构成的振荡电路不事变。当盗用电话提机时，外线电压降落为9V阁下，不能使 D5 击穿，T1 因无偏压而截至，T2基极电位升高导通。T2的导通使 T3 导通并发动后级音泼魅振荡电路事变，LED、DY发作声光报警，并通过LED、DY将滋扰信号加在外线上，同时将外线电压拉低，使盗用电话者无法拨号而强制挂机。主人提机固然也使电压低落，并使T1截至但因T6或T7（用T6、T7两尽管子是为了安装利便，进线可以不分极性接入，D6、D7起断绝浸染）通过电话机得到基极电流而导通，使 T3 不能导通振荡电路不事变。因此主人可正常拨号通话不受影响。因主人电话与外线之间只接有阻值很小的R8、R9 以是接电话时振零通话均不受影响。

元件选择：D1-D4、D6、D7可选用一样平常整流管如 IN4007 等，D5可选用 18V 阁下的稳压管，DY 是3V的电磁蜂鸣器。电阻可选用 1/8W 的炭膜电阻，其余元件型
