自制敲击振动震动报警器
时间:2012-12-31 16:07 来源:网络 作者:网络整理 点击:次

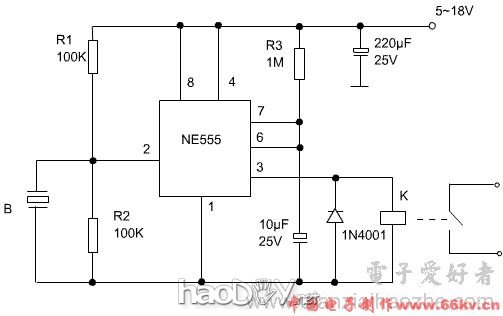

该敲击报警器机能靠得住,简质朴用。感乐趣的电子喜爱者不妨一试。 该报警器的电道理图见附图。其焦点器件为常用的555时基集成电路,再加上几只外围元件,就组成了高迅速度的触发延时电路。触发信号由2脚输入,经触发、翻转、延时,节制电压由3脚输出。最大负载电流为200毫安,可直接驱动中小功率负载。 电路的迅速度可调解电阻R1来选择,R1取值小迅速度低,取值大迅速度高。延时时刻的黑白,由R3、C2抉择,R3、C2取值越大,延时时刻越长。电路的供电电压范畴为5~18V,静态耗电小于10毫安。 当有人敲打或击碎玻璃时,贴在玻璃上的传感器B当即检测出来并送入NE555的2脚一串脉冲信号,其3脚输出电压直接驱动继电器K吸合,常开触点节制报警器事变。 本电路对元器件的要求并不严酷。只要电容器C1泄电小,C2选用钽电解电容即可。电路装好无需任何调试,通电即可事变。
