图　2-4-3　　　　　　　      　　　　图　2-4-4

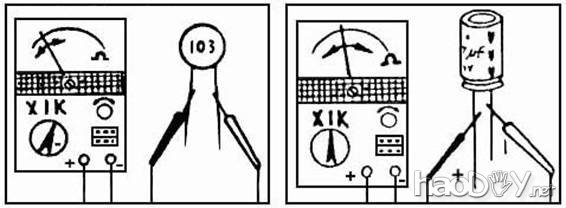

　　3．测电容C1、C2和C3。要领见图2-4-5。表棒刚打仗电容时，指针向右偏，然后顿时回到原本位置四面。但C1、C2是电解电容，指针偏转的幅度比C3大得多。最后也回到原本位置四面。

图　2-4-5

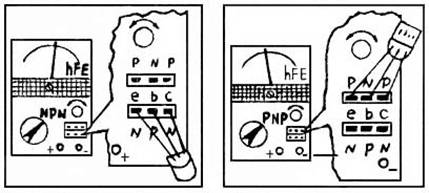

　　4．测三极管T1、T2、T3、T4、T5。要领见图2-4-6。T1、T2、T5是NPN型三极管，T3、T4是PNP型三极管。它们所用的量程与插座孔都是差异的，要留意区别，按图中所示举办丈量。放大倍数（hFE）值大于60。还要留意三极管的e、b、c三根引线不能插错。

图　2-4-6

　　5．测扬声器（喇叭）Y。将万用表置Ω档×10处，调零。当表棒触及扬声器的引线时，应听到“喀、喀”声。要领见图2-4-7，阻值约8Ω阁下。

图　2-4-7

　　试一试

　　按图2-4-1所示，在图2-4-2的电路板上装上响应的元件。

　　1．将各元件引线刮净、上锡待用。

　　2．装焊R1、R2和W，W的三根引线要插正确，不能焊错。

　　3．装焊电容C1、C2和C3，个中C1、C2是电解电容，电解电容有正、负极性，不能装错。

　　4．装三极管。先装T1、T2，型号为9011。其次装T3、T4型号为9012。最后装Ｔ5，型号为9013。三极管的三根引线e、b、c别离“对号人座”，不能搞错。

　　5．重复搜查，确认无误后接上开关及电源。触摸Ｐ点（手握小旋凿的金属体部门，触碰电路板Ｐ点），扬声器应发出声响。若不响，细心核查元件是否接错，焊接时是否产生短路（即不应毗连的，焊接时却毗连起来了）。图中可变电阻是改变声挪用的。

　　调解好后，在Ｐ点引出一根电线，不宜太长。触摸片用小的金属片建造，手一摸，喇叭就响，这样，触摸报警器就制成了。

　　想一想

　　触摸报警器可以用在哪些场所呢？
