该报警器能探测人体发出的红外线，当人进入报警器的监督地区内，即可发出报警声，合用于家庭、办公室、客栈、尝试室等较量重要场所防盗报警。
事变道理

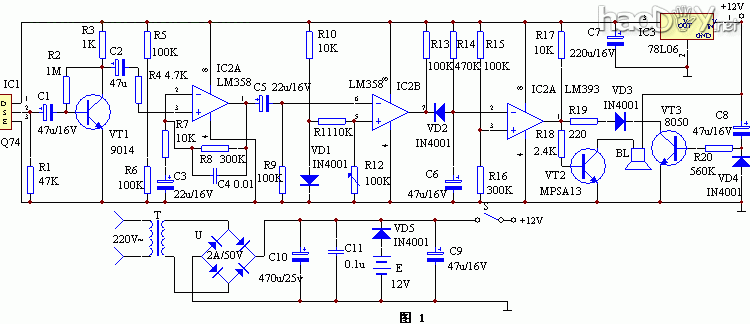

该装置电路道理见图1( 点击下载道理图)。由红外线传感器、信号放大电路、电压较量器、延时电路和音响报警电路等构成。红外线探测传感器IC1探测到前线人体辐射出的红外线信号时，由IC1的②脚输出薄弱的电信号，经三极管VT1等构成第一级放大电路放大，再通过C2输入到运算放大器IC2中举办高增益、低噪声放大，此时由IC2①脚输出的信号已足够强。IC3作电压较量器，它的第⑤脚由R10、VD1提供基准电压，当IC2①脚输出的信号电压达到IC3的⑥脚时，两个输入端的电压举办较量，此时IC3的⑦脚由原本的高电平变为低电平。IC4为报警延时电路，R14和C6构成延时电路，那时刻约为1分钟。当IC3的⑦脚变为低电平常，C6通过VD2放电，此时IC4的②脚变为低电平，它与IC4的③脚基准电压举办较量，当它低于其基准电压时，IC4的①脚变为高电平，VT2导通，讯响器BL通电发出报警声。人体的红外线信号消散后，IC3的⑦脚又规复高电平输出，此时VD2截至。因为C6两头的电压不能突变，故通过R14向C6迟钝充电，当C6两头的电压高于其基准电压时，IC4的①脚才变为低电平，时刻约为1分钟，即一连1分钟报警。
由VT3、R20、C8构成开机延时电路，时刻也约为1分钟，它的配置首要是防备行使者开机后当即报警，好让行使者有足够的时刻分开监督现场，同时可防备停电后又来电时发生误报。
该装置回收9－12V直流电源供电，由T降压，全桥U整流，C10滤波，检测电路回收IC5 78L06供电。本装置交直流两用，自动无中断转换。
元器件选择与建造
元器件清单见下表。
编 号 名 称 型 号 数 量 编 号 名 称 型 号 数 量
R1 电阻 47K 1 C10 电解电容 470u/25V 1
R2 电阻 1M 1 C11 涤纶电容 0.1u 1
R3 电阻 1K 1 VD1－VD5 整流二极管 IN4001 5
R4 电阻 4.7K 1 U 全桥 2A/50V 1
R5、R6、R9、R12、R13、R15、 电阻 100K (R12为线性微调电阻) 6 VT1 晶体三极管 9014 1
R7、R10、R11、R17 电阻 10K 4 VT2 晶体三极管 MPSA13 0.5A 30V 1
R8、R16 电阻 300K 2 VT3 晶体三极管 8050 1
R14 电阻 470K 1 IC1 红外线传感器 Q74 1
R18 电阻 2.4K 1 IC2 运算放大器 LM358 1
R19 电阻 220Ω 1 IC3 较量器 LM393 1
R20 电阻 560K 1 IC4 三端稳压器 78L06 1
C1、C2、C6、C8、C9 电解电容 47u/16V (C2、C5用钽电解） 5 BL 电磁讯响器 U=12V 1
C3、C5 电解电容 22u/16V 2 T 电源变压器 12V 5W 1
C4 涤纶电容 0.01u 1 S 钮子开关 1
C7 电解电容 220u/16V 1
IC1回收入口器件Q74，波长为9－10um。IC2回收运放LM358，具有高增益、低功耗。IC3、IC4为双电压较量器LM393，低功耗、低失调电压。个中C2、C5必然要用泄电极小的钽电容，不然调试会受到影响。R12是调解迅速度的要害元件，应选用线性高精度密封型。
建造时，在IC1传感器的端眼前安装菲涅尔透镜，由于人体的勾当频率范畴为0.1－10Hz，必要用菲涅尔透镜对人体勾当频率倍增。
安装无误，接上电源举办调试，让一小我私人在探测器前线7－10m处走动，调解电路中的R12，使讯响器报警即可。其余部门只要元器件质量精采且焊接无误，险些不消调试即可正常事变。
本机静态事变电流约10mA，接通电源约1分钟后进入等待状态，只要有人进入监督区便会报警，人分开后约1分钟遏制报警。假如将讯响器改为继电器驱动其余装置即作为其余节制用。
