用硬纸板取代PCB板举办电子尝试建造

起首找一块巨细吻合的硬纸板，在上面画上电道理路图（或安装图）；然后对应图上元件管脚的位置在硬纸板上打孔，把元件从硬纸板没画电路图的那一面装入对应位置；最后按照电路道理把各元件管脚用细导线毗连起来用电烙铁焊接好，再把电路的电源、输出引线焊接好。这样电路就做好了，搜查无误后就可以通电尝试了。
电路概述:

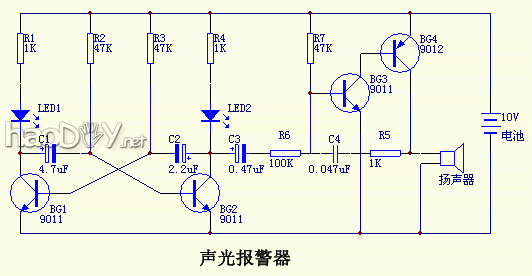

　　如下图所示为一种模仿警车报警讯响器电路，在发出报警讯响声的同时，发光二极管也随之闪烁，可用于各类报警器意见意义建造。

事变道理:
　　三极管BG1﹑BG2等构成低泼魅振荡器，其输出端通过电容C3和电阻R6加至BG3管的基极。BG3﹑BG4管等构成一音泼魅振荡器，其振荡频率由R5﹑C4的数值抉择，并受低泼魅振荡器输出电压的节制。当BG2管由导通变为截至时，BG2集电极也由低电平敏捷变为高电平，这一正跳变脉冲加至BG3管基极﹑发射极之间，使BG3管正偏压增大，音泼魅振荡频率增高；反之，当BG2管由截至变导通时，使BG3管正偏压减小，音泼魅振荡频率变低。于是，这一频率坎坷变革的音频信号经扬声器后，即可发出持续不绝的警车报警声响。

用硬纸板取代PCB板举办电子尝试建造

起首找一块巨细吻合的硬纸板，在上面画上电道理路图（或安装图）；然后对应图上元件管脚的位置在硬纸板上打孔，把元件从硬纸板没画电路图的那一面装入对应位置；最后按照电路道理把各元件管脚用细导线毗连起来用电烙铁焊接好，再把电路的电源、输出引线焊接好。这样电路就做好了，搜查无误后就可以通电尝试了。
