一、电路构成

    本电路由平凡电话机、拨号自动摘机电路、按时自动关机电路几部门构成。将以上电路安装牢靠在一个小盒内即可。电路元件易得，行使利便靠得住，结果不错。

二、事变道理

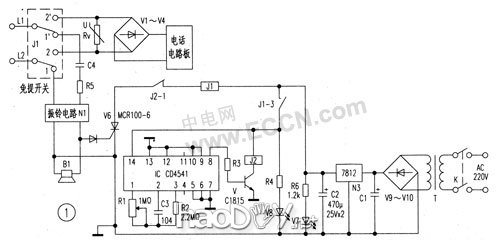

    电路图如图1所示。L1、L2为电话线．接电话振铃电路输出端的喇叭两头。K为交换电源开关，T为12V小功率电源变压器。发光二极管V7 f电源指示，V8为提机指示。Jl、J2为小型直流继电器(线包电压+12V)。将J1常开接点与电话机免提通话按钮并联。V为驱动三极管。V5与V6是振铃触发电路．振铃触发导通，使J1吸合。J2－1是J2的一组常闭接点，振铃时J2不吸合。J1吸合，J1-3是Jl的一组常开接点，用于接通延时电路电源，延时到后J2吸合。J1的2、2′和儿的l、1′是两组接点，用于接通免提按钮，延时到后开释，J2吸合，J1开释，J2也开释，J1的常闭接点接于1′、1位置，常开接点接于2′、2位置，J1吸合自动摘机．J1开释时自动挂机。其他元器件如RV、V1～V4、R5、C2、N1、B1等均为原话机上元件，B1为振铃喇叭。电话机道理在此不再论述。

三、按时集成电路CD4541道理

    IC为按时集成块CD4541，用作延时电路，CD4541的各脚成果：①、②、③脚为内部振荡器，R1、c1、R2为IC按时电路外接元器件。Rl为1MΩ．电位器．按照按时时刻最后确定阻值，然后用牢靠阻值电阻取代，④、?脚为空脚，⑤脚接地为开机自动复位端，⑥脚为手动复位端(高电平有用)，⑦脚为集成电路接地端，⑧脚为输出端，R3为降压电阻视环境而定阻值。⑨脚为输出初始状态配置端，接低电平常输出初始状态为低电平，也称按时开计划。⑩脚为方法选择端，接地时为单按事势情方法。?、?脚为按时时刻编程端，可按照按时时刻的黑白选择响应的编程要求，?、?脚都接地时，延时范嗣在19～1884秒之间可调。延时时刻可以调解电位器R1，一样平常在2分钟阁下即可。?脚为集成电路正电源端。

四、整机事变道理

    当拨打该路电活时，振铃电路接通．由振铃电路输出的脉冲电压，经V5二极管整流输出，该整流电压触发可控硅V6导通，Jl继电器吸合，其常开接点导通给延时电路供电开始延时，在延时进程中，J2不举措，而J1吸合，J1－2′、J1－2接点导通。即自动摘机，振铃遏制。监听完后可以挂机，当延时电路延时时刻到后，Ic的⑧脚输出高电平，继电器J2吸合，其常闭接点J2－1断开，继电器J1开释．延时电路断电，到达自动挂机的目标，进入待机状态。 该电路尝试好后，牢靠在一个巨细吻合的盒内，就组成一部电话监听装置，其事变不变，行使确实利便。关掉开关K，装置的监听成果将撤除，不影响电话机通话行使。
