材料：洞洞板（万能板）、杜邦线、三极管（S8550）、光敏电阻、色环电阻（2K）、排针排座若干、蜂鸣器、*继电器。

工具：电烙铁、焊锡丝、松香等。

步骤：

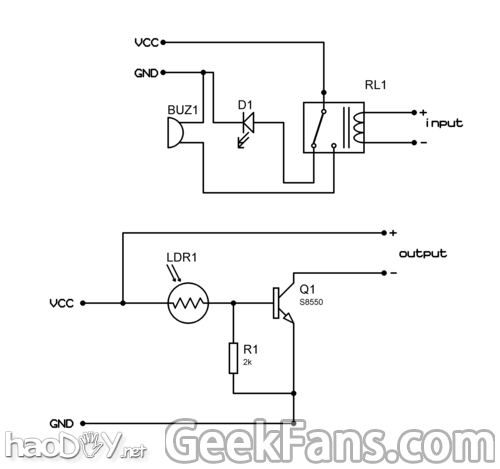

先看懂电路图：

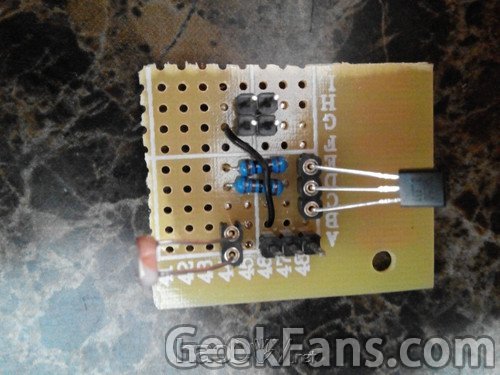

按照电路图焊接元件。

三极管和光敏电阻处可以使用圆排座，方便日后更换元件。

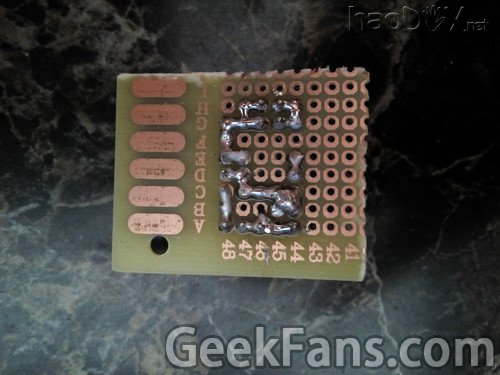

反面：

用杜邦线链接继电器并接通电源

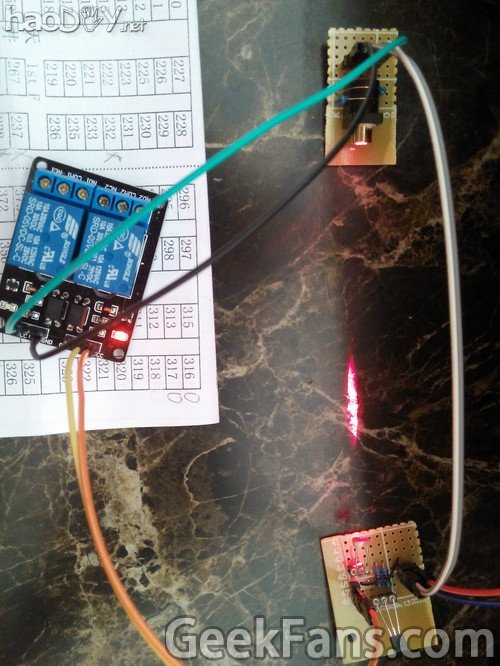

如图所示，激光对准光敏电阻，继电器灯亮，常开端连通。

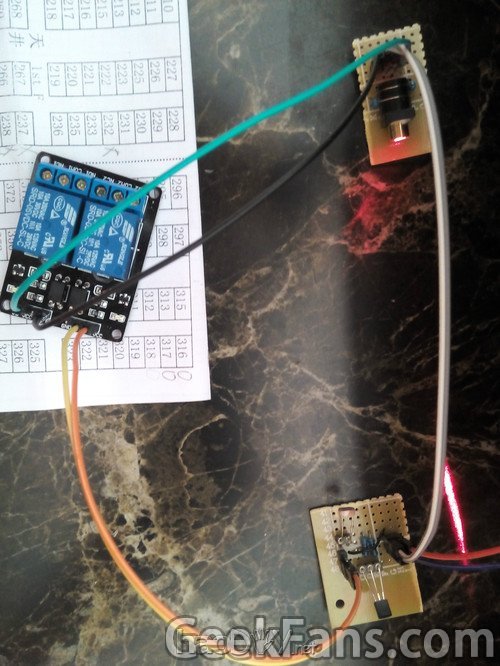

移走激光，继电器灯灭，常闭端连通。

可以在继电器接上蜂鸣器构成报警电路。

温馨提示：

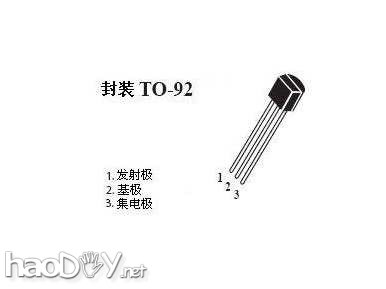

1、辨别三极管极性：

2、如果没有（或不需要）继电器，可以直接在output端接上负载，比如蜂鸣器，LED电珠。

3、因为上面用的是光敏电阻，所以对任何光信号都有反应，并不一定是激光，所以在光线良好的环境中就算没有激光，output端也会输出高电平信号。（本人是学软件的，对硬件不太懂，不会用激光感应器）。但是上图电路可以把光敏电阻替换为光敏二极管，光敏二极管对光的定向接收效果比较好。
