经典英国国都QUAD405功放pcb文件

软件类型：国产软件 授权方式：免费软件 界面语言：简体中文 软件大小：0.10 MB 文件类型：.rar 运行环境：Win2003,WinXP,Win2000,Win9X 软件等级：★★★☆☆ 发布时间：2012-09-28 官方网址：http:// 演示网址：http:// 下载次数：
软件介绍


经过二值化
PC B.JPG
用CorelDraw对边缘矢量化，用AUTOCAD整理后导入Pritek 99 SE中再整理。

本贴将持续约6个小时，不停更新。包括大量的图片和参数。
内容包含QUAD405的部分选料，静态参数测试等。
我不是仪器党，这个帖子的目的有两个。
    一、给初装QUAD405的同学一个参考；
    二、讨论下后级功率管的选择使用。

从05年开始陆续收集资料，（整理的资料在《我开始做的QUAD405》）
到去年11月开始在TB上定下变压器开始起正式开始制作QUAD405。（变压器资料在《看我测试变压器》）变压器体积不大，也不重（5斤），可能某些人会认为怎么可能有300W？不过确实有300W。

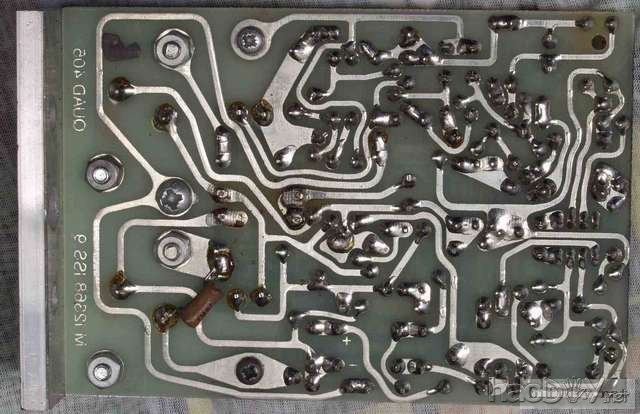

PCB是从湖泊之战的网站上得来的照片

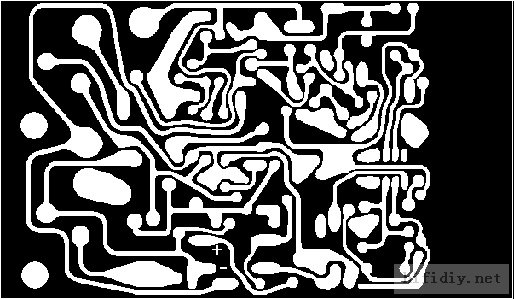

经过二值化
PC B.JPG
用CorelDraw对边缘矢量化，用AUTOCAD整理后导入Pritek 99 SE中再整理。
PCB文件： QUAD 405.zip (100.63 KB)

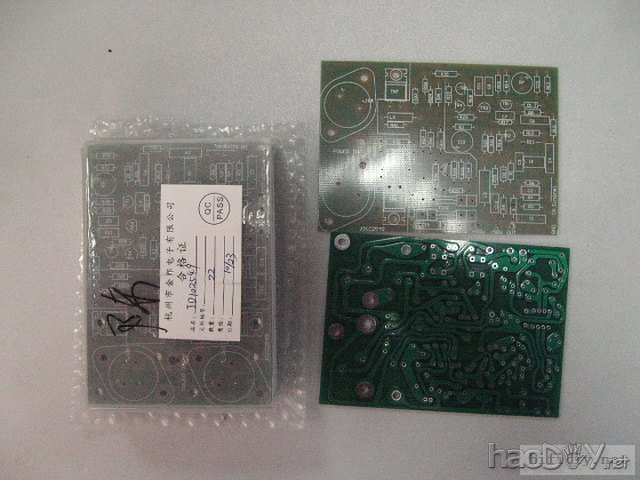

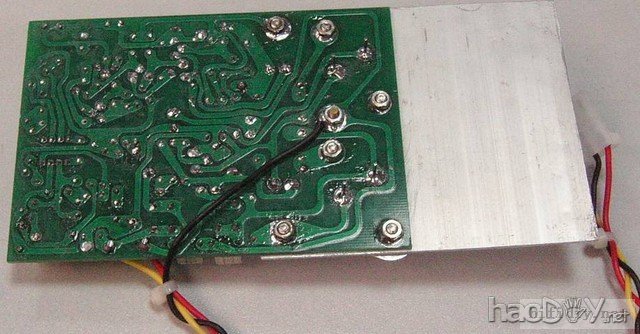

然后去制板。最终完成的PCB如下照片
散热片桥接用了铝合金板，很薄，可能某些人会笑，不过够用了。

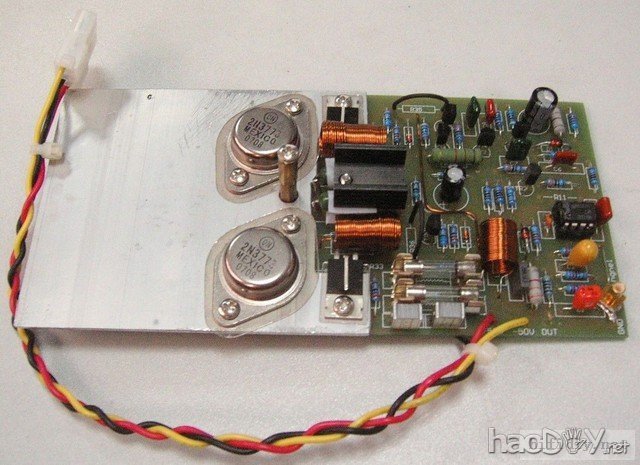

最终板子如照片所示
