这段时间帮朋友改了几个DAC和前级，研究了不少电容的特性，积累了一些经验，计划不惜工本做个较高素质的前级。 先看看前段时间反复折腾的运放前级1.2版。  在1.2版的PCB上试验1.3版本的线路，积累不少经验。 开始备料正式搞自己的运放前级1.3版 运放前级PCB 1.3版
这前级最大的特色就是电源部分，采用运放IC做稳压，据设计者介绍，这个稳压电路在10-40KHZ范围内电源内阻很低，而且纹波非常非常少。可以说这个运放前级音色出众，基本就是这个用运放IC组成稳压电路的功劳。 前几个版本的稳压是采用2个双运放做稳压，供电略有不足；这个版本采用四个运放做稳压，电流可达100mA。 运放前级的原理图：  买来的部分RA电阻
先把核心放大的运放IC焊上，由于是贴片，先焊在全镀金的IC座上，再焊到PCB上。 先焊决定线路增益的2对电阻。

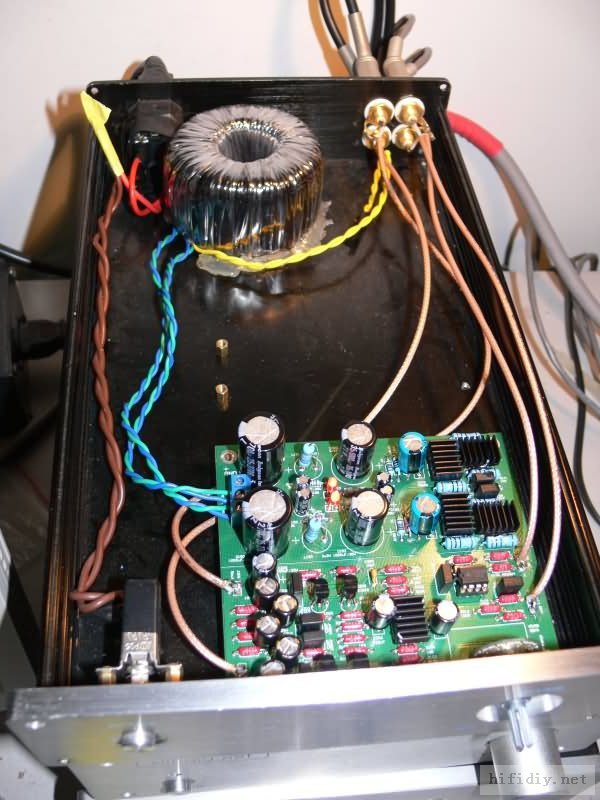

 焊电阻也有点讲究：电阻是悬空的，和PCB板有0.5mm距离，减少互感电容。未完，下期继续。（这个前级的声音，除了RA电阻外，最终还需要电容调声）  稳压用JRC5532DD（DD表示高精度），小退藕电容用黑WIMA 石城的运放前级估计声音偏软，气势出不来 你的退藕小电容赶紧扔了………………    市电部分还没有“装修”临时接个线，赶紧试听！！！  呵呵，辛苦搞了这么就的前级。 声音再好，也说不清楚，而且，口说无凭，实听为上。无法让烧友一一来听。 用RMAA实测数据，用数据说话：  最终装机，调整一下 加了个LED伺服（洞洞板）

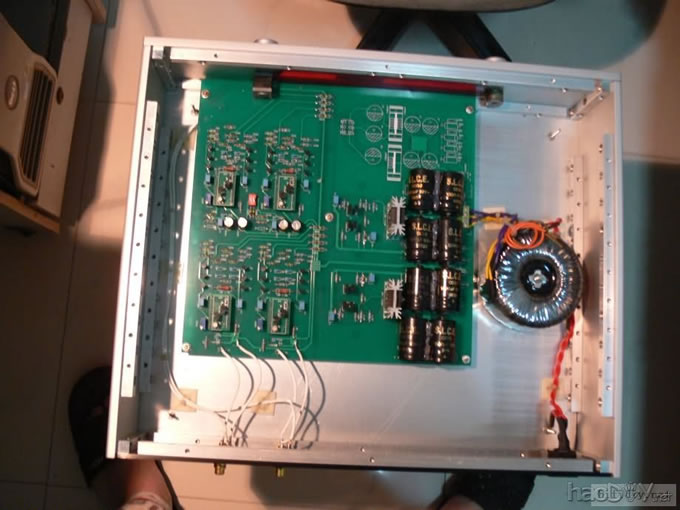

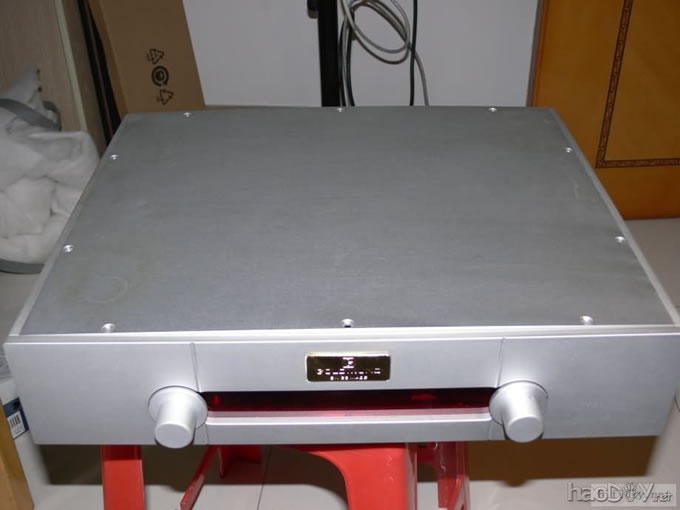

今天借到仿高文直刻版前级，和运放前级对比对比 仿高文直刻版前级配仿高文全铝机箱，高贵大方，看得赏心悦目！！#p#分页标题#e#  机箱很重，5MM的铝板。 内部  PK让我受到极大鼓舞。开始着手更高阶的做法！！ 购入许多日本高精度电阻，25PPM温漂，所有阻值均买100，结果高精度电阻就是好，配对不费劲。 运放用金封5532AH ＋ 49720HA，稳压后工作电压调到正负17.5V 全部用电桥配对，做到电阻100% 有些阻值SEI没有，用DALE代替，也是电桥100%配对。 RS密封牛、恒流二极管、高精密基准电压、高精密步进电位器。 当然还是全副松下FM电容。 目标：PK更高阶前级！ 上机箱  (责任编辑：admin) |
