经过两年的努力学习，终于在最近学会了AD6，在这个学习过程真是走了很多弯路，以前买了好多本书来看，也试过到广州市图书馆开卡借了好多相关的书，说老实的这书本上写的东西没大学以上的文化水平真是难以领略得到当中的精粹 像我等无文化之人更上难啊 还有在网上也找了一大堆教程看，都是没什么用，也试过加了好几个有关这方面设计的QQ群，可群里的人就自私，发言也没人理，有人理的又不懂，唉！想学点东西难啊，可是我没气馁，终于在“优酷”上找到了非常详细的教程，这对我们广大想学习AD软件一大福音啊  看完以后就学，不到半个月就学会了好多，明白了好多要领，真是踏破铁鞋无觅处，如今得来不费很多功夫啊，那些什么书马上丢到一边去  现在做了个LM4610N试下，想不到效果是可以的，快为我加100斤油吧   、做好了才发现一个问题打印时打了镜像，OH shit!  错了，过几天还要再做多一次热转印前准备的工具

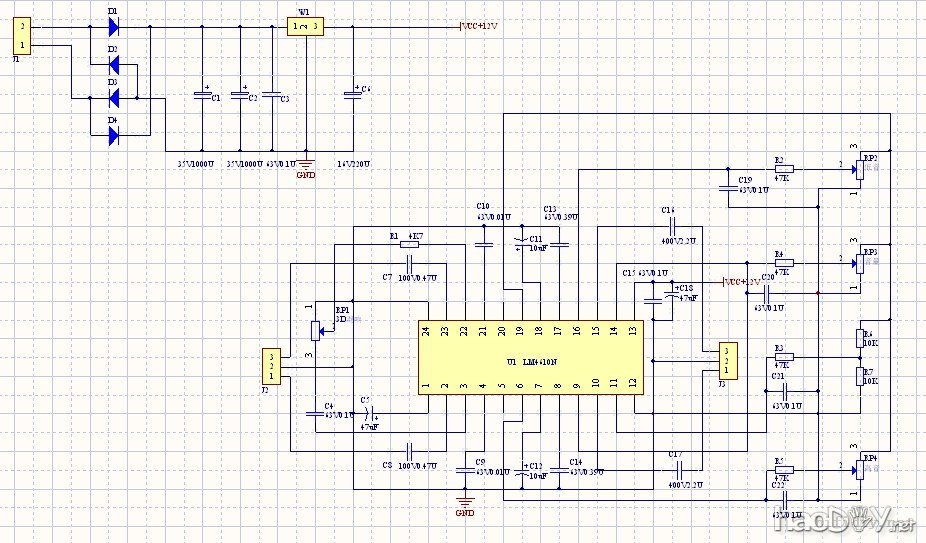

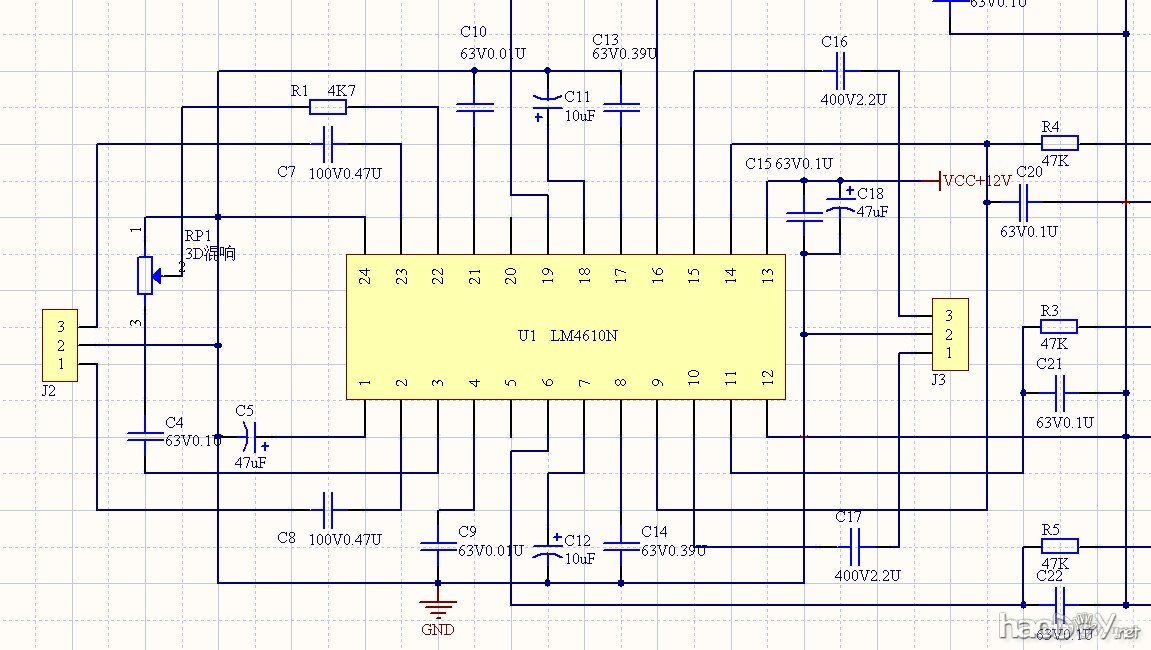

用AD6画好LM4610N的原理图

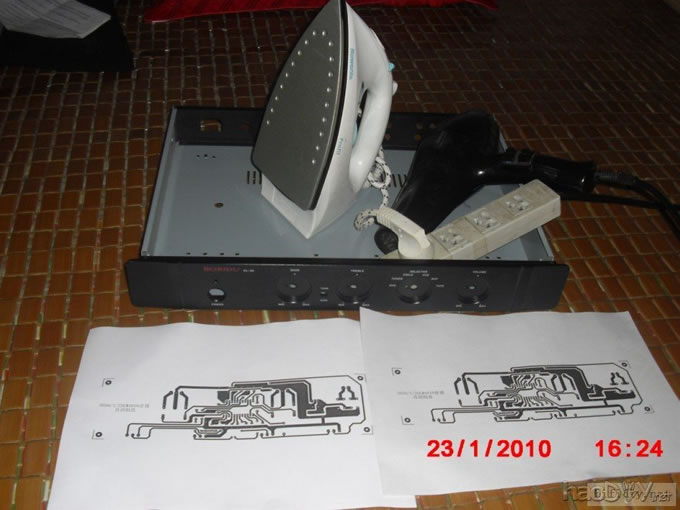

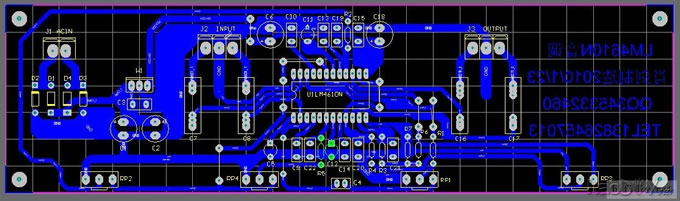

这是画依图1的前级机壳尺寸画好的PCB

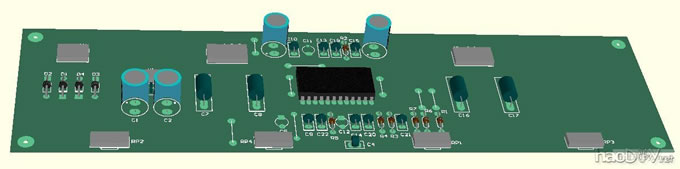

用AD6的3D效果看看
LM4610N的3D部分我作了修改，用电位器调节，之前用00板试过，可行

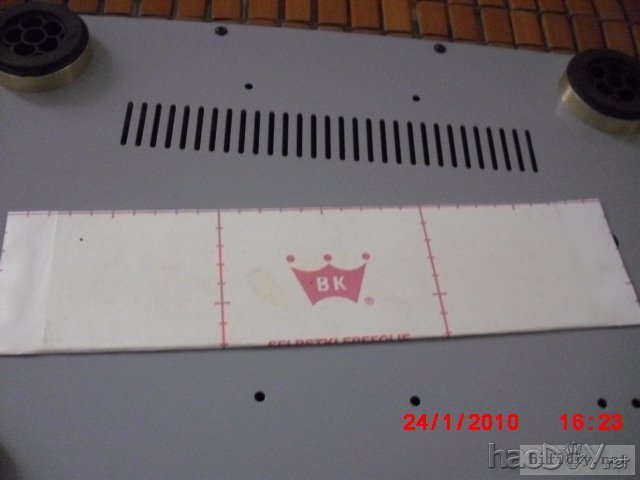

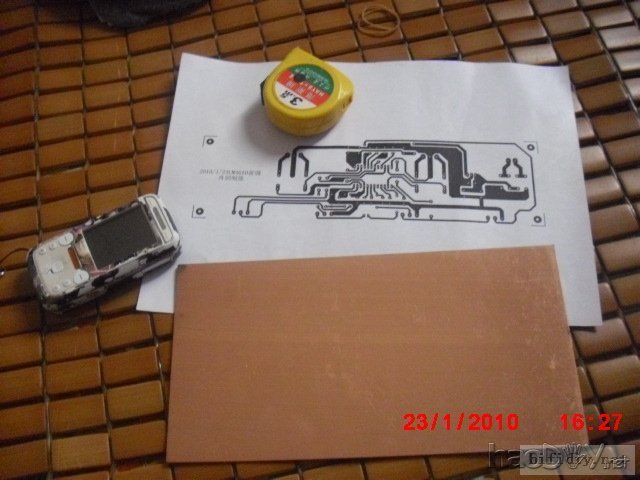

去外面打印在不干胶的底纸上

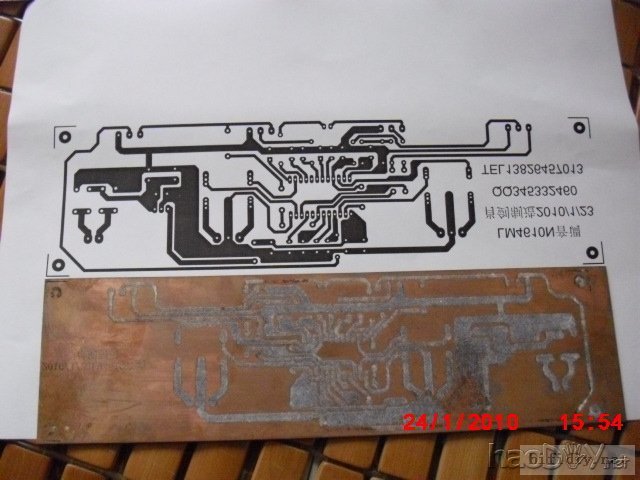

这板是之前用A4纸试验过的

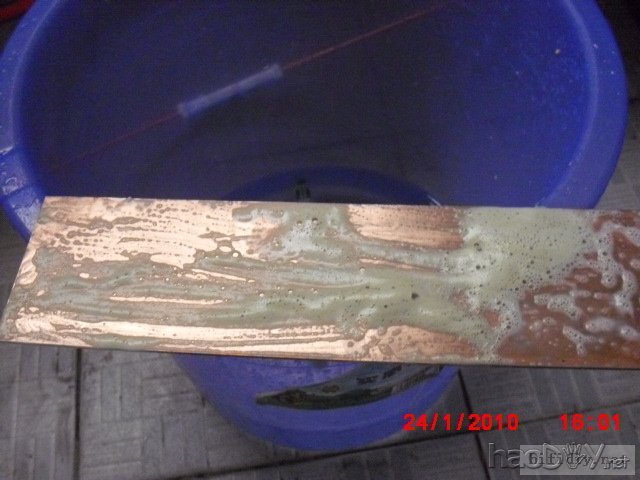

用点牙膏刷洗干净，像帮美女洗澡一样

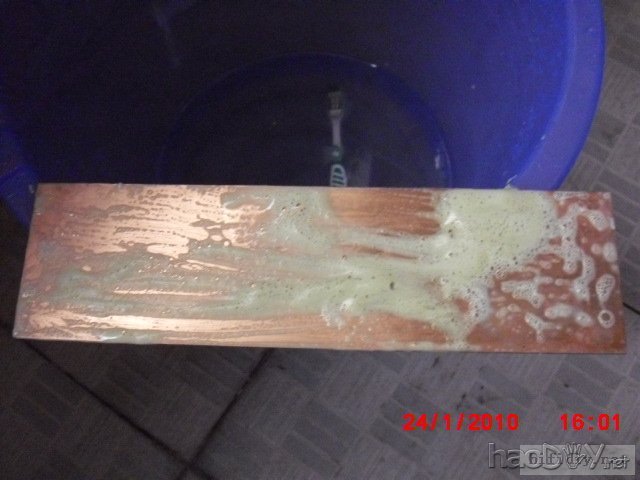

用力搓洗干净

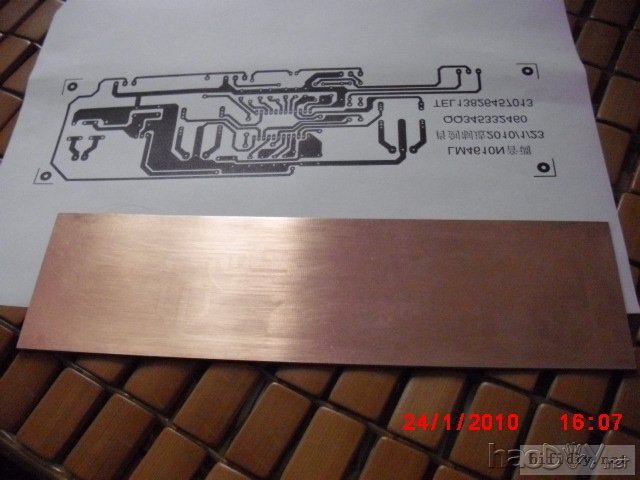

洗干净了

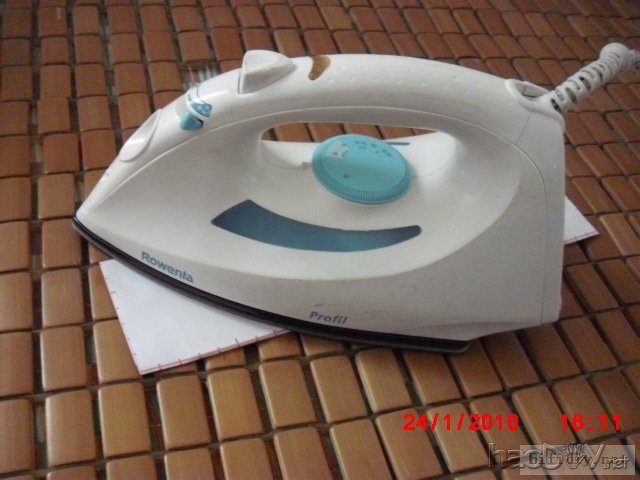

对好电路包好，把加热好的烫漏斗使劲烫，注意用力要均匀，边上的地方也要用边

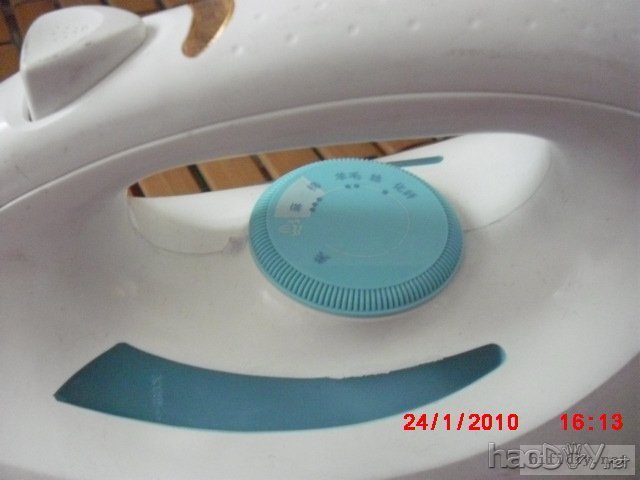

温度调最高，不要加水
烫了十几分钟，让她自然冷却

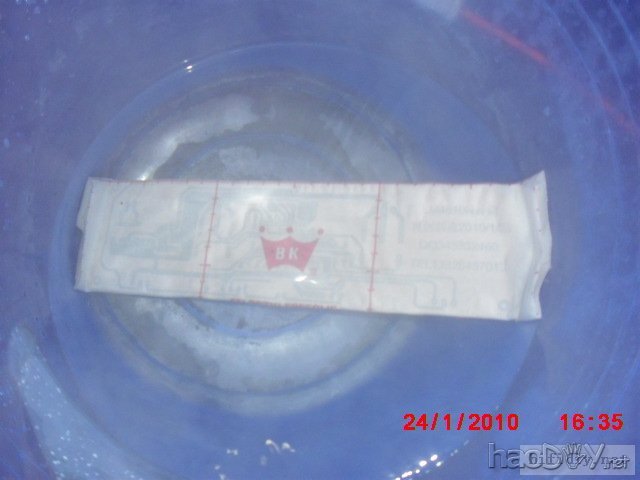

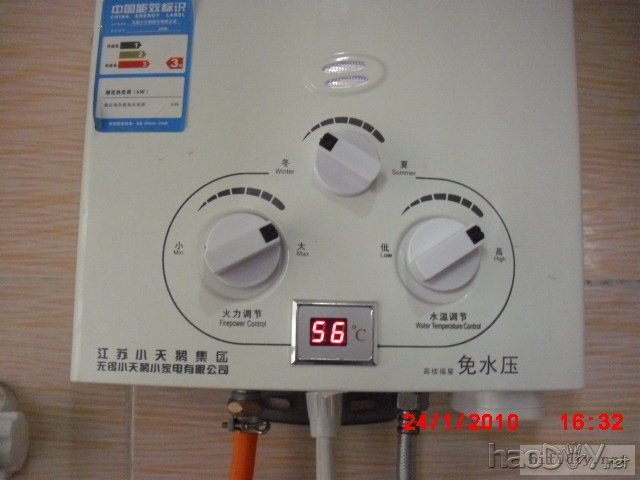

打开热水器，温度调最高，泡泡温泉吧
帮美女洗澡，洗洗更健康，不要用妇炎杰哦，放点沐浴露就可以了，呵呵
泡久点无所谓
泡到你觉得够为止

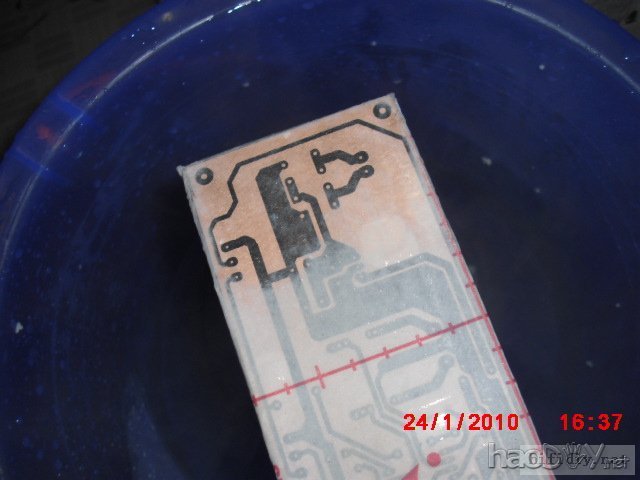

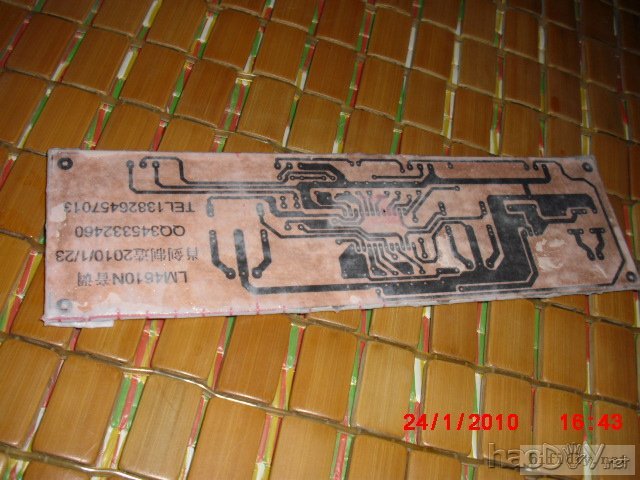

帮美女搓掉身上的“老泥”（污垢），看！皮肤不错吧？
美女只剩一层薄薄的“内衣”了
|
