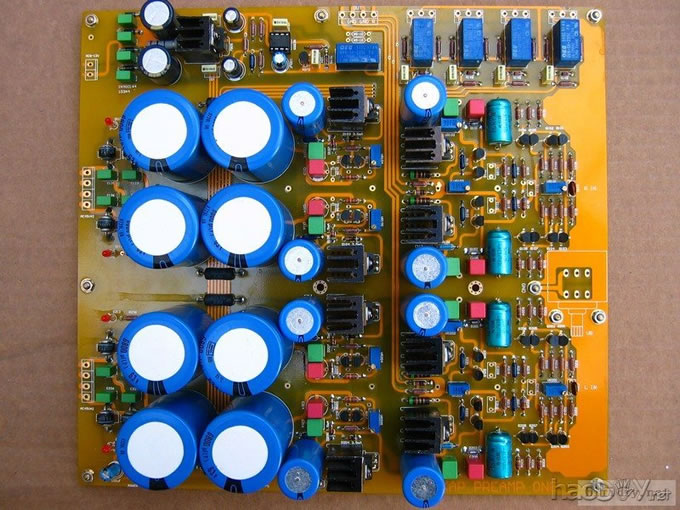

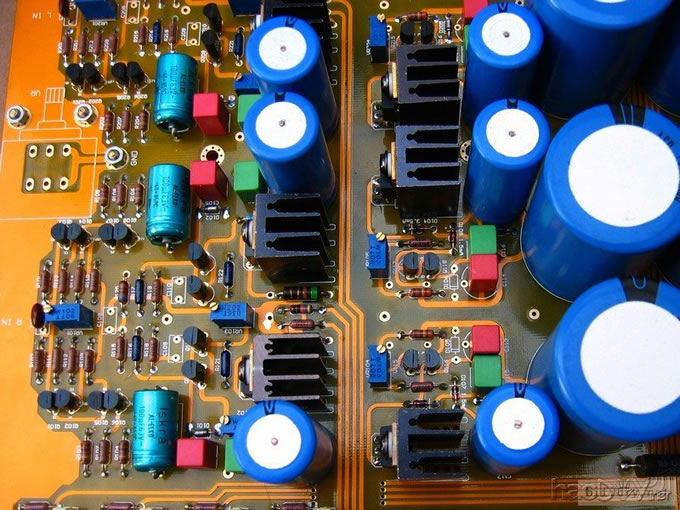

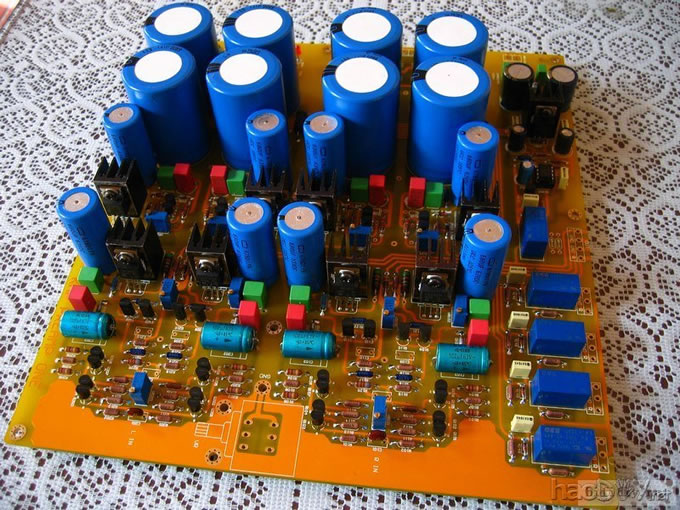

最近焊的一个卖油翁的前级板

时间:2012-09-19 22:51来源:hifidiy.net论坛 作者:灼焰寒冰 点击:
由于最近快递非常慢,所以很长时间了也没有开声,目前还在等变压器。 机箱用的感冒友的铝面铁皮机箱,性价比较高,280元,1.2mm的铁皮厚度很够用 牛订的声达的180VA 42vx4;9vx1 价格280元 机壳开箱、组装图 底板装配前自己用手钻开的固定PCB的孔位。 空板在
由于最近快递非常慢,所以很长时间了也没有开声,目前还在等变压器。
机箱用的感冒友的铝面铁皮机箱,性价比较高,280元,1.2mm的铁皮厚度很够用
牛订的声达的180VA 42vx4;9vx1 价格280元

最近焊的一个卖油翁的前级板

最近焊的一个卖油翁的前级板

最近焊的一个卖油翁的前级板

最近焊的一个卖油翁的前级板

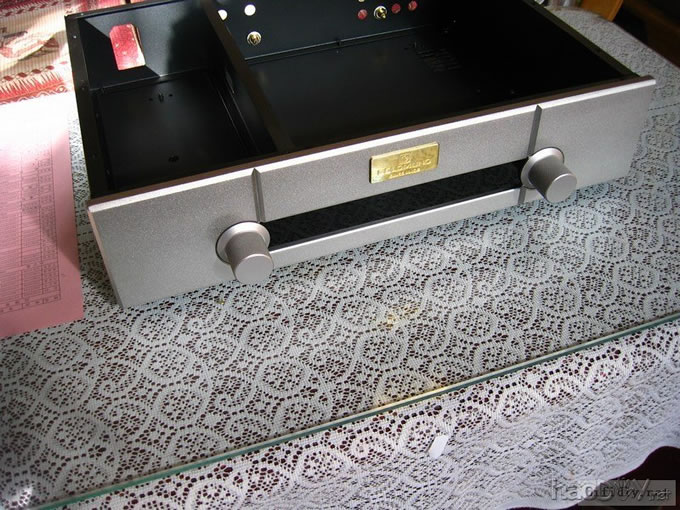

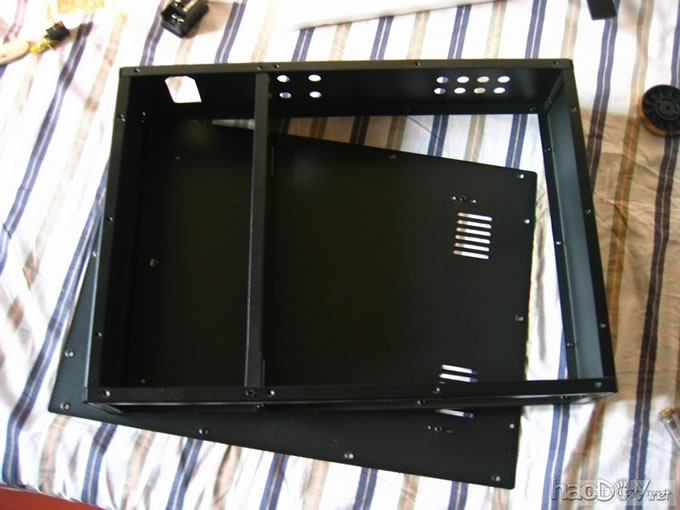

机壳开箱、组装图


最近焊的一个卖油翁的前级板

最近焊的一个卖油翁的前级板

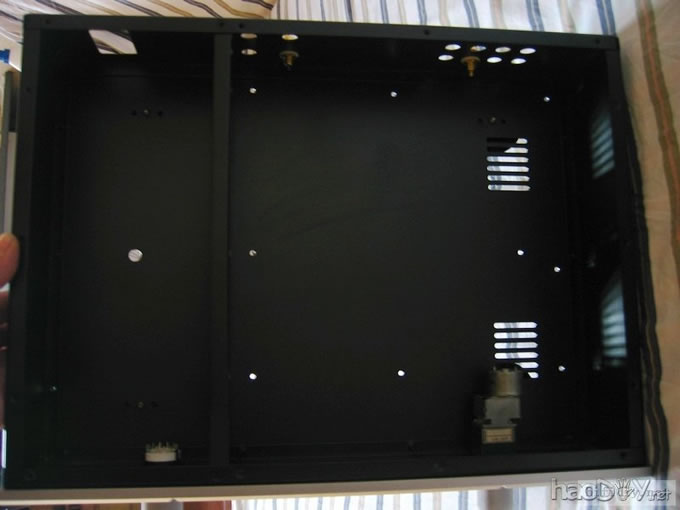

底板装配前自己用手钻开的固定PCB的孔位。
空板在最适合的位置放好,用光盘笔做好标记,用榔头、钢钉砸出小坑,以防钻头打滑
最近焊的一个卖油翁的前级板

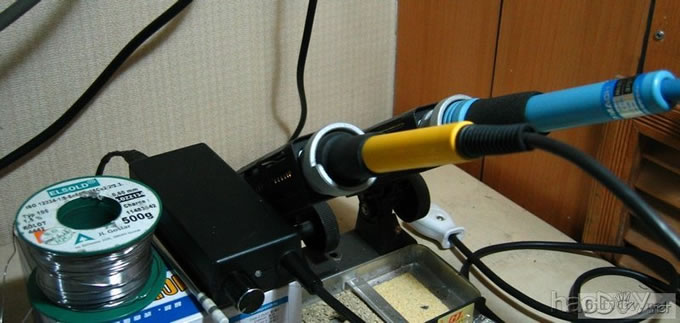

工具:白菜版白光T12(D12、D16烙铁头两支)、白光921;ELSOLD焊锡丝(60%锡;38%铅;2%铜)

最近焊的一个卖油翁的前级板

手敲上去可能没有铝材舒服,但是铁皮据说磁屏蔽比铝的好点,再就是铁皮的机箱价格合理,也是我喜欢的原因。
此机箱铁皮1.2mm,最初我也对这个厚度没概念,其实还是挺厚的。

准备用于主通道的两对卡达时RCA插座,当年55元一只购入,因后来用了更好的95元的镀佬后,声音更好,这个就送人了,
最近我朋友也用不上了,就又物归原主,非常是时候啊,现在真舍不得买卡达时的镀佬座

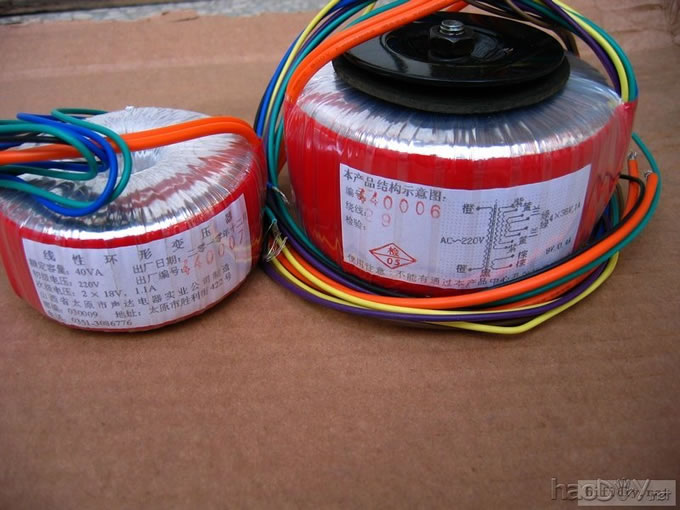

哎,好不容易牛回来了!
这牛回来的也真不容易,前天就到离我80公里的华宇了,因我这里没华宇,但可以通过其他物流转到我这里,
可是今天还没转过来,我只好今天专门去取了。
谁知取回来一看,原定的42vx4,做成了36vx4。
已经和厂家协商好,重新做个我传真里要求的参数。而且我要求等新的做好后再换这个,否则在这个基础上改的话,咱不接受啊!
我顺便定做了个双18v的,为以后做MBL前级做准备

最近焊的一个卖油翁的前级板

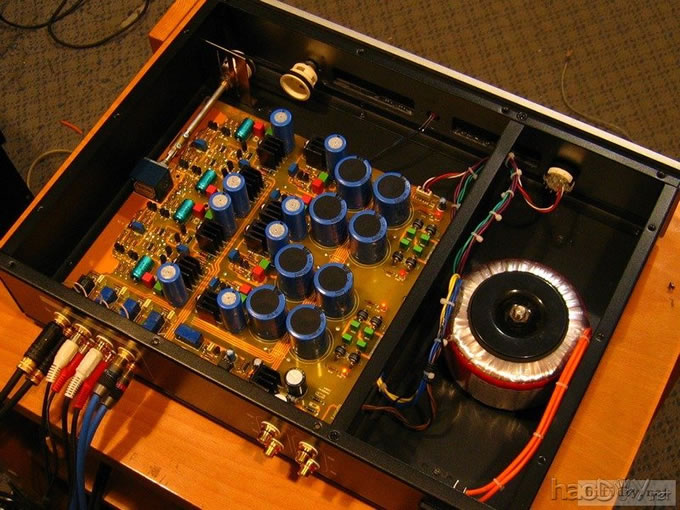

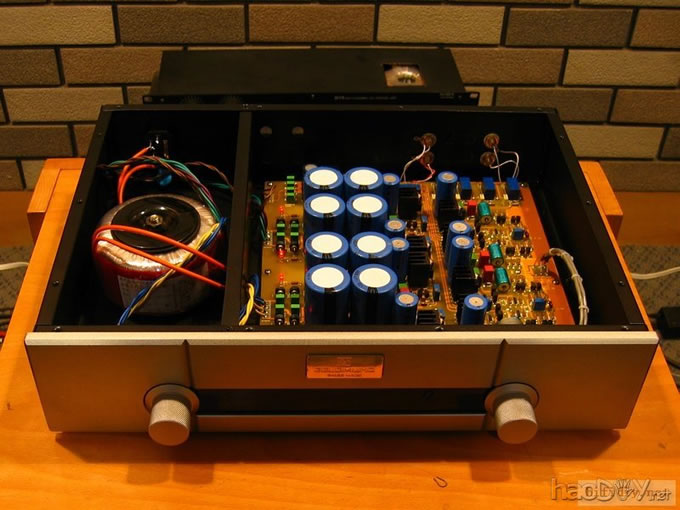

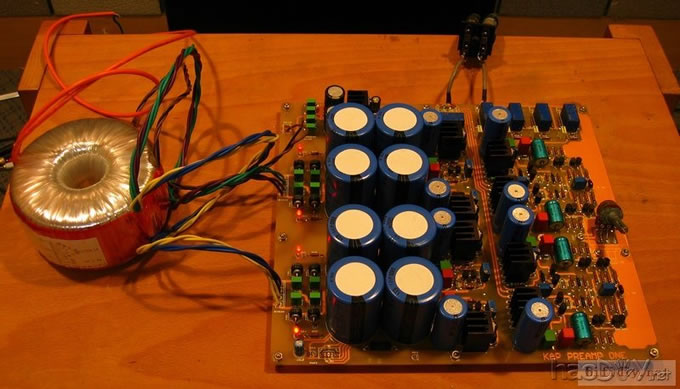

无论如何,先让这个牛给板子热热身,煲一煲那些焊点们和电容电阻们..........裸奔中调好了各个工作点

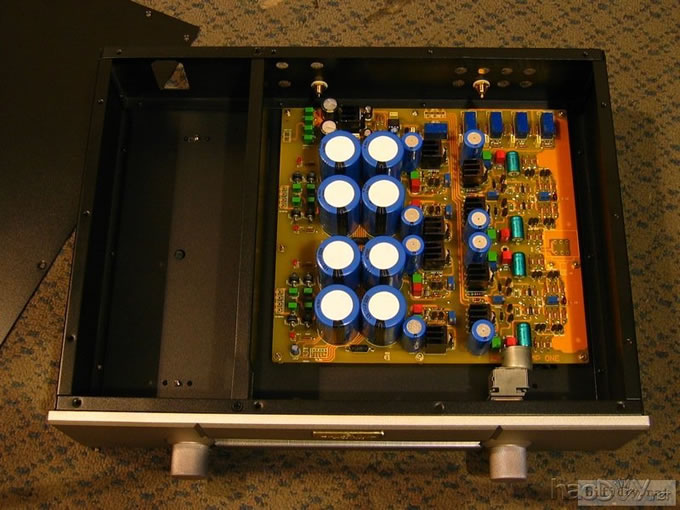

然后先装进机箱,暂不整理那些线了,也不能剪短,到时还得退回去,目前总不能让它闲着,
让我白白熬等了这么久!!!

最近焊的一个卖油翁的前级板

最近焊的一个卖油翁的前级板

回油兄,声音很温暖柔和,暂时觉得有点慢,可能与牛的电压不够有关吧,另,原来没想到声音会这么舒服!
等重新做的牛回来再看看,电压高了后,声音密度和速度应该会有提升。

重新做的变压器昨天回来了,声音的力度和速度较之前明显提升,觉得比较合适了!当然,
那种趋于胆机的温暖感也有所淡化,声音从感性向理性的方向迈进了一些,我觉得这是向健康的声音感觉迈进了一步。
不小心烧掉的一只610管以及准备升级的分流步进电位器也在邮途。今天暂时到了两米超时空方芯铜,
和准备用于次级输出线用的避震网,方芯铜准备用于输入输出接线和电位器连线。等东西齐备再正式装机箱。

变压器已经回来了啊,只是我这里电网不稳定,从21x到250v不等,电压高的时候就容易有粉噪,
不过今晚在电源部分的4个22k电阻上并了0.01的电容,能好些,由于电网可能不干净,去掉了8个车轮管上并的0.01,
电压调高到52v,夜晚市电高了压差大也容易有粉噪。

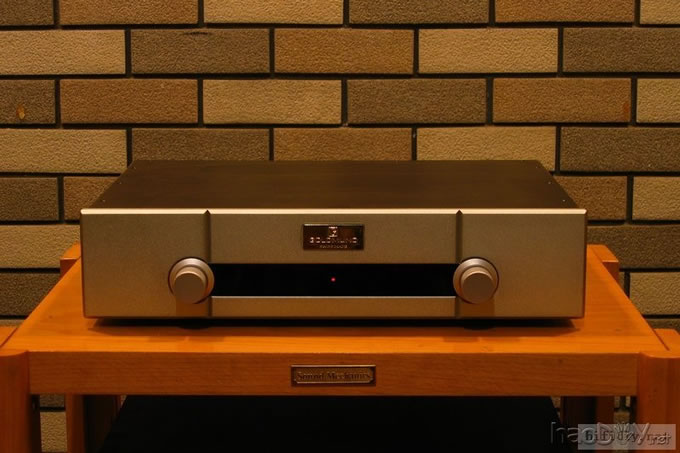

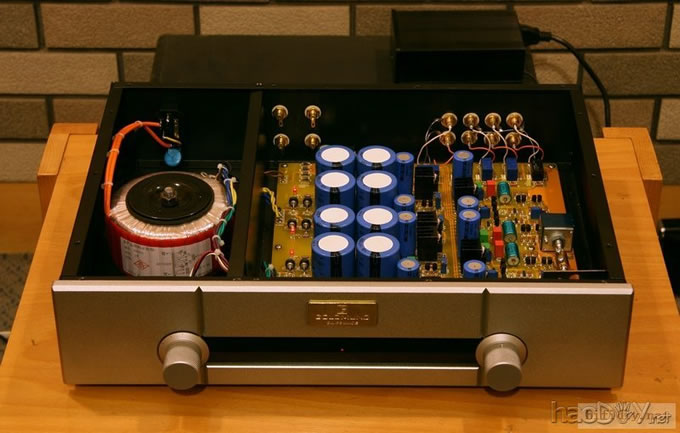

面板的最后效果,指示灯串33k电阻后,亮度正合适
最近焊的一个卖油翁的前级板

最近焊的一个卖油翁的前级板

最近焊的一个卖油翁的前级板

声音属于温暖耐听的类型,音场方面前后的纵深感比较好,听交响乐最明显,整体层次感较好。
前期曾和audiolan8000c前级比较,朋友正好有这样一台前级,我搬到家放了一些时候,鹤顶红相比8000c而言,
人声厚度要好一些,也相当通透;
高频方面没有8000c延伸好,但是对各种唱片的适应能力比较强,8000c听有的唱片就感觉高频有点不舒服,
鹤顶红这点比较讨好听觉,听什么都比较舒服;
低频方面,8000c的量感要多,但也存在如果脚架什么的不合适的话不易控制的问题。鹤顶红的低频量感和高频量感基本相当,
这样也是整体上声音比较平衡的原因,好像有个什么关于高低频量感理论的,就是说这个问题。
当时的感觉,对我常听的曲目而言,对于几千张的刻录碟而言,鹤顶红比8000c更讨好人,更不易暴露前面的缺陷,
可能由于场效应管的原因,对声音有一定的美化,直观感觉就是声音有一定的美感。之后,我就把那台前级归还了朋友,
也不再想着去拥有它了。这台英国二手机前级目前的市价可能在3k左右,不知由于年代久远的原因还是什么,
不够圆润饱满是我不满意的重要原因。
下一贴,继续和手头的原厂AURA CA200前级的比较。

喜欢有遥控的前级是我一直就有的一个心愿,焊机的过程再苦再累,咱享受的就是这样的过程,
但听音乐的时候能有个遥控感觉是很方便的,看电影时能根据心情和情节遥控音量的大小觉得也很爽。
最近正好在一个二手坛子见到一台CA200,而且看见咱坛子上有仿制的机器在卖,评价不错,
想着厂家的机器应该也更好,于是一个合适的机会与合适的价格拿下了这台CA200。
刚拿到的手时的小问题也随着在坛子里的学习的经验和一些坛友朋友的指导,完美解决。
相比8000c而言,这个ca200解决了其不够圆润的问题,密度感也有所胜出,也可能在我的系统里,它正好比较合适。
鹤顶红相对原厂的ca200,昨晚经过认真的试听和比较,首先前后纵深感和层次感是其优势,
可能与其高电压和大规模电源有很大的关系;第二是声底的纯度和信噪比相比ca200有所不如,
再要求高点,乐器还原的真实度有些不如,也就是存在一点美丽的染色,这点染色来自中频的讨好人的颜色,
但中频段它特有的质感还是比较强烈的;第三,由于ca200全频的衔接比8000c好,对高中低频的直观感觉不是很明显,
没觉得高频或者低频如何如何,比较平淡朴素吧;第四是废话,就是使用的方便性上合外观就没法比了。这也是厂机的优势,
薄薄的一个小黑片放在器材架上,感觉比较爽。也是我见过的二手里唯一的一个黑色面板,其他都是不锈钢的,
鹤顶红这个机壳即便再像高文,也毕竟不是高文。最近焊的一个卖油翁的前级板但能给心理上较大的安慰最近焊的一个卖油翁的前级板
