HIFI wav mini 播放器 超等精简版本 开工 20121215 手上恰恰有个小盒子 80*50*20 很是可爱 想想干点什么好呢 爽性做一个 hifi mini wav 播放器好了
起源的假想是 1.只能播放wav 16 .44.1k 的根基cd音频 2.单片机回收dspic33f通过dma 输出wav 文件到iis 3.去掉统统没有效的成果譬喻什么遥控，液晶屏之类的 通通不要 4.读取sd卡2g就好大卡找歌曲很是贫困 5.单片机单线程事变 解除统统滋扰用心播放wav低落音源输出JITTER 6.回收大型台式机才用的概略积11.2896mhz的温补晶体 7.dac回收超等迷你的cs4344 24 192 95db 8.直接line out 模仿输出 9.根基到达家用dvd的播放程度 着实就是我们八零后，有严峻的 磁带随身听情节的产品 cs8406的同轴输出册本会在cs4344模仿输出调试通过往后主开始计划制作，牵扯到709脉冲输变压器预计这个对象不自制 HIFI wav mini 播放器 超等精简版本 本日总体筹划了一下这个小播放器 的 根基布局
这是外壳的尺寸板子的形状尺寸就定在47.5*80 线路图方面直接用现成的
我记得这个图论坛有伴侣用过 照旧海外的一个diy站点上的既不清晰了 CS4344应用电路图：
因为电路图其实是太简朴了 上午用protel 做了一个元件机关图

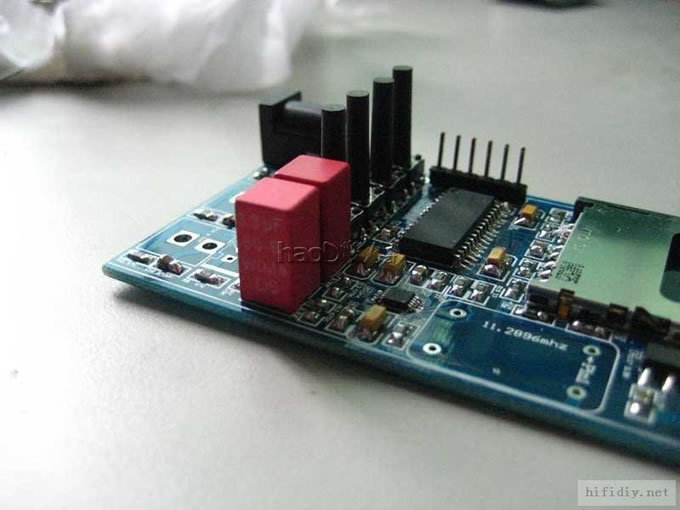

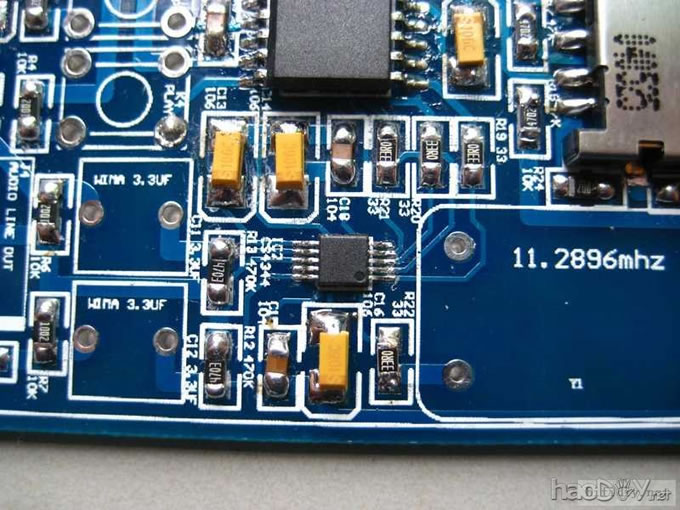

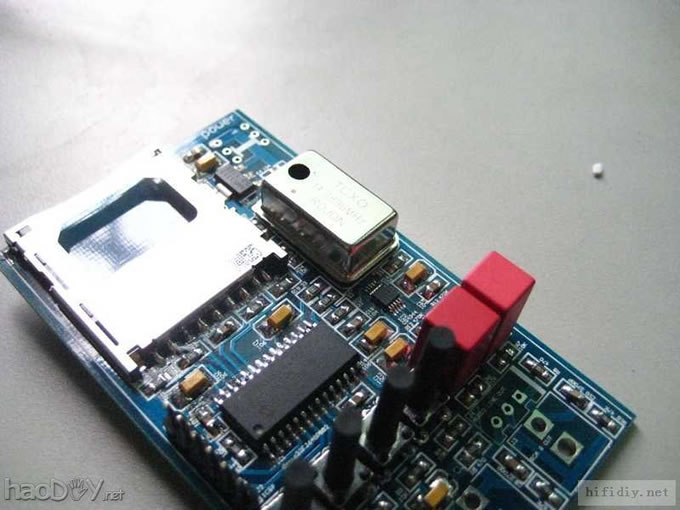

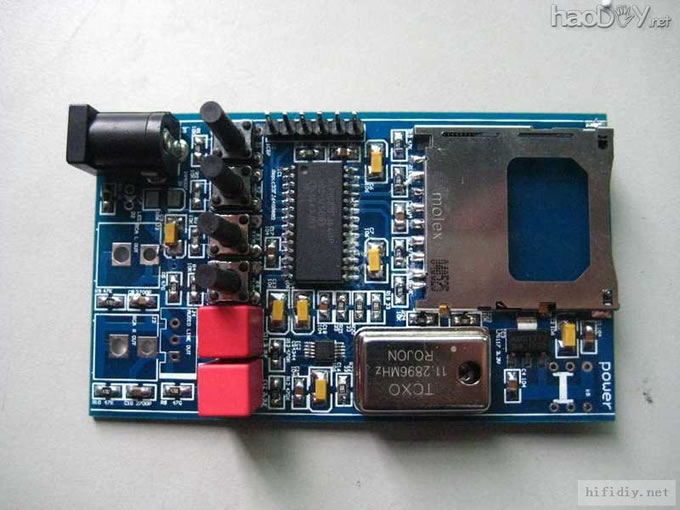

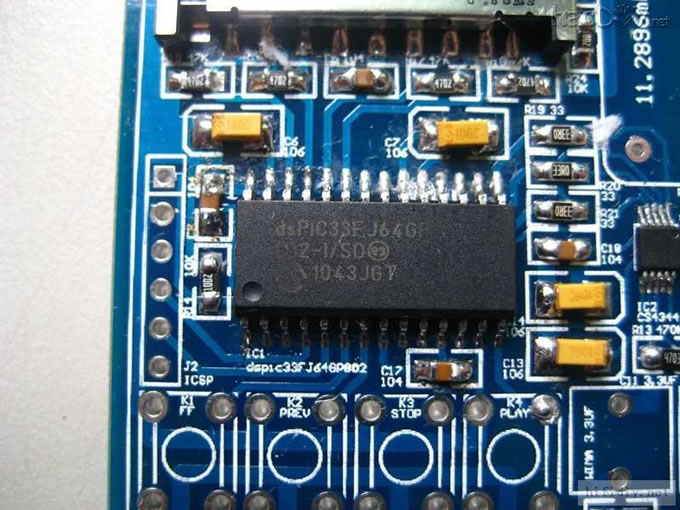

轻微声名下 1.左上角就是 sd卡座了行使molex的产物 这个品牌的接插件不错 2.sd卡座旁边就是ldo了 行使 lm1117 3.3 同时为dsc dac 晶体以及sd 供电 总电流150ma 以内 一个lm1117 3.3v足够了 3.sd卡座下面就是dspic33FJ64GP802 算是dspic家属的小弟弟了 可是机能并不弱 8个DMA 4 个缓存可供 I2S 行使， 根基不占用 cpu 播放wav很是抱负 4.ldo下面就是 11.2896 温补晶体了 温补晶体为了 cs4344和dspic33FJ64GP802 提供mclk 256分频 11.2896 mhz/256=44.1khz wav取样频率就是从这里来的，在这个小呆板上用上昂贵的温补晶体 我有点难熬，看后期的制作结果了 ，良久僵持用欠好就换平凡有缘晶体，心痛中。 5.晶体下面就是 cs4344了体积小的如如大米粒 预计是 焊接的难点了，曾经听过 cs4334不是很满足 看看同价位的进级产物4344 有没有上佳示意 6.cs4344下面就是输出耦合电容了 这里用上了 两个音乐妙药 红wima耦合电容3.3uf 这个要3块钱一个 算是对得起 cs4344了 照旧有点心痛 7.电阻全用0805贴片 每个芯片配上一组 0.1uf 0805 avx10uf 但电容 退耦。 8.rca 莲花插座直接输出模仿信号 然后开始费力的布线事变了 本日把pcb草草的画好了 不是很考究 不外在这么小的面积内里布线照旧费了一番心思 线路图很是简朴可以不消绘制 sch 直接安排元件直接连线就行了
原来想用热转印纸姑且做了一个验证下 可是看到网上制版在100*100以内只要 100元想象也罢爽性就交给工场做 因为板子 尚未获得验证 先做10片好了 其实不可用洞洞板 搭建一个也很好 pcb板子已经交支付产了 紧接着开始元器件的采购了 20121217 未完待续 这里答复网友几个题目： 这个mini wav 播放器 系列 我但愿做成一个细水长流的 工程 期中包括了1. rca模仿输出2.spdif数字输出3.iis 集成电路级玩家数字输出4.加上耳机放大芯片的随身听版本， 第一版本必然要在硬件和软件上验证这个平台是通过的 以是起首计划 rca 模仿输出册本、cs4344 cs4334 tda 1543 都行 这类 遍及型dac的应用就为了验证平台 第二版本共同cs8406和709变压器完成spdif输出 第三版本共同 数字缓冲电路完成iis输出编译骨灰级玩家本身搭配dac 第四版本共同 耳机放大芯片实现低阻耳机驱动 期中第二版本 第三版本 第四版本满是在 第一版本调试通过的基本上成长起来的 为什么抱住 44.1k 16bit 的 cd 导轨 wav 文件不放是由于我有大量的 cd盘片 这些盘片的 编码尺度就是 44.1k 16bit 节目源富厚 假如还要玩先去 模仿输出 还可以配上 专长好戏 电子管输出 也未尝不行 因为守候工场pcb的制作很是无聊 论坛的伴侣又一向但愿有 套件推出 我想了一下假如 是 手工焊接的话必然要用插件的零件如dspic33f64gp802是有 28dip封装的 DAC方面的话首选tda1453这个DIP8的迷你小芯片认真输出 预计结果较量古典 可是 亏得制作轻易 闲着无聊用洞洞板搭建了一个全插件的平台
这个洞洞 插件版将演化成往后套件的 雏形 今朝 当地 还没有采购到dip封装的 802和tda1453 假如上淘宝的话 预计也pcb制作返来了 胡乱画了一个 全插件的 pcb 看看机关

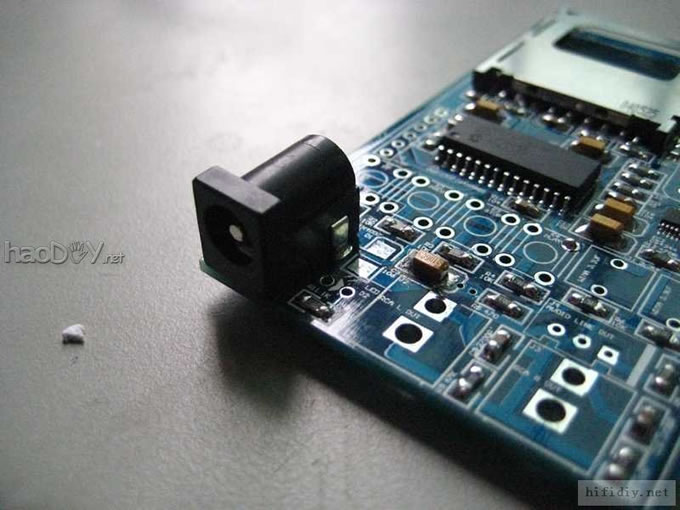

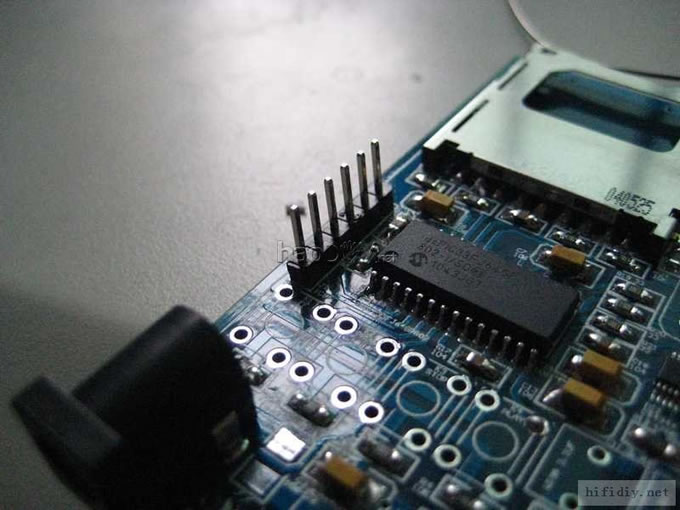

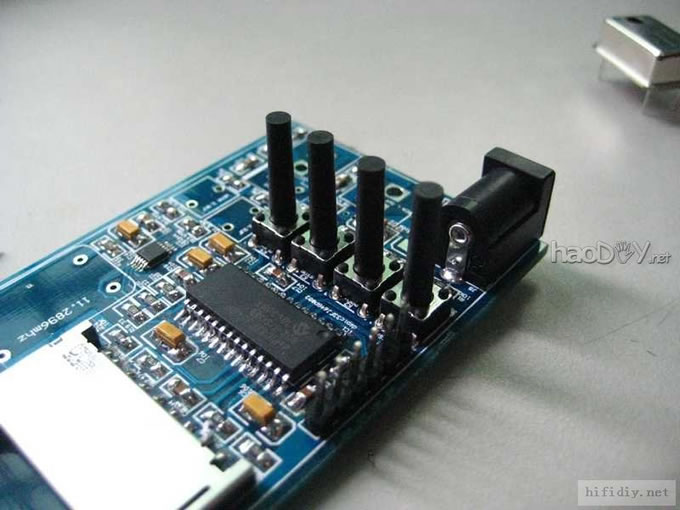

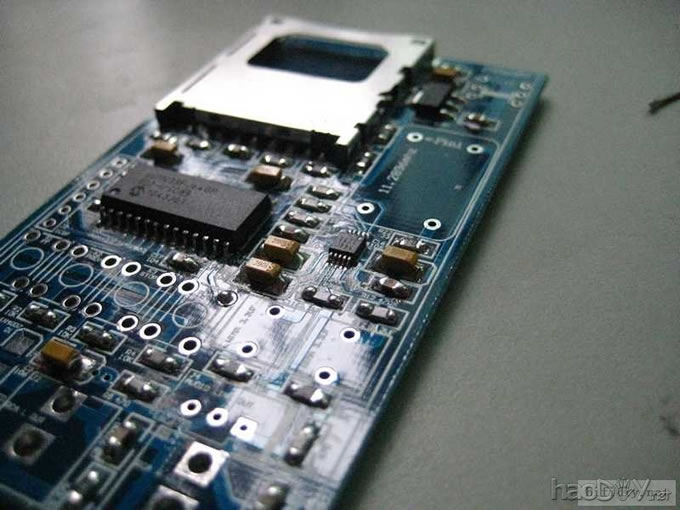

有几个要点： 1.tda1543并不必要mclk这样可以用单片机内部震荡模仿11.2896mhz外部晶体 简化制作 可是结果就可想而知了 2.电源方面必要一个7808来为TDA1543供电然后通过1117 为其他部门供电3.3 pcb到了 开始 手工贴片 组装了
-
 正式开声了 颠末尾一段时刻的调试 终于开生了 示意还好 厦门的伴侣可以登门试听
试听用的廉价胆机 12ax7+el84 全套乐潘牛
试听用的电源顾伟的尝试电源5v到10v都能事变 可是不要高出10v事变电流120ma  #p#分页标题#e#
试听用的音箱廉价模拟ls35a的 密闭小箱子
听感长短常主观的对象 每小我私人的感受都纷歧样 厦门的发热友可以到我家里来 沏茶 谈天听音响 逐步品鉴这个小对象 事实是cd抓轨的原始wav音轨文件 音质甩出平凡mp3 许多几何 因为温补晶振的应用 和单线程播放的思绪 发抖方面节制的很是好 有伴侣会以为这个和MP3一样 假如是为了做一个mp3不消这么折腾用vs1003事变咋standyalong 模式就行了 这个是固态转盘 音质要用cd音质来评价 不要再用mp3祸殃本身的耳朵了 事实此刻 sd卡很自制 不在乎一首歌曲 50MB 望见本身的作品从脑中的一个设法到 实其着实 展此刻眼前 再到开始为我唱歌 是何等幸福的真相 很开心 下一步打算 外壳加工 哇 感激 各人体谅 这一段时刻 一向在 批改软件 颠末这么长时刻的全力 前些阶段在测试中发明白 1文件切换时辰地点指针会错杂 2播放头末了跳转题目 3sd看兼容性题目 4.供电不变性题目 我本身做了72小时持续播放 很是不变 此刻拿到伴侣开的 酒吧做配景音乐 播放器 天天 开机 很是不变 险些可以做 家产级配景音乐播放器了 我本身伴侣线下的订货量已经有 50 套了 这几天一向在 忙着出产 呢 比盛意思 荒凉了论坛 购买链接:http://s.taobao.com/search?q=wav%B2%A5%B7%C5%C6%F7&initiative_id=staobaoz_20130115 (责任编辑：admin) |
