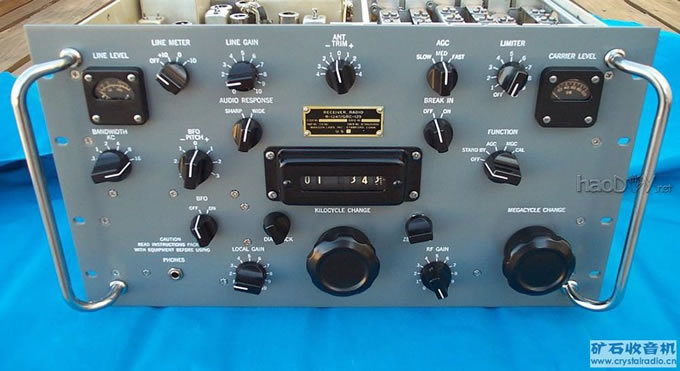

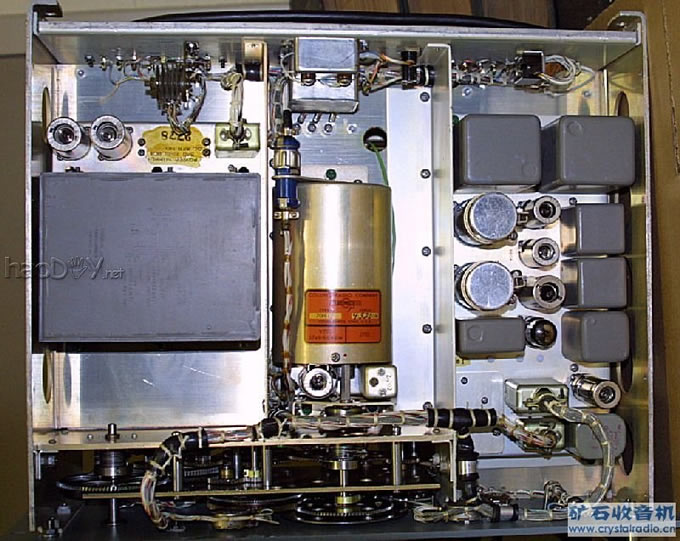

左边是电源供应器副底盘（POWER SUPPLY SUBCHASSIS）。中间是密封的电源变压器。  R-390A 的控制器和指示器的功能 全部正常使用所需的控制器、指示器和接头都在面板上：  音频线电平表（LINE LEVEL meter）：指示平衡线音频输出电平 音频线电平表开关（LINE METER switch）：音频线电表的开关和电平指示调整
音频线增益控制（LINE GAIN control）：控制平衡线音频输出信号的电平 音频响应开关（AUDIO RESPONSE switch）：控制音频的频带响应
拍频振荡器音调控制（BFO PITCH control）：当接收收等幅波电报时调整音频输出的音调（+ 3 千周） 拍频振荡器开关（BFO switch）：接通拍频振荡器的屏极和簾栅极电压，使振荡器工作 耳机插口（PHONES jack）：连接耳机至音频输出 二极管负载插口（DIODE LOAD jack）：用于测量检波器电压 本机增益控制（LOCAL GAIN control）：控制音频输出至耳机或本机扬声器的音量 调谐度盘锁控制（DIAL LOCK control）：对千周转换控制旋钮作机械锁定 千周转换控制（KILOCYCLE CHANGE control）：在 1 兆周范围内调整各种高频电路至任何频率，并相应改变频率指示器最后三位数字的读数 频率指示器（Frequency Indicator）：指示接收机的调谐频率数字 零点调整控制（ZERO ADJ control）：用机械离合器校准频率指示器到一个已知的频率 高频增益控制（RF GAIN control）：手动控制接收机信号的增益 兆周转换控制（MEGAYCLE CHANGE control）：用齿轮系统按每级1 MHz 选择任何从 0.5 – 32 MHz的频段，并相应改变频率指示器前两位数字的读数。 载波电平表（CARRIER LEVEL meter）：指示载波电平。当高频增益控制旋钮指到 10 的时候，如果电表指示为 0 dB，反映的输入信号接近 2 uV。 限幅器开关和控制（LIMITER switch and control）：控制静电噪声和杂音干扰或关闭限幅器 自动增益控制开关（AGC switch）：当高频信号强度改变时，分三档控制电路增益变化的速度
