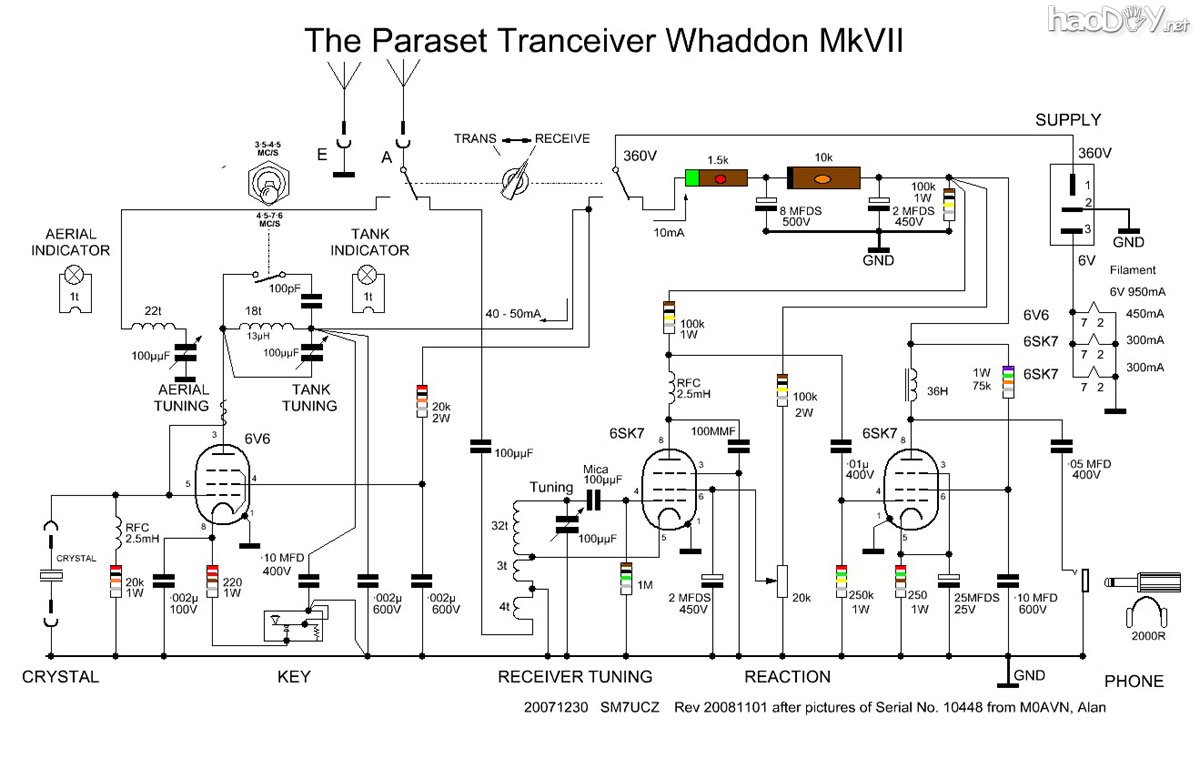

4.將會發送一些新的內部圖片. I0BR:圖紙上RX輸出整机的部分有一些錯誤.1.5K&10K的電阻的功率標識是錯誤的. 自制線圈骨架可用卡紙膠分解直徑35mm的圓筒，在安上電子管和變壓器后，我們的成绩和原版機非常相像，而后開始電路裝配，驳回紗包線連接電路，在狹窄空間里搭棚是可能的。 IK5FUZ：在一切器件已經安裝到面板上以后，他正在有序的進行電路組裝。電子管插座要用结实，可靠的。發射部份線圈和原型機的直徑有所不同，然而也能有相反的耦合性。批示燈驳回3.5V,200mA的小燈泡，是因為沒有原型機所应用的關鍵元件以及這樣元件可安裝得更结实。 IK0M0Z:前面板加工，噴涂实现，上面印刷的字母由3.7mm鉛字印制。機箱部分組裝实现，各種部件準備齊全（現代的和庫存件），除了RF扼流圈和電子管管座。AF扼流圈用的是一只3.5VA,220V/6V的變壓器，電感量在18H-36H之間都行。我找到一只舊電視上的音頻輸出變壓器，大抵參數為：33H, 直流電阻900ohm，然而它的安裝孔位置不對，于是我還是驳回第一種打算，假设有必要，我會在其次進行的步驟中改變想法    做这个电台胜利与否，主要取决于接纳部分是否到达实践利用，即能不能收到功率不大的通信电台信号。而发射部分无须置疑，必然FT-817也是5W，而这个也能出5-7W。 接纳部分国外有个资料，测试灵便度高的吓人，但经我实践对比和TS-50相当，抉择性和成品电台没法相比，只需避开大功率广播电台，接纳通信电台还是没效果的，比如7220广播会压抑7000-7200专业弱信号，但中等以上也能抄收，那么原设计的3.2-7.6M用于可通的频点还是很多的。 要害是学会正确调谐与再生调整，这个需求几小时或几天时间。 MEASURED PERFORMANCE Replica of the MKVII Paraset built by Ben SM7EQL in September 2007 Frequency and coverage: RX: 3.25 - 8.5 MHz TX: 3568.5 kHz RX Sensitivity -145 dBm MDS Power Output: +36 dBm (4watts) (责任编辑：admin) |
