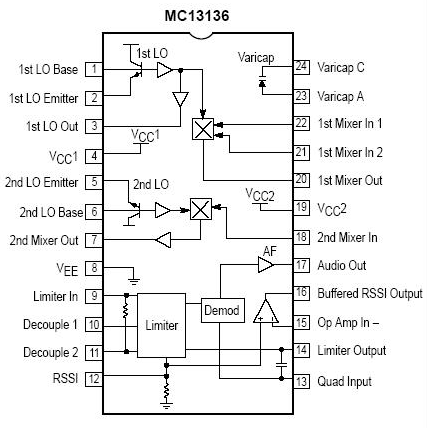

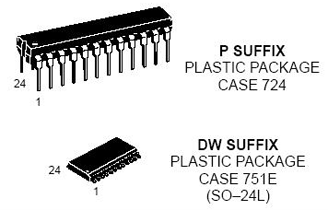

MC13136是美国MOTOROLA公司开拓的二次变频单片窄带调频吸取电路，首要改造和加强了信号处理赏罚电路、第一本振级和RSSI电路，回收MOTOROLA的MOSAICTM1.5处理赏罚技能，改进音频解调的失真及驱动电路，MC13136能提供低噪声，在高不变性条件下具备较宽的事变电压范畴。 MC13136内含振荡器、VCO变容调谐二极管、低噪声第一和第二混频器及LO、高机能限幅放大器、RSSI。个中提供LC积分检波器，为RSSI缓冲器和数据较量器配置了一级运算放大级。 MC13136得当于VHF单片吸取体系，或回收更低中频的三次变频吸取体系。首要应用于无绳电话、短间隔的无线数据链接、无线对讲机、陆地移动电话、业余无线电吸取机、婴儿监督报警体系。其首要特征如下： · 包括从天线输入至音频输出的二次变频所有电路 · 输入频率范畴达200MHz · 电压缓冲器RSSI具有70dB的可用范畴 · 低功耗（在Vcc=4.0V，耗电典范值仅为3.9mA） · 低事变电压：2.0—6.0V（可用两节镍镉电池供电） · 低阻抗音频输出（≤25Ω） · 低功耗（3.5mA典范值） · VHF第一放大级可选择晶体或VCO方法。独立的调谐变容二极管 · 第一缓冲放大级可驱动CMOS锁相环PLL合成器 · DIP24和SO-24L两种封装情势 · 少量的外接元件

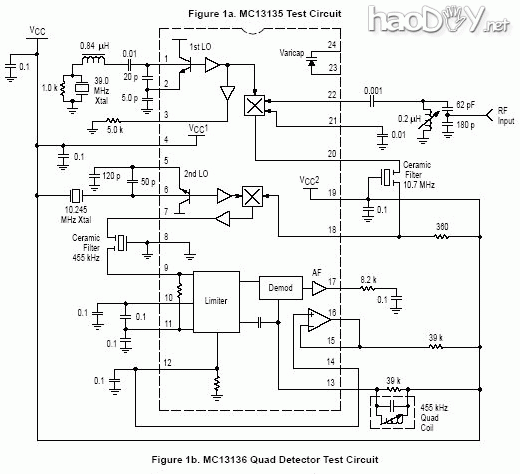

MC13136典范应用电路图 MC13136单片窄带调频吸取电路事变道理：
MC13135的内部振荡电路与Pin1和Pin2的外接元件构成第一本振级，载频RF输入信号经LC谐振回路选频后从MC13136的Pin22输入，在内部第一混频级举办混频，其差频10.7MHz第一中频信号由Pin20输出，经10.7陶瓷滤波器选频后由pin18送到内部的第二混频电路。内部的振荡电路及Pin5和Pin6的外接晶体和电容组成了第二本振级，频率选比第一中频低一此中频（即二中频455kHz）的10.245MHz。10.7MHz第一中频信号与第二本振频率举办混频，其差频为：10.700-10.245=0.455MHz，也即455kHz第二中频信号。 MC13136的极限参数
MC13136的极限参数(Ta=25℃)
名称 引脚位置 标识符 极限值 单元 电源电压 4,19 Vcc(max) 6.5 V(DC) 事变电压范畴 4,19 Vcc 2.0—6.0 V(DC) RF输入电压 22 RFin 1.0 VRMS 一中频最高频率 - fIF1 21 MHz 二中频最高频率 - fIF2 3.0 MHz 焊接温度 - Tj 150 ℃ 事变周围温度范畴 - TA -40—+85 ℃ 蕴藏温度 - Tstg -65—+150 ℃ (责任编辑：admin) |
