μpc1651制作的调频无线话筒

时间:2012-09-12 10:19来源:未知 作者:admin 点击:
电路如图.本电路采用,该电路增益高,工作稳定,从而保证了话筒的高性能。用它组成调频发射电路.它用40--50cm软拖线作天线,有效发射距离大于30M. 仔细调整L间距和微调电容,可使发射频率覆盖范围为88--108MHZ.图中. 本例介绍的无线话筒采用日本NEC公司生产的upc1

电路如图.本电路采用,该电路增益高,工作稳定,从而保证了话筒的高性能。用它组成调频发射电路.它用40--50cm软拖线作天线,有效发射距离大于30M. 仔细调整L间距和微调电容,可使发射频率覆盖范围为88--108MHZ.图中.

本例介绍的无线话筒采用日本NEC公司生产的upc1651集成电路作为主要器件,具有工作稳定、性能可靠、制作容易、调试简便的特点。工作频率可在88~108MHz的调频波段内选择,用普通调频收音机接收。

工作原理

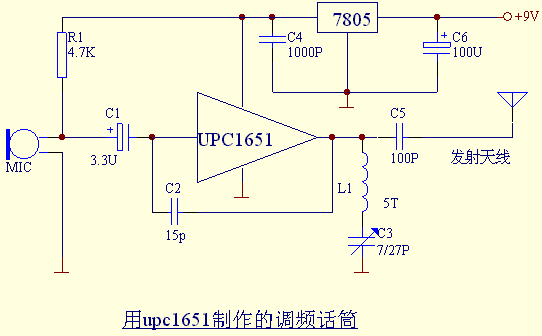

无线话筒电路图见图一。

μpc1651制作的调频无线话筒
图一

电路的核心是由一块μPC1651集成电路构成的高频振荡器。驻极体话筒MIC输出的音频信号,经C1耦合至μpc1651对高频振荡信号进行频率调制。调频信号经C5耦合至天线发射出去。

μPC1651是一种高性能的超高频宽带低噪声放大集成电路,内含两级放大器,工作十分稳定可靠。它仅有输入、输出、正、负电源4个引脚,在+5V工作电源下,其静态电流为20mA左右。

为了进一步提高电路的频率稳定性,电路中采用了三端稳压集成电路7805对μPC1651进行稳压供电。



元器件选择

R选用RTX一1/8W型碳膜电阻器。C1、C6选用CD11-16V电解电容器;C2, C3, C4、C5选用CT1型高频瓷介电容器。

L用直径0.51mm漆包线在直径4mm圆柱上绕5圈脱胎而成。

天线用40--50cm软导线作天线,有效发射距离大于30米。

MIC选用CM一18W型高灵敏度驻极体话筒。

制作与调试

第一步,检测整机静态电流。将μPC1651的正电源端(第4脚)临时断开,万用表置“直流50mA挡”,串接在μPC1651供电回路测量其电流,应小于25 mA。否则应检查电路焊接有无错误、μPC1651是否不良。

第二步,调整发射频率。电路中,L、C3谐振回路决定振荡发射频率,改变C3即可改变发射频率。用无感小起子细心调节可调电容器C3,或改变L匝间的距离,使调频收音机能在无广播电台处稳定清晰地接收到无线话筒的信号即可
