超低成本打造DIY制作头戴式蓝牙耳机(3)

时间:2015-03-17 18:52来源:未知 作者:admin 点击:
拿出刚才的记录,先将电源线焊到蓝牙模块上。注意漆包线和蓝牙模块都比较脆弱,焊接的时候一定要温柔~ 然后在蓝牙模块上接出一会需要的接线。我这里是指示灯一根,左右声道和音频地线各两根。 准备安装音频输入/输

  超低成本打造DIY制作头戴式蓝牙耳机

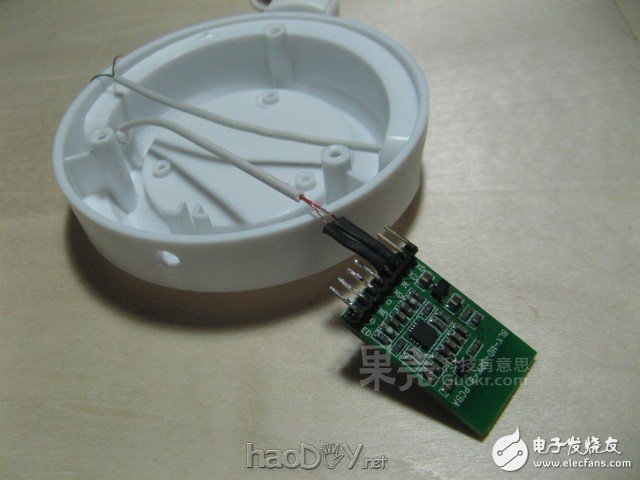

  拿出刚才的记录,先将电源线焊到蓝牙模块上。注意漆包线和蓝牙模块都比较脆弱,焊接的时候一定要温柔~

  超低成本打造DIY制作头戴式蓝牙耳机

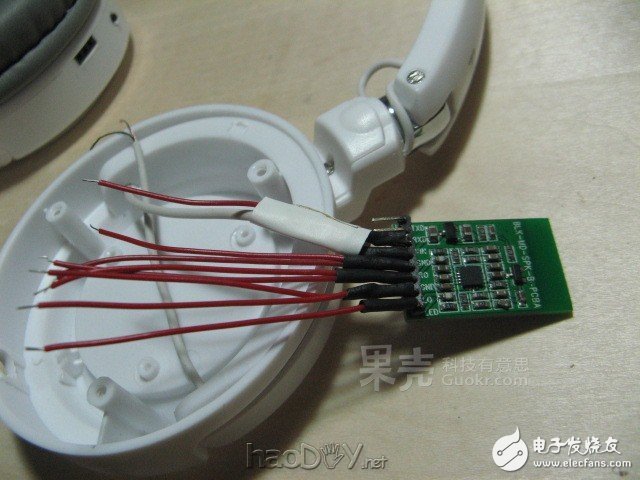

  然后在蓝牙模块上接出一会需要的接线。我这里是指示灯一根,左右声道和音频地线各两根。

  超低成本打造DIY制作头戴式蓝牙耳机

  准备安装音频输入/输出接口,美观起见,同样安装在原来的耳机线入口处,不过这次要扩孔和剪掉卡位。

  超低成本打造DIY制作头戴式蓝牙耳机

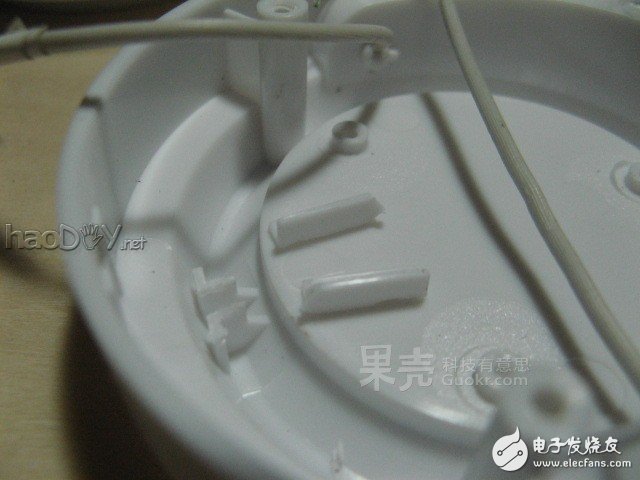

  将卡位剪断,然后扩孔。

  超低成本打造DIY制作头戴式蓝牙耳机

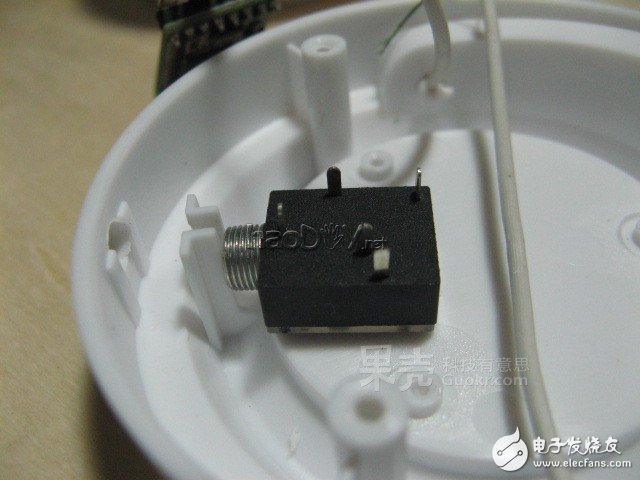

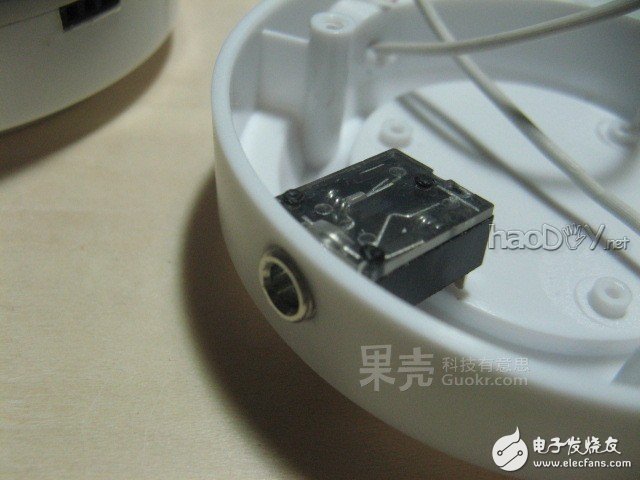

  3.5mm音频插座完美放入!

  超低成本打造DIY制作头戴式蓝牙耳机

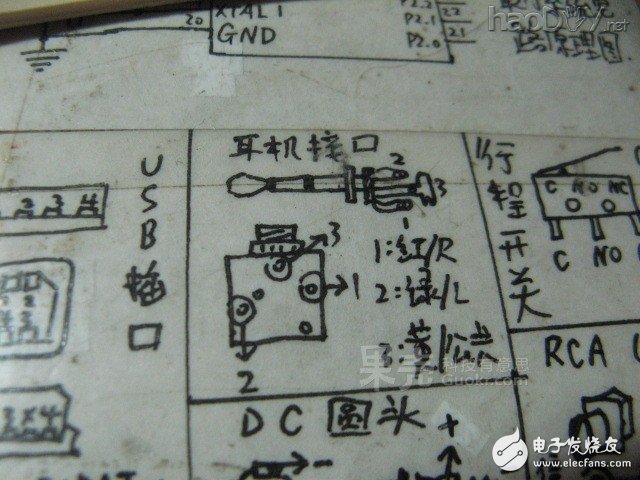

  附一张上初二的时候贴在桌子上的各种常用接线定义图……

  超低成本打造DIY制作头戴式蓝牙耳机

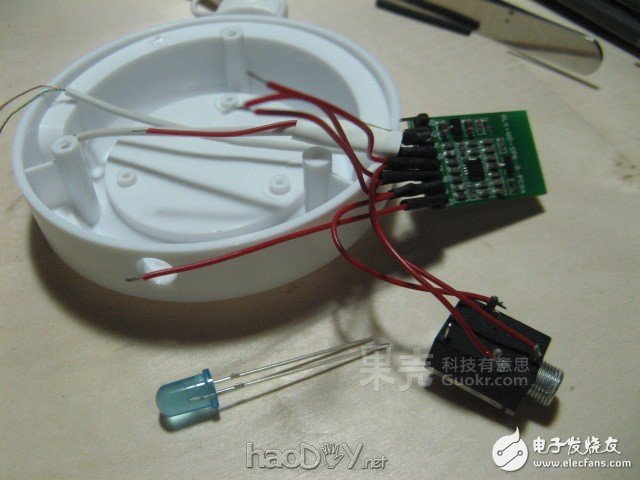

  接好音频输入/输出接口,准备接指示灯。

  超低成本打造DIY制作头戴式蓝牙耳机

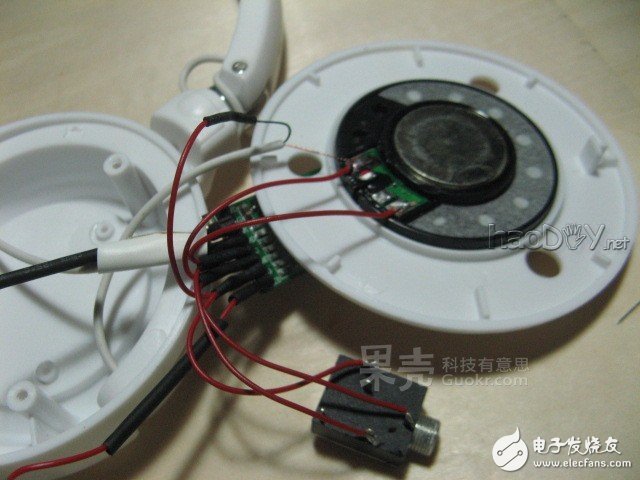

  将右声道部分焊接到扬声器单元上。

  超低成本打造DIY制作头戴式蓝牙耳机

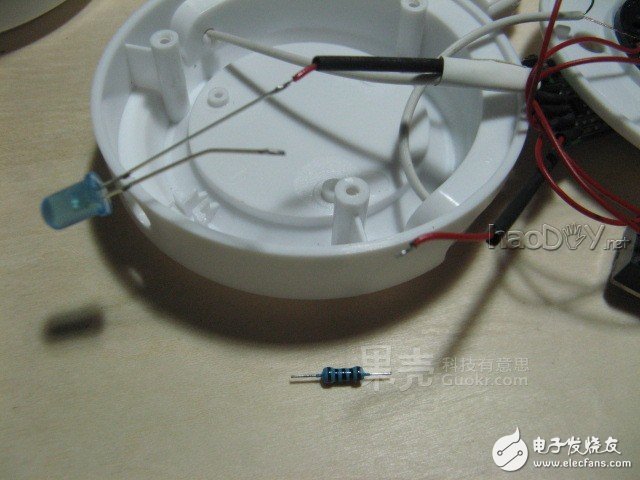

  LED状态指示灯需要串联1K左右的电阻以免亮度过高。

  超低成本打造DIY制作头戴式蓝牙耳机

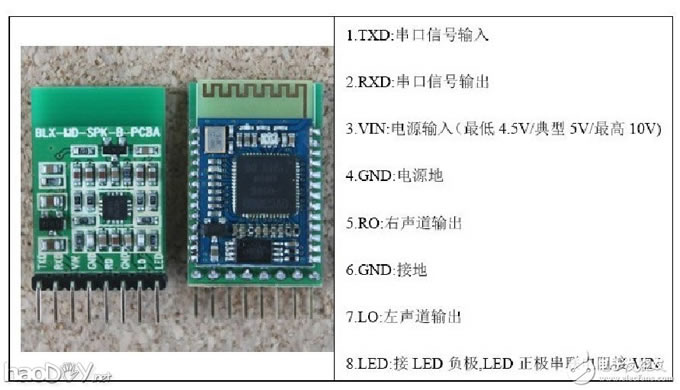

  蓝牙模块接线图

  超低成本打造DIY制作头戴式蓝牙耳机

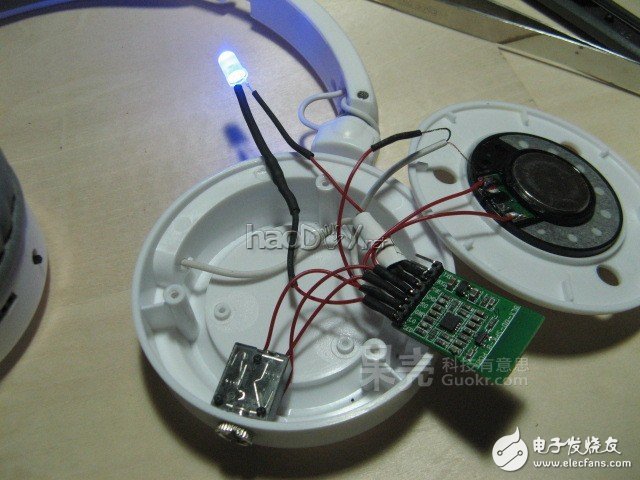

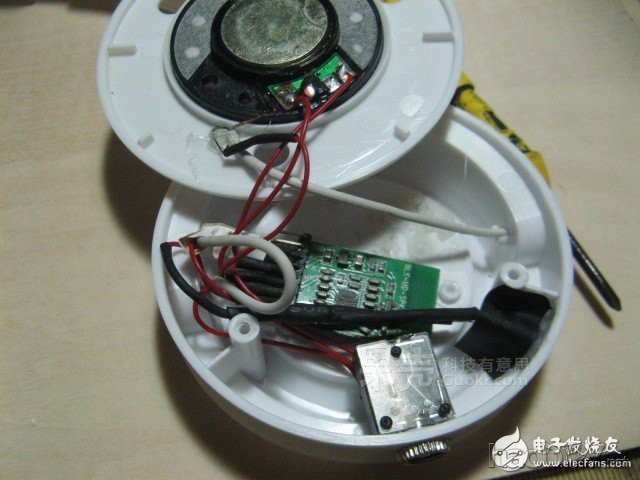

  将从左边穿过来的右声道音频线接好,然后打开电源开关测试,蓝灯快闪,正常进入被搜索状态!

  超低成本打造DIY制作头戴式蓝牙耳机

  将LED用热熔胶粘在听筒外壳上,里面最好贴一层黑色绝缘胶带防止漏光。

  超低成本打造DIY制作头戴式蓝牙耳机

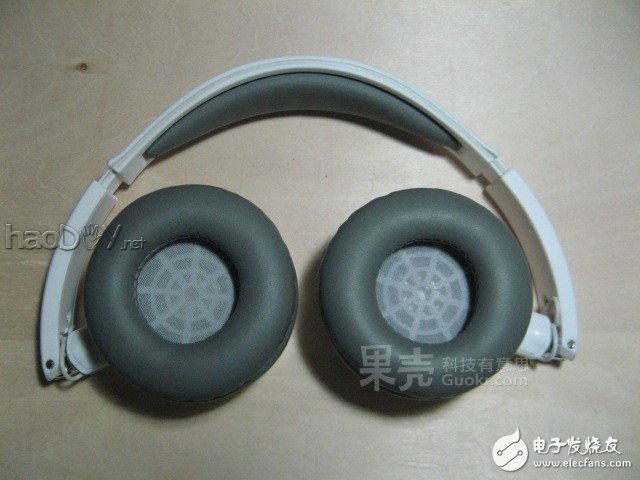

  将右边听筒也装好,此时一个自己亲手打造的蓝牙头戴式立体声耳机就制作完成啦!

  超低成本打造DIY制作头戴式蓝牙耳机

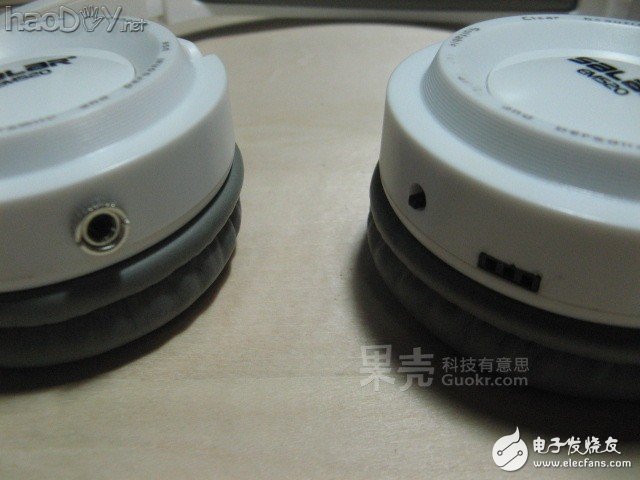

  简洁漂亮的接口和开关。

  ----------------------

  如何轻松跨越4G产品设计的质量难题?LTE测试帮你忙!

  超低成本打造DIY制作头戴式蓝牙耳机



  充电部分制作

  超低成本打造DIY制作头戴式蓝牙耳机

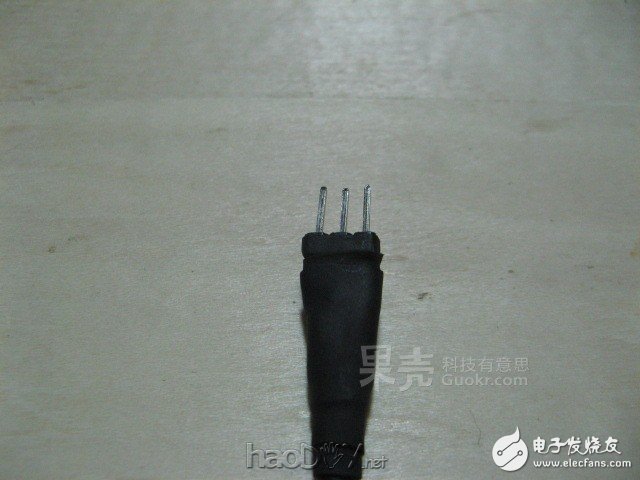

  首先按照与充电插座同样的方法制作充电插针(下为原理图,排针与排插的接线一样)。

  超低成本打造DIY制作头戴式蓝牙耳机?

  超低成本打造DIY制作头戴式蓝牙耳机

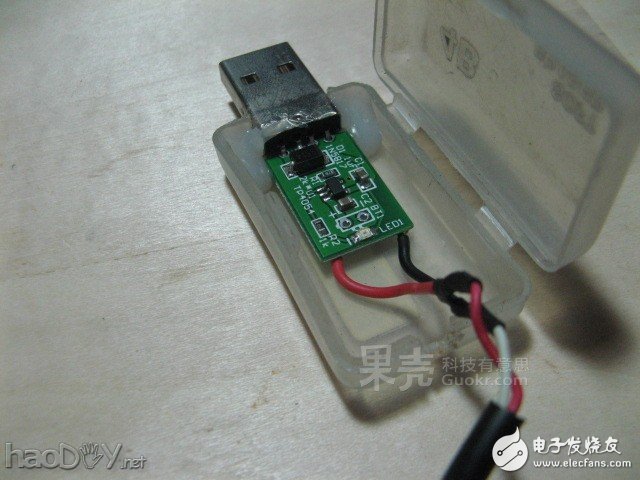

  然后将一个锂电池充电板上的电池端接线接到做好的充电线上。

  超低成本打造DIY制作头戴式蓝牙耳机

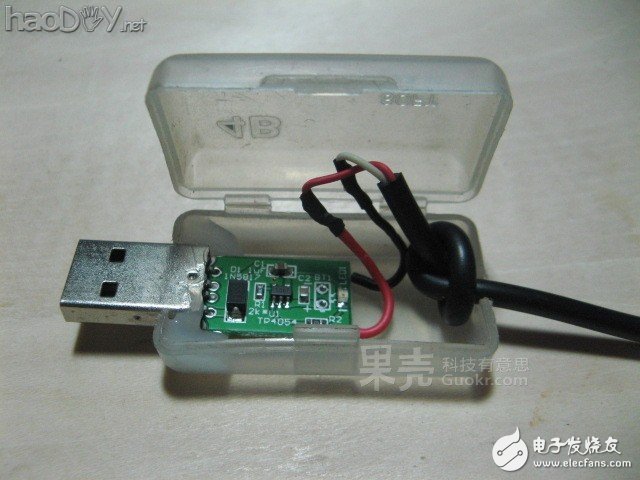

  为避免将线扯断或者焊点脱落,最好在线上打个孔再引出盒子外。

  超低成本打造DIY制作头戴式蓝牙耳机

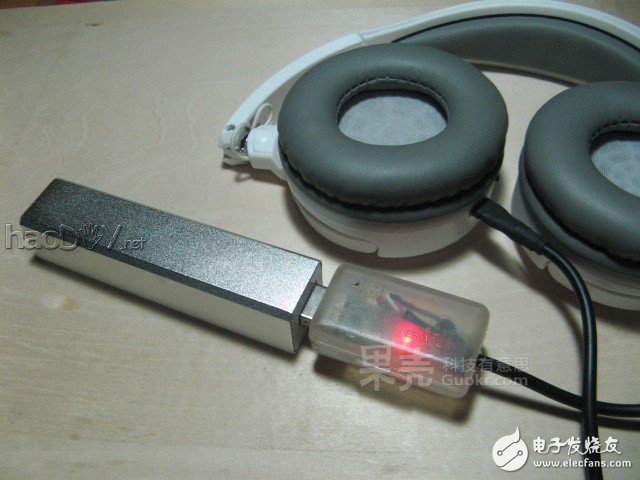

  合上盖子,插上插头,开始为你的蓝牙耳机补充能量
