SONY DCR-SR200E硬盘摄像机机身加装USB接口

时间:2017-05-27 21:12来源:数码之家 作者:admin 点击:
索尼sony dcr-sr200硬盘摄像机handycam station底座丢失,本来感觉使用底座连接电脑就比较麻烦,而机身的REMOTE接口极少使用,这次就尝试使用REMOTE位置改装USB接口试试。REMOTE接口的插头没有见过,以为和2.5mm耳机插头能匹配呢,这样改装就不用换REMOTE接口
        索尼sony dcr-sr200硬盘摄像机handycam station底座丢失,本来感觉使用底座连接电脑就比较麻烦,而机身的REMOTE接口极少使用,这次就尝试使用REMOTE位置改装USB接口试试。REMOTE接口的插头没有见过,以为和2.5mm耳机插头能匹配呢,这样改装就不用换REMOTE接口插座了,里面飞线就可以解决。可是在插入2.5mm耳机插头后卡里就拔不出来了,无奈只有拆机更换mini USB插座了!


       部分拆解换LCD排线另见: http://bbs.mydigit.cn/read.php?tid=248948

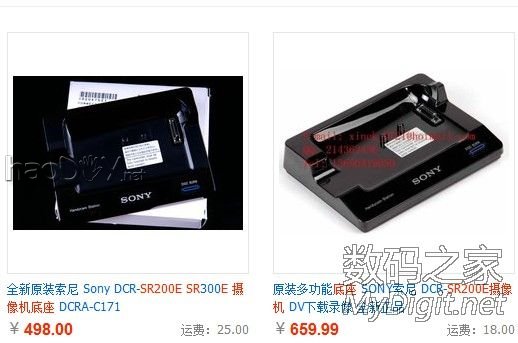

       handycam station底座参见下图。可惜原机的丢失了,很遗憾还没有拆看过内部是什么结构!
SONY DCR-SR200E硬盘摄像机机身加装USB接口

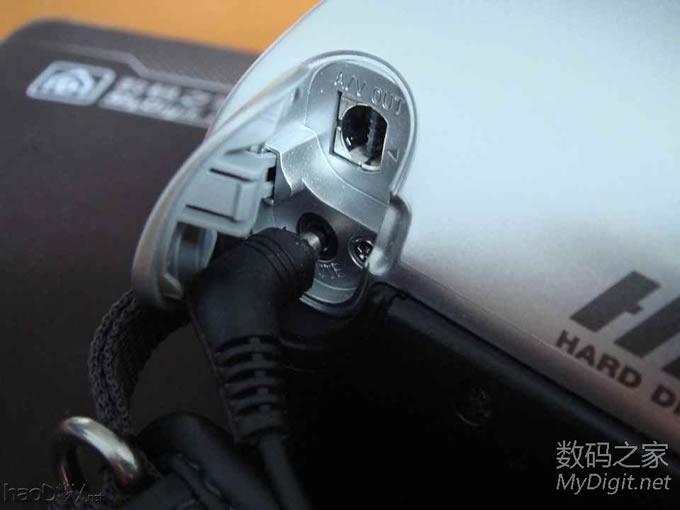

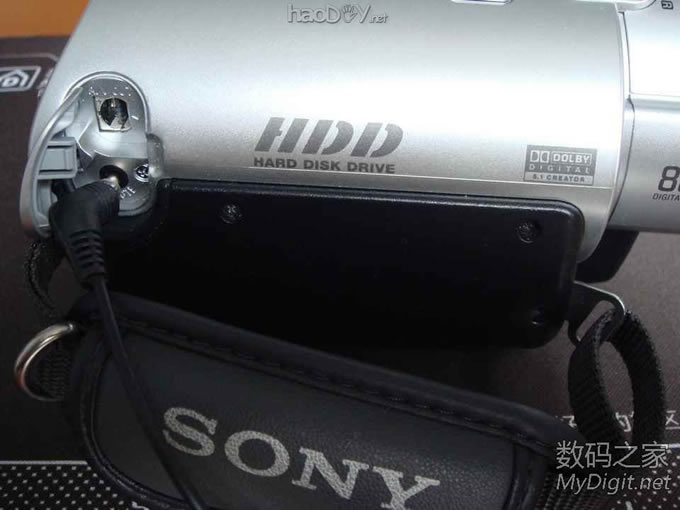

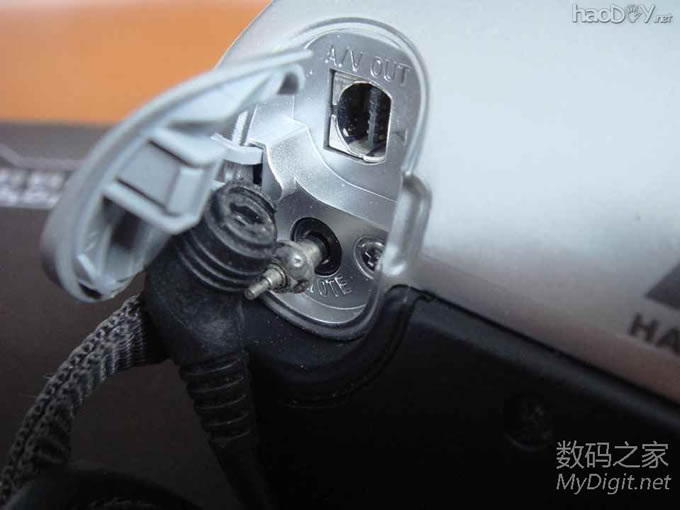

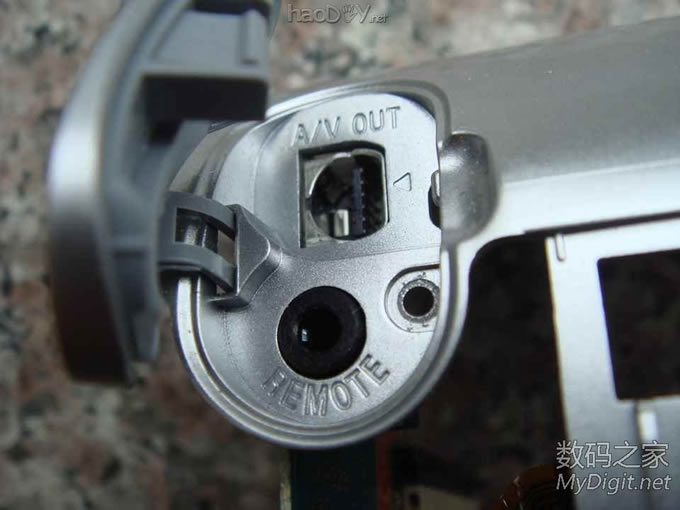

           REMOTE接口极少使用,尝试用其改制,插入2.5mm耳机插头看看
SONY DCR-SR200E硬盘摄像机机身加装USB接口

              却很难取出来!
SONY DCR-SR200E硬盘摄像机机身加装USB接口

              结果是:脱落了!
SONY DCR-SR200E硬盘摄像机机身加装USB接口

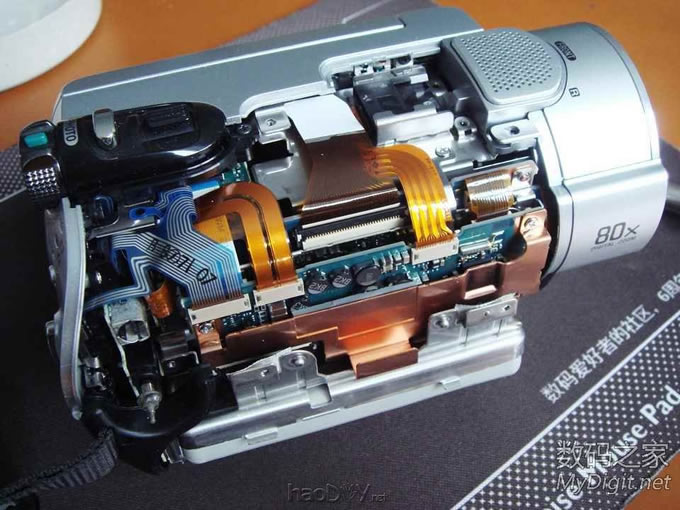

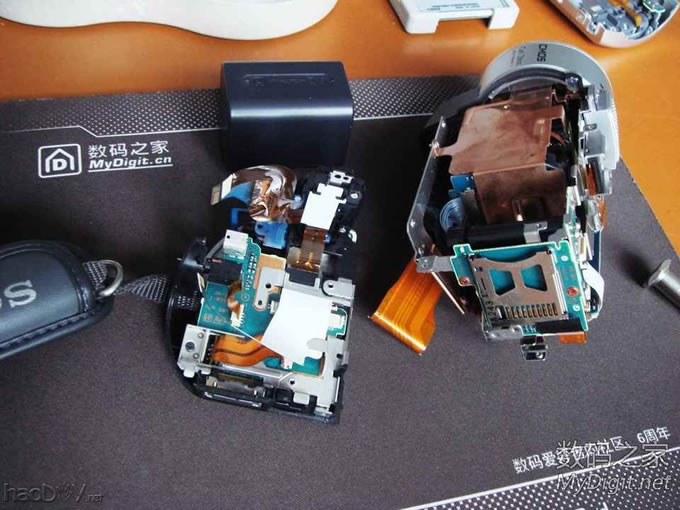

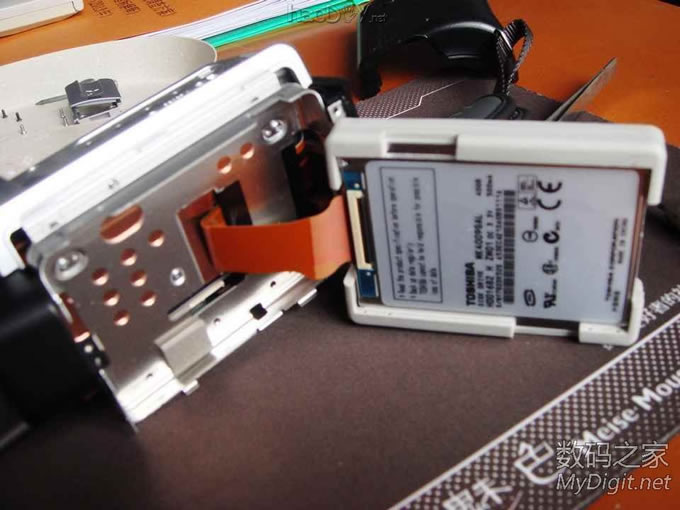

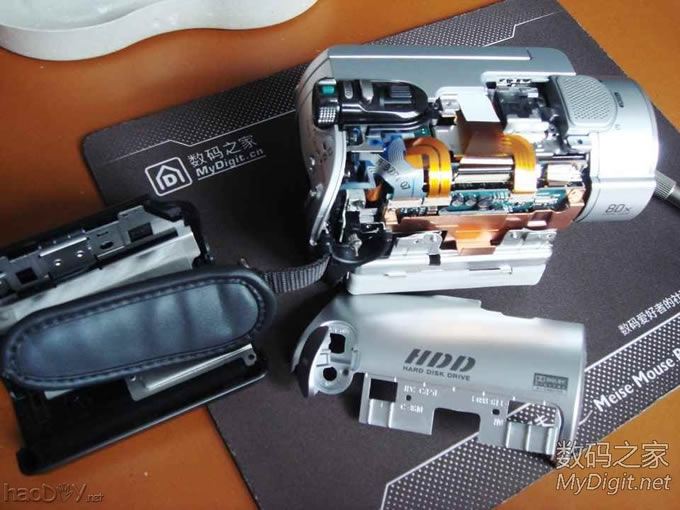

                 只好开始拆机了
SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

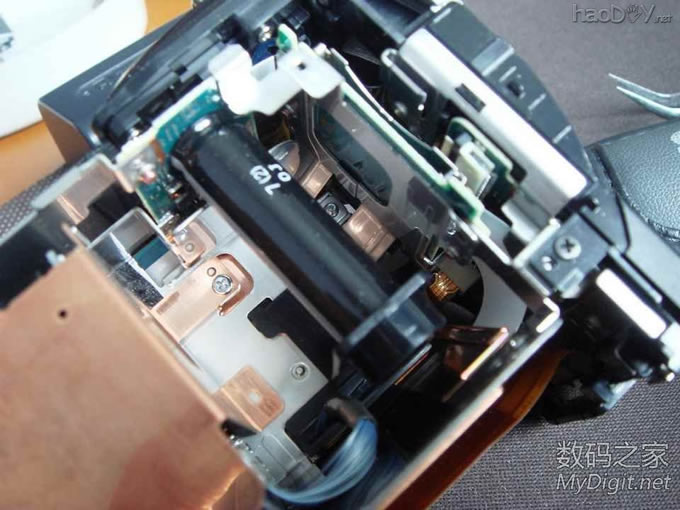

        这里的高压电容最好放一下电
SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

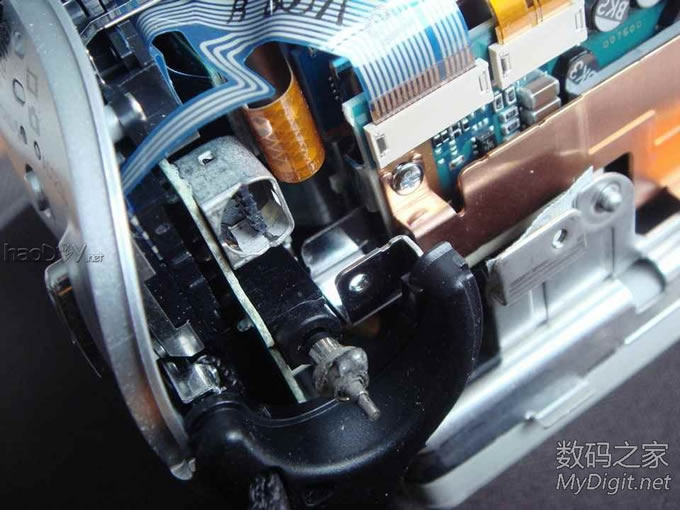

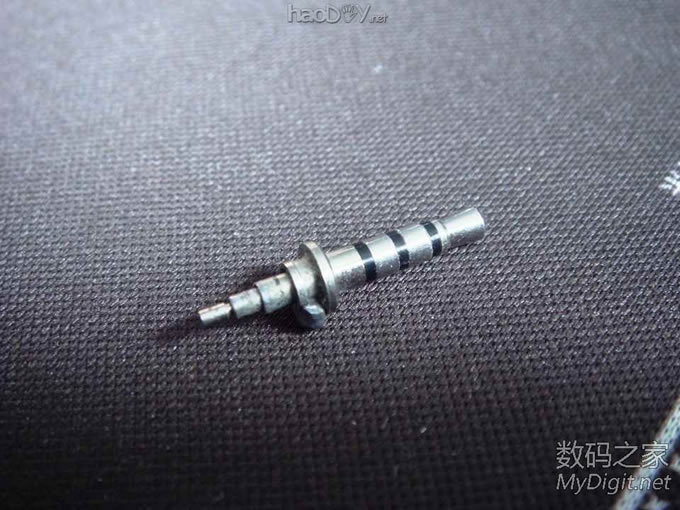

      从反方向推出2.5mm耳机插头
SONY DCR-SR200E硬盘摄像机机身加装USB接口

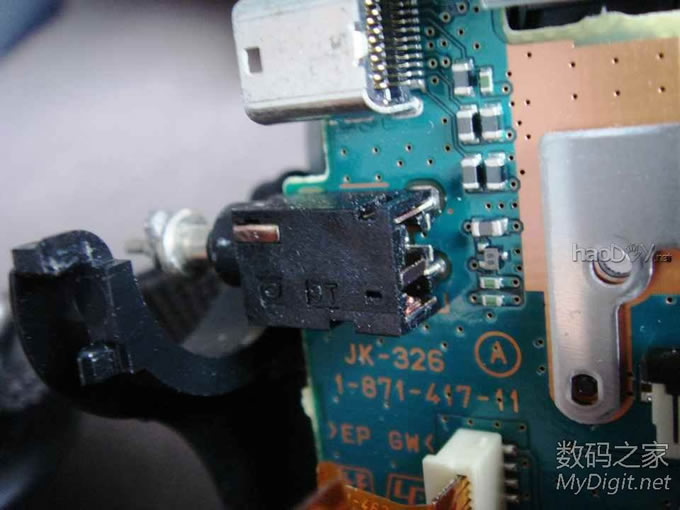

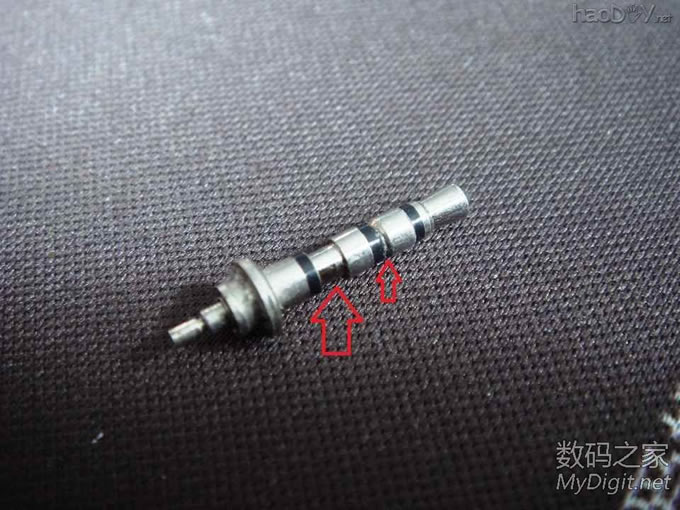

            明显已经脱节了
SONY DCR-SR200E硬盘摄像机机身加装USB接口

                还原后的样子
SONY DCR-SR200E硬盘摄像机机身加装USB接口
[ 此帖被kyhwhb在2013-06-14 19:44重新编辑 ]

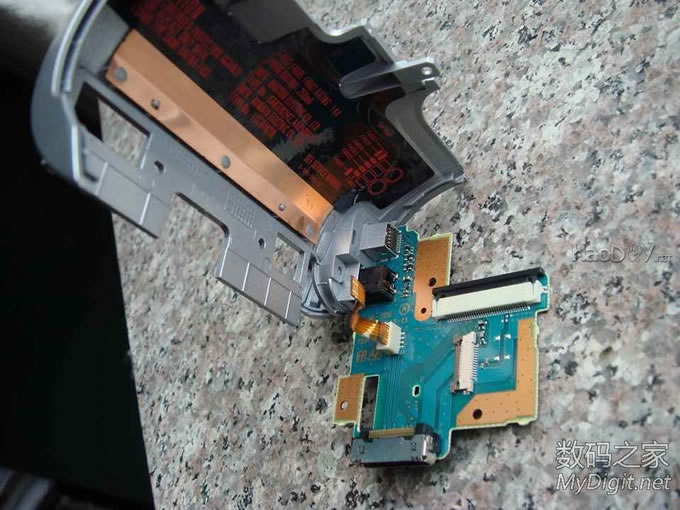

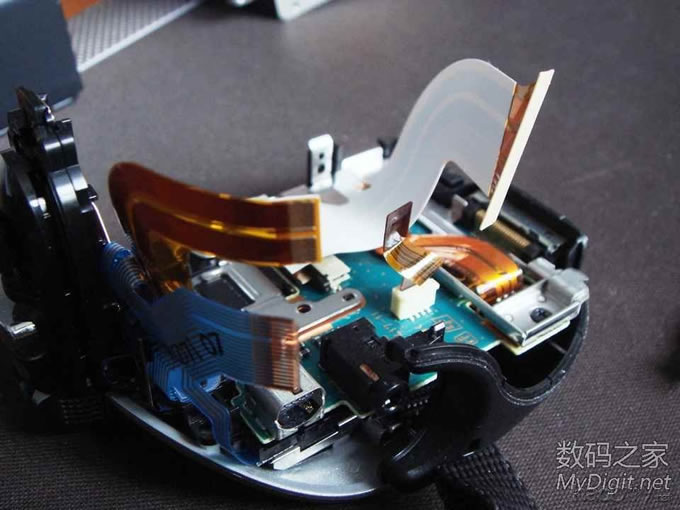

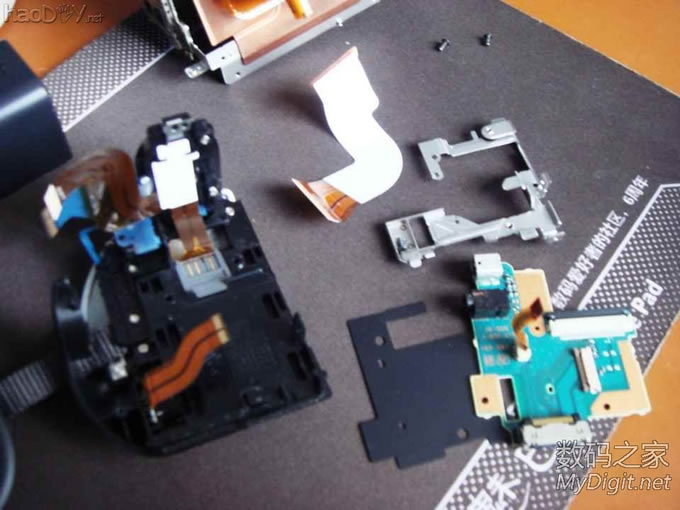

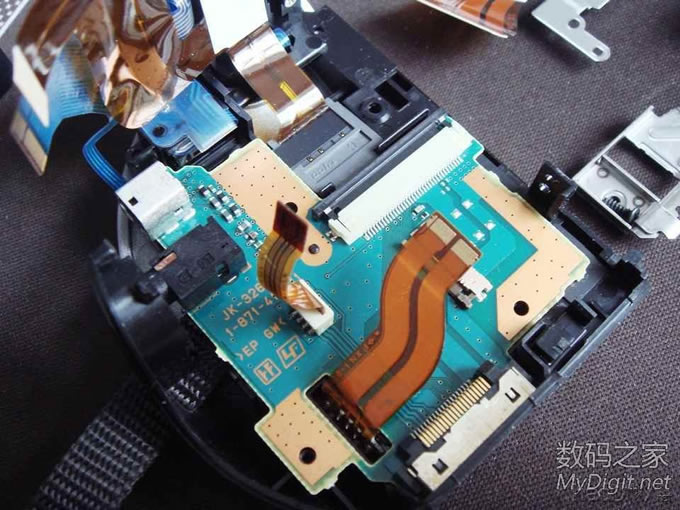

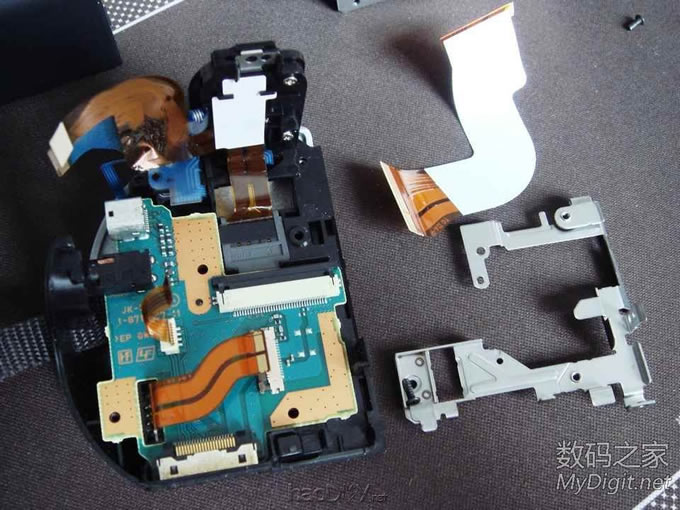

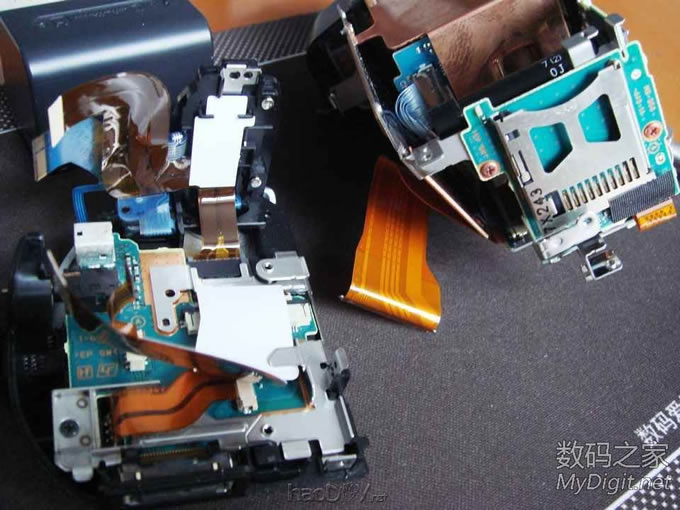

     排线比较多而薄,注意取下时细心操作!
SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

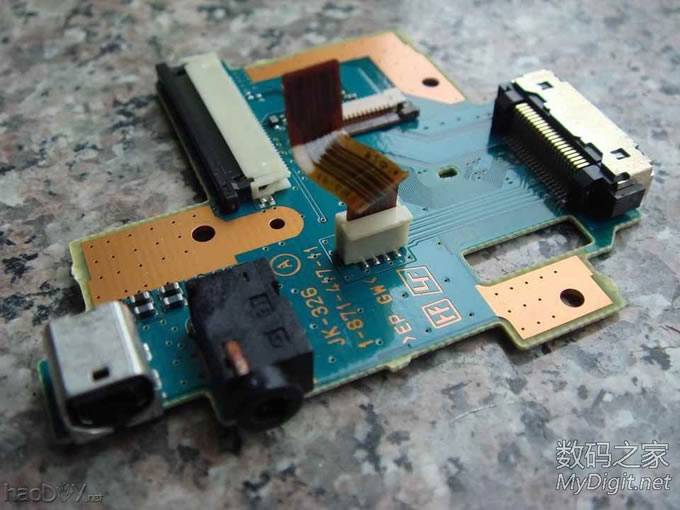

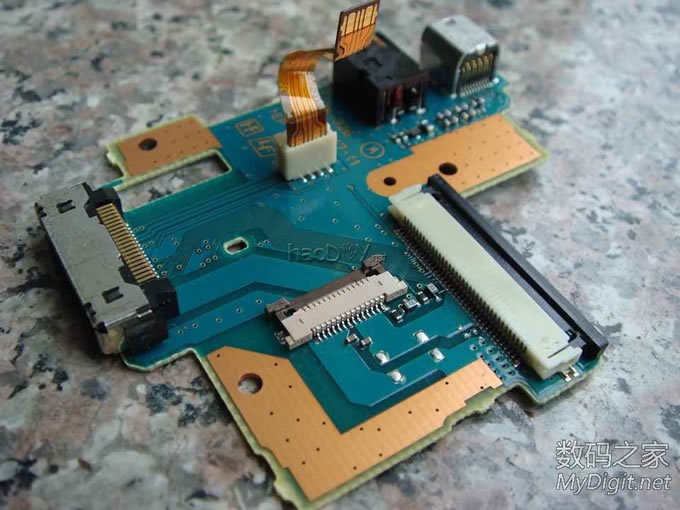

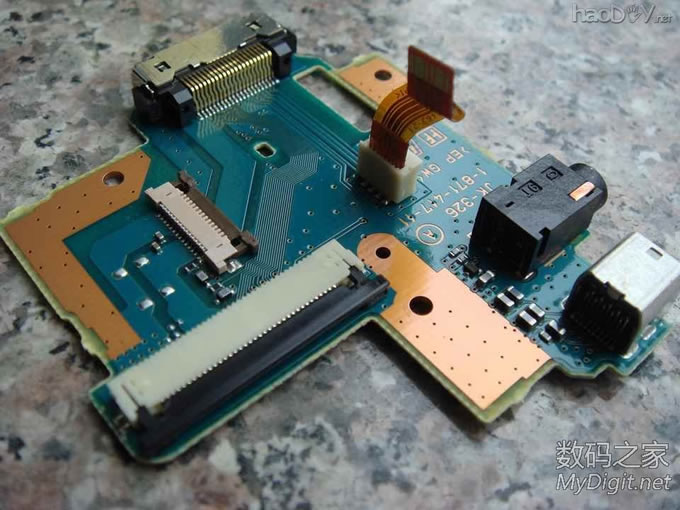

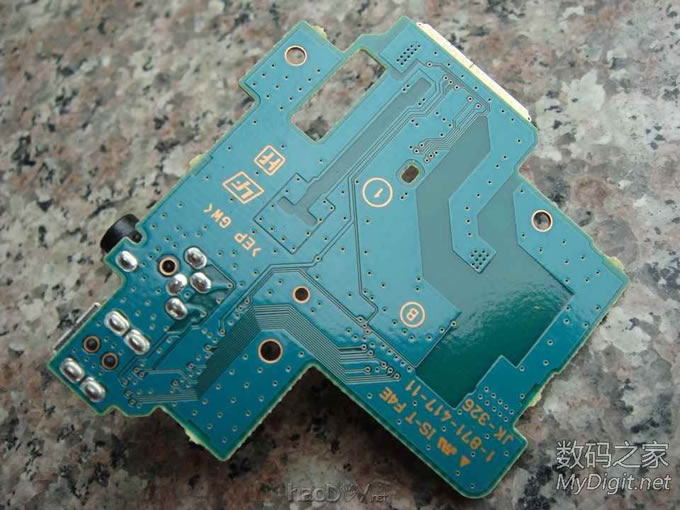

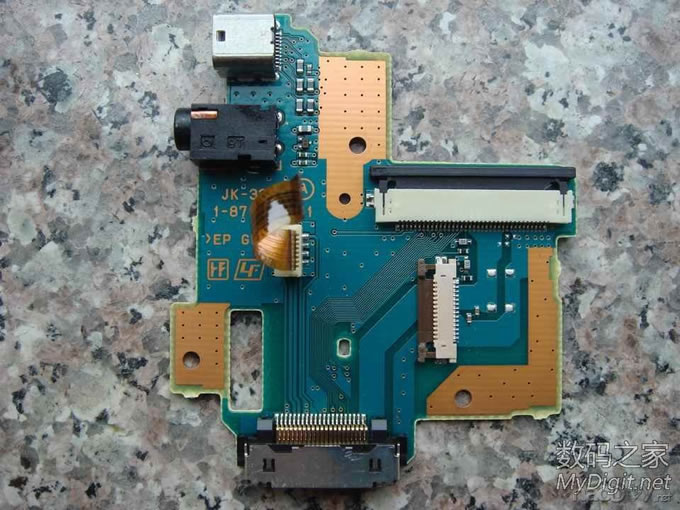

             几个角度仔细看一下这块电路板
SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

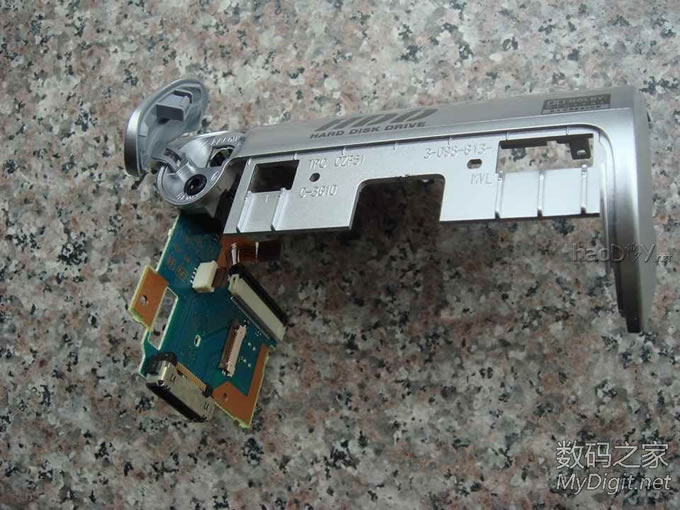

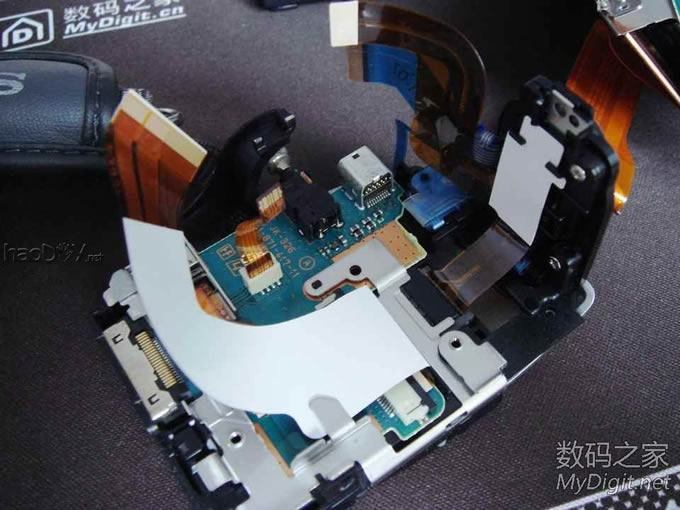

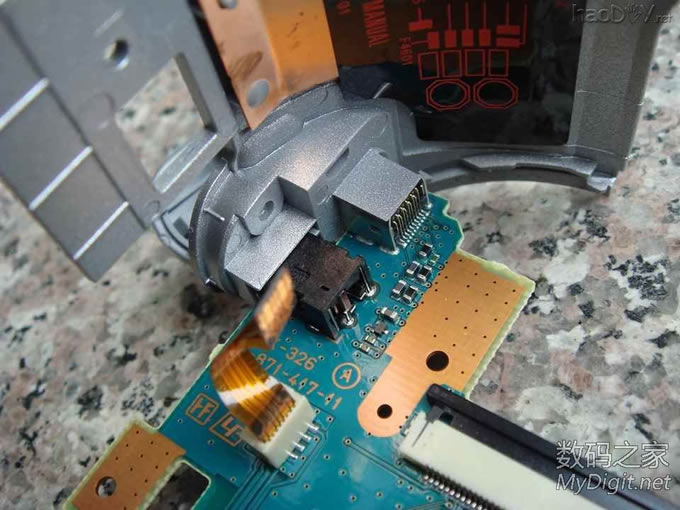

          模拟看看和外壳结合的方式
SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

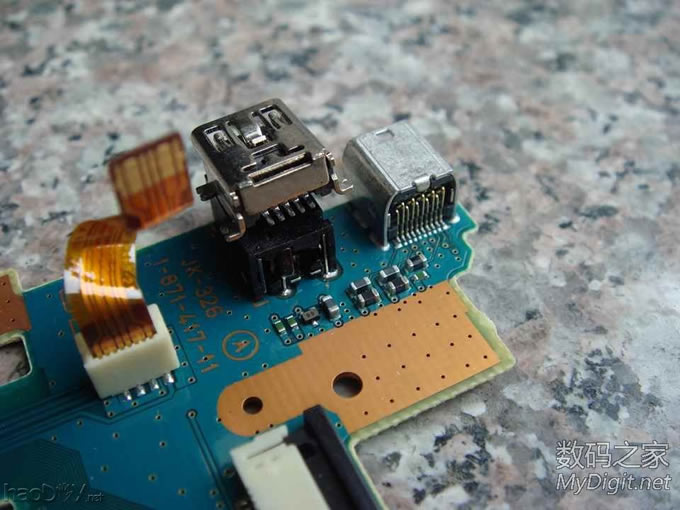

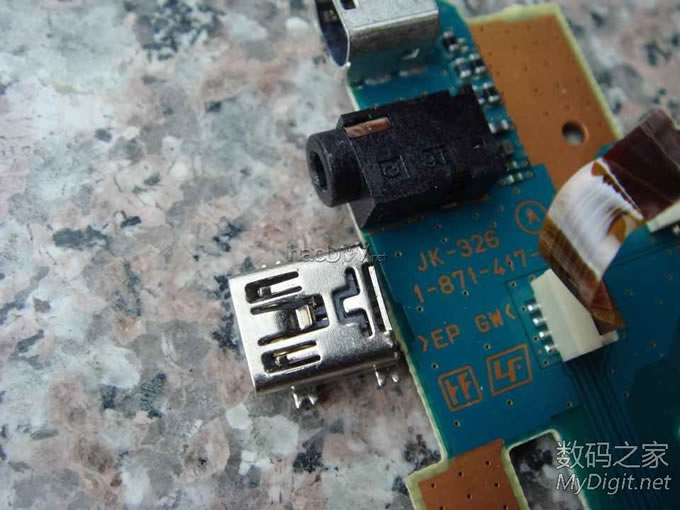

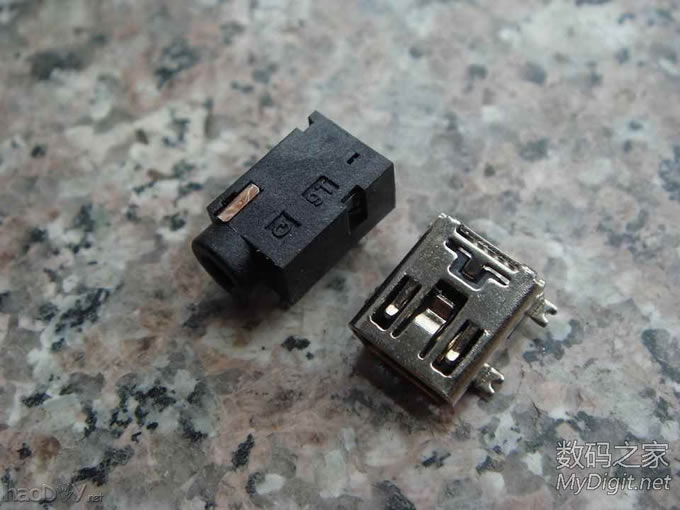

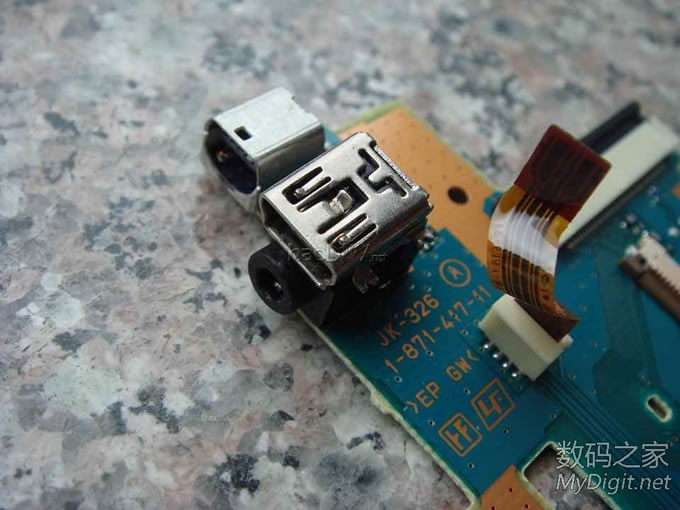

   与mini USB插座的对比
SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

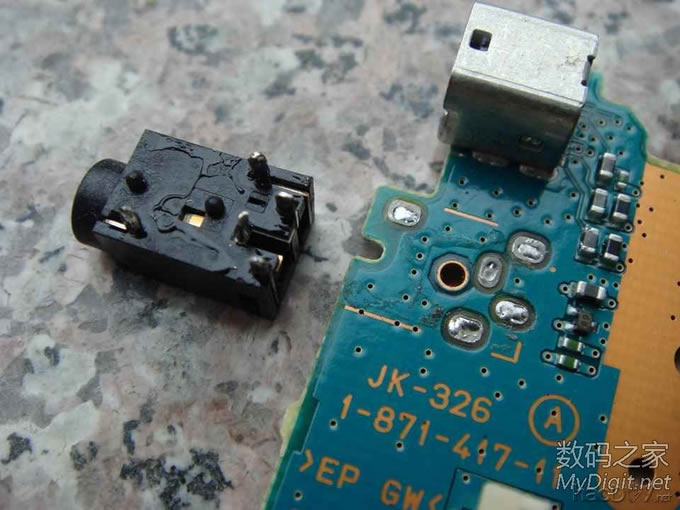

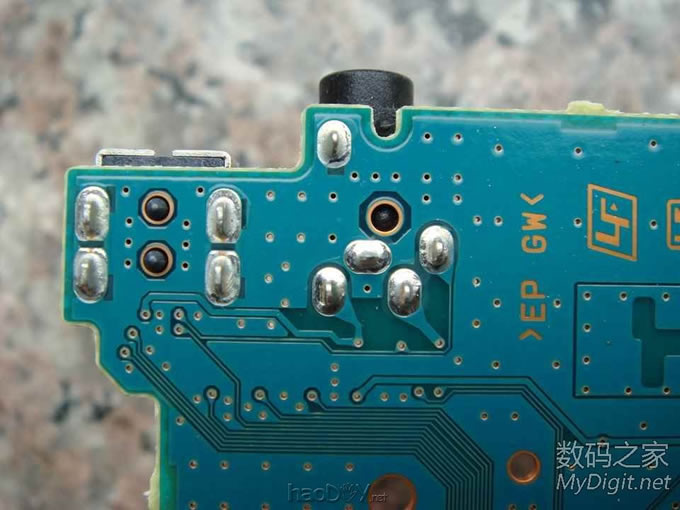

             焊下REMOTE座
SONY DCR-SR200E硬盘摄像机机身加装USB接口

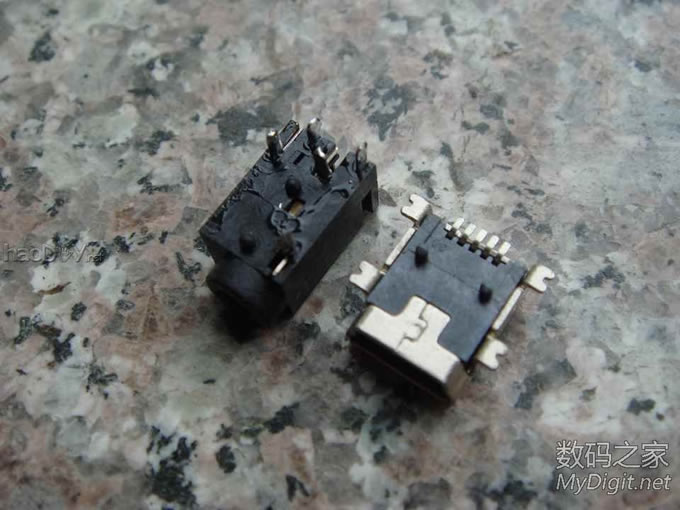

              继续对比看看
SONY DCR-SR200E硬盘摄像机机身加装USB接口

SONY DCR-SR200E硬盘摄像机机身加装USB接口

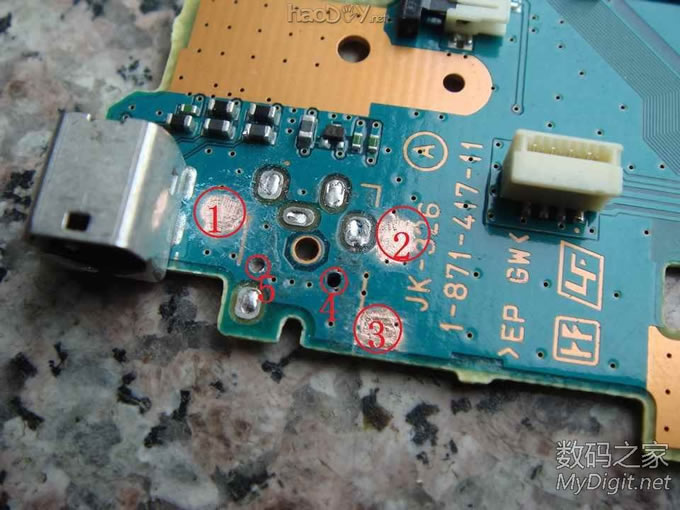

         刮1 2 3处蓝漆,4 5处开小孔
SONY DCR-SR200E硬盘摄像机机身加装USB接口

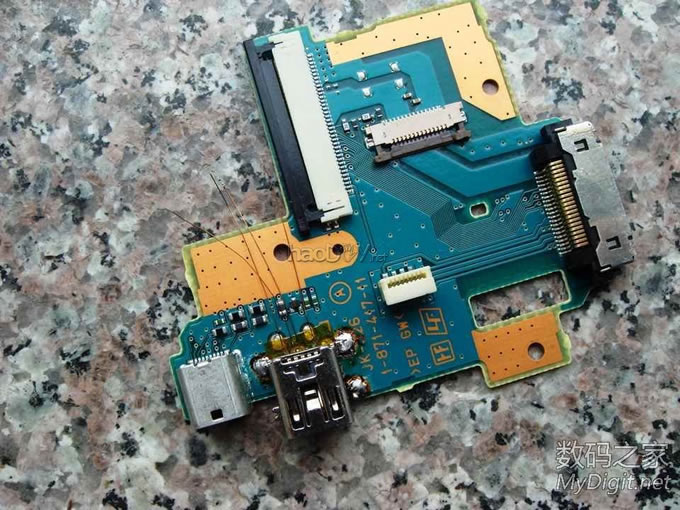

         焊上mini USB插座
SONY DCR-SR200E硬盘摄像机机身加装USB接口

             这里只好飞线了
