超级奶爸,用两月时间为儿子设计制造专属老爷车

时间:2017-06-01 08:52来源:未知 作者:admin 点击:
期间还下雨了,用塑料布支起个棚子继续喷,我喷,我喷,我喷喷喷 对了,全部喷完颜色后,又喷了一层亮油,让漆面看起来有点光泽了。 喷完,晾干,开始组装各个配件,直接上图吧 外观组装好后,还没有任何电子设备。
儿子越来越大了,原来的小电动车已经完全满足不了他开车的要求,原来也说过给他再做一个电动车,但是我的拖延症一直作祟,没有行动,现在他5岁多了,有时也会问,“爸爸,你什么时候给我做个汽车啊?”虽然之前也有星星点点的设计思路,但都没有付诸实施,过完清明节后,开始整理思路,把之前的想法,都汇总起来,细化每一个细节,细化每一个尺寸数据,再翻遍马云家,找所需的配件,了解尺寸,了解式样,然后在大脑里构思如何安装上去。还有,依我现在的DIY水平(水平实在有限)。如何能做的外观漂亮一点,不像拼凑来的东西。
    其实,之前有过很多想法,都限于DIY水平有限,DIY工具有限,DIY工艺不高,可DIY的材料也有限,所以只能放弃,我没有数控车床,等等的高精尖装备,家里只有老爸的电焊机,角磨机,电钻,手动折弯架,棘轮扳手,改锥,各种扳手等等工具,以及老爸这个经验丰富的焊工,,在最艰苦的条件下开工了。
    做车,说起来容易,首先是要设计,设计汽车真不是个容易的事,不过还好我是个地道的车迷,看《汽车之友》有20多年了,国内各大汽车网站,每天都浏览个遍,所以对于各品牌汽车都还是有一定了解的,对于一些较冷门的汽车也有一定了解,在外观方面主要是借鉴了这两款车
   原子车



卡特汉姆

其实只是借鉴,我自认为我儿子车的原创度还是很高的。
     好了,啰里啰嗦说了这么多,进入正题吧,图上到哪里就说到哪里吧。
     还得再啰嗦两句,先说说设计意图吧,首先车长不超过2米,车宽不超过1米,适合10岁以下儿童开的,最高时速40公里以下。只能乘坐一人的儿童小跑车,有普通模式和运动模式可选,甚至在运动模式能有点小漂移的后驱车。设定好框框后开始画草图。
      设计草图









      图很糙,后根据实际尺寸比例,制作了一个纸板模型,但是做了一半觉得麻烦就放弃了。













       之后就开始动手制作,在制作的过程中,我基本就成了小工和看客,功劳最大的还是我老爸。

      这是第一天的成果。




     就这点,就这么一点,万事开头难,真的很难,只有4根钢管,却干了一下午,知道为什么吗?
     工欲善其事,必先利其器,钢管切割好切割,折弯可不好搞,老爸折腾他那个折弯的架子就折腾了2个小时,才可以使用了,但手动折弯,真是不容易,尺寸,角度,都要摸索,两边还得对称,所以一下午就只干了这点。

      然后的好多事都是老爸干的,因为我要上班,一般都是上班之前和老爸说好干什么,下班回来之后看干的怎样了,正因为如此,很多地方都不太满意,之后又让老爸从弄的,我只有周末能一起干。

      这是第N天的情况,只是点住钢管,看看样子,发现老爸弄得上下两根管的距离太远了,又拆开,切割了,从新焊上的。




     这是改后的样子







       在这大家也看出来了,后桥是用的电动三轮车的后桥,我转遍淘宝,能买到的大小尺寸,动力,配件,价格最合适的就是电动三轮车的后桥了,想电机-变速箱-传动轴-后差速-万向节半轴-后轮这种组合根本就没有合适的配件,为了使用这根整体桥,我还特意设计了一套横置钢板弹簧的减震系统。
     就是这个,不过这是不完整的,还有两根拉杆从前方拉住后桥,并且为了防止后桥左右摆动,后期还反着加装了一套瓦特连杆。




   好了继续上图吧,每天都有进度,每周都能看到变化。

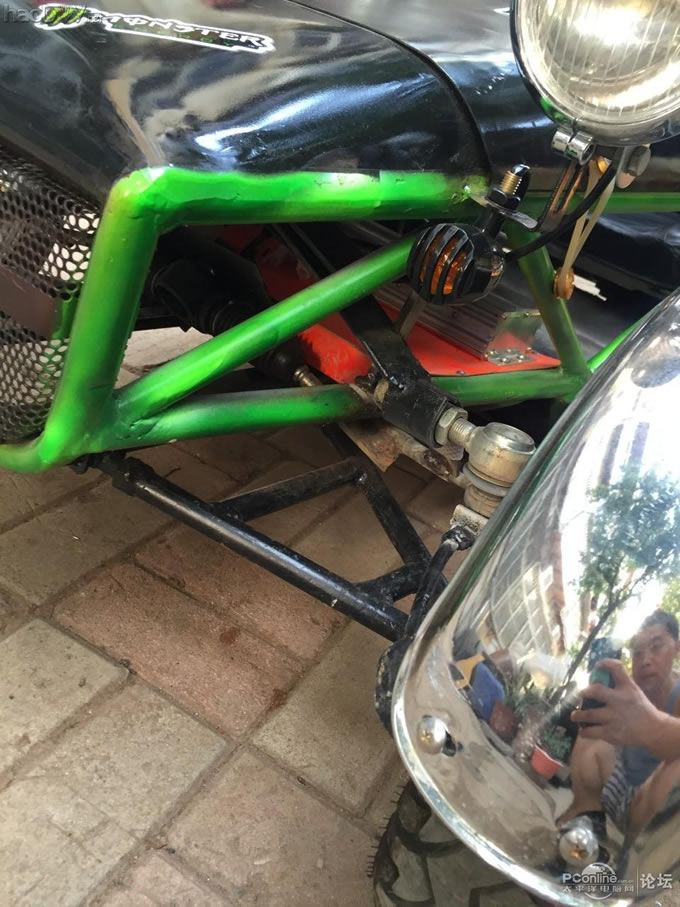

       前悬挂也是我自己设计的哦,横置钢板弹簧独立悬挂,钢板弹簧既是上摆臂,又是弹性元件。(我可能有点欧洲人的偏执,一直想用钢板弹簧这种简单的元件实现独立悬挂的优点,所以就绞尽脑汁……)


      安装了转向机,顺便换个角度看我的前悬。



      侧面钢管也焊上了。


     前鼻的支撑也有了,仪表台也有了。


        还延长了转向柱。




       车底也焊了两根横梁,不过这是老爸自己搞的,不符合我的设计,经过激烈的争论,和两天的冷静,又让他拆了

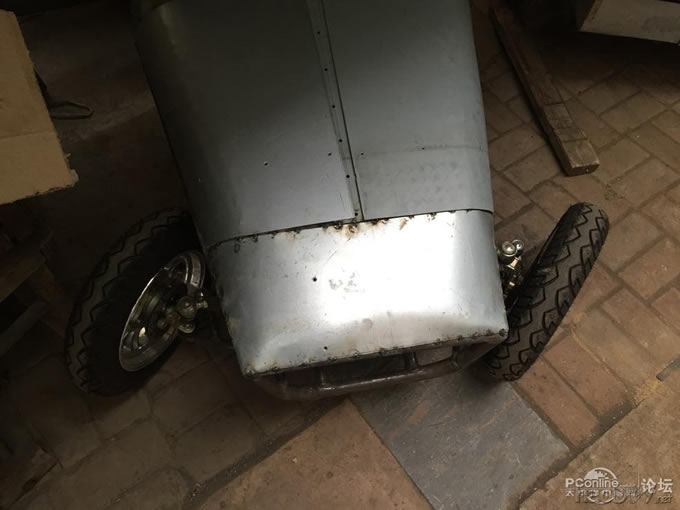

    前鼻先铺块铁板看看效果。

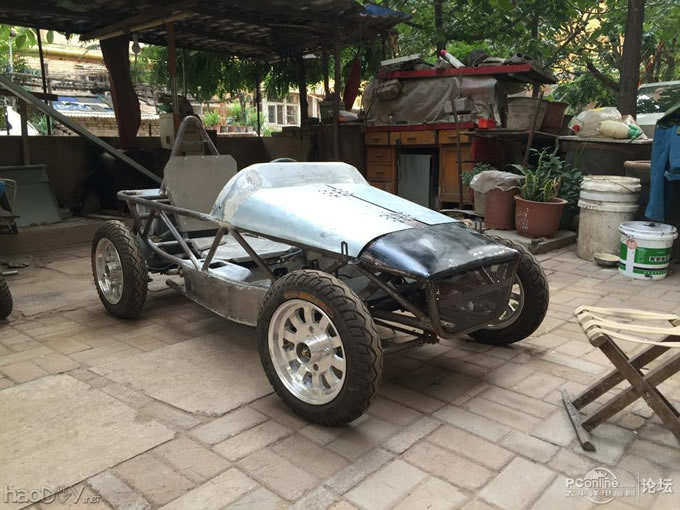

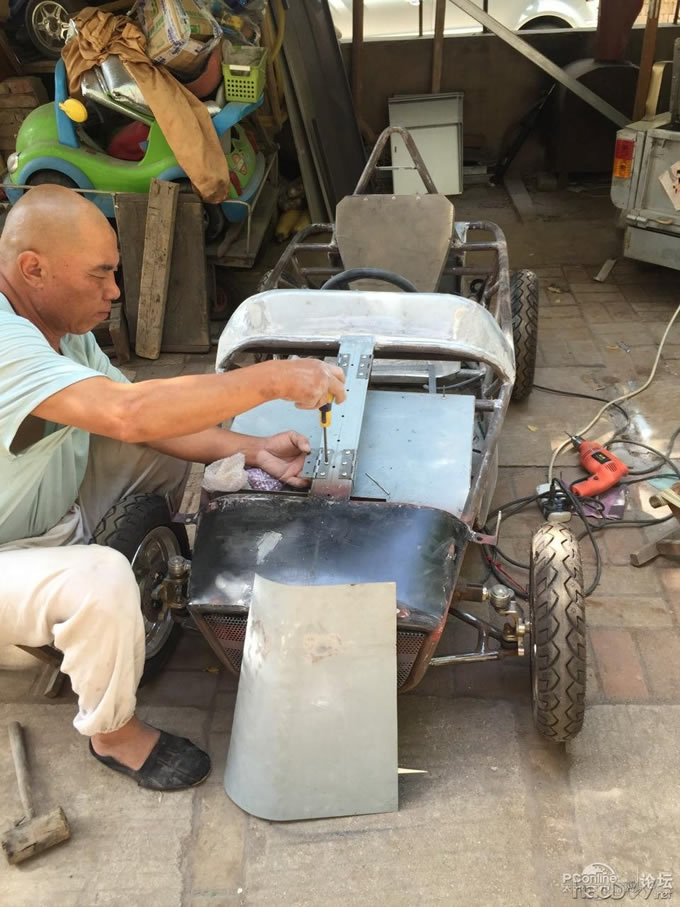

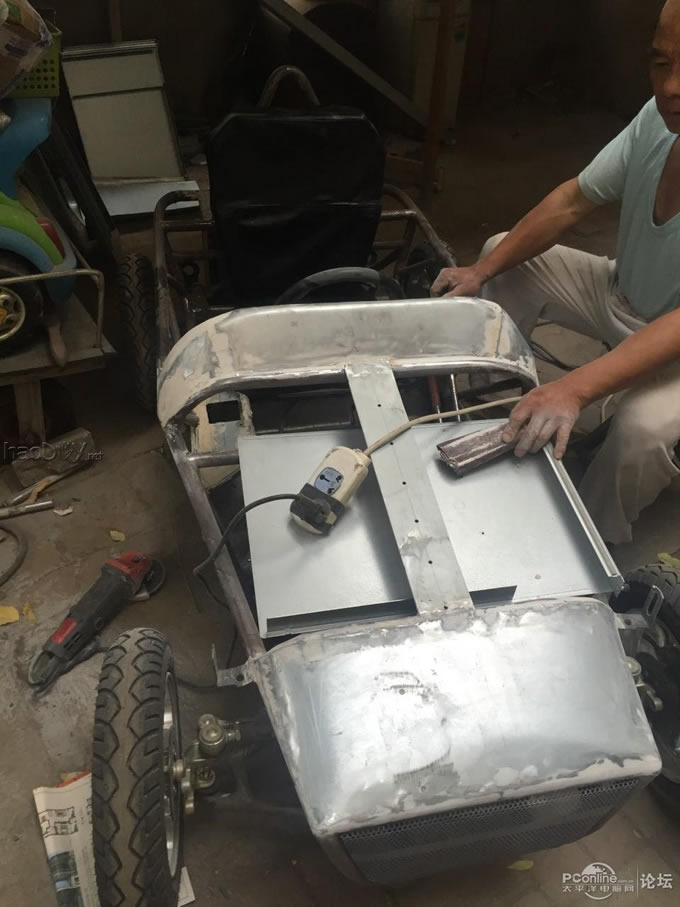

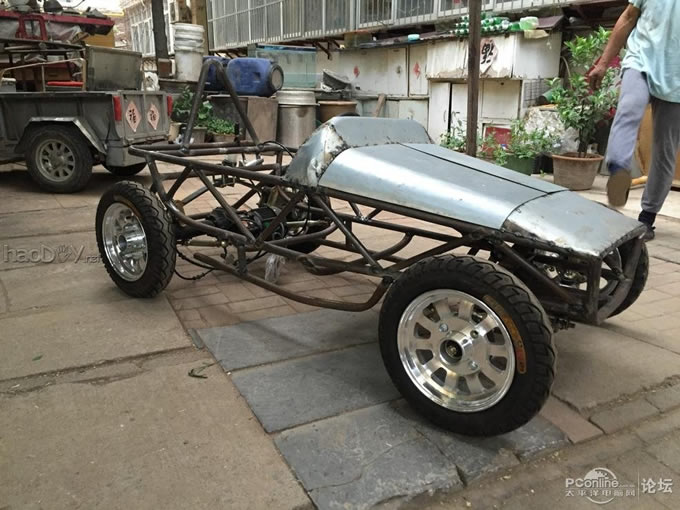

     然后是整个前鼻,仪表台都铺上铁板。







      经过冷静后,老爸终于把车底延伸出来一块,后又把横梁切了。


#p#分页标题#e#

     来看看转向角度吧。

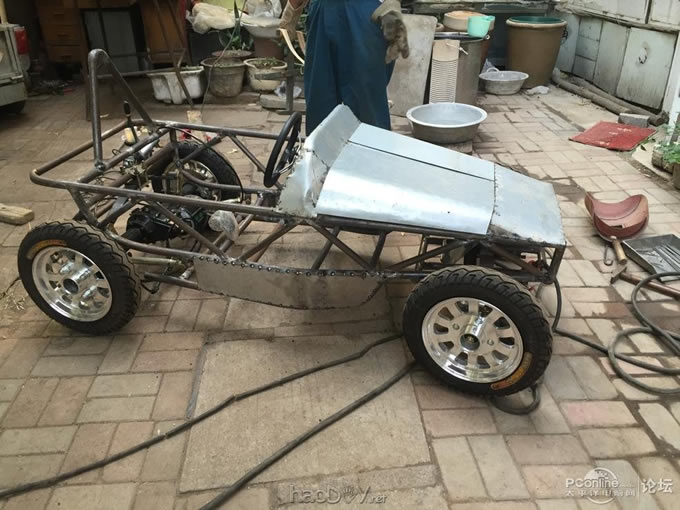

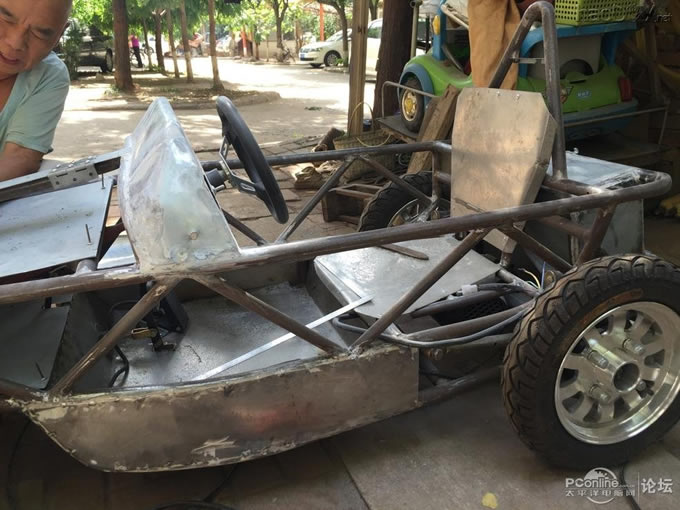

       下面也装了侧板

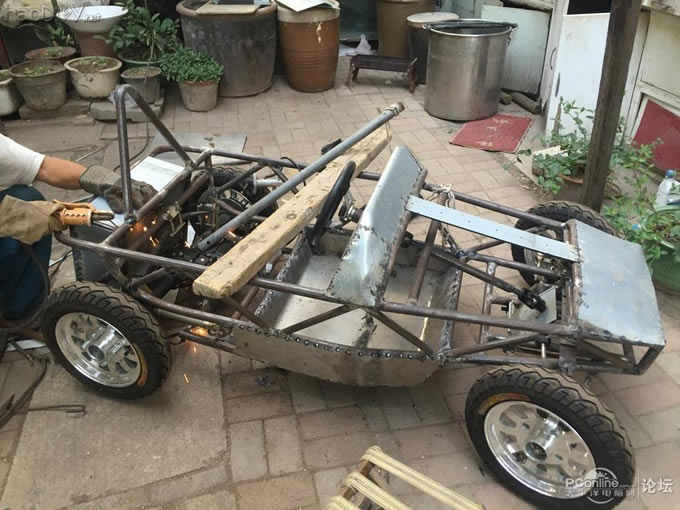

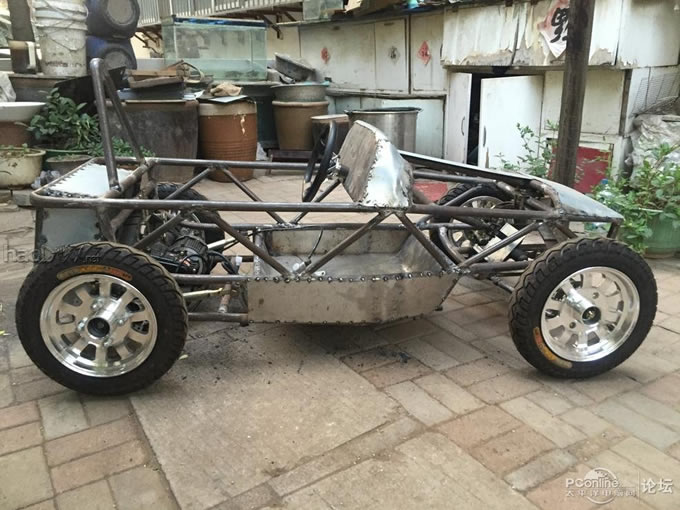

      还焊了底板和后备箱。

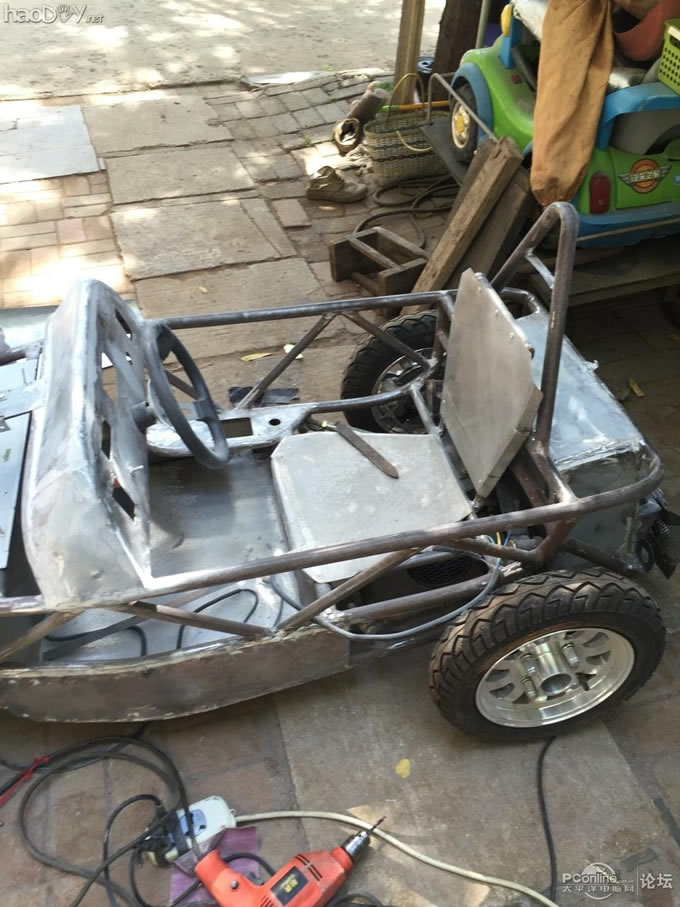

          忘说了,之前还安装了防滚架,敞篷车嘛,要有的……

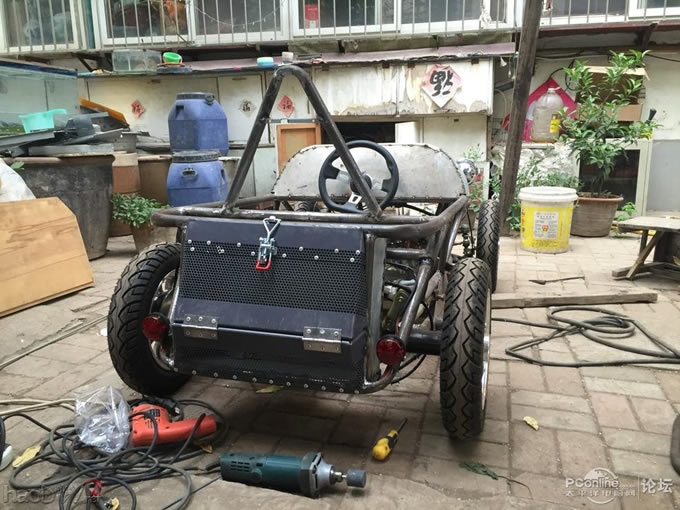

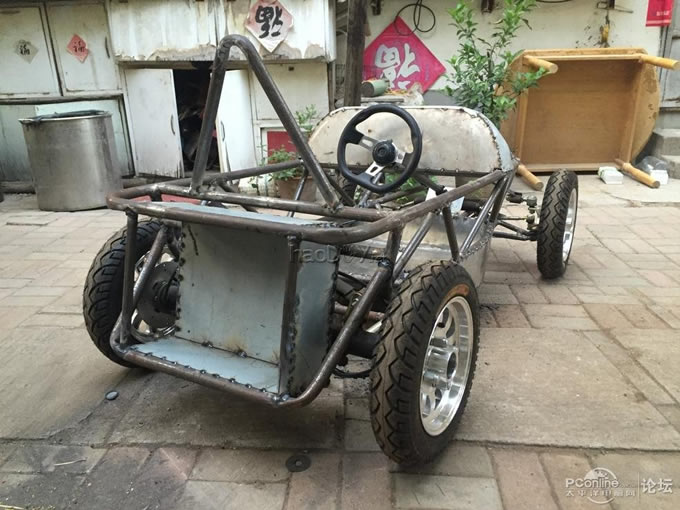

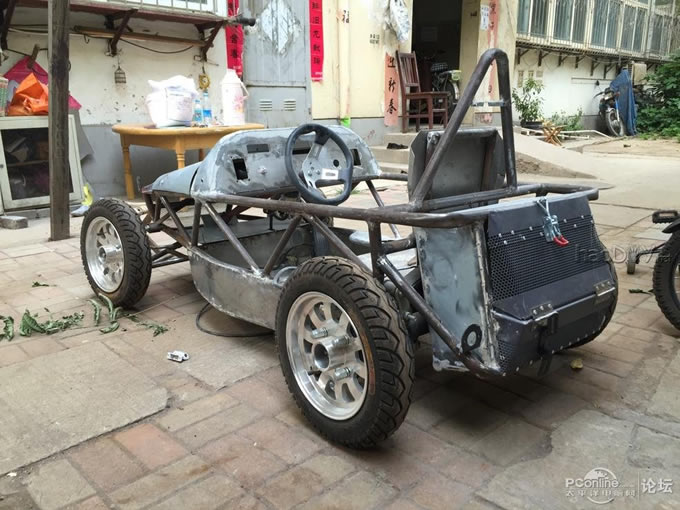

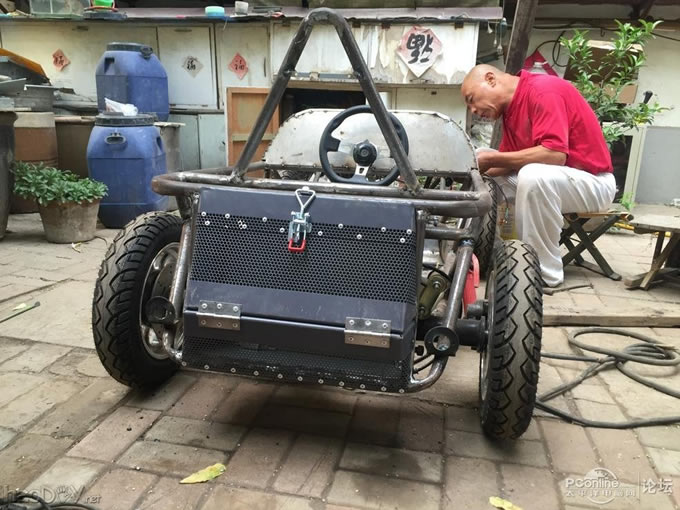

       后备箱完成了,向下开的。后备箱还有两边,看到了吗?尾灯架。

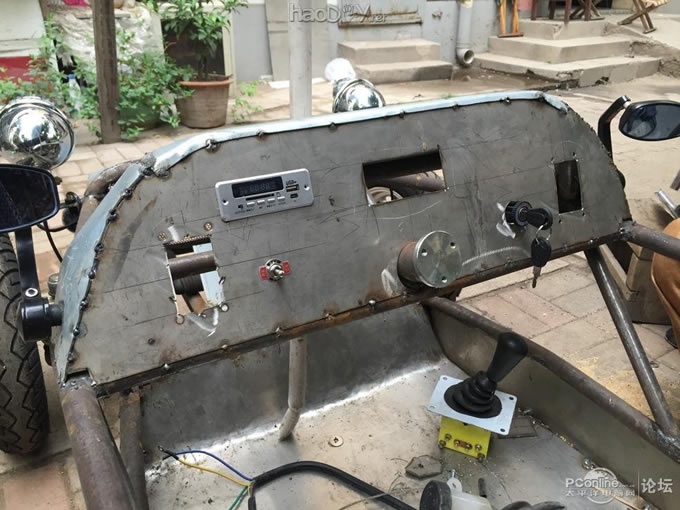

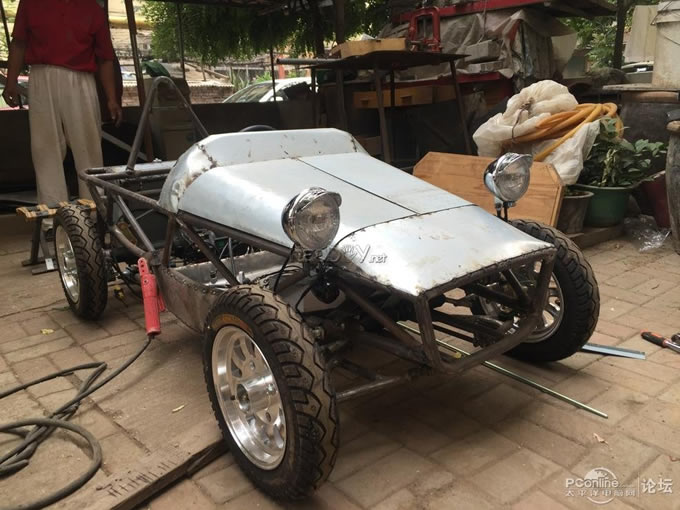

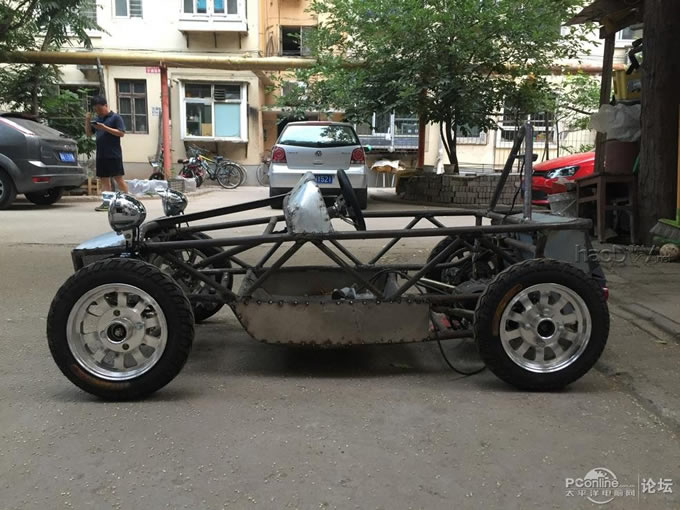

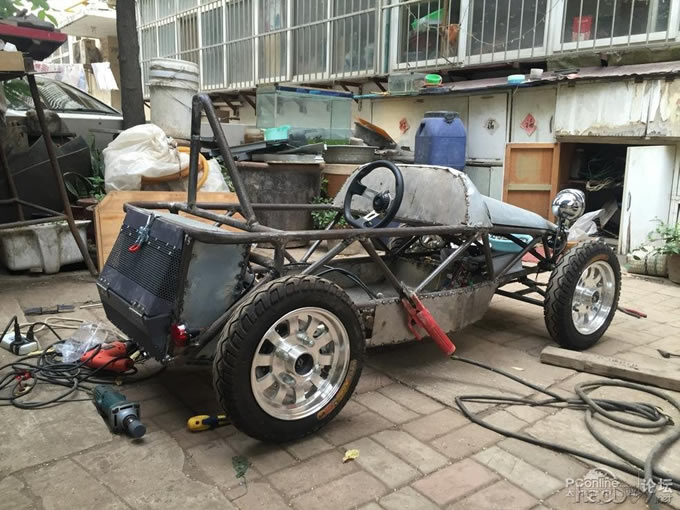

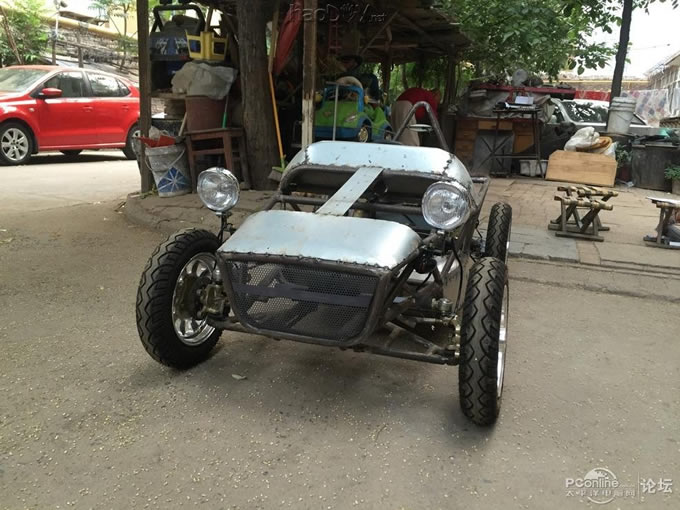

       其实到这时候都有点迫不及待了,各种配件都装上去试试。


      大灯,小灯


   尾灯





     音响


        幻想着做成后的样子




       这时候老妈也忙开了,制作座椅
     切割海绵,剪裁皮料。

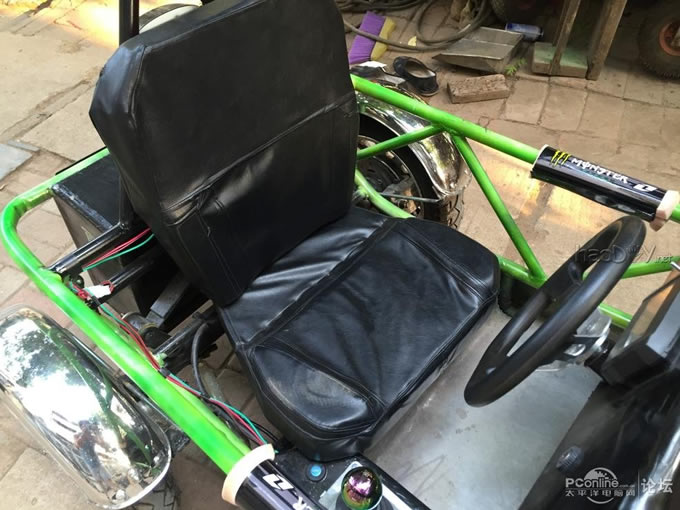

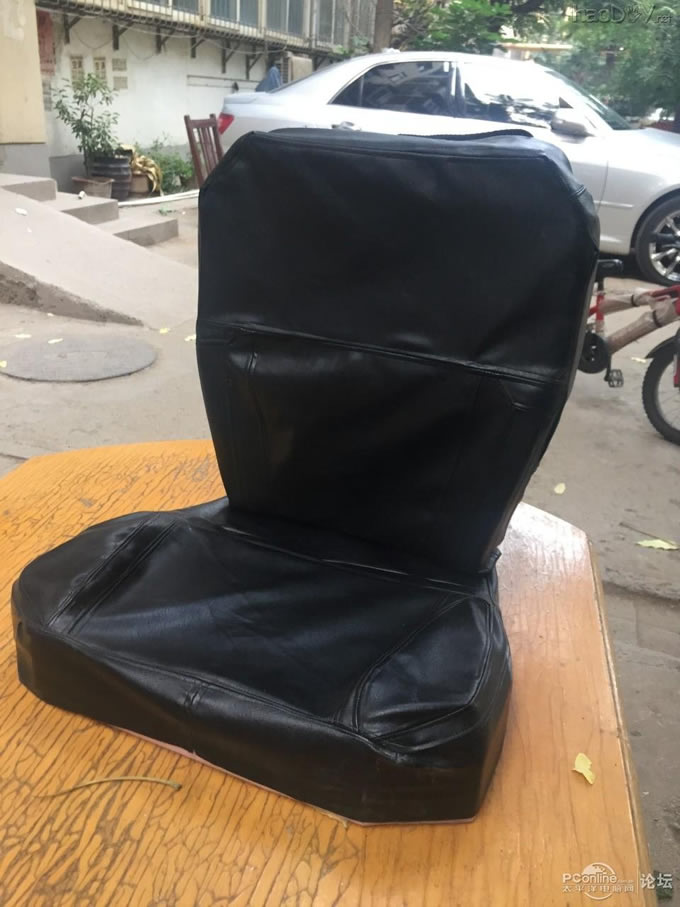

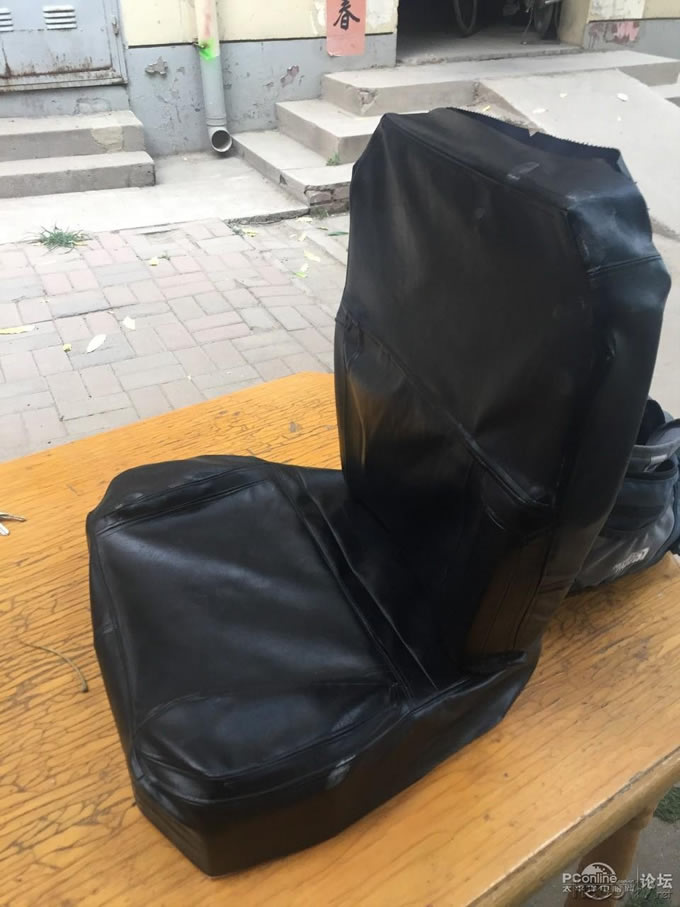

      座椅分了两部分,分开做的,做好后就是这样

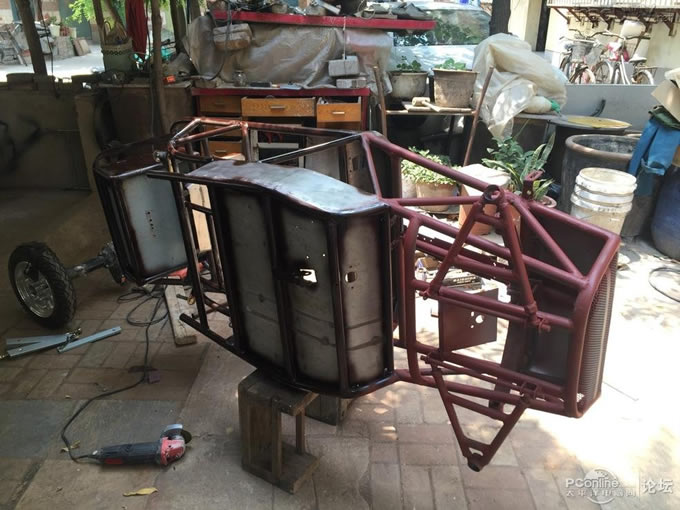

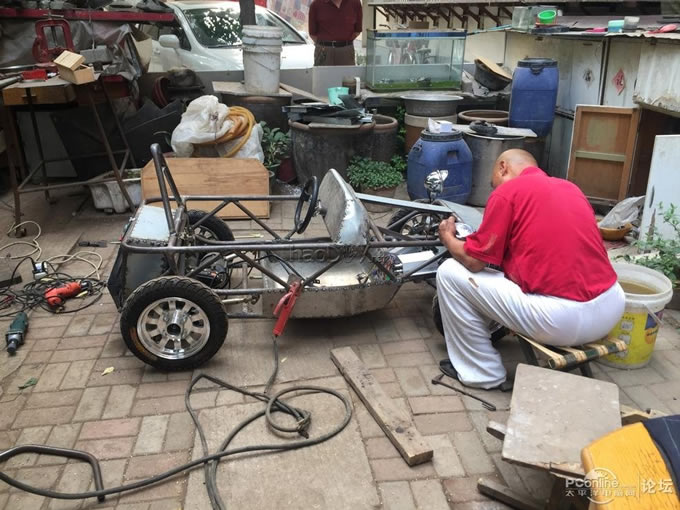

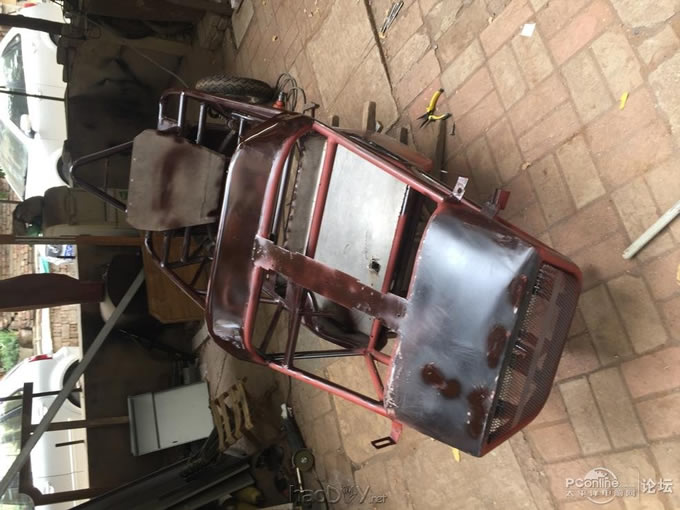

             这时候车也在制作过程中,打磨打腻子。

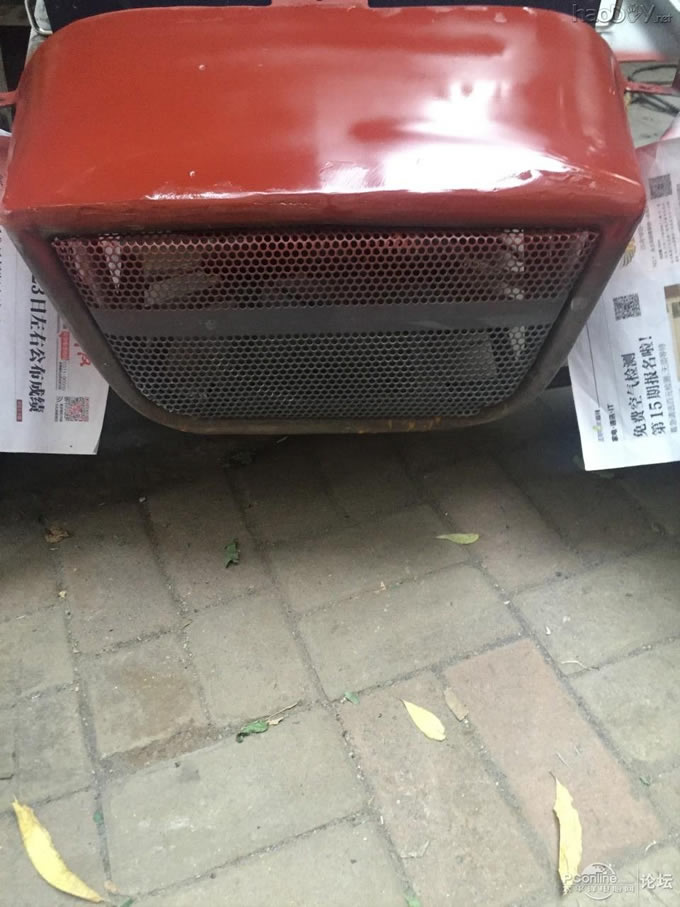

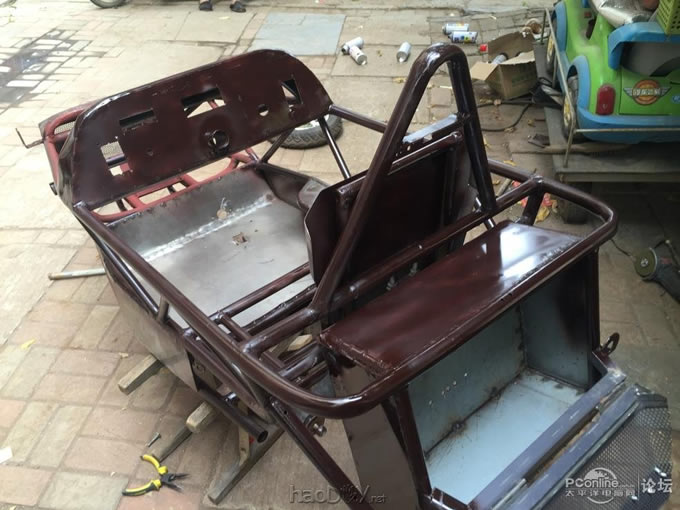

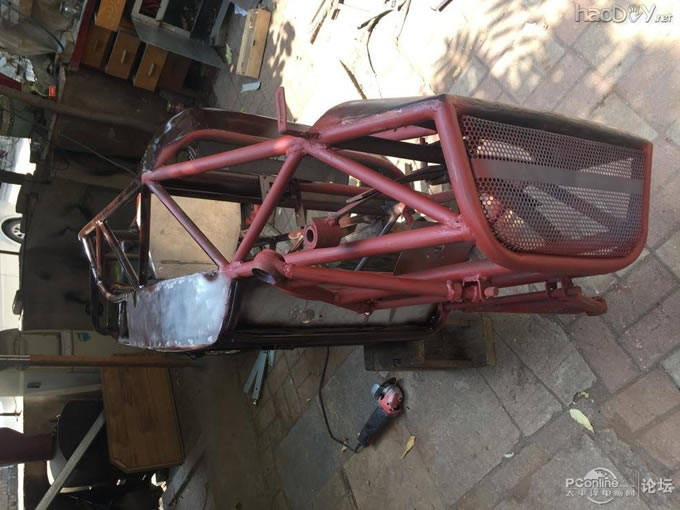

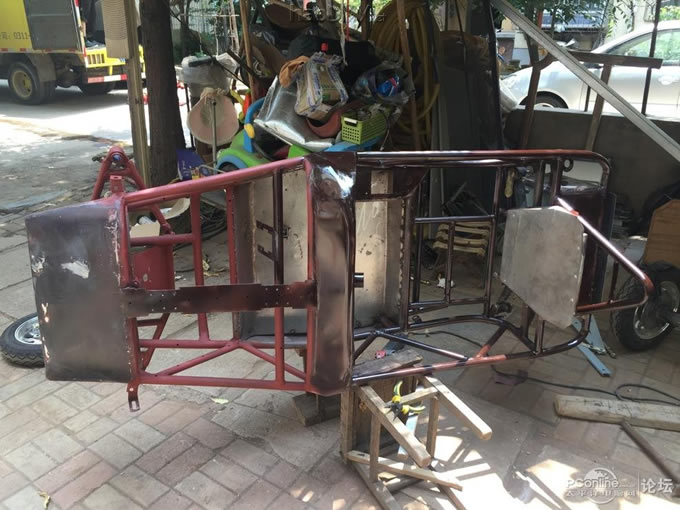

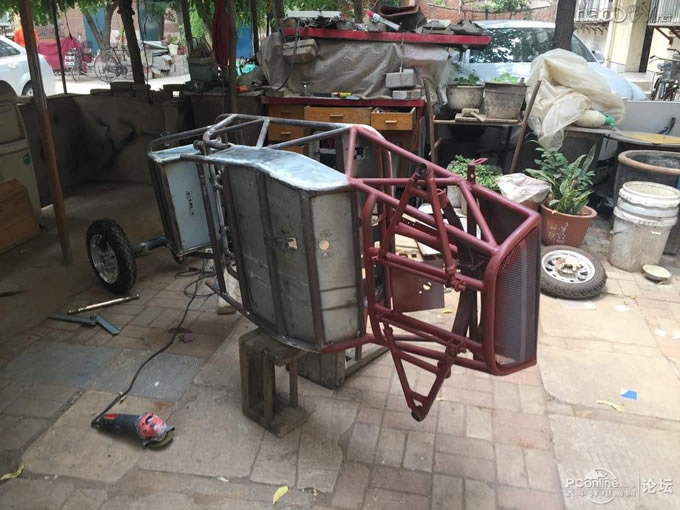

     还喷了一块漆试了一下,这是红色防锈底漆,后又喷上了黑色面漆。

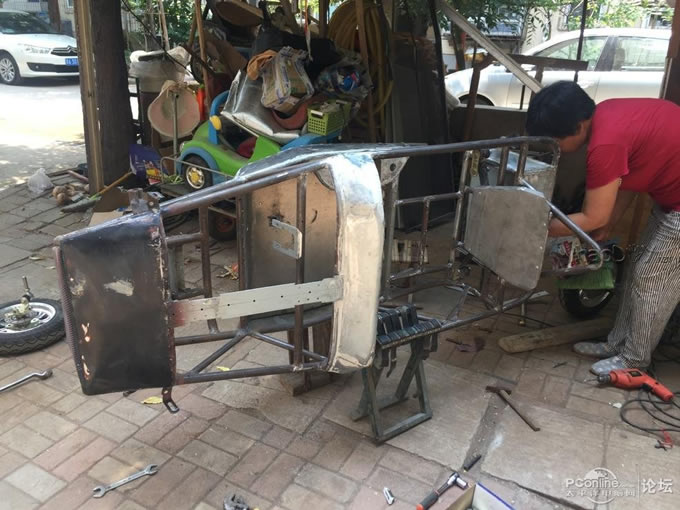

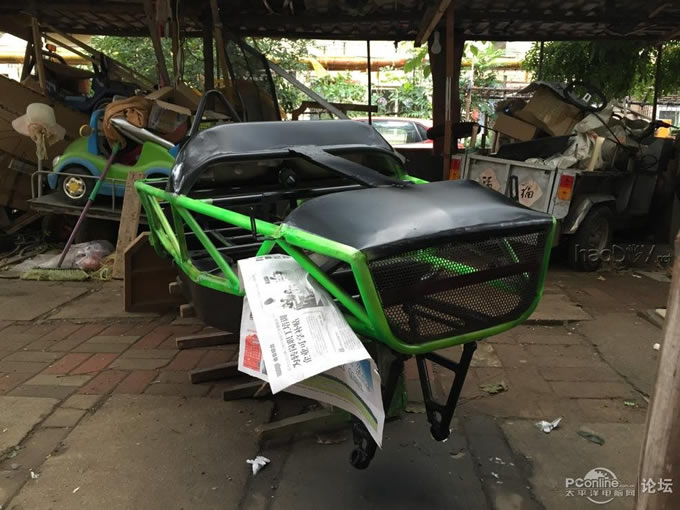

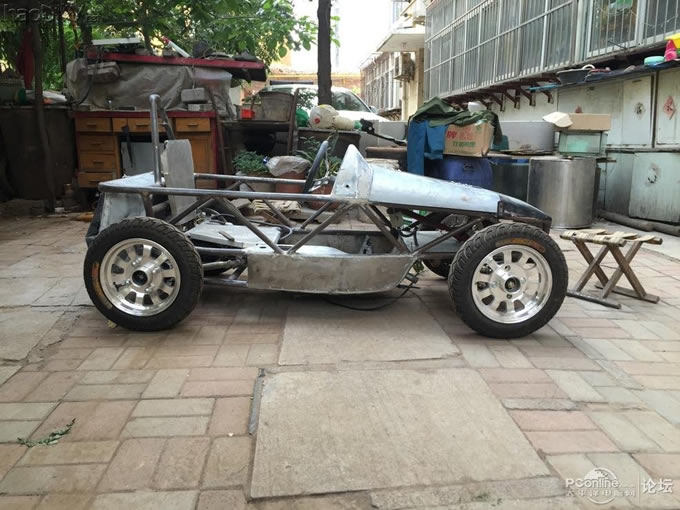

            喷漆前车子就组装,打磨成这样了。

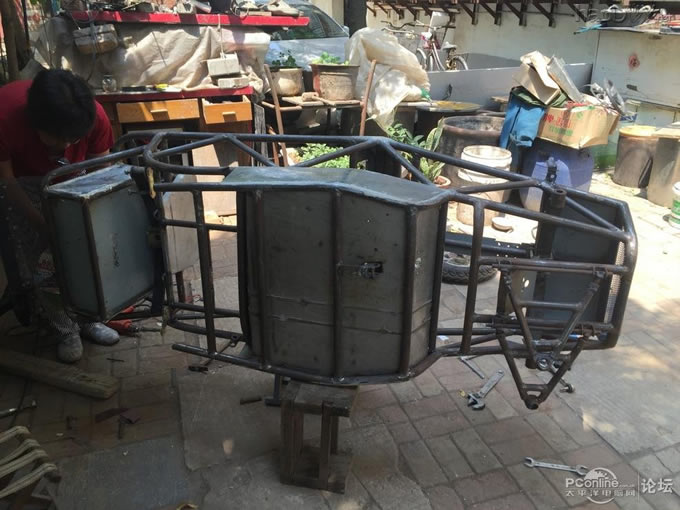

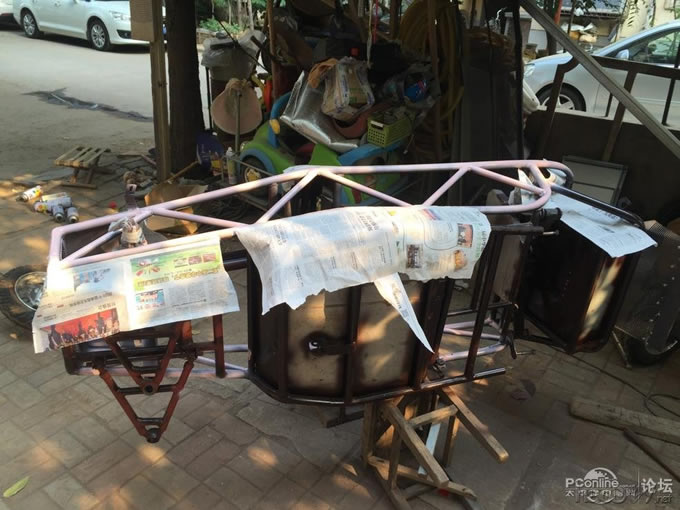

            然后把所以能拆掉的东西拆掉,开始喷漆,虽然用的都是自喷漆,但还是按程序喷了很多遍,第一遍防锈底漆,因为从网上买的时候买少了,只能又去找五金店买的,前前后后用去8罐底漆。

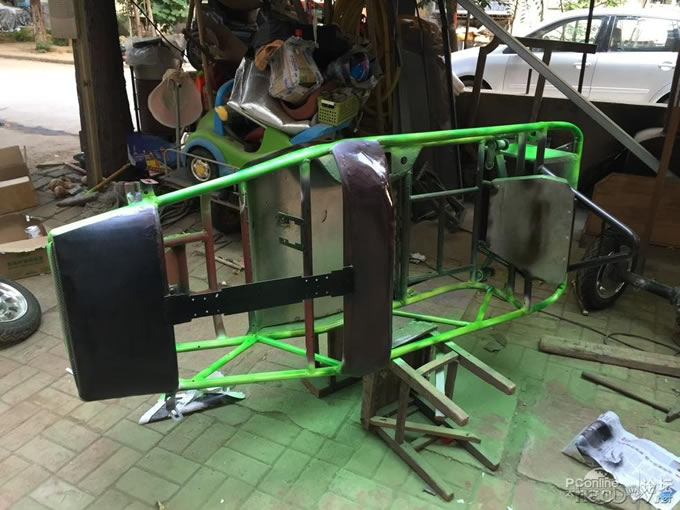

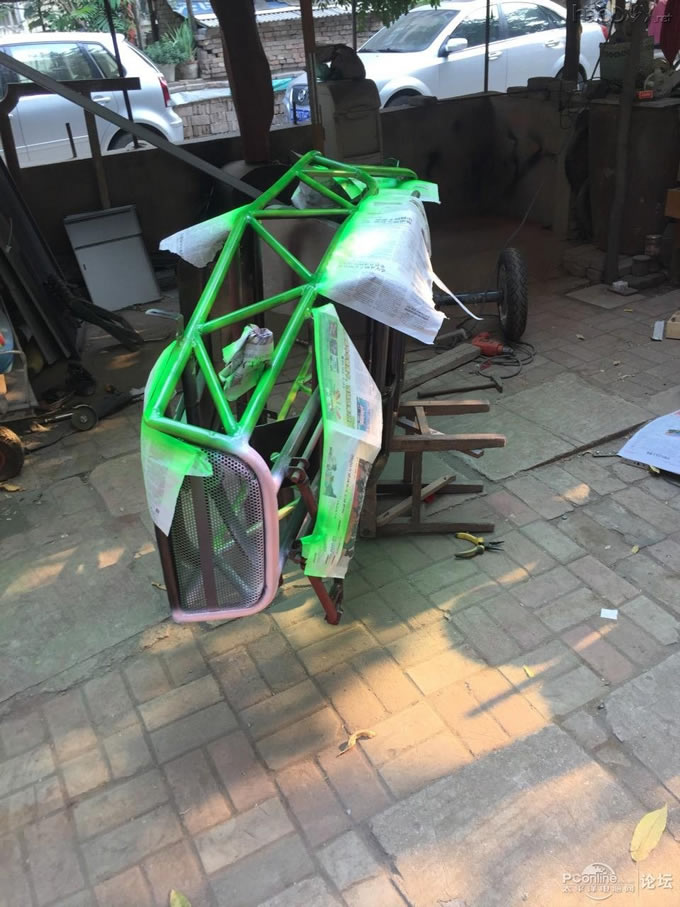

    喷完底漆凉的差不多了开始喷面漆,因为要喷荧光绿色,喷绿色之前必须先喷白色,否则绿色不好看,所以喷了一层白漆,但还是喷薄了,导致后来喷的绿色也不是很均匀。

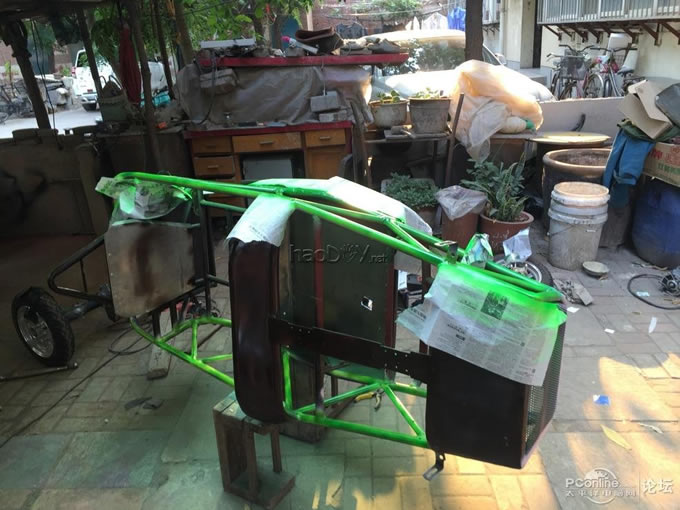

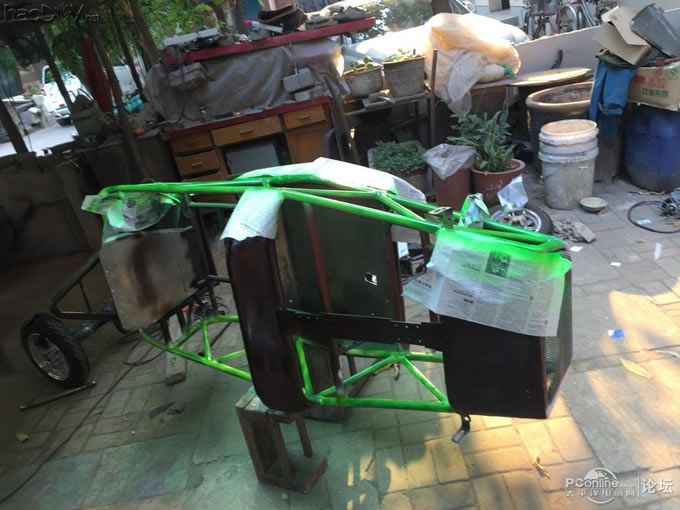

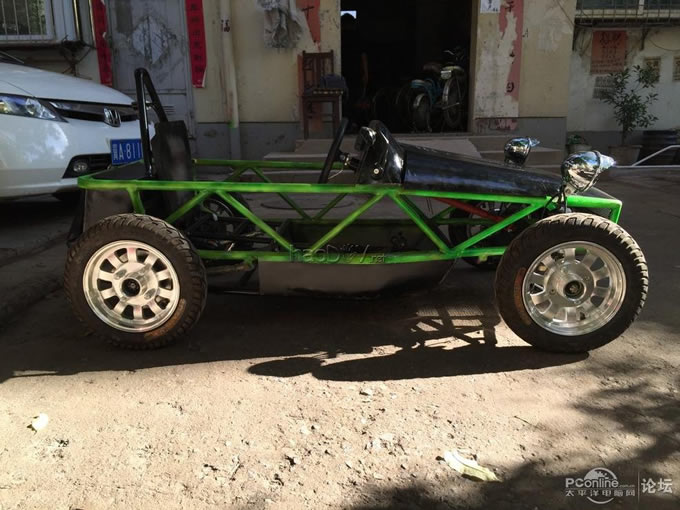

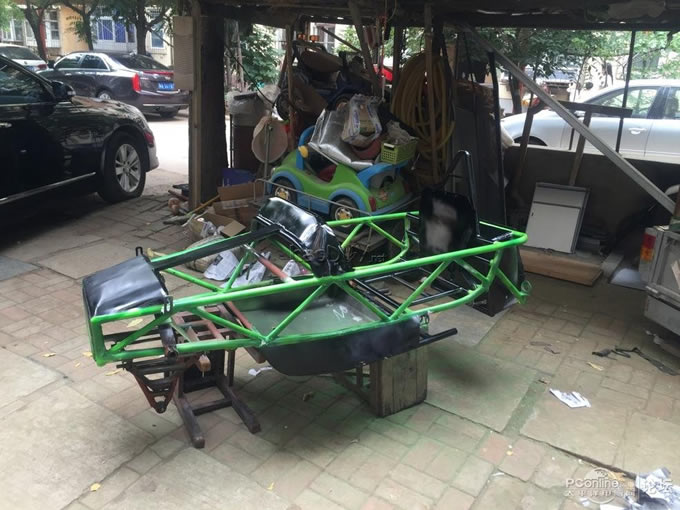

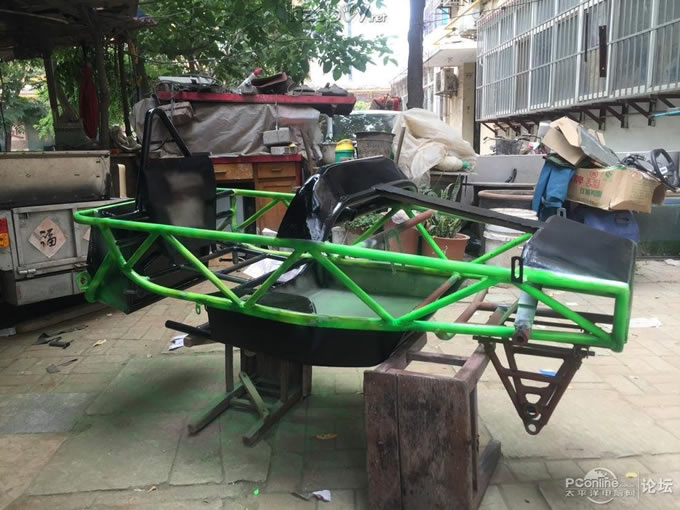

          喷完绿色后又把各个面板喷出黑色,喷漆前前后后花了4天时间。#p#分页标题#e#

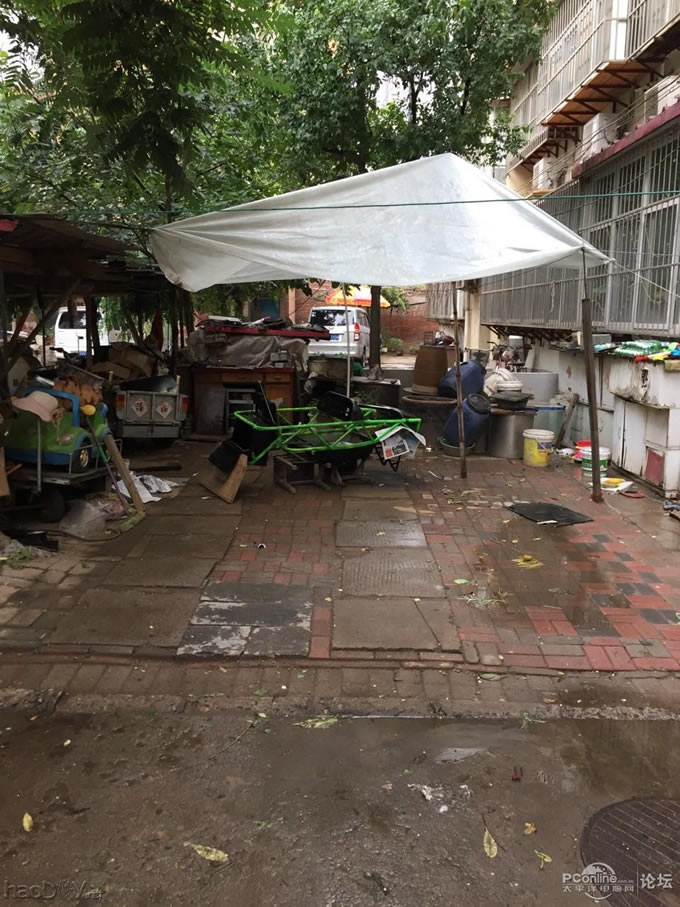

         期间还下雨了,用塑料布支起个棚子继续喷,我喷,我喷,我喷喷喷……






           对了,全部喷完颜色后,又喷了一层亮油,让漆面看起来有点光泽了。

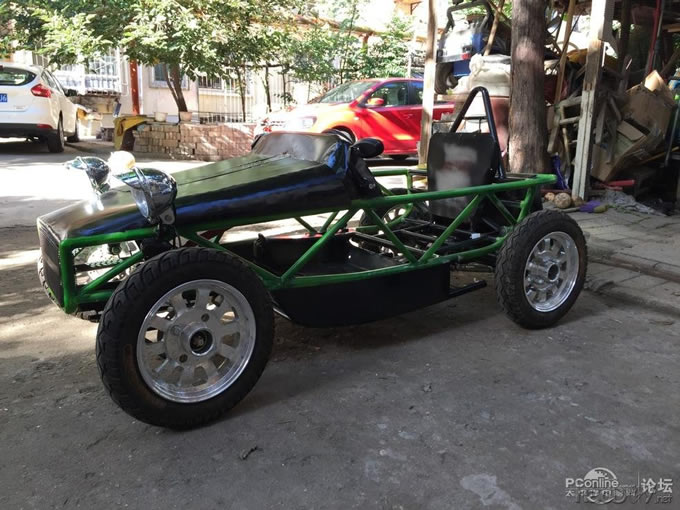

           喷完,晾干,开始组装各个配件,直接上图吧

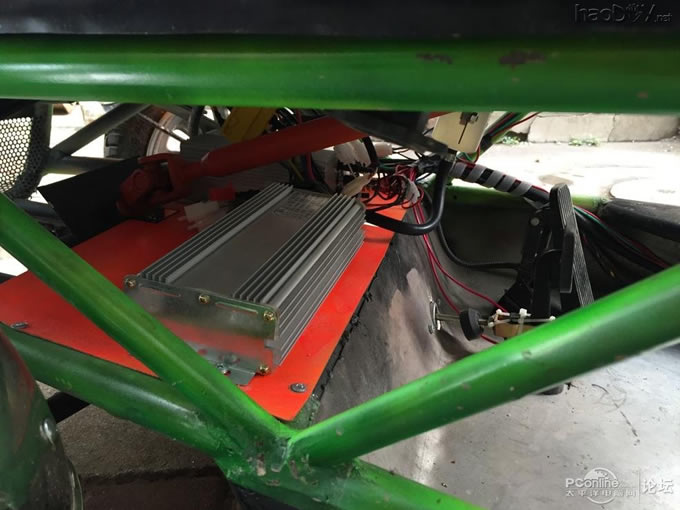

         外观组装好后,还没有任何电子设备。

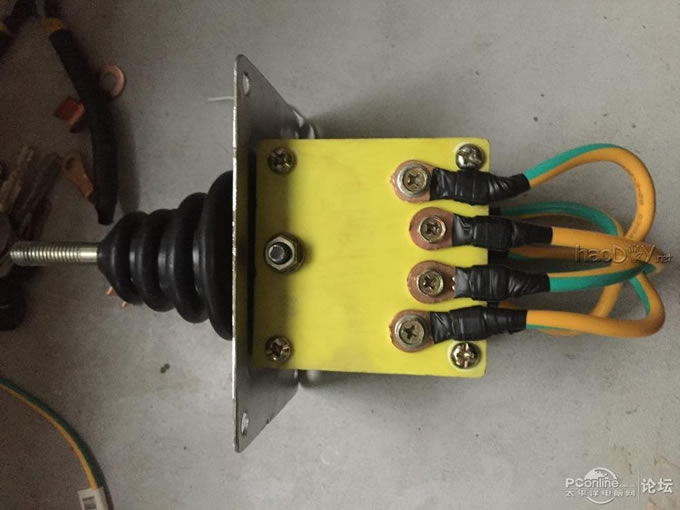

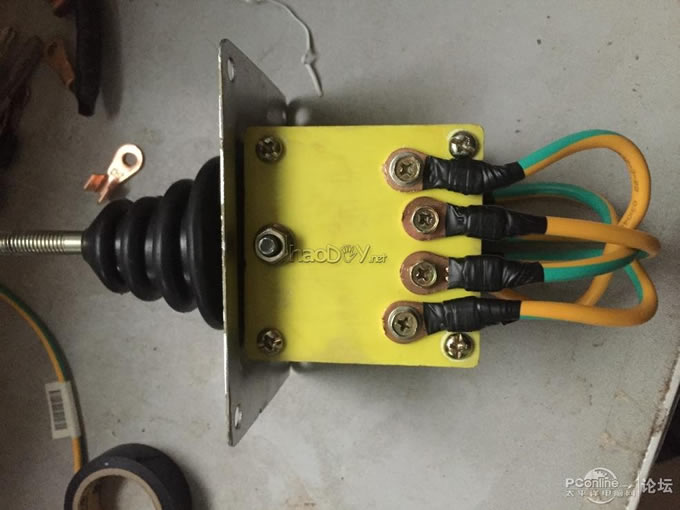

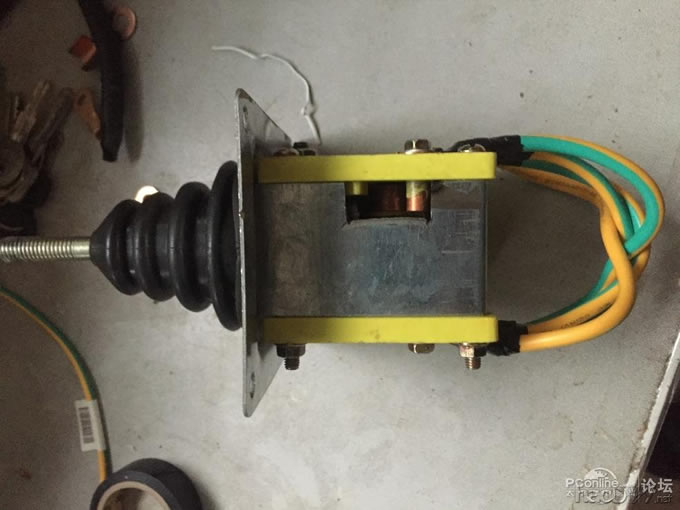

        这是我的换挡器,车子的D、P、R档全靠它了,来看看吧,这样接好后安装上去。

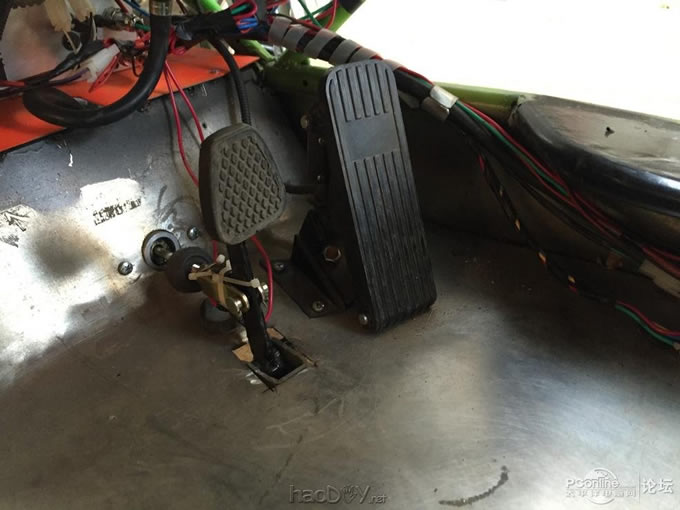

       线的做工还可以吧。

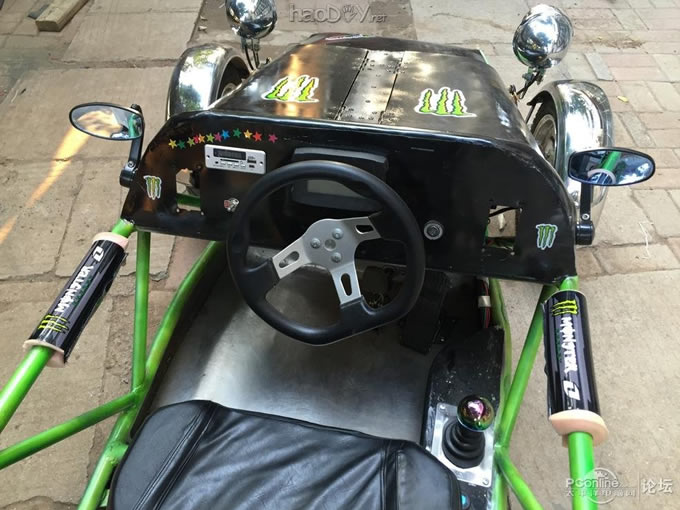

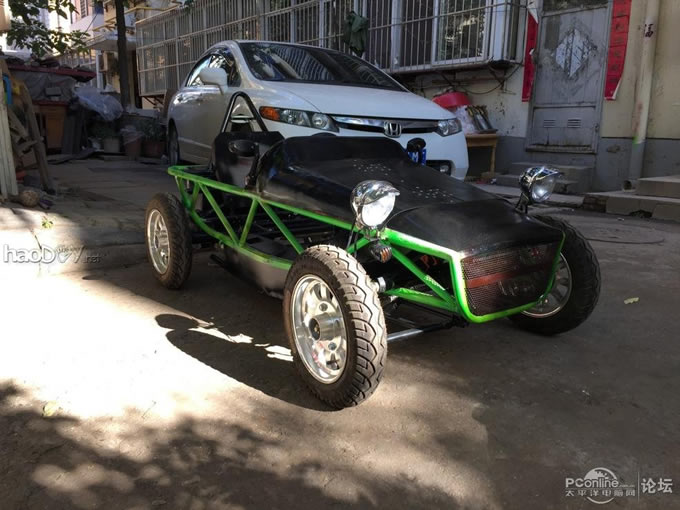

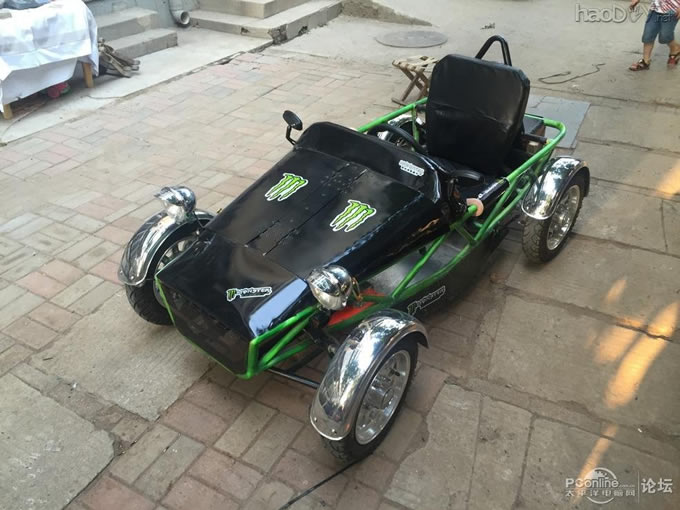

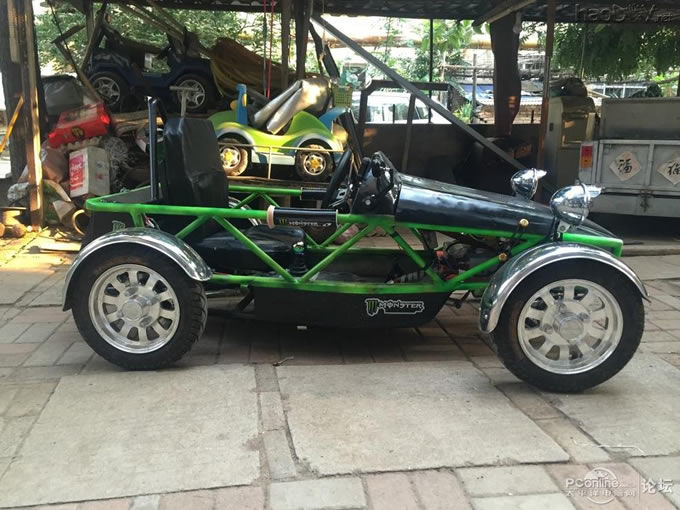

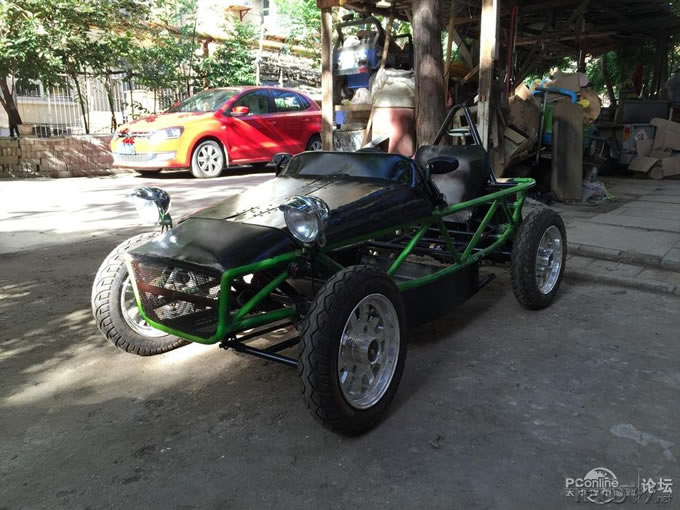

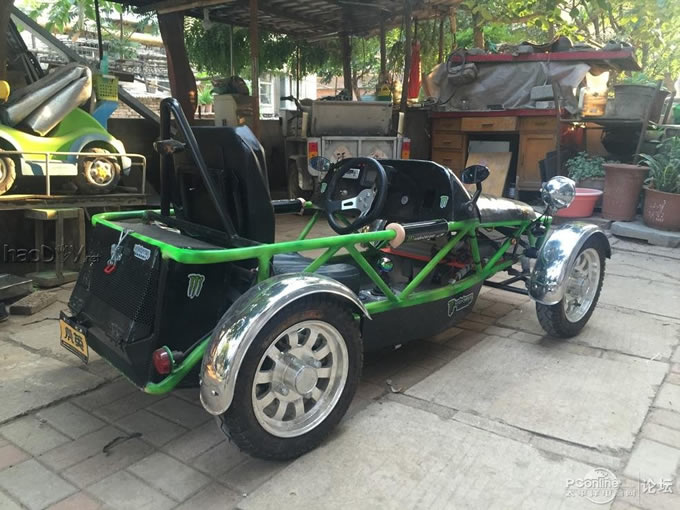

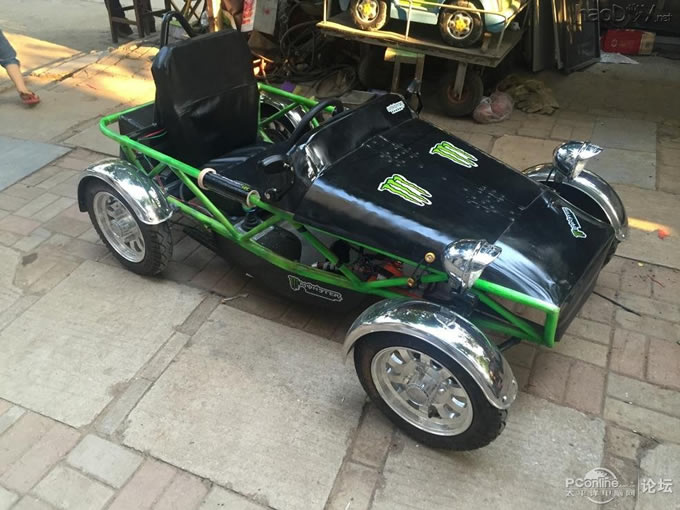

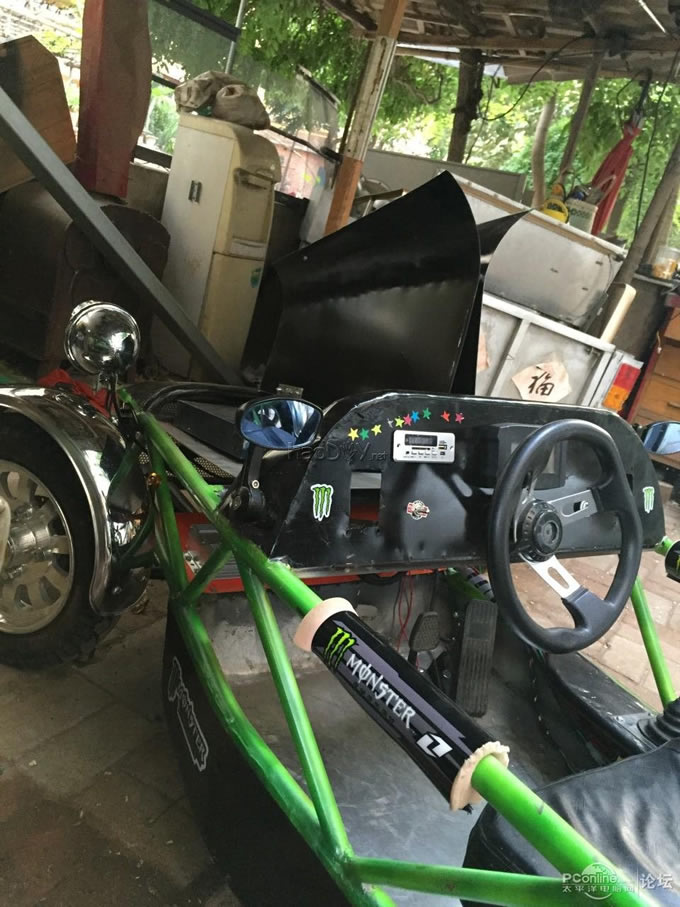

         说了这么多,下面是车子完成后的样子。

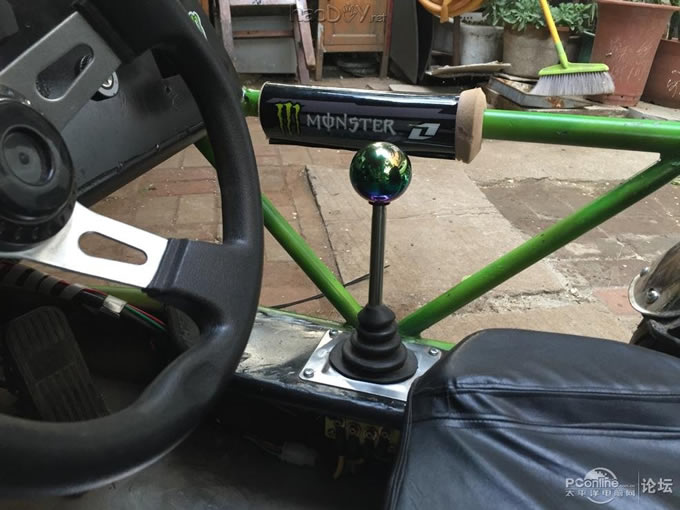

       后来在开着的过程中,发现换挡杆力太大,儿子拨不动,又延长了换档杆

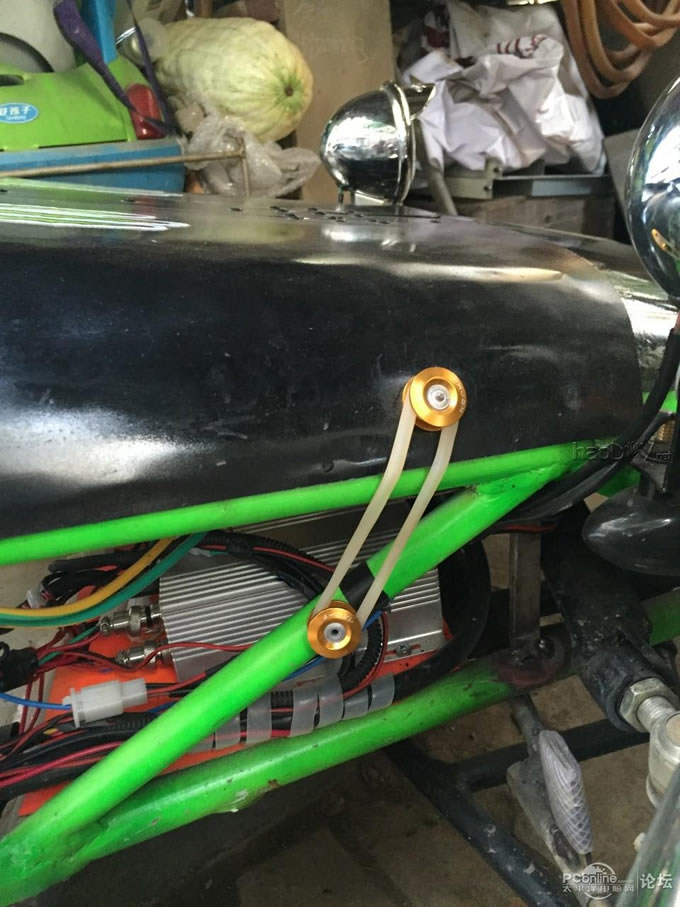

        前机盖固定是用的这个,玩赛车的人应该都见过吧。话说那皮筋还真不结实,用了2天就断了,果断换这个。

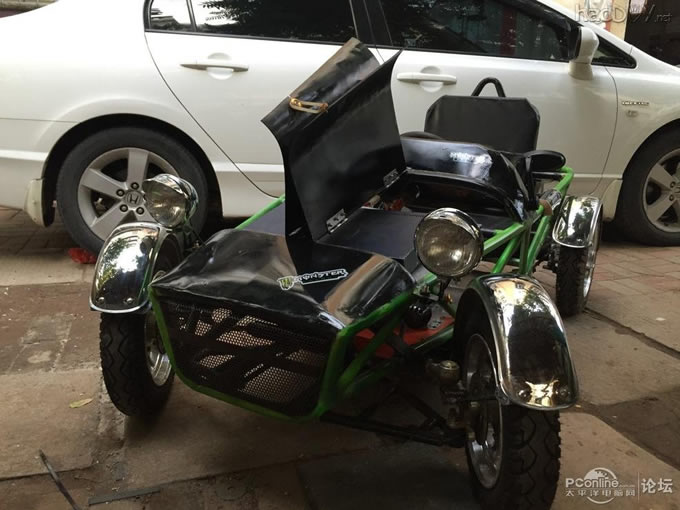

          这是打开后的效果。

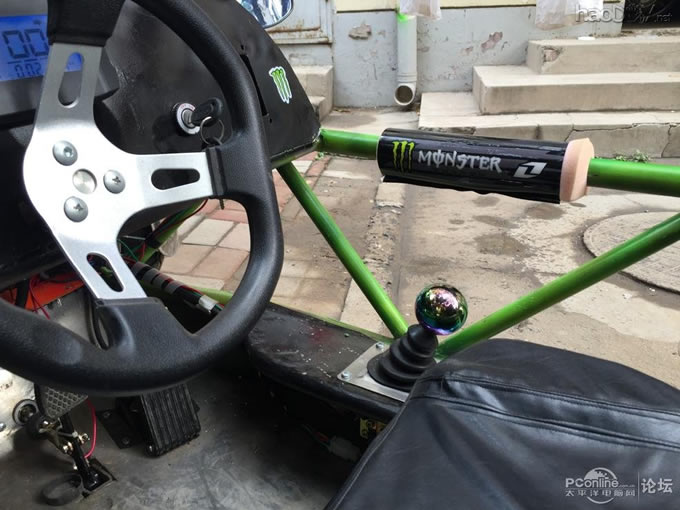

        再说说这车的功能设计吧,首先,在换挡手柄处,档位从前往后是D、P、R档,P档是利用电机的电磁刹车做的,在斜路停车会有一定程度的制动作用,斜度太大就不行了。D、R档就是电动车控制器的前进后退,换档杆后面有一个钥匙孔,这不是车的电源开关,而是S档开关,用钥匙来控制,钥匙由我来保管,就是在没有大人的陪同下,他只能用慢速模式开车,当我在场时,才能用运动模式开车,可以在一定程度上控制他,保证他的安全,话说这还是受到布加迪威航的启发呢。其实还设计了一个遥控器,上面有一个停车按钮,以便他万一玩疯了,能远距离控制他停车,防止发生危险。但是还没有装车,就不做展示了。

     这车跑起来啥样子,来上几个视频吧~

     公园试跑
http://www.tudou.com/v/R7wQRdqnewc/&rpid=420901599&resourceId=420901599_04_05_99/v.swf
    麻花绕桩
http://www.tudou.com/v/onkIMo2vp3M/&rpid=420901599&resourceId=420901599_04_05_99/v.swf
     侧方停车
http://www.tudou.com/v/UGoKEPXCRMU/&rpid=420901599&resourceId=420901599_04_05_99/v.swf
    漂移
http://www.tudou.com/v/N6Kf-H-xRh8/&resourceId=0_04_05_99/v.swf (责任编辑:admin)
