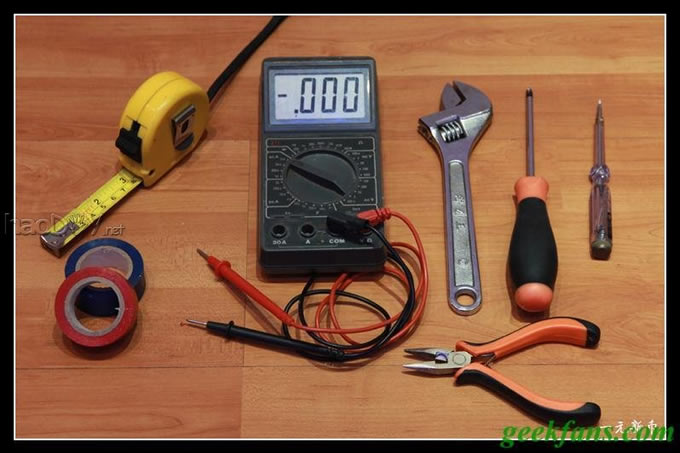

最近一段时刻突然对LED照明着了迷，团结自身的事变经验及对周边情形的感知，一元克日曾颁发了闻名的预言：“将来十年，有两个财富是最具活力的，一个是光转电，一个是电转光!” 光转电，就是太阳能光伏发电体系;电转光，即LED(发光二级管)。这两个行业此刻所发作出来的能量，就比如石缝下的种子萌芽，纵然是泰山压顶，也能破石而出，茁壮生长。各人必将感觉到这两个行业的成长给我们的糊口带来的庞大变革。 一元自从迷上LED，就随着了魔一样，趴在电脑前不分日夜地看了一周多，除了对这个技能自己乐趣浓重外，首要是想找一个吻合的打破口，当令地切入这个行业。很痛惜，打破口到此刻还没找到，为了向率领证明我这段时刻的不正常是有来由，有成就的，一元抉择本身下手做一个LED台灯，作为妻子大人即将到来的生日的献礼。 DIY LED台灯，计划技能要求： 1) 豁亮，要能比家里那盏现用的60W的调光台灯亮; 2) 节能，LED据称光效是白炽灯的4-8倍，也就是到达同样照度的环境下，功率不能高出15W; 3) 低本钱，咱是DIY，网上看到一盏满足的12W台灯，居然要568块，NND钱是越来越不值钱了。本钱方针：100元以下搞掂。 颠末一周的思索，较量，处处找货，终于把原原料和工用具筹备一切。上图。 原料：万用表、卷尺、钳子、扳手、十字螺丝刀、测电笔、绝缘胶。 这块表跟了俺16年了。心爱之物。 扳手是干啥的?答：铝合金型材成型的，用老虎钳会在铝型材上留下陈迹。考究的话还得在扳手的口上垫张厚纸板。

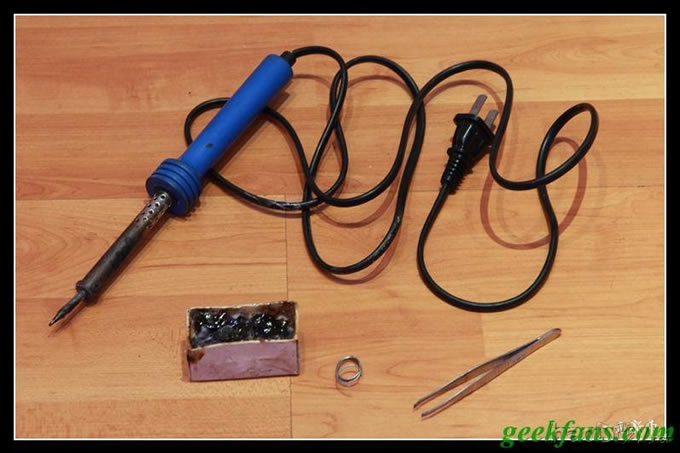

电烙铁、松香、焊锡丝、小镊子。

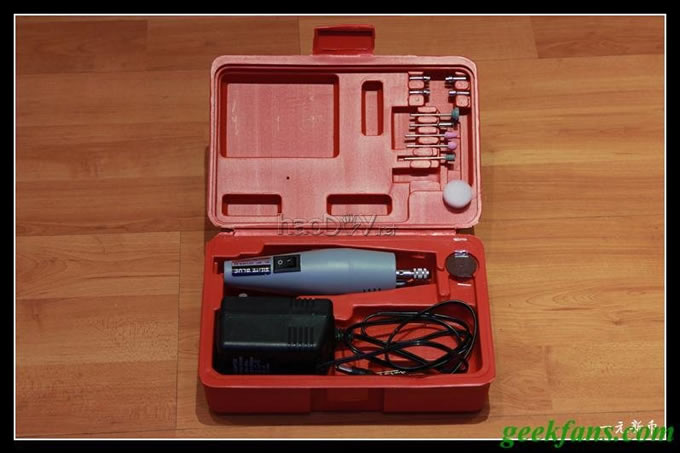

新添置的微型电钻套装，很好用。很喜好。一套5支钻头，尚有几种差异的小砂轮。是居家观光、小家电制作必备之利器。

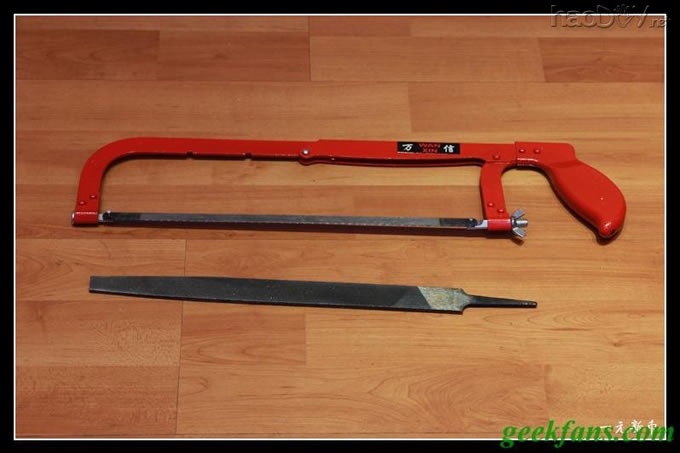

锯子，锉刀

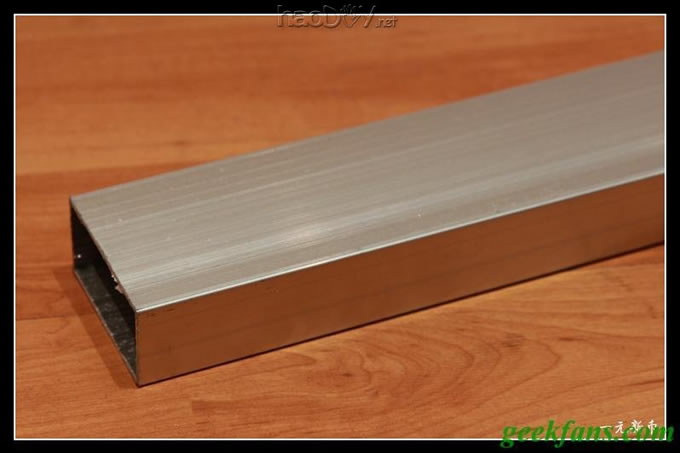

铝合金型材。50×25×682mm。
主角上场啦!LED灯珠。选了1W的大功率的。用于照明的LED灯珠此刻有许多种，为什么选这钟?这是个很伟大的题目。现实上此刻财富界对付选用多大功率的灯珠来构成各类照明体系也是一个一向争论不休的题目，而且都各自操作本身的理论形成了产物系列。横竖我就这么选了。

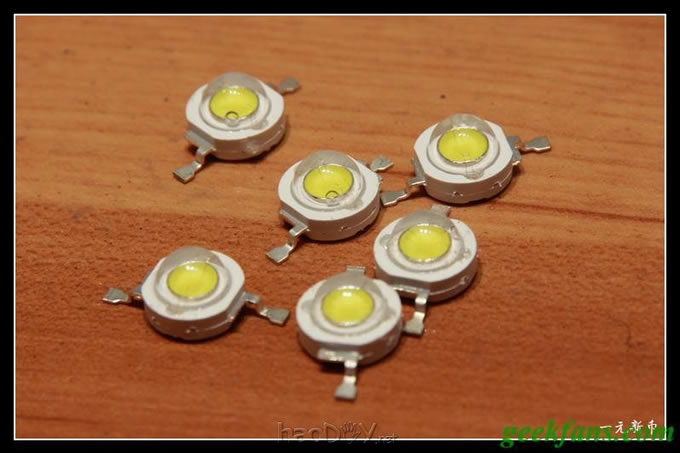

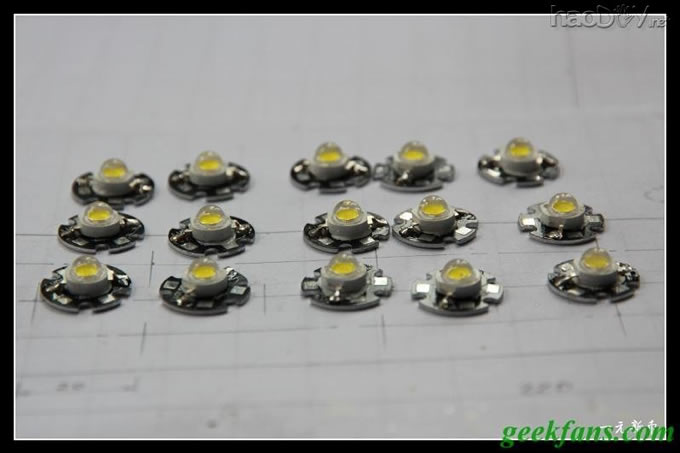

既然是主角，就必然要来个特写。中间的金线清楚可见。我的镜头够犀利吧?!：) 这个LED是正白光的。 哎!就这一句话，又是很伟大的一个题目。(以下略去一万一千字)，总之，照明LED分正白光、暖白光(虽然尚有其余颜色，家用平凡照明以这两种为主)，根基与我们平常的荧光灯、白炽灯所发光的颜色差不多。 不外这个主角没选好，封装的树脂上有个气泡。

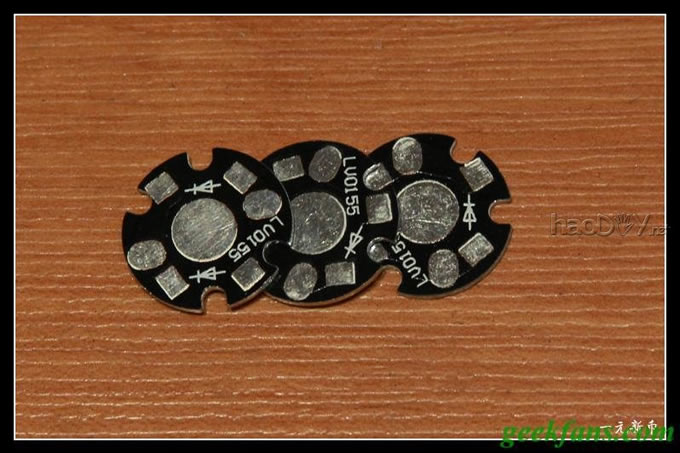

铝基板。

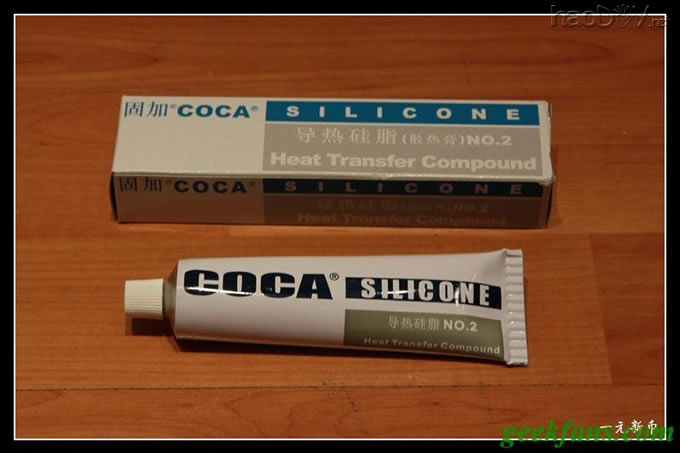

导热硅脂。 这个很重要，固然用量很是小。尚有热缩管，黑黑的，就不照相片上来了。这个管子受热后能紧缩，可以很好地起到绝缘掩护、紧固的浸染。

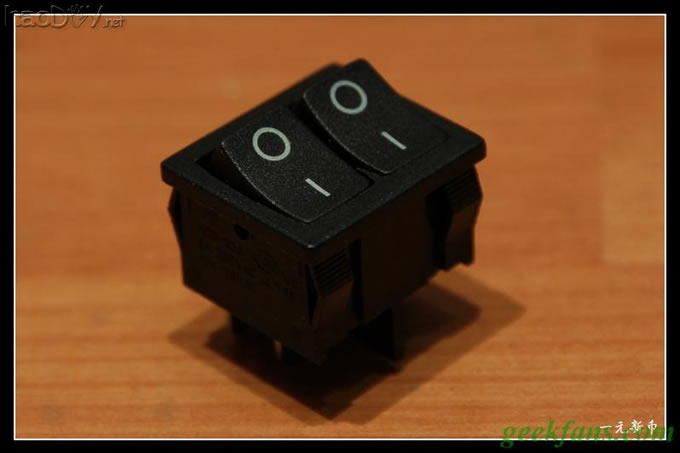

双路开关。

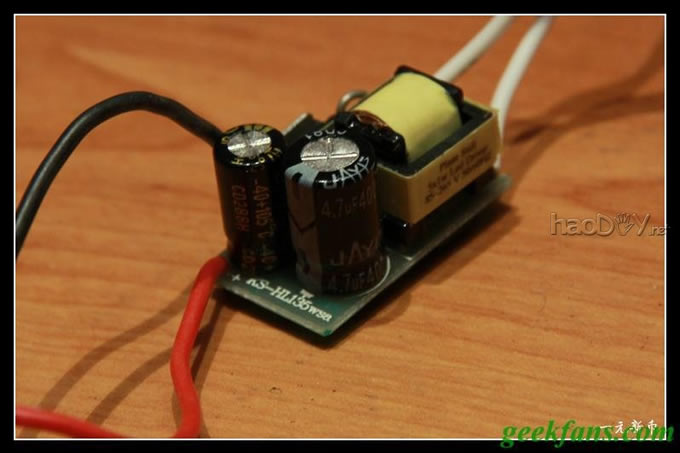

驱动电源。 这个便是是LED灯的心脏，其重要水平不问可知。LED现实上是个二极管，对外部驱动电路有着较量高的要求。假如驱动电源做得欠好，对LED的寿命、输出特征等影响很是大。究竟上驱动电源是今朝制约LED灯寿命周期的瓶颈，驱动电源破坏导致整灯妨碍的比例极高。可是平凡斲丧者在行使LED灯的时辰，只知道灯不亮了，并不必然都能精确地域分是电源坏了照旧灯珠坏了。 一元花了许多时刻来相识驱动电源的市场环境和技能趋势，发明市面上现行的大部门驱动电源都存在各类种种的题目，好比电路布局题目、元器件质量题目、制造工艺题目等。导致这些题目的首要缘故起因，一是本钱，二是出产批量。 驱动电源按照其电路布局分为断绝和非断绝两种，一元颠末当真思量，选择了断绝电路布局。从制造本钱上说，断绝式显然要高不少，可是相对更安详。 无论断绝还长短断绝，从技能上说，绝大部门都回收已成熟的电路技能，换句话说，是较量老的技能，至少给我的感受是与LED灯技能新锐节能前锋的身份不匹配。好比其输入部门，险些都回收了桥式整流，虽然简朴靠得住成熟低本钱，可是这个电路的功率身分偏低，假如大批量应用，会对电网造成谐波滋扰，并不是那么“绿色”。 一元自信，假如我本身来计一律款驱动电路，会比此刻市面上可见的大部门产物都好。可是必定卖不出去，本钱太高。 既要自制又要好，确实是难办。市场本身作出了一个选择，在本钱和菩巧间找到了一个均衡点。不外我认为这个均衡点有点过分方向于本钱了，但愿此后可以或许主动向品格这边转移。 接头了这么多，最终我照旧选择了一款制品驱动电路，看器件和工艺，还行。

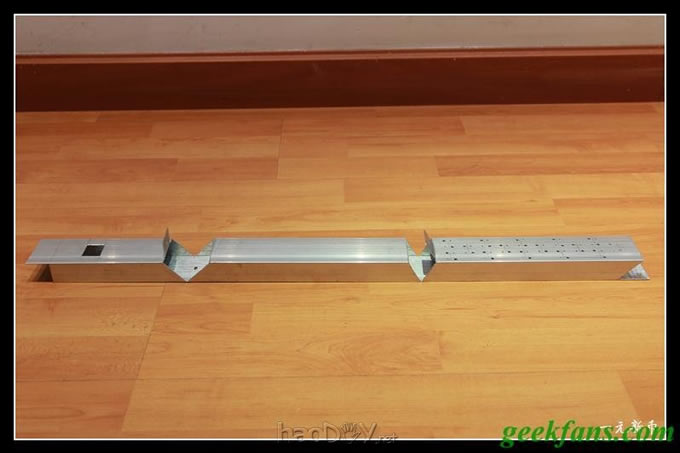

对象都备齐了，该干活了。 我的设法是这样，把铝合金方管加工后通过两次折叠，实现灯座、灯臂和灯头一体化，铝合金既是布局支撑件，灯珠、开关等均直接安装在其上;又是潜伏件，全部的走线均从内部走;同时也是散热片，以担保LED灯珠不会因过热而死灯。 说得简朴，实验起来还真不轻易。为担保一次乐成，我在纸上画了几张草图并不绝修改，各部门的尺寸均准确计较。好比总长度，由于我从梅林买来的铝合金只有这一根，要是弄坏了就得再跑一趟，这是我极其不肯意看到的。 划线、锯、锉、钻。累滴偶腰都直不起来了。
俺不是钳工，以是干出来的活儿真是寒惨，拿不脱手。 虽然俺连电工也不是。俺也不知道俺是干嘛的。

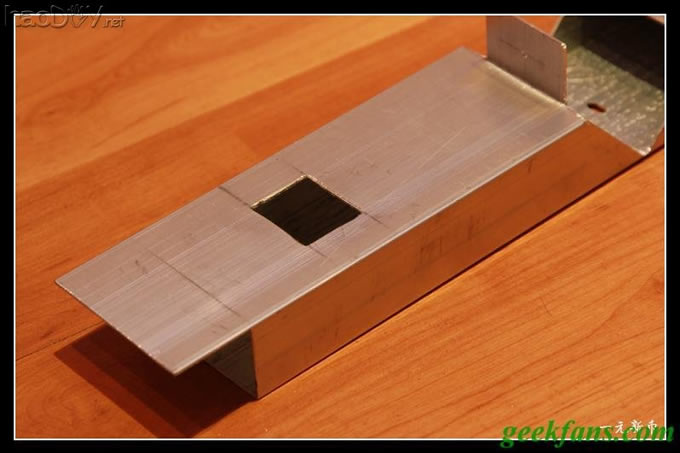

开方孔，金加工里有个术语“排孔”，可不是这么好排的。

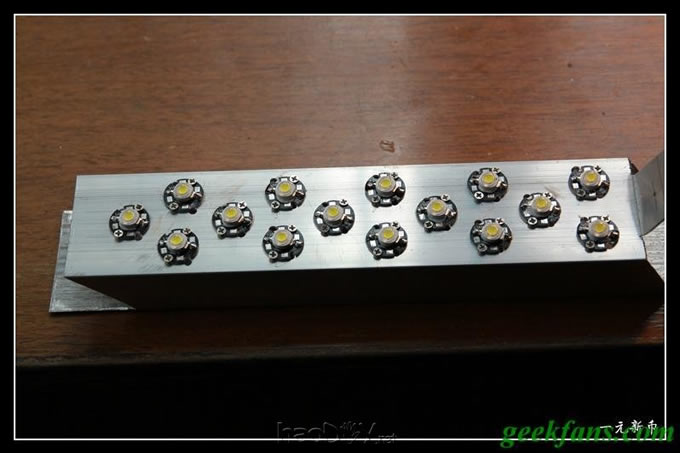

焊接。 灯珠焊在铝基板上，中间要涂导热硅脂，灯珠要分正负极。 灯珠的焊接要求较量高，理论上，焊接温度不能高出250℃，焊接时刻不能高出3S，不然也许导致灯珠的破坏。俺的焊接技能照旧不错滴，所有一次焊接完成，焊点圆润丰满。经检测，无一破坏。 这是焊接好的灯珠。下面垫的是施工草图。
安装。
全部的接线都已完成，上电测试通过。 |
