制作仪表盘式的创意时钟设计、制作教程

时间:2013-01-14 17:26来源:网络 作者:网络整理 点击:

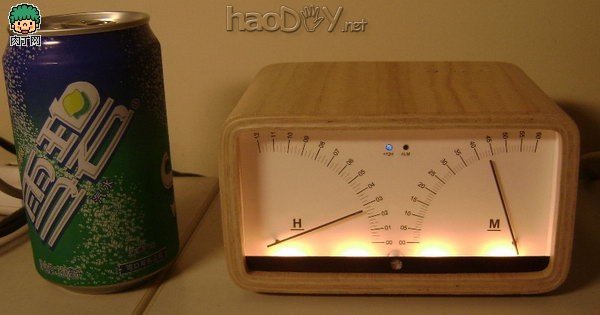

Andy制作了这款 Geek 专用的特色时钟,钟面是两个仪表盘,左边的标示小时,右边的标示分钟,相当直观。 这里的小时是12进制的,所以中间还有一个AM/PM的指示灯,

Andy制作了这款Geek专用的特色时钟,钟面是两个仪表盘,左边的标示小时,右边的标示分钟,相等直观。



制作仪表盘式的创意时钟设计、制作教程

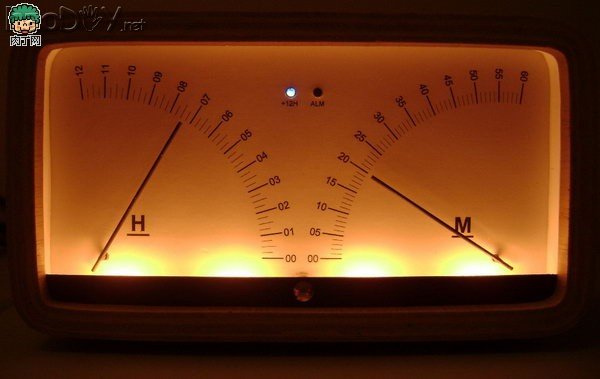

这里的小时是12进制的,以是中间尚有一个AM/PM的指示灯,上图所示的就是7:20 PM,它的右边是一个闹铃状态的指示灯。



制作仪表盘式的创意时钟设计、制作教程



做为一个Geek时钟,它还具备以下成果:

RGB彩色LED背光,16级亮度,理论上可以示意16 * 16 * 16种颜色。

光感开关,自动节制背光灯的亮灭,行使的是LLS05A光电传感器。

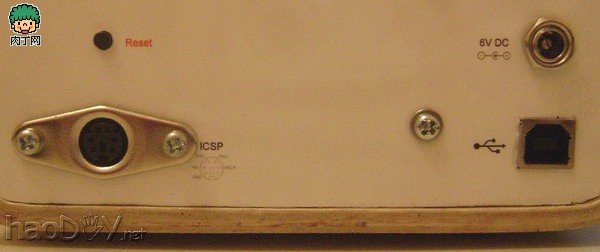

USB接口修改全部配置信息,同时可以操作pc机同步,保持时钟的精确性。

自带烧录接口,可以随时变动节制措施。



制作仪表盘式的创意时钟设计、制作教程

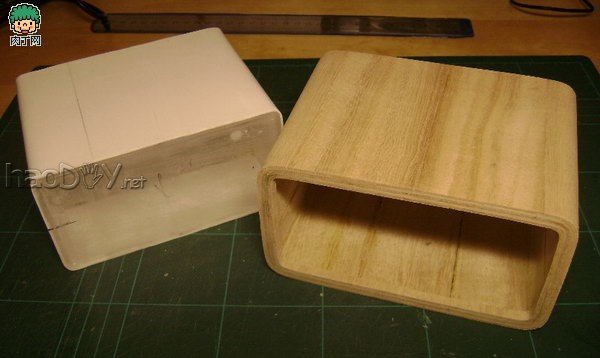

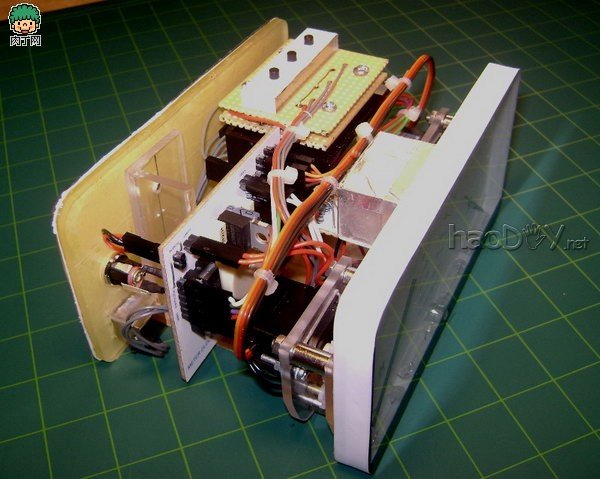

主体部门由两个盒子套起来构成,内部是亚克力小盒子,外部是多层胶板的木盒。



制作仪表盘式的创意时钟设计、制作教程

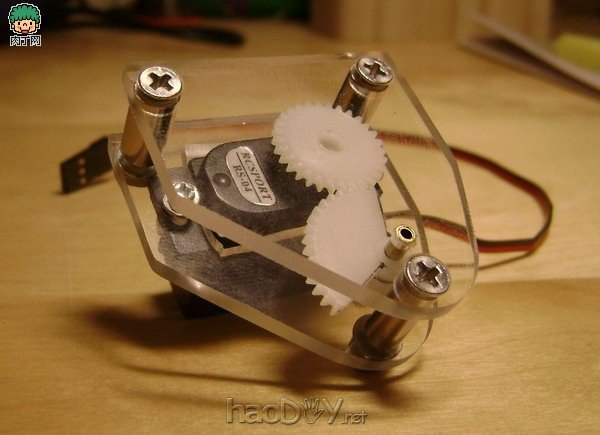

最重要的指针驱动是两个遥控模子上常用伺服电机。



制作仪表盘式的创意时钟设计、制作教程

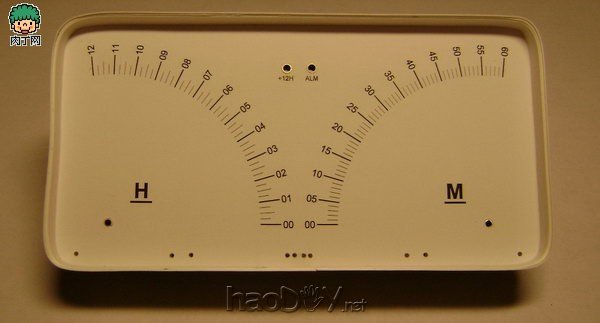

仪表盘面先通过DesignCAD计划好,然后打印出来,粘贴在一块亚克力板上。



制作仪表盘式的创意时钟设计、制作教程

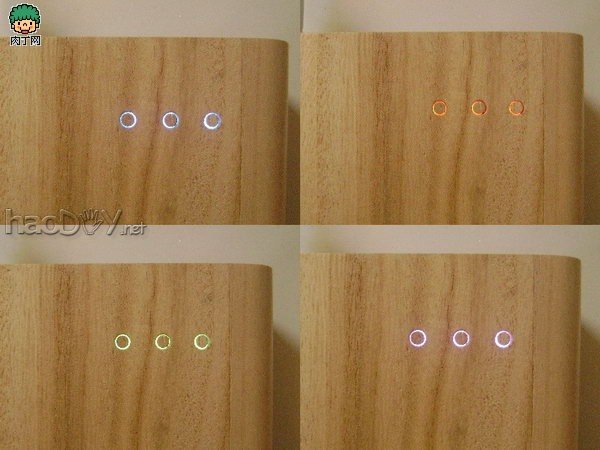

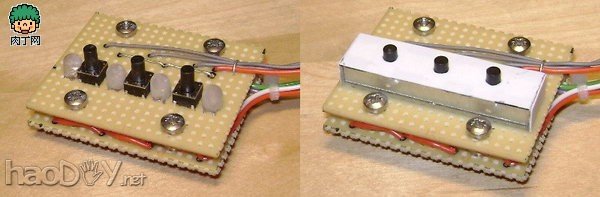

配置按钮,同样带彩色LED背光



制作仪表盘式的创意时钟设计、制作教程





制作仪表盘式的创意时钟设计、制作教程

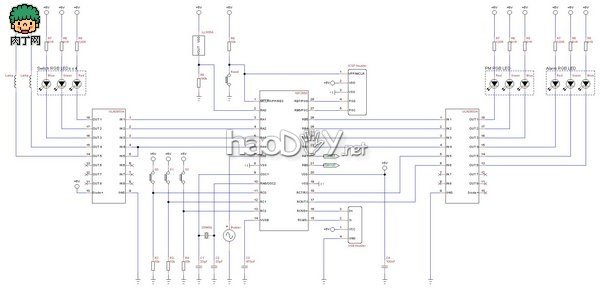

电路图(清楚大图请下载文章末端的附件)



制作仪表盘式的创意时钟设计、制作教程

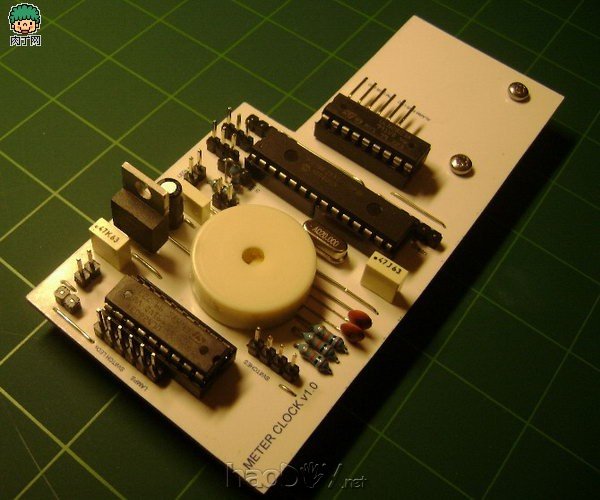

制品PCB,用的是PIC的单片机18F2550



制作仪表盘式的创意时钟设计、制作教程





制作仪表盘式的创意时钟设计、制作教程

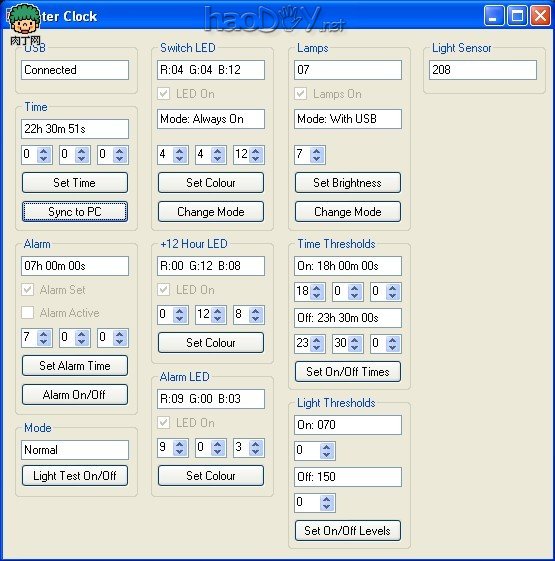

PC端的节制措施,有着富厚的参数配置成果。



制作仪表盘式的创意时钟设计、制作教程



完备代码资料:MeterClock.rar

更具体的信息请会见:作者网址
