科技小制作-用电子表制作高精度定时器的原理及方法

时间:2017-06-01 16:22来源:本站 作者:haodiy 点击:
用一个普通五功能电子表表芯,加装一个放大器,就可以构成一台高精度定时器。它的最大设定值可达10小时,可对电风扇、收录机、电视机等家用电器进行定时关机。

  用一个普通五功能电子表表芯,加装一个放大器,就可以构成一台高精度定时器。它的最大设定值可达10小时,可对电风扇、收录机、电视机等家用电器进行定时关机。

科技小制作-用电子表制作高精度定时器的原理及方法

科技小制作-用电子表制作高精度定时器的原理及方法

  工作原理

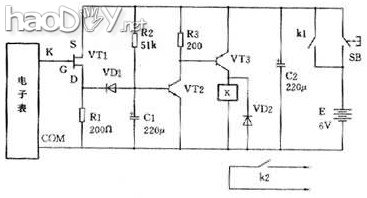

  定时器的电路是如图。五功能电子表一般采用3位半液晶显示屏,包括冒号,共24划。其中十时位的两划“|”,仅在10~12时显示为高电平,其余时间为低电平,把十时位信号取出即可用来作定时控制信号。由于笔划信号负载能力很低,因此电路中VT1采用场效应管,以提高电路输出阻抗。VT1的栅极G接至电子表十时位笔划段输出端K,当电子表时钟显示在1~9时时,按一下SB,因K端为低电平,VT1导通,源极D为高电平,二极管VD1截止,VT2导通,VT3也随之导通,继电器K通电吸合,其常开触点K1闭合使电路自锁,另一个常开触点K2闭合可接通被控家电的电源。当时钟走时到达十时整时,K端输出高电平,VT1被夹断,D极为低电平,VD1导通,VT2截止,VT3因失去基极电流而截止,继电器K释放,触点K1、K2跳开,家用电器关闭,定时器也就不耗电。

  元器件选择和制作

  VT1可用3DJ6结型场效应管;BG2为9013型硅NPN三极管,β值大于100;VT3为9012型硅PNP三极管,β值大于100。VD1用1N60或2AP9型锗二极管,VD2用1N4148型硅开关二极管。电阻均为RTX型1/8W碳膜电阻器。电容均为CD11-10V型电解电容器。K可用JRX-13F、DC6V型继电器。SB为普通小型按钮开关。

  电子表可用普通廉价的五功能电子表,其表芯一般采用13线引线电路。左起第一线即为公共电极端COM,第二线为十时位信号输出端K。用两根细漆包线,线头刮去漆膜,搪上焊锡,将线头贴在表芯的COM和K引线上,然后粘上胶带纸封固,再将线头另端接入电路。

  调试

  先将导线短接按钮开关SB,使电路始终接通,调整电子表显示时间为10时,调节电阻R2的阻值要求继电器K释放,当显示其它时间(1~9时)时,继电器吸合,电路即为调好。然后撤去SB短路线,即可投入使用。

  使用

  首先要调校电子表时间,使电子表所显示的时间与10:00之差为所要设定的定时时间。例如,需要延时5小时40分钟后电风扇断电,则电子表应调到4:20。然后按一下SB,定时器通电工作,K1吸合使电路自锁,K2吸合使电风扇通电运转。经过5小时40分后,电子表显示10:00,继电器释放,K1、K2跳开,定时器和电风扇均断电停止工作。如将K2改用继电器的常闭触点,就可以实现定时开启家用电器。
