科技小制作-制作电动喷水机

时间:2017-06-01 08:03来源:本站 作者:haodiy 点击:
电动喷水机是由玩具电动机和一个小型轴流水泵组成的。轴流水泵是用铁质易拉罐皮制作的。小喷水机可用来做花卉盆景上的喷泉、人造小瀑布等,在居室内可起到调节空

  电动喷水机是由玩具电动机和一个小型轴流水泵组成的。轴流水泵是用铁质易拉罐皮制作的。小喷水机可用来做花卉盆景上的喷泉、人造小瀑布等,在居室内可起到调节空气湿度和美化环境的作用。

  一、材料准备

  1.铁质易拉罐。

  2.橡胶套管。

  3.国产131玩具电动机1个。

  二、制作

  (一)轴流水泵的制作

  1.按图1中数据在铁皮上划线。沿图中外周边裁剪后,加工制成水泵外壳边框,见图2。

  2.按图3在铁皮上划线,沿外周边裁切后,做成近似椭圆形的铁片。然后在图3所画内圆的8等分线上及内圆圆心上各钻一个直径2毫米的小孔;在椭圆形铁片的长径上,离内圆圆心22毫米处,再钻一个直径3毫米的小孔。剪一条长15毫米、宽10毫米的铁皮,在直径3毫米的铅丝上卷成圆筒,交接处用锡焊住,再将圆筒焊接到椭圆形铁皮的直径3毫米小孔上,做成泵壳上盖,如图4。再按图5,在铁皮上划线,沿周边裁切后做成泵壳下盖。

科技小制作-制作电动喷水机

科技小制作-制作电动喷水机

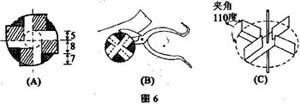

  3.按图6(A)在铁皮上划线,沿周边实线将铁片剪下,如图6(B)。再将图中有暗影的部分剪去。将图中有斜线的部分剪开,向一个方向弯110度,做成水泵打水轮,如图6(C)所示。

科技小制作-制作电动喷水机

  (二)电动机支架的制作

  按图7在铁片上划线,在图中心钻一个直径24毫米的孔(即电动机外壳直径),然后沿周边裁切后,按图中虚线折成图8的样子。

  (三)整体组装与焊接

  1.按图9将上述部件用锡焊接、组装到一起。
