首先对于无线输电作一个声明有人说“这个其实不能称为无线输电，只能称为非接触输电。”我也不知道什么是真正意义上无线输电。但在这篇文章中我就把它叫做“无线输电”，下面就来看看制作步骤吧！

　　前几天做的无线输电实验木有公布电路图，今天我把它电路图公布一下，很简单希望有极客可以做一下

　　这次我把某些元件焊在了洞洞板上：

　　**************步入正题，电路图(画得不好，拍歪了.........)：

　　哦错了，重新上图（VT1和VT2间少画了一个可调电阻）补上：

　　图中心的是NE555（黑色的）；每个元件都用蓝色线条圈了一下（不小心圈了线圈），有一个电容，2个三极管，4个可调电阻。

#p#分页标题#e#

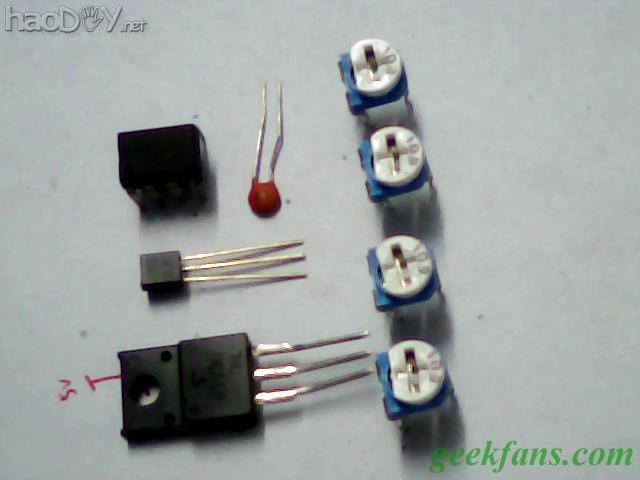

　　所有元件：

　　可调电阻（PR1,2,3,4）是10KΩ的，

　　最大的元件是一个PNP三极管VT2（不需要特定型号，只要它可以带动线圈就行）最好输出电流在2A以上 如B772，A1930；

　　中间小的三极管是NPN型的VT1，用来带动VT2 如8050;

　　黄色的是瓷片电容（别的电容也可以，容量越小越好） 如标着333的电容（不懂怎么算容量）

　　8脚芯片就是NE555

　　按照电路图做好就可以工作了，很简单吧!!!!

　　接上线圈，调整所有电阻阻值，就可以调整输出电压和电流。

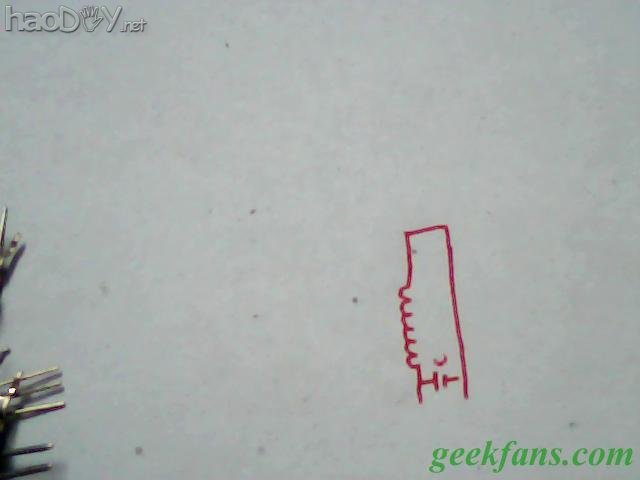

　　如果想让电流再大一点，可以这样接电容C在线圈上（容量忘了记，应该在47微法左右）

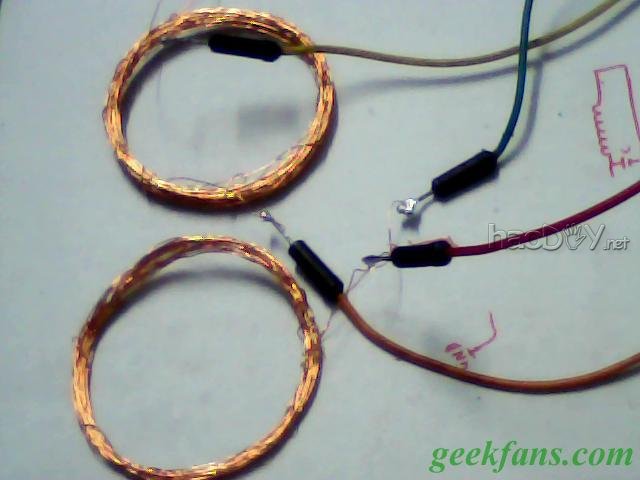

　　我做成功的发射线圈有28圈，接收有62圈（用电机里面的铜丝绕的）直径3cm.........
