科技小制作-复式光学生物显微镜的制作过程

时间:2017-05-31 10:51来源:本站 作者:haodiy 点击:
同学们,这次给大家带来一个显微镜的制作教程,通过制作,可以提高大家的动手能力,也能享受成功的喜悦,了解显微镜的结构,更能对生活的一些东西进行有意义的分

  同学们,这次给大家带来一个显微镜的制作教程,通过制作,可以提高大家的动手能力,也能享受成功的喜悦,了解显微镜的结构,更能对生活的一些东西进行有意义的分析。显微镜的作用相信大家都非常了解,下面就跟小白姐姐一起来看看制作过程吧!

科技小制作-复式光学生物显微镜的制作过程

  相信大家看过不少制作简易显微镜的教材吧,但是能看到制作复式生物显微镜的教程一定不多,一般大家看到的都是单镜头显微镜,此类显微镜的制作方法比较简单,一般分两种方法制作,一类是直接用聚光电珠前端的聚光镜来做,一类是用米粒大小的碎玻璃用镊子夹住放在酒精灯上烧,直至熔化在引力作用下形成一小玻璃圆球即成,此类单镜头显微镜(实际可以说是高倍放大镜)最高放大倍率一般在80-200倍左右,视场小,造成观看画面晕暗,感觉吃力。现在我给大家介绍的这款复式显微镜就不存在这类问题,视场大,画面明亮,放大倍率可以根据不同镜片组合成不同放大倍率。在这里我给大家介绍的是放大160倍显微镜,即物镜20倍X目镜8倍=160倍,如果更换不同放大倍率的放大镜,可以组成不同的放大倍数,如把目镜也换成20倍的,即20X20=400倍,但是放大倍率的提高,画面的亮度就会大打折扣,比如我曾经看到厂家生产的1500倍的显微镜,画面已经暗得不得了,如果没有外加光源的话,看起来很吃力。因为我们不容易搞到光学镜片,在这里我只做到160倍,画面和清晰度还是非常不错和优秀的,感觉和厂家生产的非常接近,如果用这类镜片制作,在200-300倍之间还是可以的,主要是更换不同焦距的镜片。

  首先是材料:厚纸、胶水、放大镜,木板、钉子等若干。

科技小制作-复式光学生物显微镜的制作过程

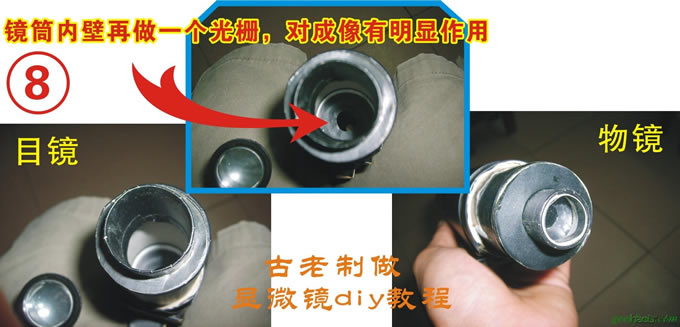

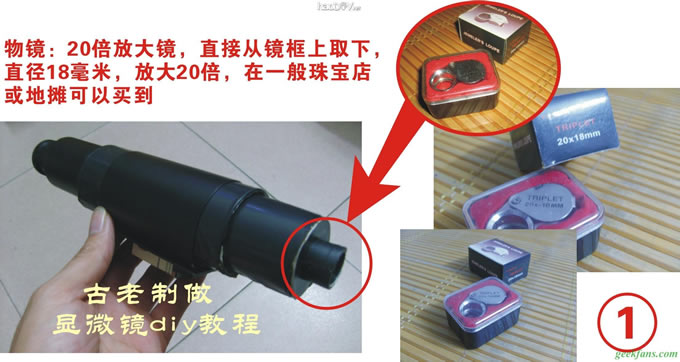

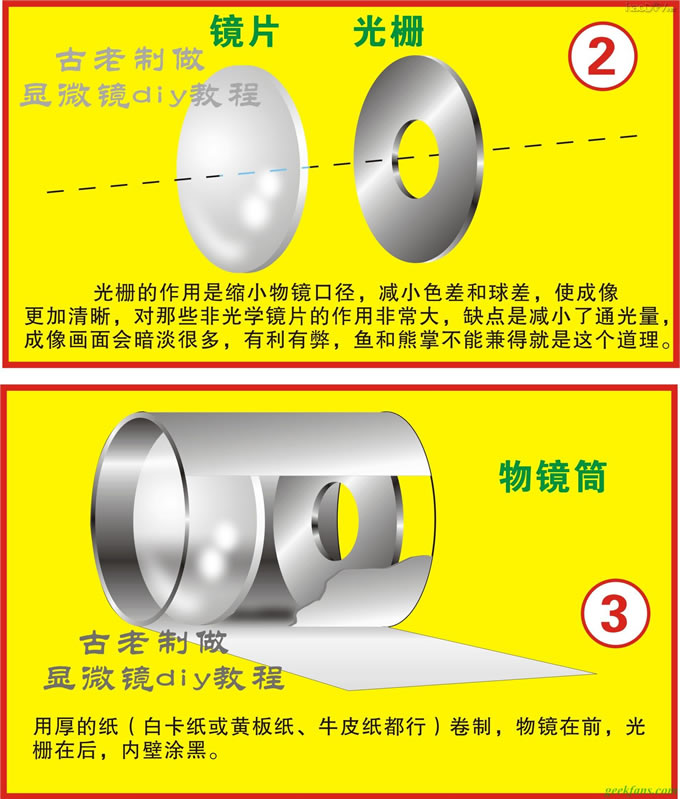

  我们先来做物镜,用一个放大20倍的大倍率放大镜(如图),把镜片从铁质镜架上取下,一般情况下朋友们不知道怎么拆,其时在放大镜的一端有一个环,像螺帽一样,找到它,顺时针或逆时针旋转,把它扭下来后,放大镜即可取出。取出的镜片用厚的白卡纸或铜版纸卷起来粘好固定起来,里面可用墨汁涂黑,减少内壁对光的漫反射,消除干扰,对最后成像起到很关键的作用,最后一点要注意,在物镜后面切记要做一个光栅,因为这种镜片不是真正的光学镜片,色差还是有的,只能用缩小口径来解决,这块镜片的真径是18毫米,光栅直径我们只能做到8-10毫米这样子,很多没做过光学器材如望远镜之类的朋友不一定知道什么是光栅,光栅是为了解决光学镜片因质量和球差不好而设置的一块小圆片,它的大小和镜片(或镜筒内径)一样大,只是中间开着一个小圆孔,圆孔的直径比物镜的直径小,它主要起到缩小物镜口径,消除色差,使成像质量更加消晰的效果。

科技小制作-复式光学生物显微镜的制作过程

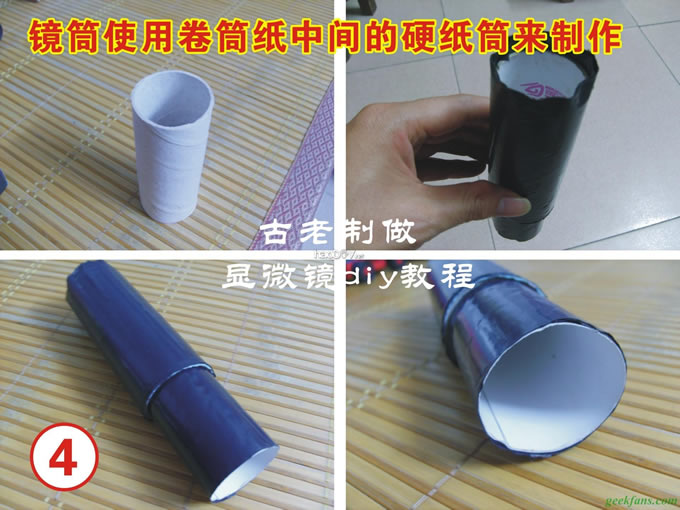

  接下来做镜筒,材料非常好找,就是平时我们用的卷筒纸中间那个硬纸筒,硬纸筒用作中间那节镜筒(废物利用,一举两得),下面那节物镜筒用厚纸卷几圈,尽量卷厚实一些,上面的目镜筒也是如此制作。制作完后记得一定要涂黑。为了美观,在外面可以贴上黑色的(当然,其它颜色也是可以的,比如木纹墙纸也很好看的)胶墙纸,贴之前先在硬纸筒外面用光洁平整的卡纸粘一圈,再贴墙纸,这样比较平整美观。

科技小制作-复式光学生物显微镜的制作过程

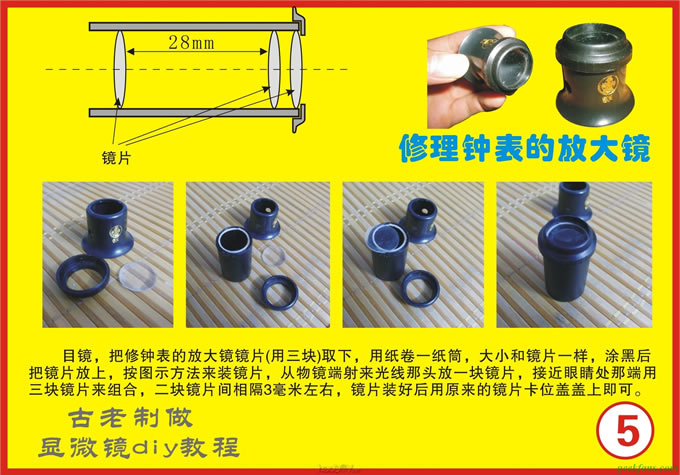

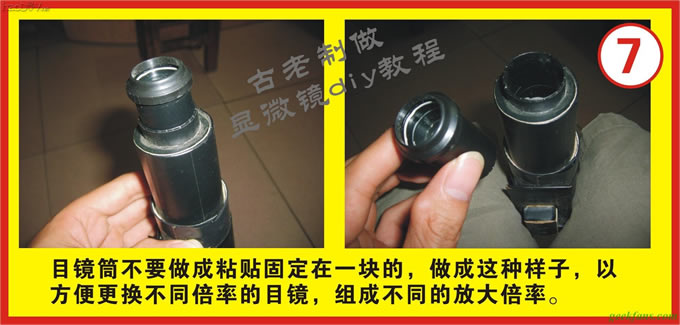

  接下来我们制作目镜,镜片用三块修钟表的5倍放大镜(8倍的更好,我这里只能买到5倍的),把镜片从套筒里面取出,按照前面一块,后面两块(靠近眼睛处)这样来组合,具体参数看图,这样就做成一个复合目镜,放大倍率大概在8倍左右。

科技小制作-复式光学生物显微镜的制作过程

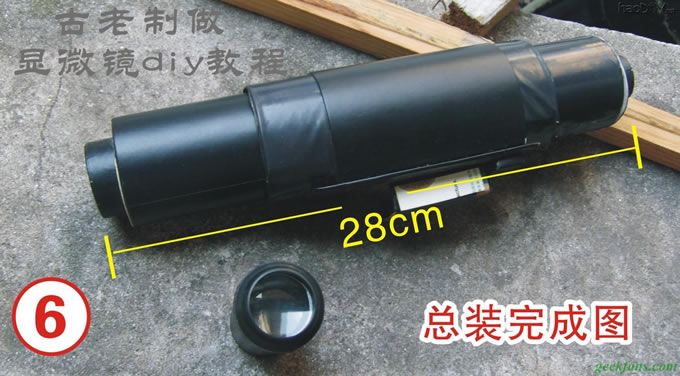

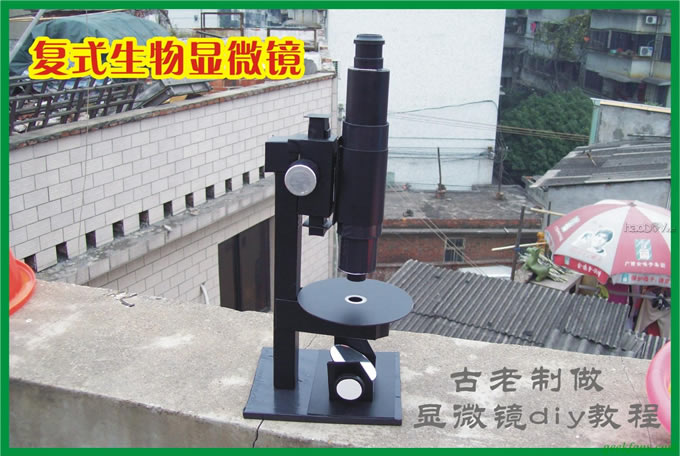

  最后把做好的物镜、镜筒、目镜总装,显微镜的主要部分完成了。此时用来观看是可以的了,问题是在大倍数下不可能拿得很稳,手上的一点点轻微抖动都会对观察对象造成很大的移动。这样是无法观察的,一个结实的底座在这个时候就显得非常重要。

科技小制作-复式光学生物显微镜的制作过程

科技小制作-复式光学生物显微镜的制作过程

科技小制作-复式光学生物显微镜的制作过程
