呼吸灯顾名思义，灯光在微电脑控制之下完成由亮到暗的逐渐变化，感觉像是在呼吸。广泛被用于数码产品，电脑，音响，汽车等各个领域，起到很好的视觉装饰效果（见霹雳游侠中的汽车前扫描器）。下面就让我们也来制作一个吧！

　　1、了解呼吸特性和时间参数

　　呼吸分为两个过程：

　　吸气：指数曲线上升，该过程需要1.5S

　　呼气：指数曲线下降，该过程需要1.5S.

　　对成人而言，平均每分钟呼吸16~18次；

　　对儿童而言，平均每分钟呼吸20次；

　　上面的参数是在均匀呼吸情况下的次数。可以用来做休眠时候的指示用。

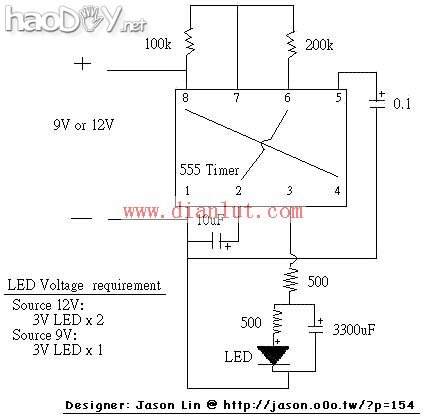

　　下面是电路图，由于我的相机找不到啦，所以用手机拍，有点模糊，有基础的直接照电路连吧~~

　　小知识NE555引脚

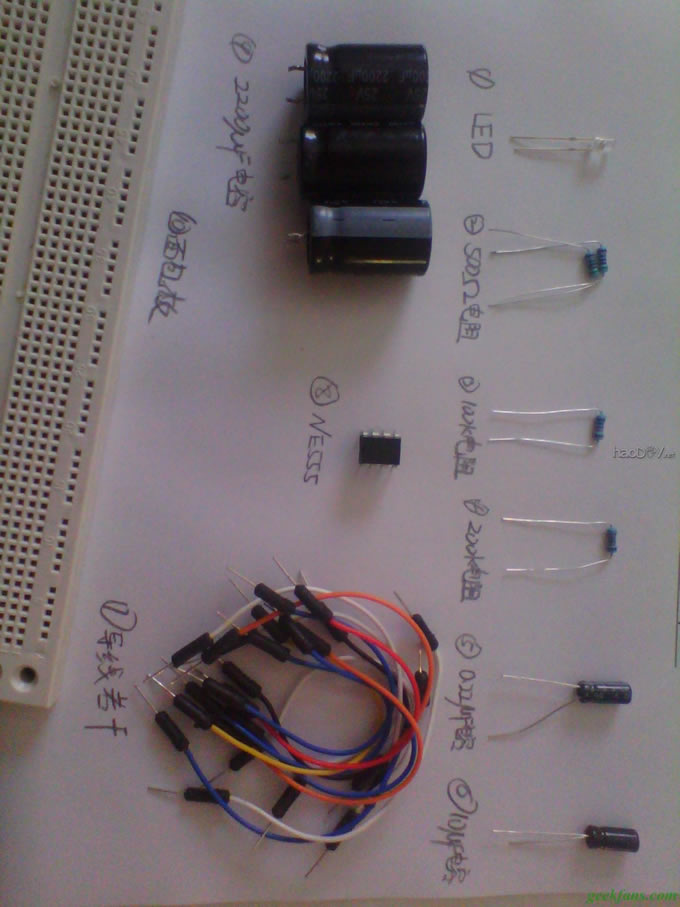

　　首先制作呼吸灯，要这些元件（希望你可以看清）

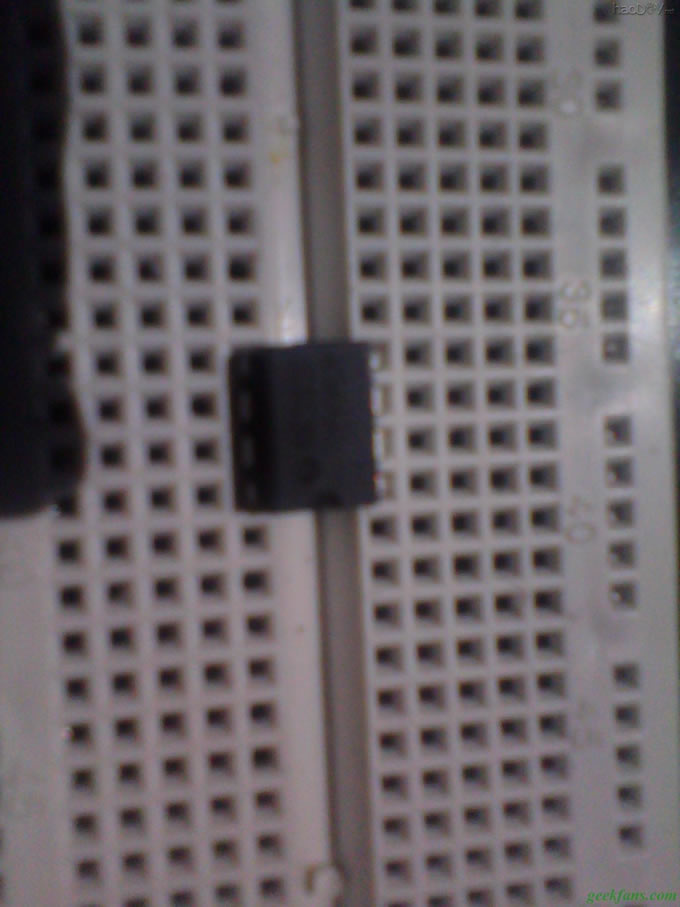

　　好的，先将NE555插在面包板中间

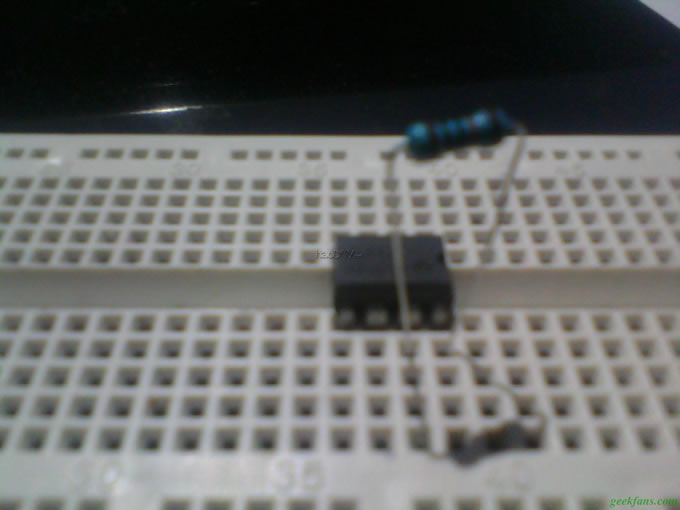

　　然后用100k电阻连接8，7两脚

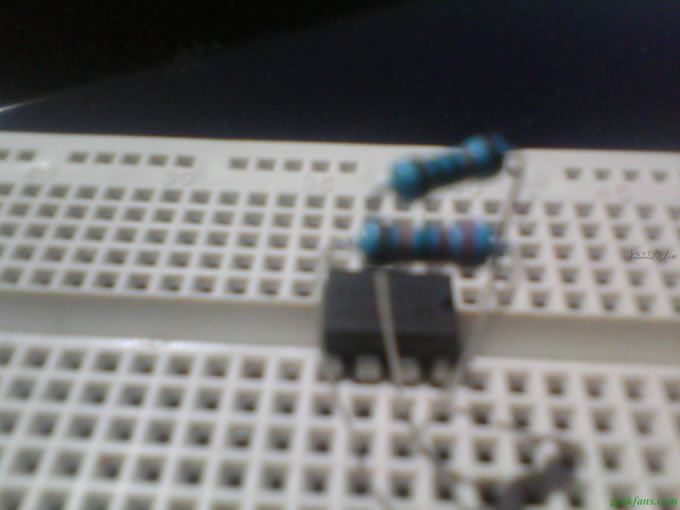

　　然后用200k电阻接在6，7两脚

　　把0.22uf电容接在1，5两脚
