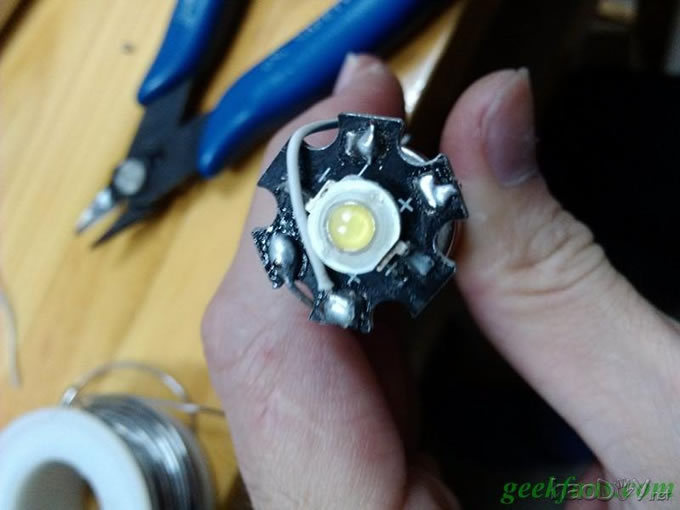

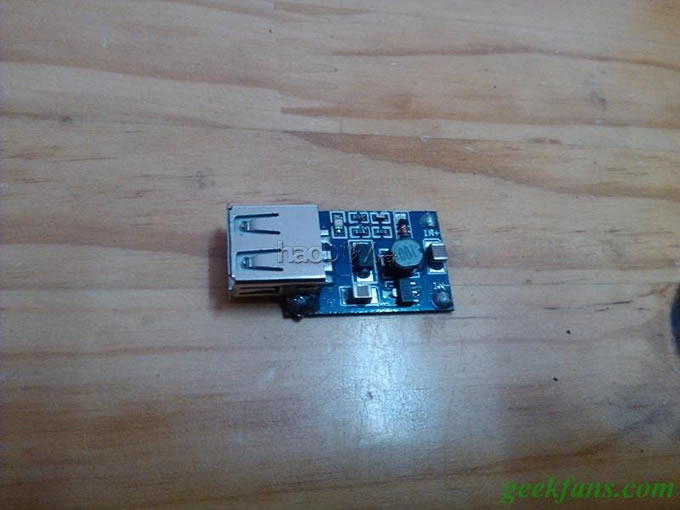

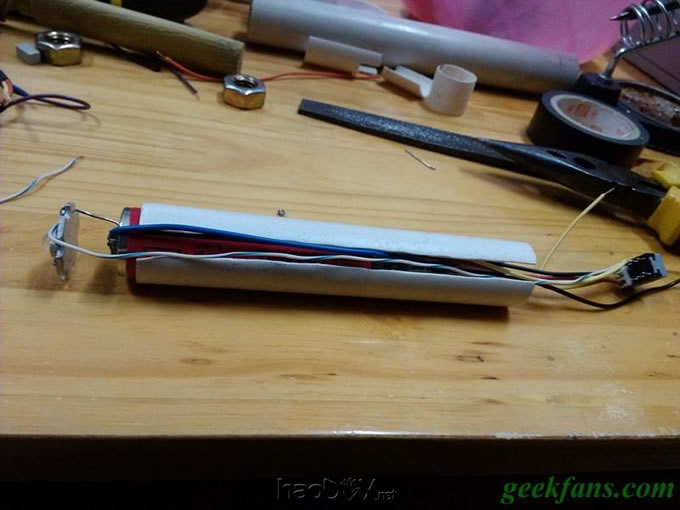

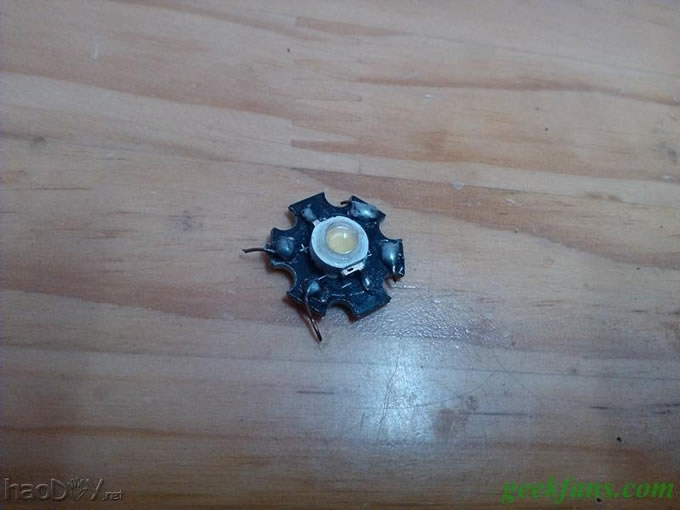

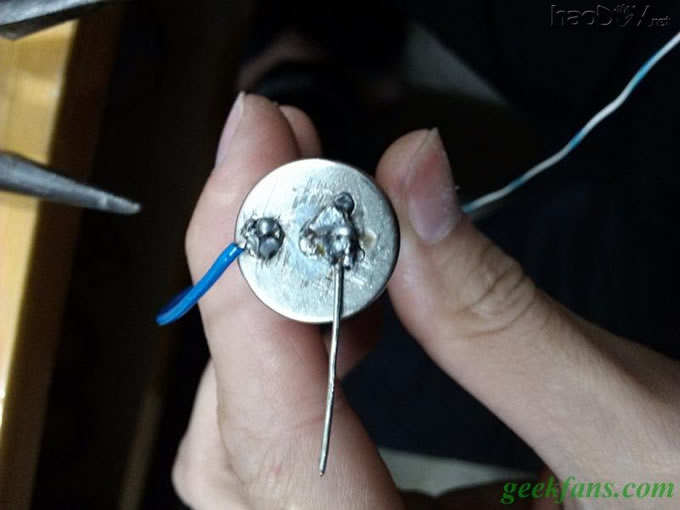

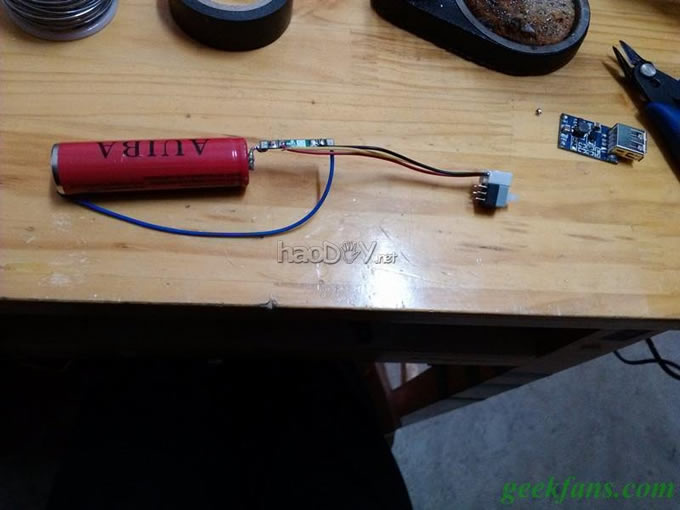

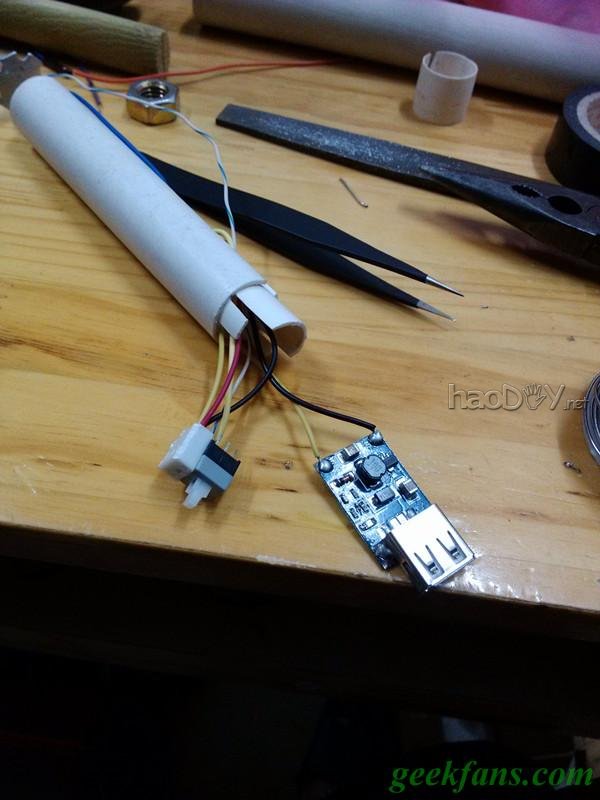

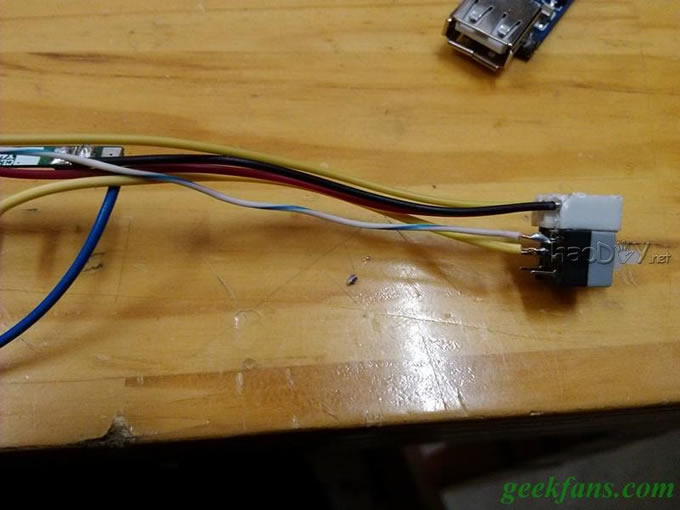

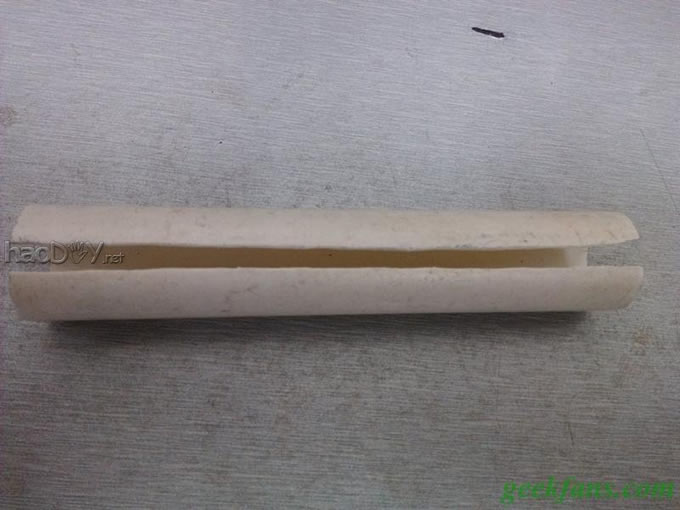

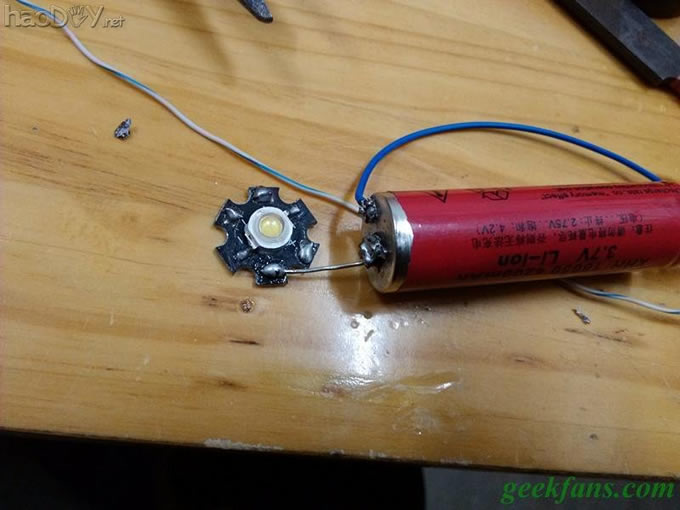

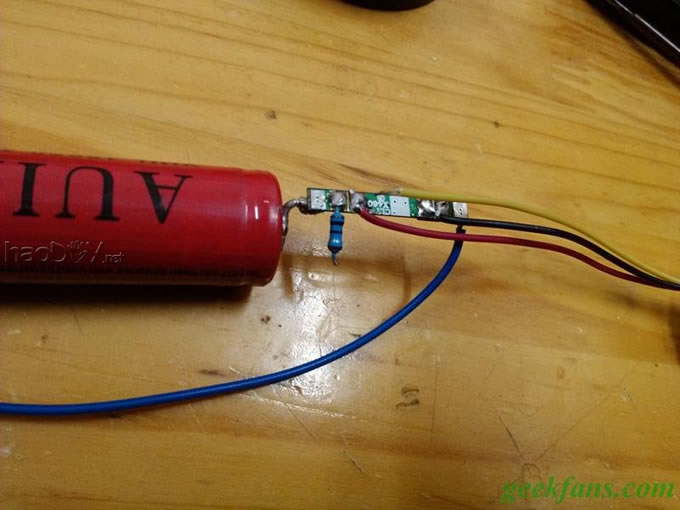

第九步,焊接LED的限流电阻,我这里选10欧,这个我相信大家会算,3WLED最大电流200ma左右,按照这个算就行了 第十步,焊接限流电阻和开关的连线 第十一步,焊接负极上固定灯的引脚 第十二步,焊接LED灯 第十三步,焊接灯的正极 第十四步,取一段约12CM的20水管,把它做成如图的形状 第十五步,如图放入管中 第十六步,焊接升压模块的正负极,负极直接用导线从保护板负极焊接过来,正极焊接插头的黄线,充电是只需降插头的正极线和黄线短接即可 第十七步,做升压模块的固定片 (责任编辑:admin) |
