家庭太阳能供电系统初步完成

时间:2015-06-30 11:39来源:bbs.mydigit.cn 作者:jianglonggoo 点击:
看《我是传奇》之类的灾难片多了,总想一些应急的装备,弄到一块180W的太阳能电池板,就一点点把太阳能系统组建起来,现在家里已经有部分设备使用了太阳能供电,给大家展示一下。 先看一下太阳能电池板吧。 整个还是比较大的,应该超过1平方米吧。 电能通过
看《我是传奇》之类的灾难片多了,总想一些应急的装备,弄到一块180W的太阳能电池板,就一点点把太阳能系统组建起来,现在家里已经有部分设备使用了太阳能供电,给大家展示一下。

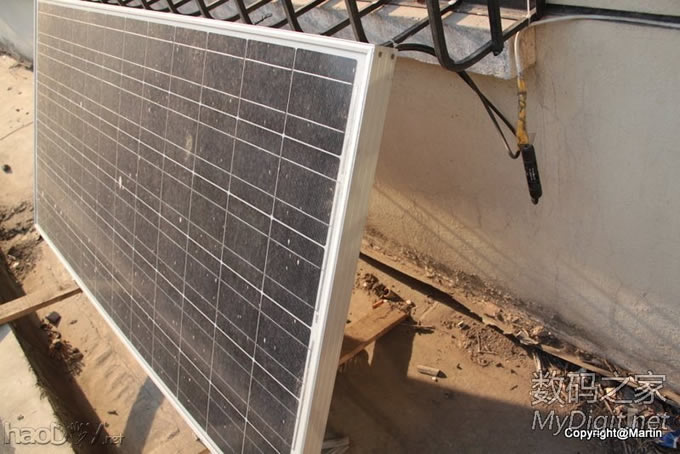

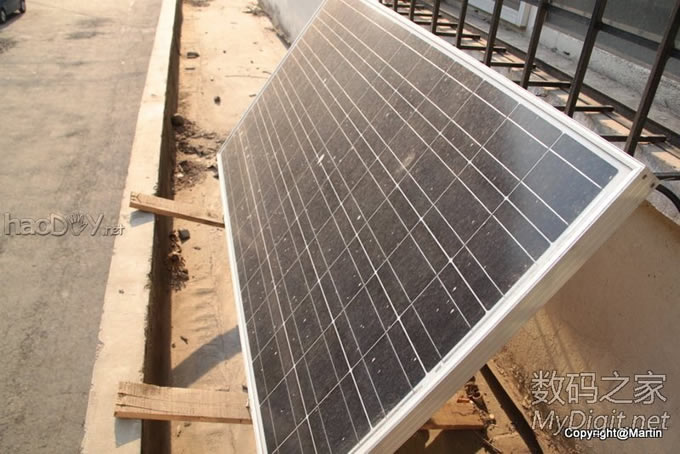

先看一下太阳能电池板吧。
家庭太阳能供电系统初步完成
整个还是比较大的,应该超过1平方米吧。
家庭太阳能供电系统初步完成
电能通过左上角那根白线传输。

有了太阳能,就要把电能储存起来,就需要电瓶了。
家庭太阳能供电系统初步完成

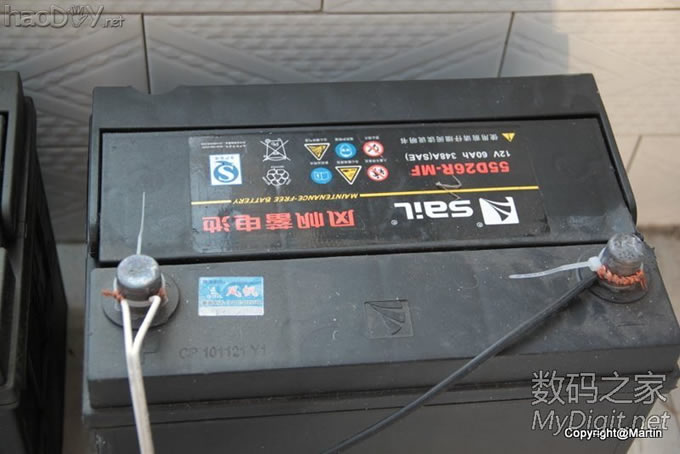

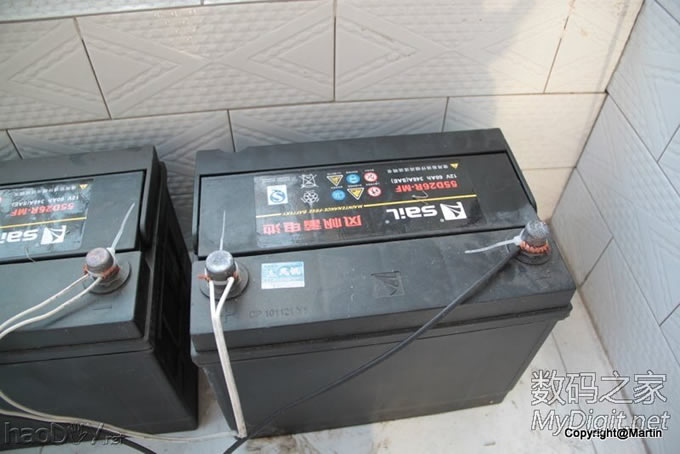

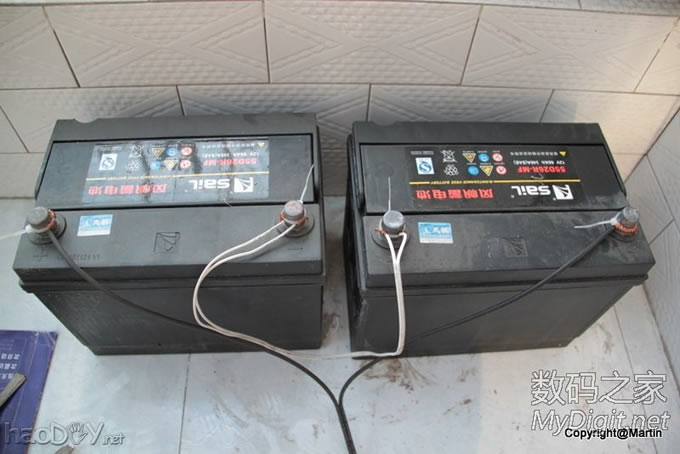

两个12V电瓶串联起来。
家庭太阳能供电系统初步完成
接线也不规范,反正电流一般不大,没什么影响。
家庭太阳能供电系统初步完成

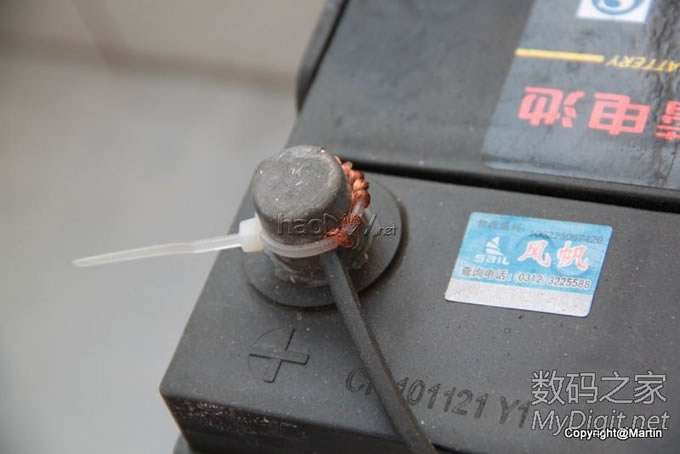

接线柱没有相应的螺丝,用尼龙扎带对付。
家庭太阳能供电系统初步完成
看看细节。

有了电池板和电瓶,还需要一个控制器来控制一下。
家庭太阳能供电系统初步完成

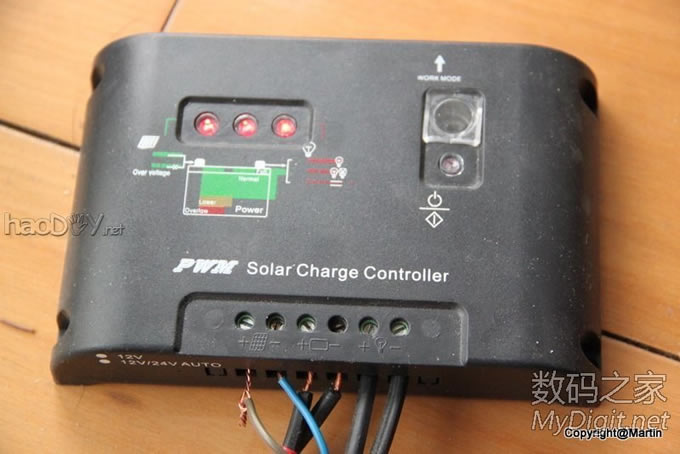

就是这个了,自称能控制充电,可是没感觉出来。

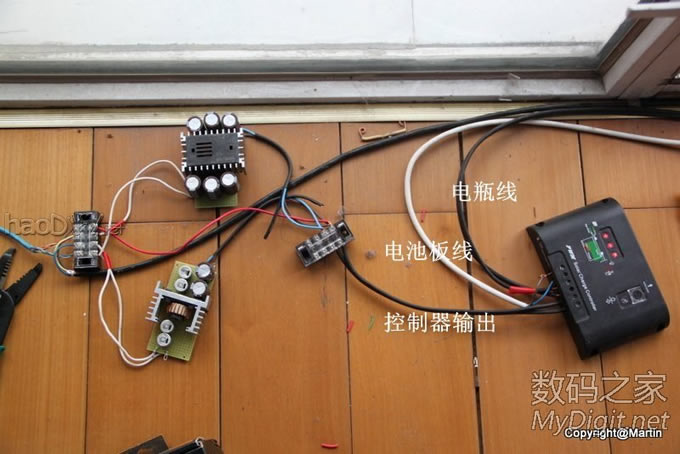

24V的电瓶,还需要转换一下,才能使用。
家庭太阳能供电系统初步完成
用了两个DC-DC,分别转换成12V和5V供各种设备使用。
家庭太阳能供电系统初步完成

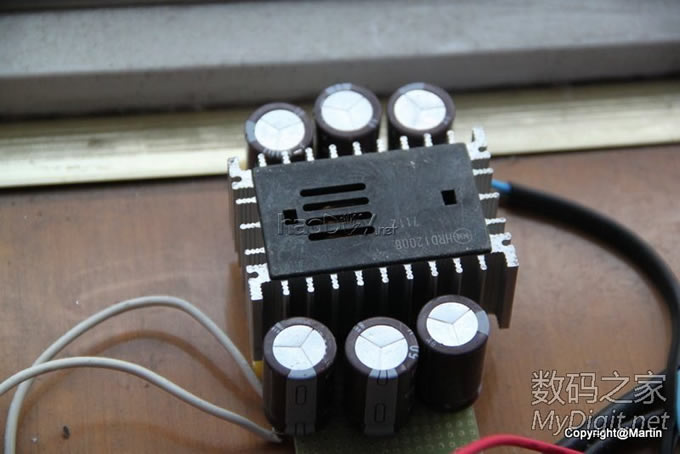

HRD12008模块,12V8A输出。
家庭太阳能供电系统初步完成
YDS505模块,5V5A输出。

以上部分是基础架构,剩下的,是如何应用电能

目前电能主要用于照明和充电使用,分别引向不同的地方。
家庭太阳能供电系统初步完成

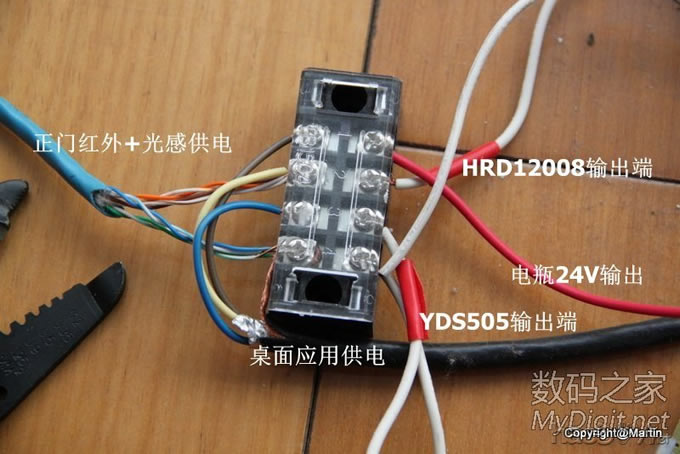

这个是输出接线端子,主要分成两路,一路房间正门照明,一路在桌面。
家庭太阳能供电系统初步完成

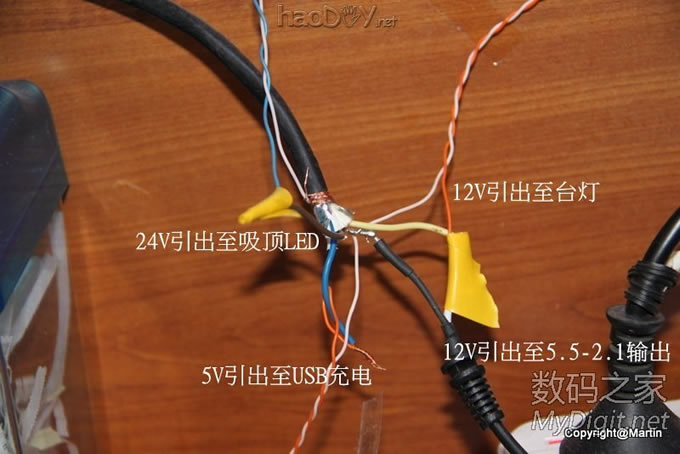

桌面的应用比较多,一路24V直接供书房的照明(一般都是备用),一路12V用于台灯和标准5.5-2.1mm插孔,还有一个是5V的充电专用。
家庭太阳能供电系统初步完成

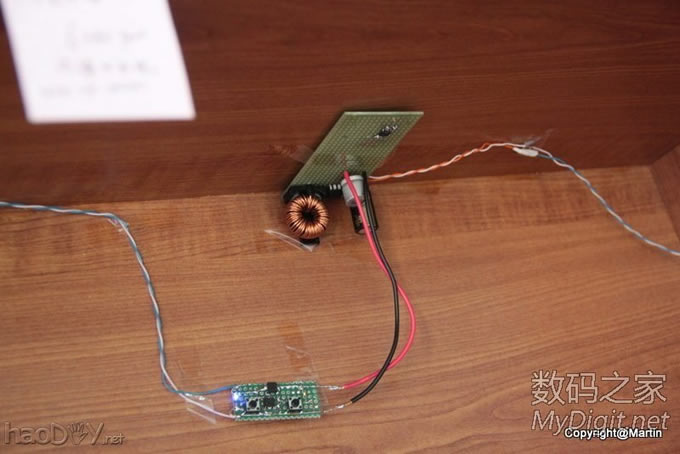

这个是led吸顶灯的开关+升压
因为吸顶的led灯需要电压是36V以上,所以需要升压,手工做的34063.
家庭太阳能供电系统初步完成

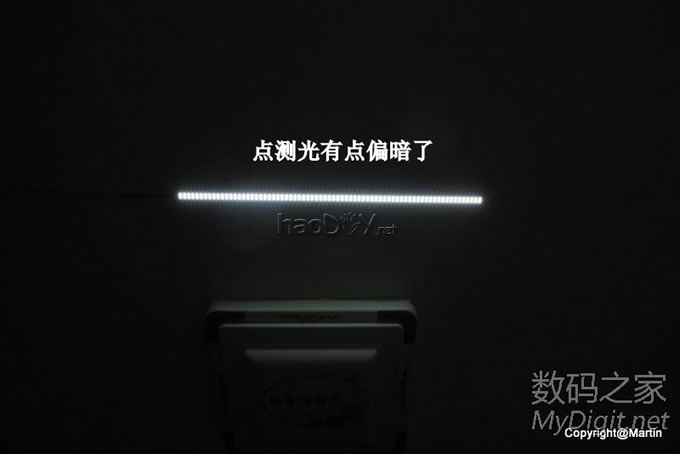

相机点测光,偏暗
家庭太阳能供电系统初步完成

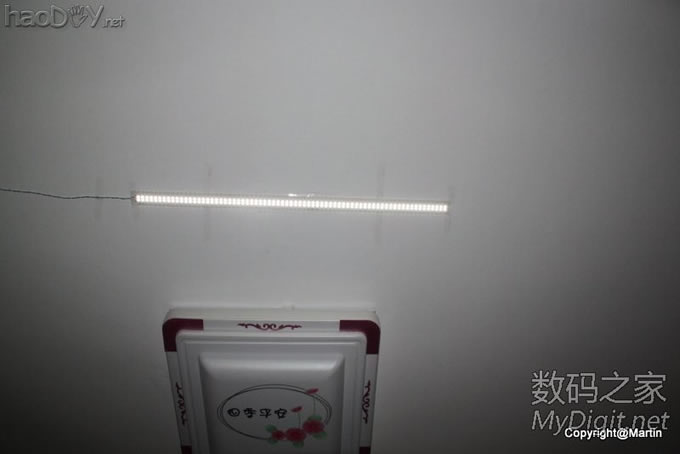

这张好多了,正常点亮时,感觉比普通灯稍暗一点,不过也足够了。
家庭太阳能供电系统初步完成

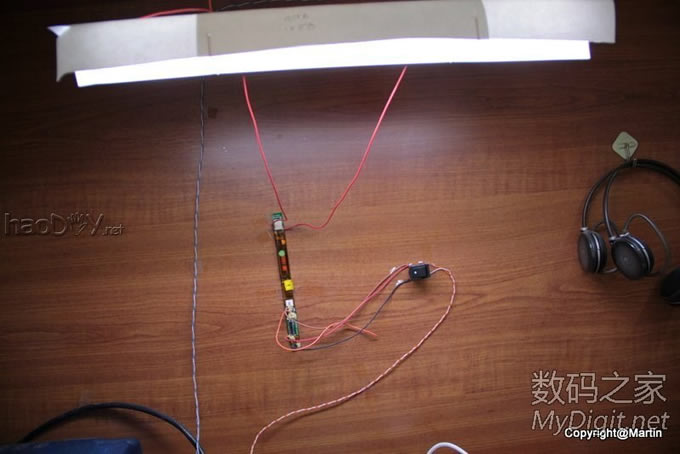

自制的12V台灯,用的是CCFL灯管+12V驱动条。
家庭太阳能供电系统初步完成

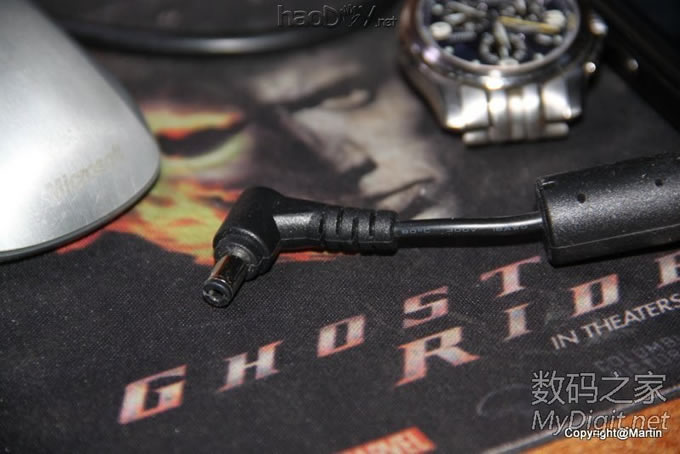

这个是12V的标准5.5-2.1插头。

家庭太阳能供电系统初步完成

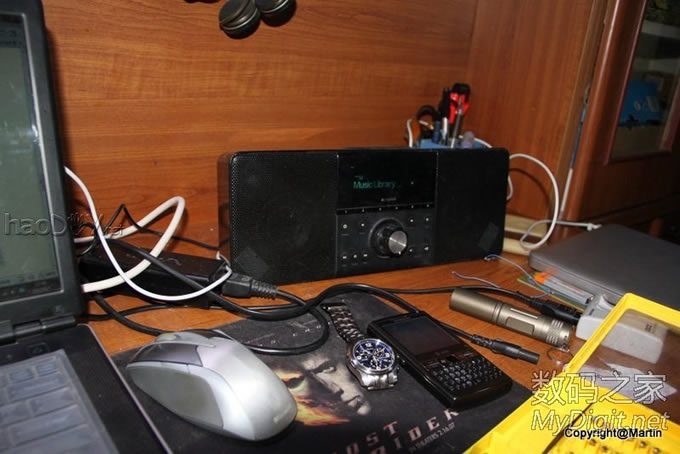

供电能力没问题,这个桌面音响需要较大的电流,也能带动。
家庭太阳能供电系统初步完成

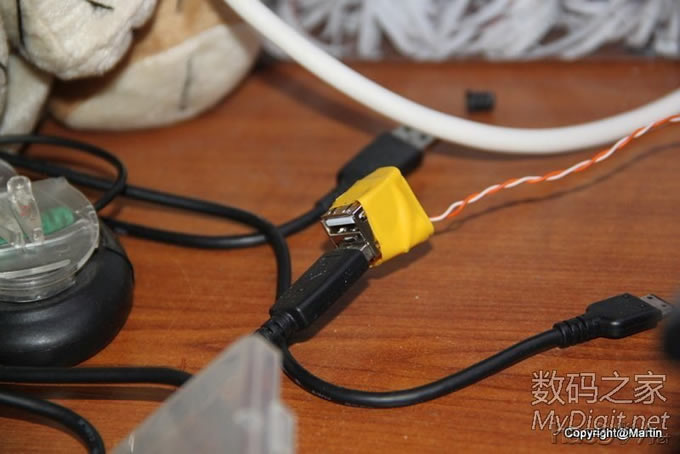

5V就直接接了一个双层USB母座。可以用于手机充电。

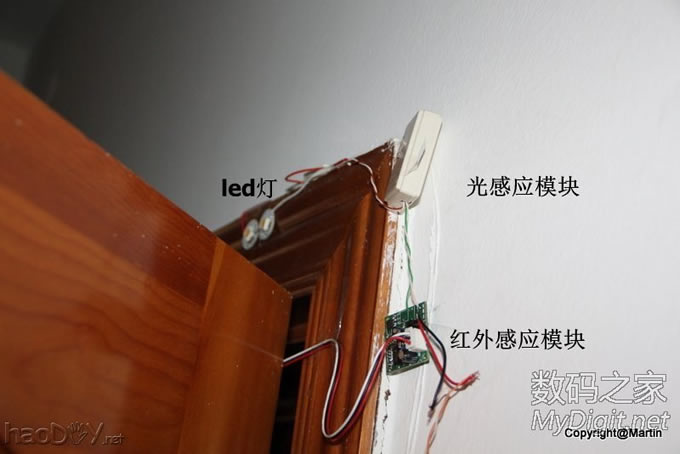

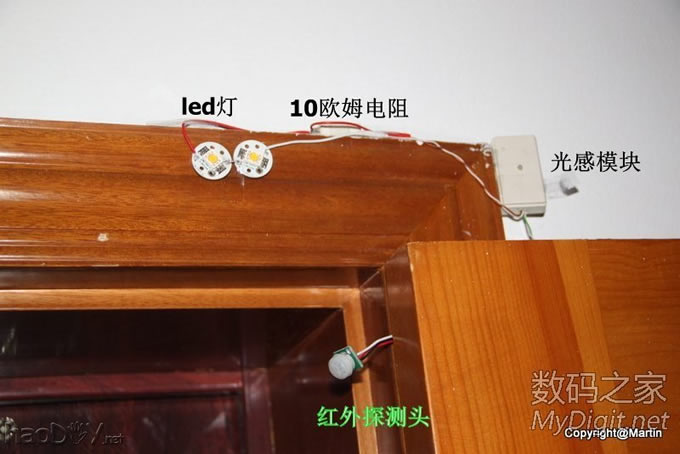

另外一路输出引导了房门前,组装了一个红外+光感灯。
家庭太阳能供电系统初步完成
只要门口比较暗,而且感应到有人活动,灯就点亮了。
家庭太阳能供电系统初步完成
家庭太阳能供电系统初步完成
led灯每个里面有两个核心,所以是4个led串联,加一个10欧姆电阻,正好用在12V电压上。
