3.2 设计

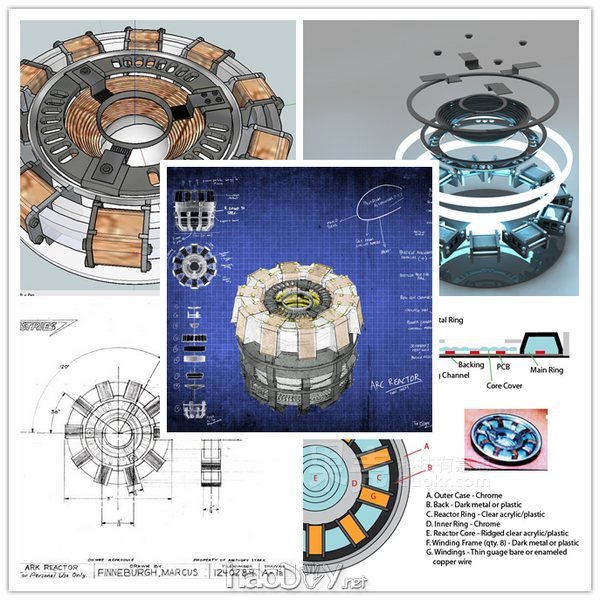

MK II目的明确，在MK I的基础上对外形进行美化，做得尽量漂亮，这样熄了灯也能拿出来看。首先是总体尺寸问题，我参考了几份别人的设计图纸。
影片中反应堆的外径大约为77mm。根据百度百科，托尼斯塔克也就是小罗伯特唐尼身高1.74米左右，如果体型和他差别比较大，还是调整一下反应堆的尺寸为好。我身高1.86米，于是把外径调整为85mm，买了85mm直径的铁盒，用它的盖子当做反应堆外壳。 然后是“光环”的模拟。

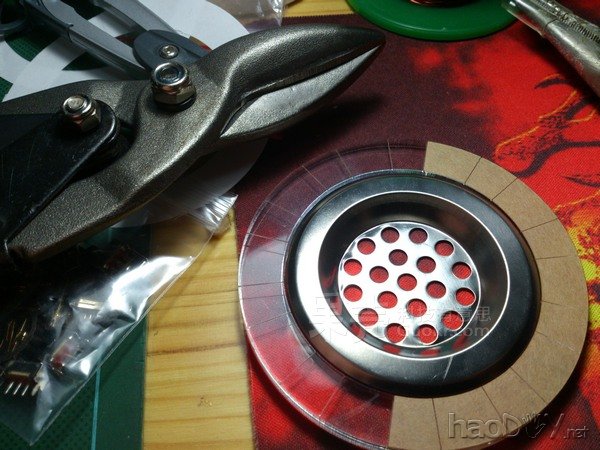

和水槽滤网在一起的亚克力环 影片截图清楚显示了“光环”的表面构造——10组“线圈”平均分布在一个透明的环状物上。透明的环状物？透明亚克力材料似乎可以完美模拟它，不过不借助电动工具徒手切割一个漂亮的圆环出来颇有难度。幸好在网上用相当低廉的价格就能订做一个，还能顺便拜托店家在上面做好20等分，以便后续加工。 电路和LED配置沿用了MK I的全并联，载体卡纸换成高档一点的万能电路板，这样方便焊接操作。

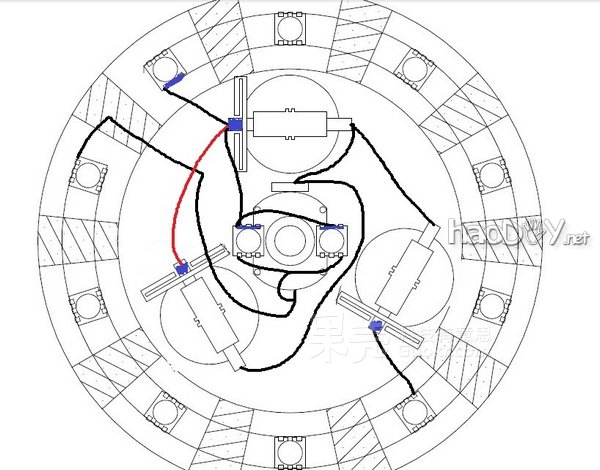

图为MK I示意图的“升级版”（还是很糟糕好不好！），蓝色标记正极，黑色表示在万能板背面连接的线，红色是走正面的线。 开关是从手电筒上拆下来的按钮开关，和一对LED一起安置在中央，没有按钮的话，在中央装一个普通的微型开关，用装饰品遮盖就行。 但在实际组装的时候遇到了问题，排线冲突这种相对容易解决的问题不说，三节并联的纽扣电池根本点不亮12枚贴片LED。
如图，不仅不怎么亮，而且亮度会快速衰减。 解决方案很简单，拆除纽扣电池，主电源换成手机锂电池，效果很好，建议一上来就用这招。

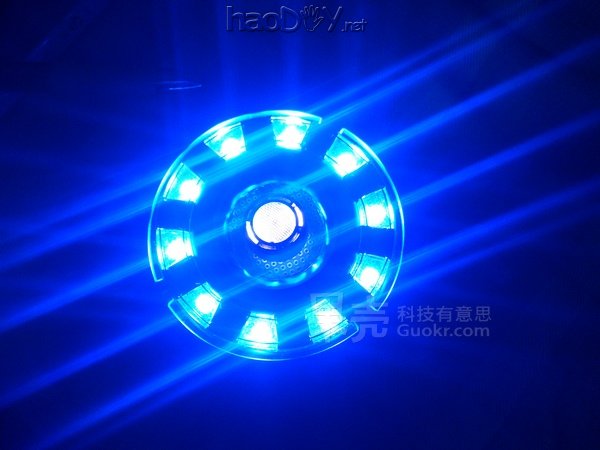

锂电池驱动效果图，智能手机拍摄时会自动降低曝光，实际更加耀眼一些。 3.3 建造MK II3.3.1 “光环”

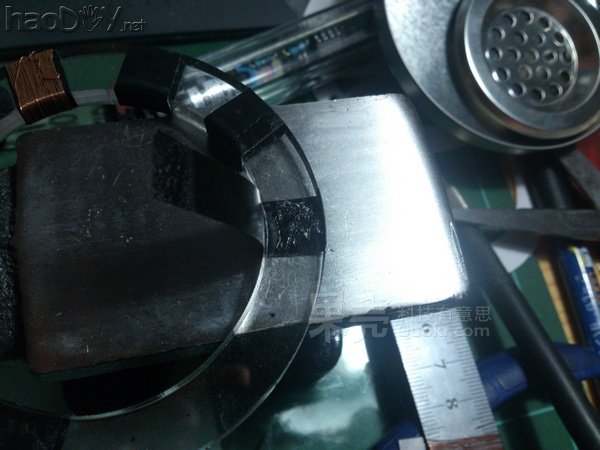

订购时已经做好了等分，于是在上面裹好电工胶布，然后把装饰用铜丝整齐地绕上去，充当“线圈”。

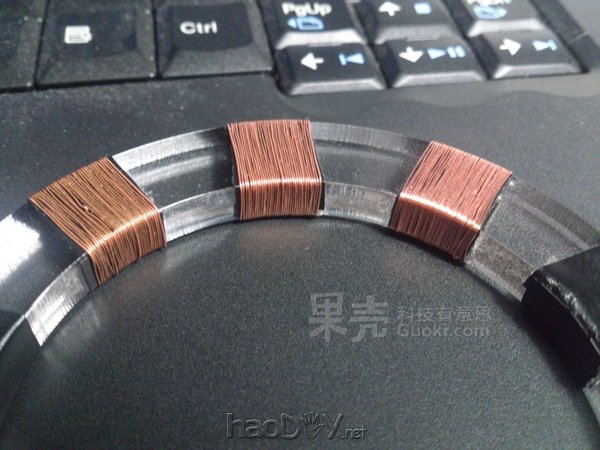

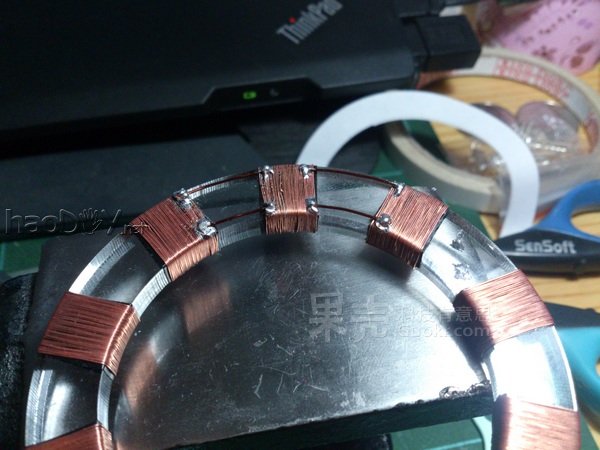

重复10次密密绕线圈的过程相当无聊，重度拖延症患者的鄙人花了很久才完成。 全部绕好之后，在要当做“正面”的那面焊上平行的两段漆包线，进一步还原外形。

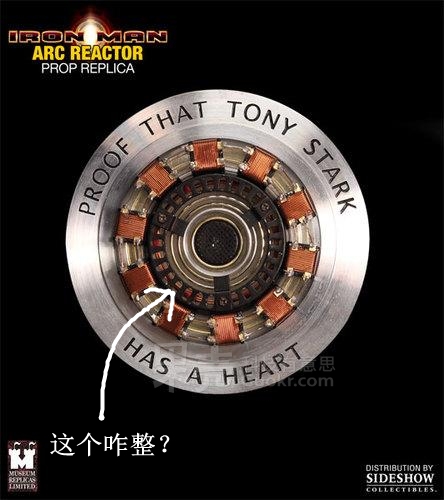

一共20段焊完之后，我就开始犯愁中央那些构造怎么还原。

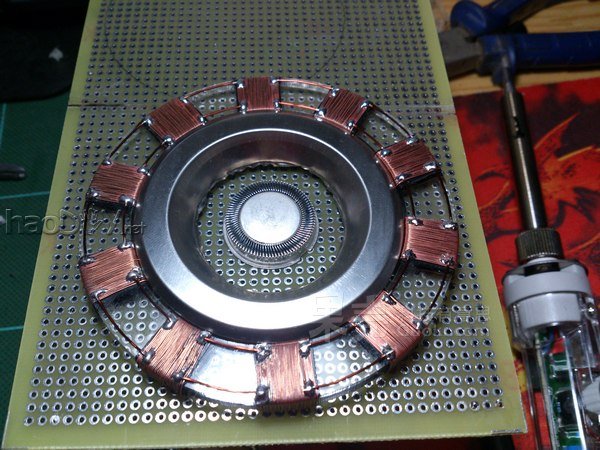

苦于没有好主意，我决定塞一个水槽零件进去充数。把中央的筛网用铁皮剪刀去掉之后，粗粝的外形倒是意外地很搭呢……果断在背面用热熔胶固定之。 如果不想用水槽零件，可以用黑色ABS板割出圆环并打上孔，表面弄粗糙一点干扫一下就有金属质感了。 3.3.2 焊接LED
