夜晚突遇停电，附近一片黑暗……。这时，只有你的一盏灯还亮着，当你在1min（分钟）内从容不迫所在亮蜡烛后，这盏灯才会逐步熄灭。 一、事变道理
短时刻应急灯的电路如图1所示。H是小功率冷阴极低压荧光灯。当电路接入电网后，220V交换市电经电阻器R1限流、晶体二极管VD半波整流后，将电容器C两头电压充至290V阁下，同时通过限流电阻器R2点燃荧光灯管H。停电后，电容器C所储存的电荷便通过R2继承向H供电，使荧光灯管延时燃亮。颠末一段时刻（约1min），C两头放电电压降落到160V阁下，灯管才自动熄灭。 电路中，灯管延时点亮的时刻黑白与C容量和R2阻值巨细有关。当C=330μF时，延时时刻可达1.5min；增大R2阻值也可增进延时时刻，，但跟着R2阻值的增大，灯管亮度将明显削弱。 二、元器件选择 H选用国产3W冷阴低压荧光灯（形状拜见图2）。这种灯管由内管和外管构成，内管为放电管，在内管外壁涂上了一层透光的SnCI4电阻层以取代镇流器，在内管的内壁上涂荧光粉，差异的荧光粉可以获得差异的发光颜色。这种荧光灯管的最大特点是：点燃电压低、易起辉、耗电省、不必要镇流器。为便于安装，须为灯管配上照明电路常用的卡口矮脚式灯头。

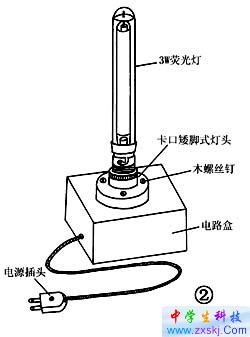

VD选用1N4007型硅整流二极管。C用彩色电视机电源电路常用的220μF、400V电解电容器。R1用RTX-1/2W型碳膜电阻器，R2用RTX-1/4W型碳膜电阻器。XP用市售平凡交换电南北极插头。 三、制作与行使 短时刻应急灯的装配凭证图2所示举办。除荧光灯和电源插头XP外，别的元器件所有焊装在一个用薄木板廉价的密闭小盒（体积约65mm×65mm×35mm）内。荧光灯管通过卡口矮脚式灯头用三枚木螺丝钉牢靠在电路盒面板上；XP则通过长约1m的双股软塑导线引出电路盒外。 焊装好的应急灯电路无须任何调试便可投入行使。实践证明，荧光灯在直流电压前提下行使时，经受内电阻涂层的一极应与电源正极相连，这样灯管起辉轻易。假如通电后荧光灯不亮，可从卡口灯头上取下灯管，旋转180°后再插入灯头即可。 (责任编辑：admin) |
