教你本身下手制作一个MSD卡套。
用NOKIA手机的伴侣,手里许多都是TF卡,而条记本上的插槽却是SD卡的,这时就必要一个TF卡转SD卡的卡套。固然对象不贵,技能含量也不是很高,却正好能作为DIY的低级操练作品。

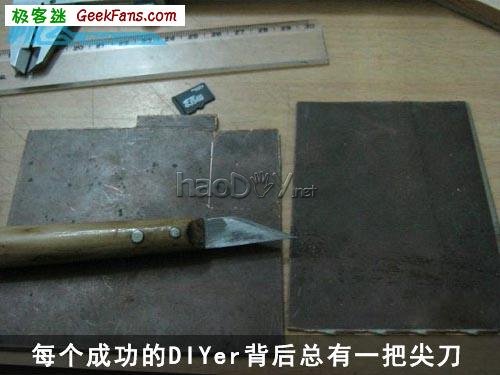

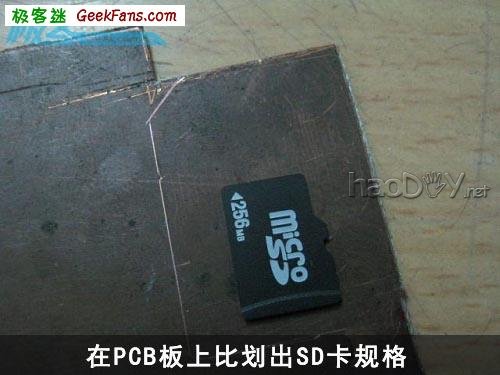

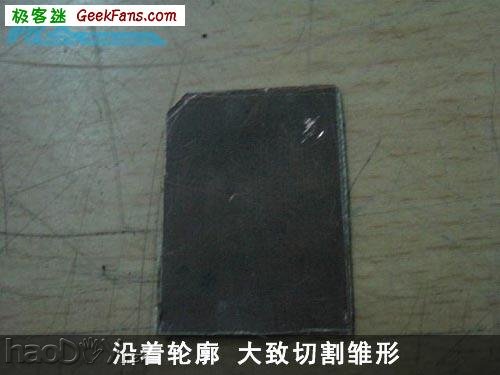

底板的原原料是PCB板,模拟SD卡的样子,在附近画出外观,筹备尖利小刀切割之。

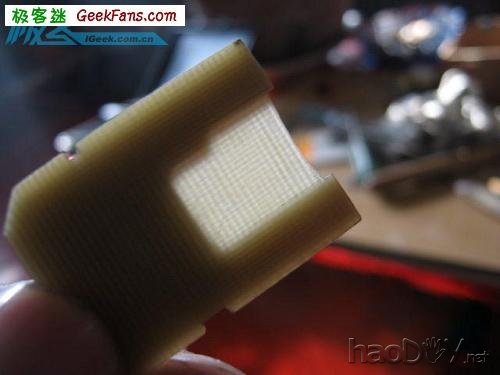

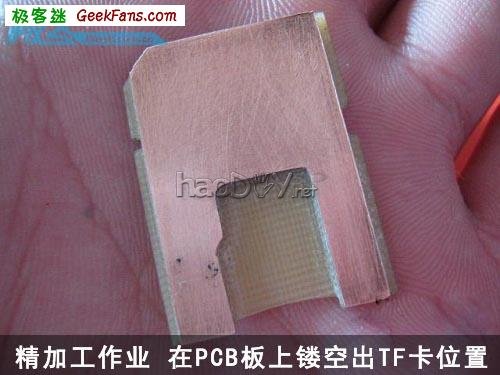

边沿打磨处理赏罚。将TF卡放在卡套上,沿着TF卡的外观镂空出TF卡的位置。

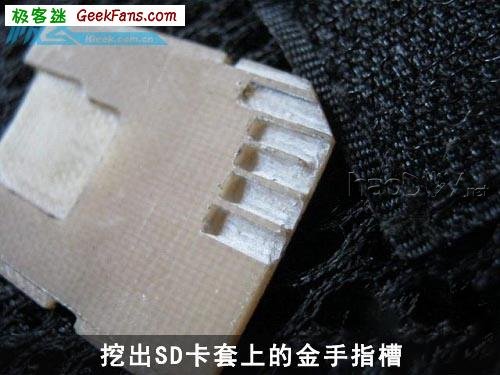

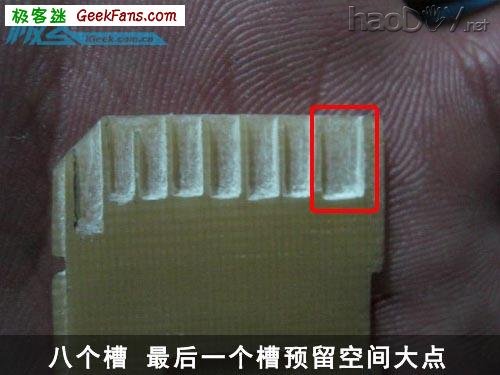

制作SD卡套的金手指槽。一共有八个插槽,从左至右的第八个插槽空间预留大点,TF卡将有两个金属触点在这里安排。

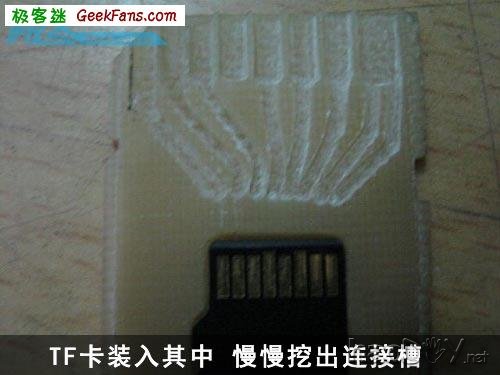

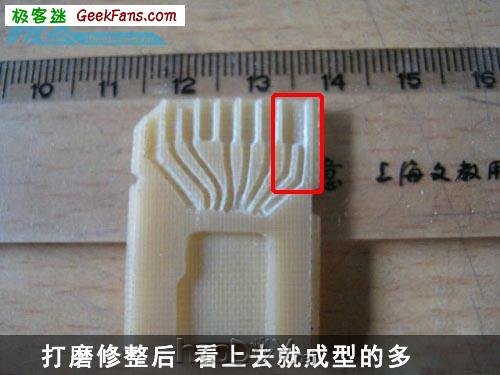

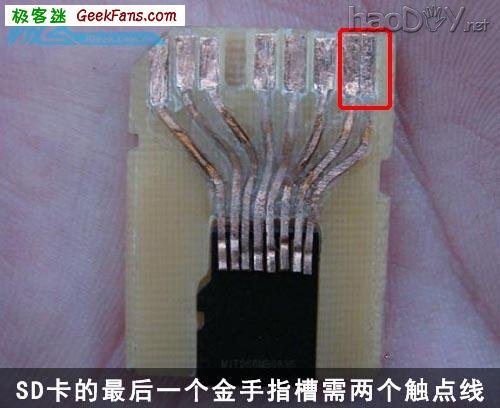

小刀可能平头螺丝刀逐步的挖出毗连槽。慢工出细活,万万不行浮躁。看上图,就知道最后一个SD金手指槽预留空间大点的甜头了吧。

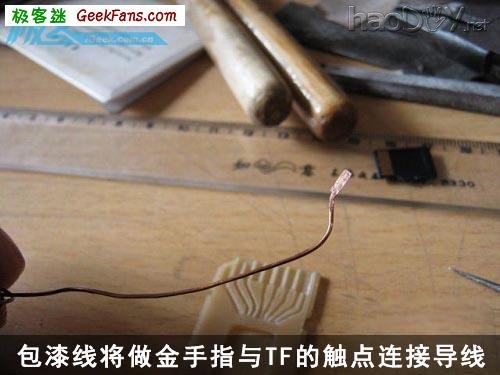

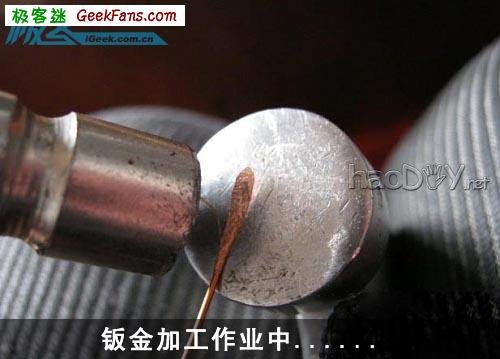

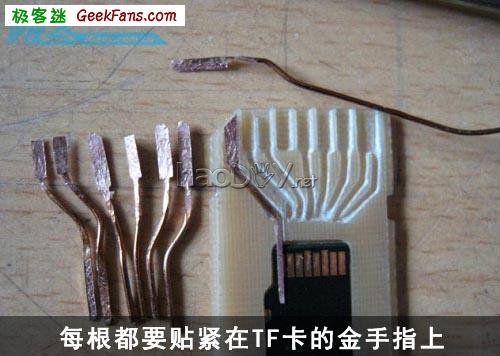

以包漆线为原原料,钣金加事变业。将头部**为薄片,作为金手指。每条线触点确保能和TF卡金手指贴紧毗连上。

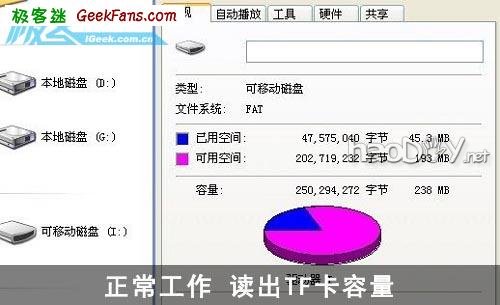

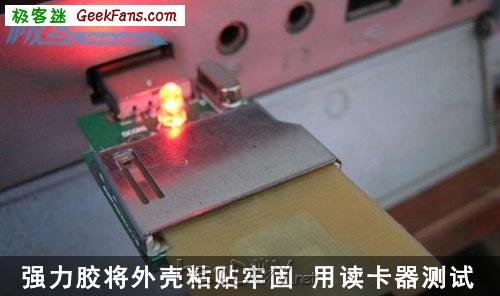

最后用强力胶在PCB板上贴上外壳,粘贴平稳后,插入读卡器测试。电脑上乐成辨认出256MB的TF卡,DIY乐成。
小贴士:此DIY完全可以参照原装SD卡举办制作,技能性难度小,首要是壳胪心,费时费耐性。钣金加工要有必然基本,触点仿佛不是很平,有也许会对SD读卡器造成侵害。 (责任编辑:admin) |
