作为业余电子制作喜爱者，制作PCB板是司空见惯~ 传统的热转印要领不只轻易断线，还必要热转印机或熨斗等装备~ 对付门生来讲不太得当。此刻先容一种高精度低本钱快速制版的要领——感光法~感光法分为干膜和湿膜，干膜是操作制品感光干膜贴在覆铜板上，热压后，再举办感光。湿膜是将感光油膜涂抹在覆铜板上，待干透后即可举办感光~下面将先容湿膜感光法PCB板的制作

　　器材/质料

　　步调/要领

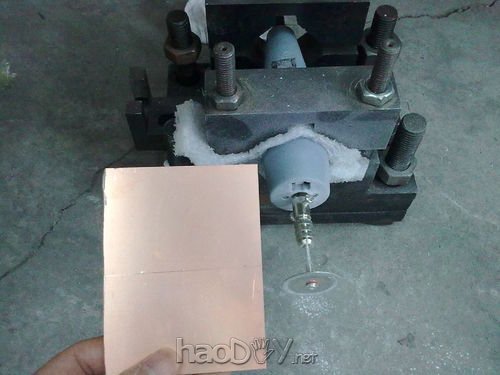

　　2.切板。操作电磨，将PCB覆铜板切为计划巨细。

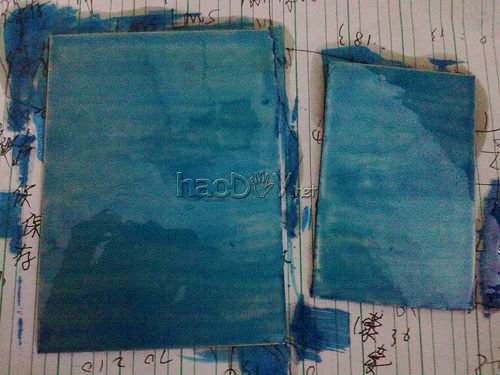

　　3.涂胶。将感光蓝油匀称的涂抹在敷铜板上~着实也不消太决心匀称，差不多就好~ 涂完后静置一段时刻后就会干。此时代可以用纸板盖住光，也可以本身做一个干燥箱~

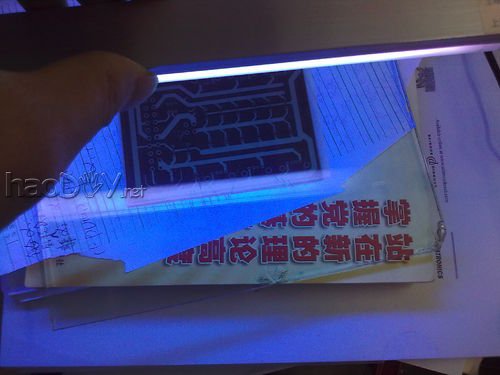

　　4.感光。将紫外灯管置于涂完膜的PCB板上方约80mm处，8w的的紫外灯或许照射100s

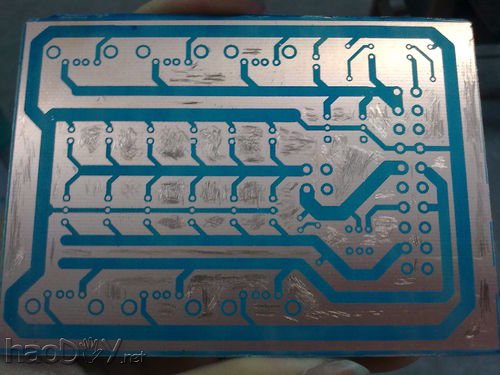

　　5.显影。将感光好的PCB板放入显影剂中(2%碳酸钠溶液)，用刷子一刷，线就出来了~

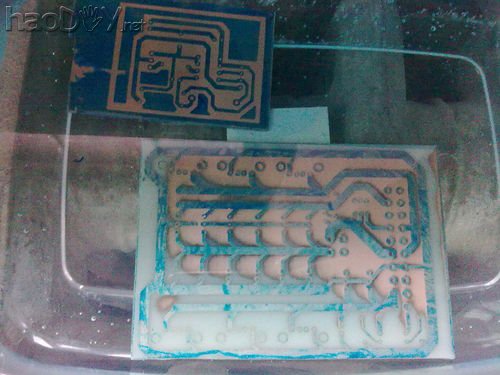

　　6.刻蚀。刻蚀剂可以用FeCl3 也可以用双氧水+硫酸，这里用的是环保刻蚀剂，因素不明，但速率也蛮快的，并且看起来蛮安详的~

　　7.脱模。将刻蚀好的PCB板放入20-30%的氢氧化钠溶液中，一段时刻后感光膜就本身脱落了。冲洗后就可以了。

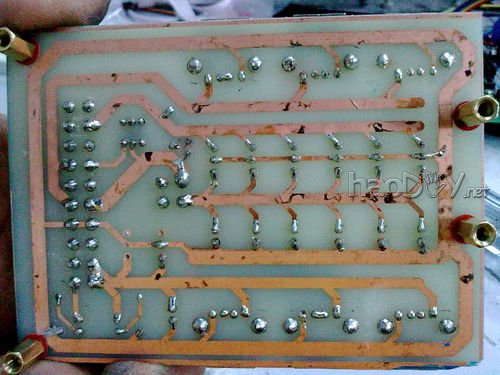

　　8.钻孔、焊接。下图是完成之后的图

　　留意事项

　　1.刷感光胶的时辰留意要往一个偏向刷

　　2.感光胶干燥时刻较长，一样平常只要放在没有日光灯和太阳光直射的处所就可以了

　　3.感光时刻节制住1-2分钟，一样平常100s即可，灯管离胶片间隔或许在80mm阁下就可以了

　　4.刻蚀的时辰可以翻动板子，以加速刻蚀速率

　　5.钻孔时，先用小直径钻头打孔(一样平常0.8mm的即可)，须要时再用粗钻头扩孔
