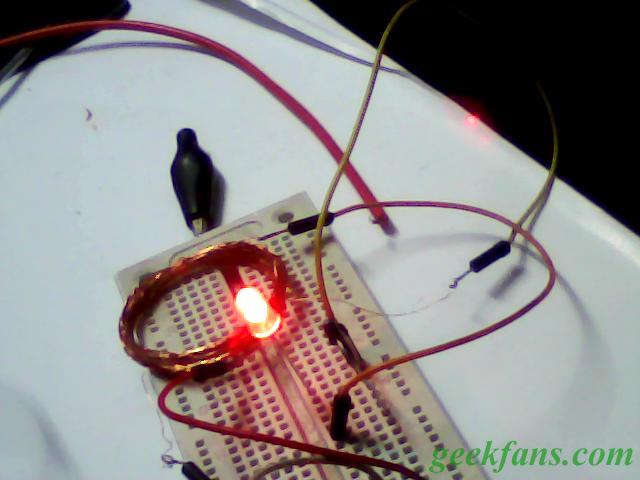

起首对付无线输电作一个声明有人说“这个着实不能称为无线输电，只能称为非打仗输电。”我也不知道什么是真正意义上无线输电。但在这篇文章中我就把它叫做“无线输电”............................ --------------------------------------------------支解------------------------------------------------------------------------------------------ 前几天做的无线输电尝试木有发布电路图，本日我把它电路图发布一下，很简朴但愿有极客可以做一下

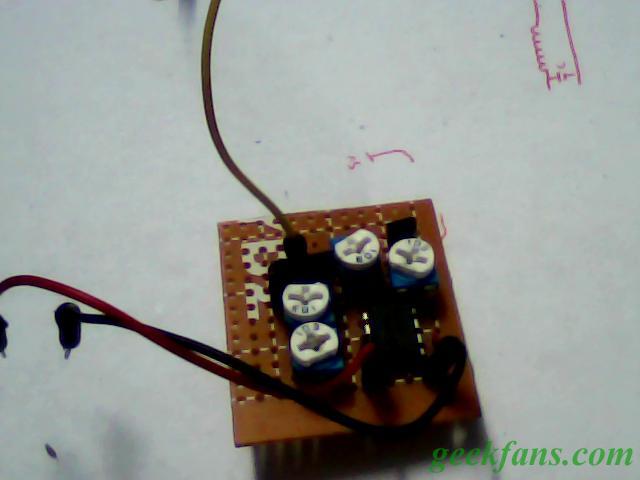

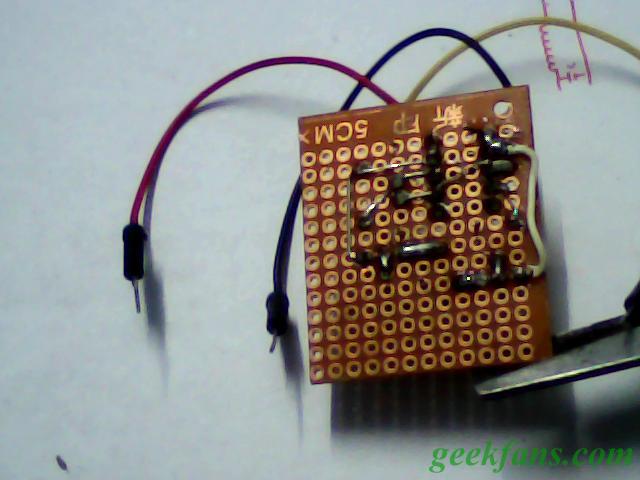

这次我把某些元件焊在了洞洞板上：

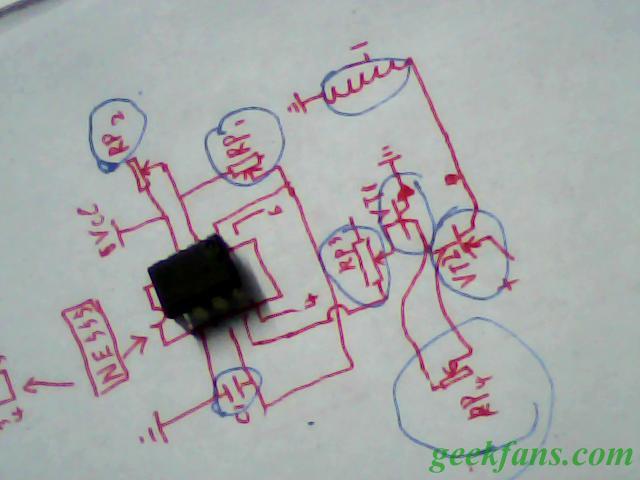

**************步入正题，电路图(画得欠好，拍歪了.........)：

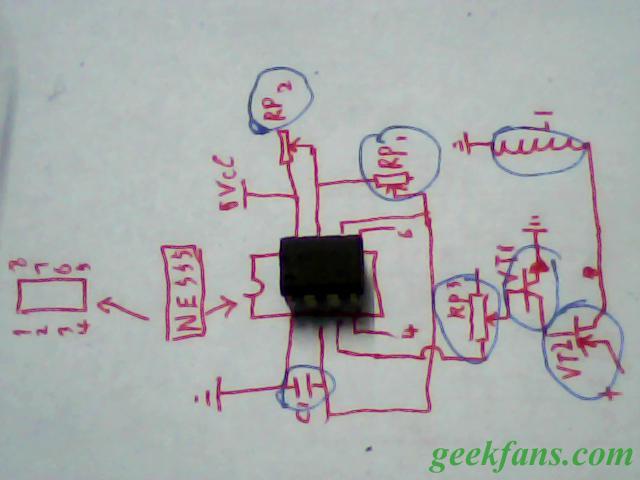

哦错了，从头上图（VT1和VT2间少画了一个可调电阻）补上：
图中心的是NE555（玄色的）；每个元件都用蓝色线条圈了一下（不警惕圈了线圈），有一个电容，2个三极管，4个可调电阻。

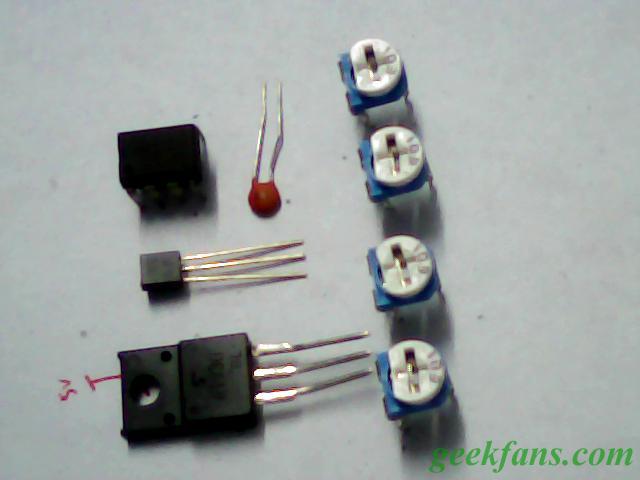

全部元件：

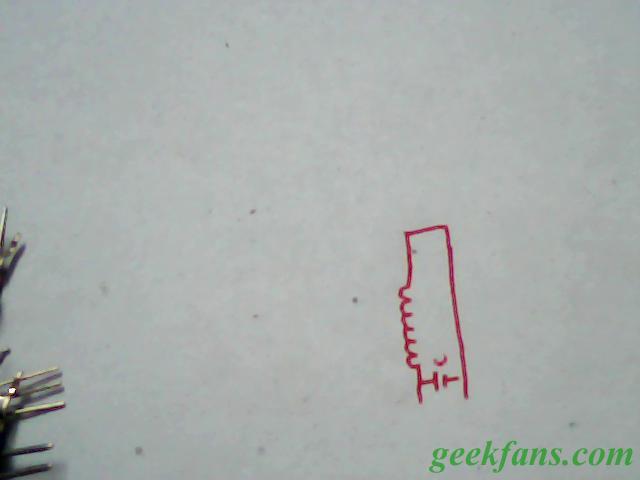

可调电阻（PR1,2,3,4）是10KΩ的， 最大的元件是一个PNP三极管VT2（不必要特定型号，只要它可以发动线圈就行）最好输出电流在2A以上 如B772，A1930； 中间小的三极管是NPN型的VT1，用来发动VT2 如8050; 黄色的是瓷片电容（此外电容也可以，容量越小越好） 如标着333的电容（不懂怎么算容量） 8脚芯片就是NE555 凭证电路图做好就可以事变了，很简朴吧!!!! 接上线圈，调解全部电阻阻值，就可以调解输出电压和电流。 假如想让电流再大一点，可以这样接电容C在线圈上（容量忘了记，应该在47微法阁下）

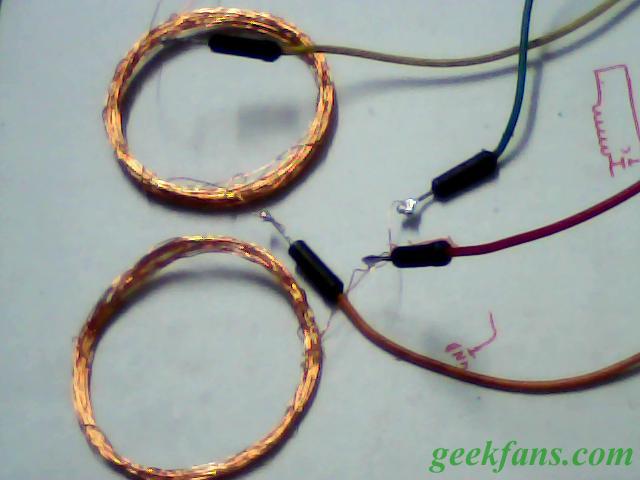

我做乐成的发射线圈有28圈，吸取有62圈（用电机内里的铜丝绕的）直径3cm.........
-------------------------------------------------------落成------------------------------------------------
