用PCB制作的带照明的放大镜

时间:2014-06-08 19:16来源:未知 作者:admin 点击:
用PCB制作的带照明放大镜 在电路制作与调试的过程中经常需要查看器件表面的型号、批号、版本等标识,如今贴片器件应用越来越广泛,贴片器件表面的标识非常细小,在光线较暗特别是观察角度不理想的情况下很难看清楚,有时不得不配合放大镜、台灯等工具来查看

用PCB制作的带照明的放大镜
用PCB制作的带照明放大镜

  在电路制作与调试的过程中经常需要查看器件表面的型号、批号、版本等标识,如今贴片器件应用越来越广泛,贴片器件表面的标识非常细小,在光线较暗特别是观察角度不理想的情况下很难看清楚,有时不得不配合放大镜、台灯等工具来查看。这里介绍一种简单易制的带照明放大镜,非常适合查看器件标识或其他细小字迹、物件。

  这个放大镜采用USB接口供电,由2个3mm白色超高亮LED做光源。制作时先找一个直径适中的凸透镜片,可以从废旧放大镜或望远镜等光学制品中拆取。之后根据凸透镜片的尺寸设计制作一块PCB,再焊好各器件,最后用502或其他快干胶将凸透镜片粘帖在PCB上,一款非常实用的带照明放大镜就制作好了。在使用前通电测试一下,并略微调整LED引脚弯折的角度以获得最佳的照明效果。

  这个放大镜取材容易,制作简单,而且成本非常低,有兴趣的朋友可以一试。

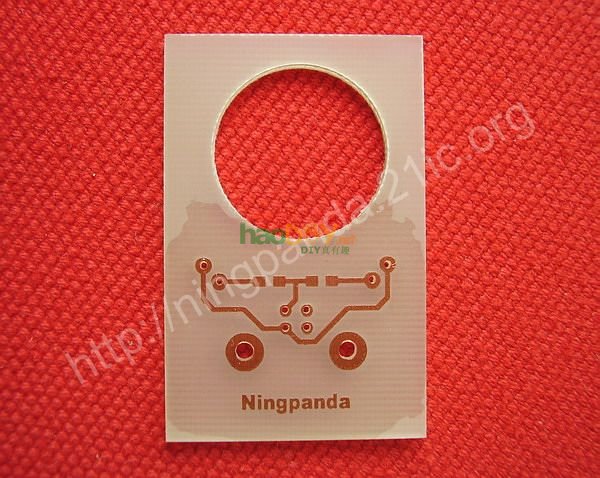

  制作好的PCB

用PCB制作的带照明的放大镜

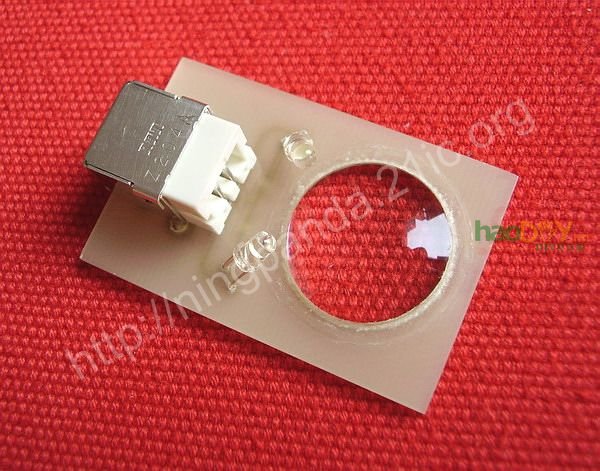

  制作好的带照明放大镜

用PCB制作的带照明的放大镜

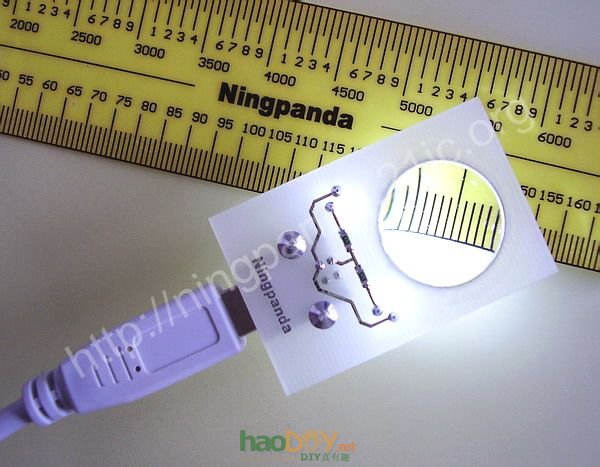

制作好的带照明放大镜

用PCB制作的带照明的放大镜

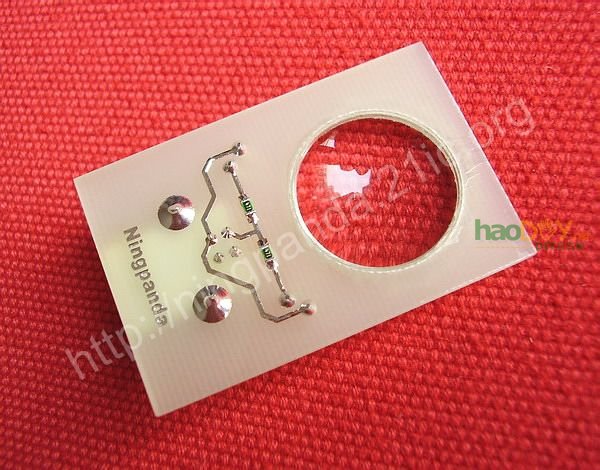

制作好的带照明放大镜
