自制305mm 牛顿反射式 天文望远镜开光

时间:2013-02-07 20:47来源:www.astronomy.com.cn 作者:gaowei_nj 点击:
2009-3-15 16:55 上传 下载附件 (249.07 KB) 副镜可以调节高度,不可以调整角度(光轴由主镜调节) neq6 pro 精度挺好,基本感觉不到空程、回程。 20kg 以上载重,需要仔细平衡。 neq6 pro云台下有3颗内六角螺丝,
主副镜均由东可达制作。主镜305 mm口径,1530mm焦距,f5。精度1/10波长。
镜筒用10mm电木加铝合金管材制作而成。总重量19.7kg。
调整大小 DSC_0066.JPG
白天看屋顶的避雷针,晚上在枝枝丫丫中发现土星。
加皓月3倍巴罗镜,840k,叠加1800帧。



调整大小 旋转 DSC_0075.JPG
铝合金骨架采用硬质“衣厨内横架”,五金店老板介绍是航空合金材料。

调整大小 DSC_0076.JPG

调整大小 DSC_0078.JPG
管材锯开直接固定在电木上。


调整大小 DSC_0079.JPG
主镜由双面胶固定,四周加保险。


调整大小 DSC_0080.JPG
主镜采用中心拉,四周推结构固定并调整。


调整大小 DSC_0081.JPG

调整大小 DSC_0077.JPG
#p#分页标题#e#
2009-3-15 16:55 上传
下载附件 (249.07 KB)


副镜可以调节高度,不可以调整角度(光轴由主镜调节)

neq6 pro 精度挺好,基本感觉不到空程、回程。

20kg 以上载重,需要仔细平衡。
neq6 pro云台下有3颗内六角螺丝,卸下可以拿下云台,就可以把平衡锤杆下下来了,换一根18mm不锈钢长杆即可


电木板的密度是1.5 ,铝合金大概2.5附近,铝合金强度可以好很多,用料会少至少一半,所以用铝合金可以再轻点。
但是,铝合金板材加工会比较麻烦。电木板就简单多了,可以锯,挫,打孔,攻丝都没问题。如果有电动工具,那电木板就和“豆腐”差不多。
电木板的刚性是很难支撑大块面积的,在整体结构上要有斜角支撑,三角形结构才行,甚至双层胶合。
另外,在动手之前最好做个三维模型看看,免得造型丑陋。精心计算好重心,重心附近的支撑要特别加强


"请问电木板多厚?用铝板是不是可以薄些?"
电木10mm厚,如果用铝合金会薄很多。

调整大小 DSC_0110.JPG

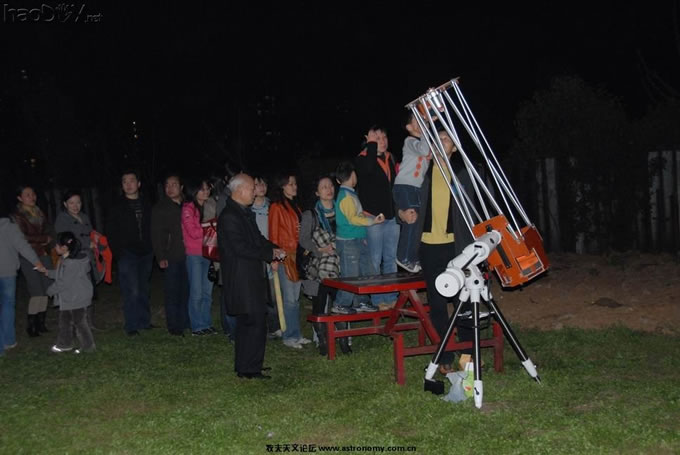

好东西自然要大家分享。
调整大小 旋转 DSC_0086.JPG

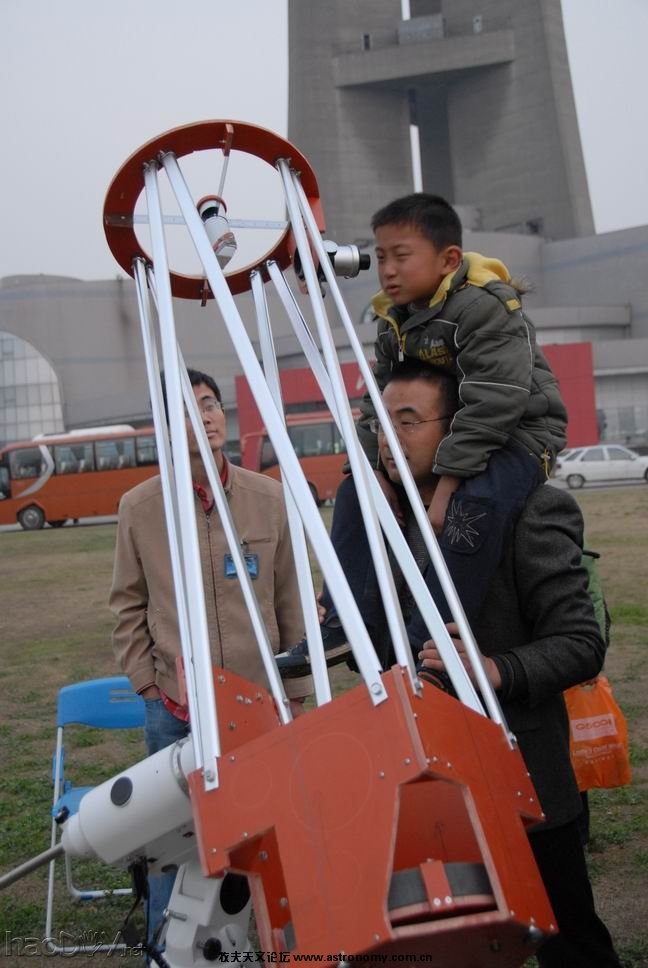

很多人是第一次看土星,第一次就用30cm望远镜,而且还有电跟。
为了这个梦想我却等了20年
