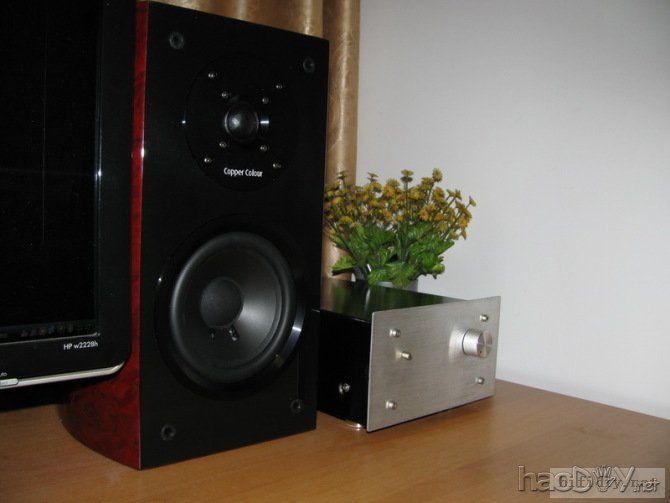

为电脑桌面新网购了一对五寸单元的音箱，忙不迭的连接试音。外观和声音都还过得去，而且令我高兴的是其灵敏度也相对较高，意味着不用太大的功率就能推得不错。 二话不说，找线路图。
线路简单，制作与调试也简单。根据使用电压调整一下元件数值，把差分管的静态电路设定为4MA(每管2MA)，取其声音厚暖；电压放大管静态设定为20MA；电流放大对管静态电流则设定为100MA，因为机子体积不大，散热器就不可能太大了。只要元件素质和整体布线考虑较好的话，出好声的机会也大。 差分对管用孪生管A1349，一致性较好，省却了配对的麻烦。电压放大级用日立的D669AC，此管还算中规中矩，不错的管子。电流放大就用日立的名管K1058、J162，这对管子不用说了。
其他元件也选上些档次的，鸡都出了，还差酱油吗，呵呵~
为了方便制作，此次用了万用板焊接，方便快捷。因为线路简单，电源方面的考虑多加了些。除了电流放大级是直接连接滤波电容外，差分对管和电压放大级都用稳压电源，令其噪音做到最低。LT337和LT317是不错的选择，只是手头上有LM337和LM317，就无谓再花钱了。加上两声道才几十MA的输出电流，用在这里也完全胜任了。
滤波可不能大意，用了“你吃糠”的音响专用电容，想要出好声，基础可是要保证的。这就是前级的稳压电源，三下五除二，搞定。试机，稳稳的锁定在设置的正负33V。
小房间就成了我临时的工作室。“工场”一角......
前级和稳压搞定，后级管还没上。

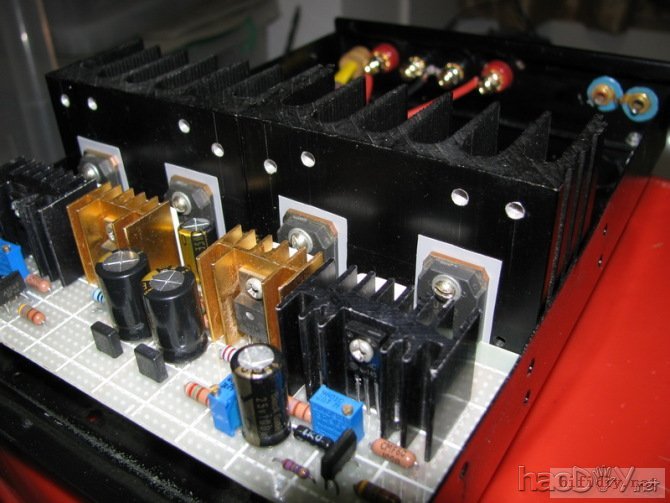

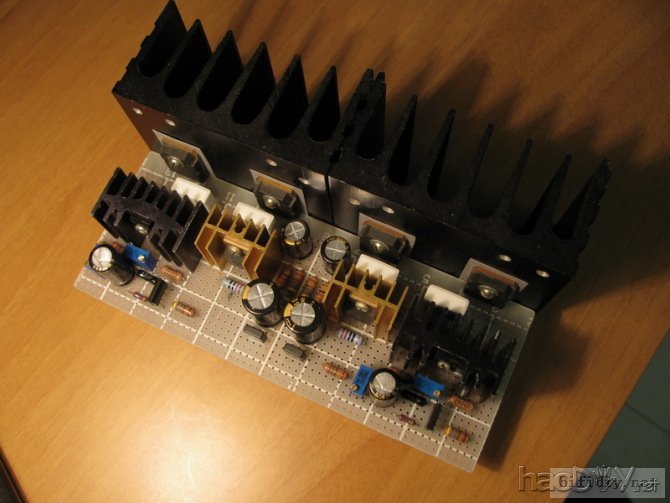

为预防意外损失，先不连接后级大管，通电~还好，没有“烟花”出现！又迈进了一步~然后装上大管。

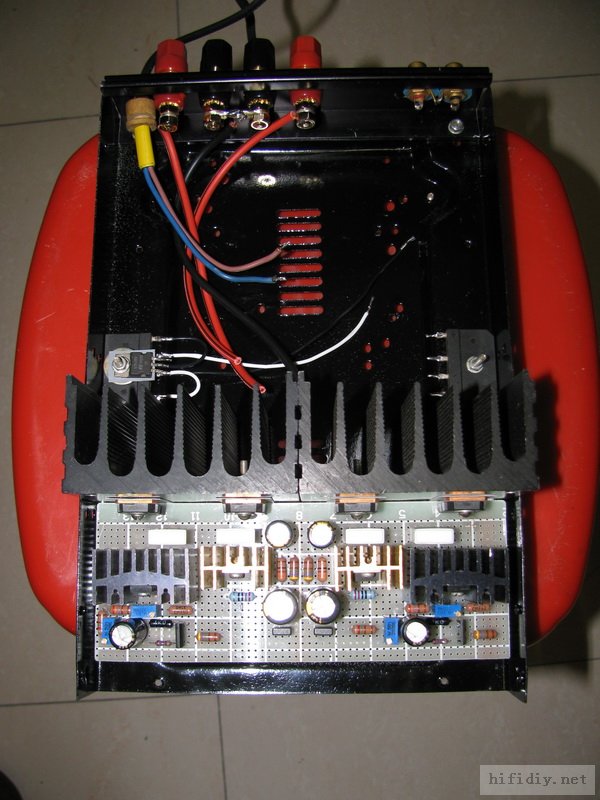

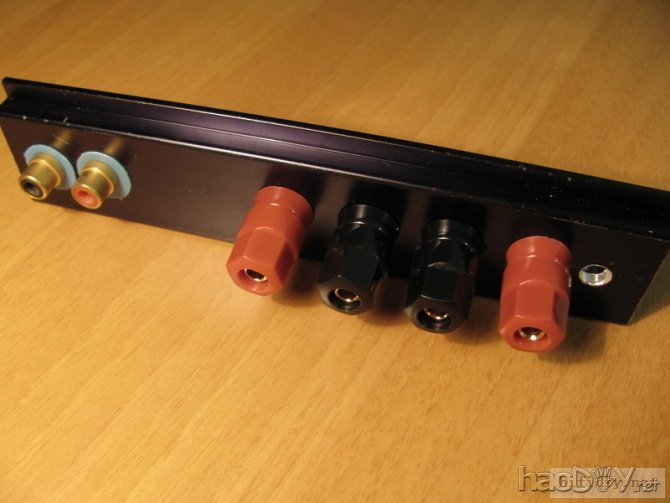

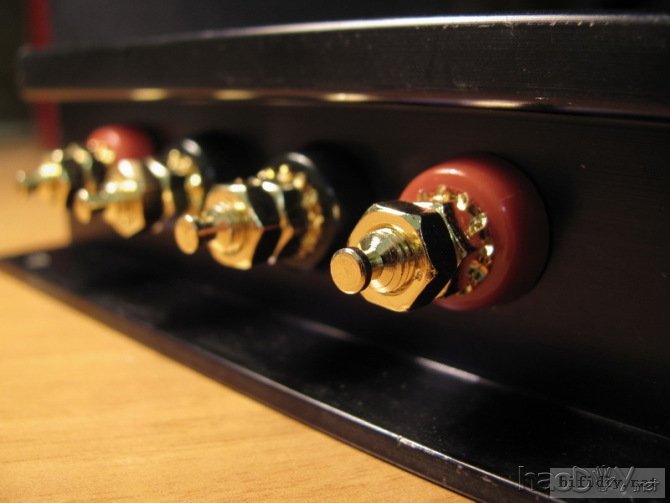

路啊，总有坎坷：上了大管，忙着就接电源了，接上，两三秒后断电，一摸大管吓一跳，热的不行！试了几次都一样。最后一次红光一闪，焦糊味弥漫，一盆凉水夹杂着冰碴子浇了一身...... 难道是布线有问题引起自激？！按说也不至于连这么基本的我都出问题了吧......扔下不管，先吃饭，填饱了肚子，也趁着机会冷静下来，考虑一下有哪一步做错了。饭后，仔细的检查板子，J162两只都击穿了，幸好K1058免于此劫！拆下在管子表面用起子划了个“X”，这一路你就走到这儿了，长眠吧...... 拍脑袋的时间到了，自己大意啊！！！图中R7我用1K的多圈微调，安装前调到了最小阻值，这本该没错的。记忆中，在焊接时为了避开其他走线，把脚位变了一下。这一变，最小的阻值就成了最大！这样一来，通电后极大的电流流过管子，不焦香才怪......更换好管子，还有就是也已经烧断的0.22Ω电阻，把R7调到最小，通电，慢慢调节电流到100MA，热稳定后再返调一下电流和中点电压，OK！ 剩下的就是外壳加工了。把“库存”生锈的老机子外壳翻出来，用不上的锯掉，然后买来砂纸了黑色手喷漆，一番尘土飞扬，变了个样子。输出输入端子的后板也加工好了。

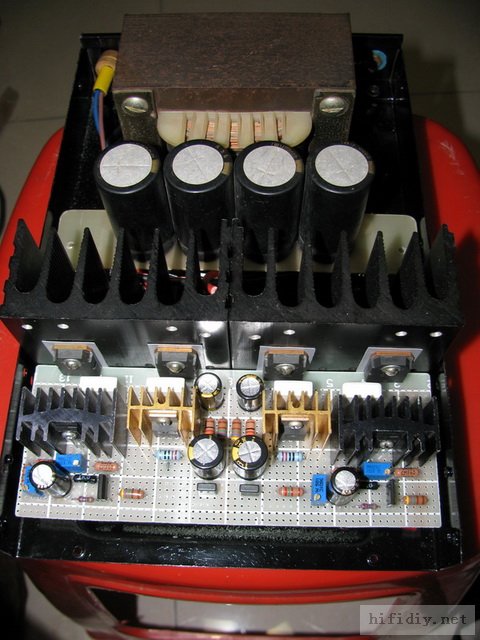

接下来的工作是顺理成章了。安装、接线......

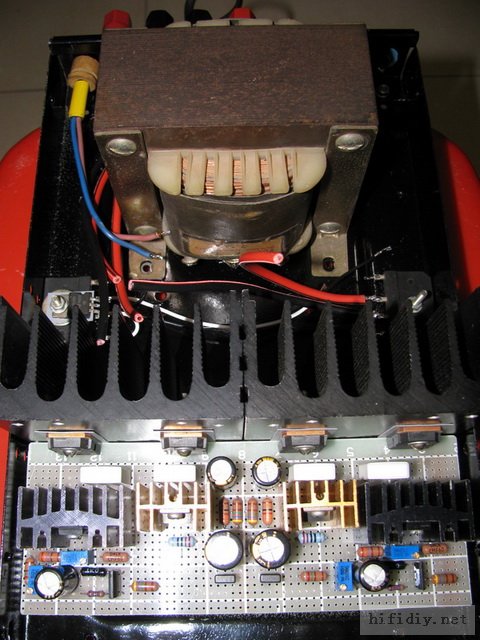

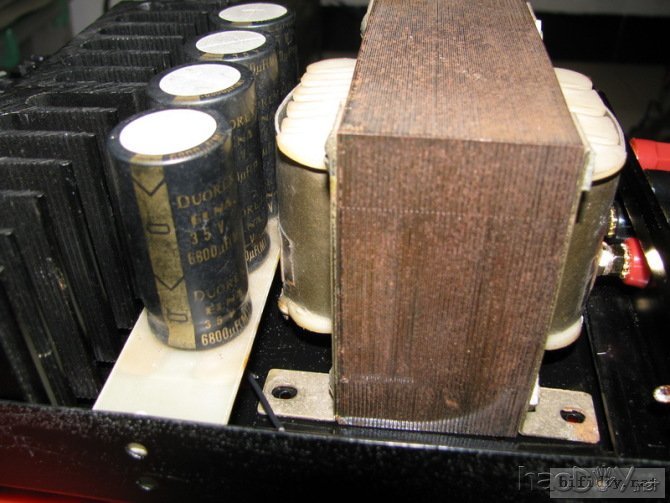

装上变压器和ELAN金装音频电容。

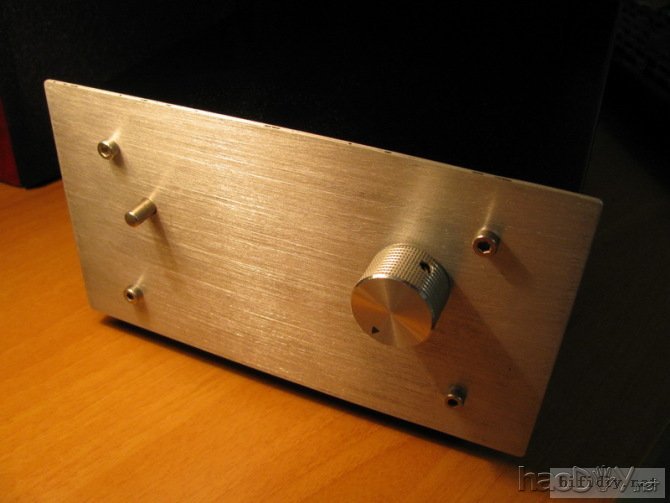

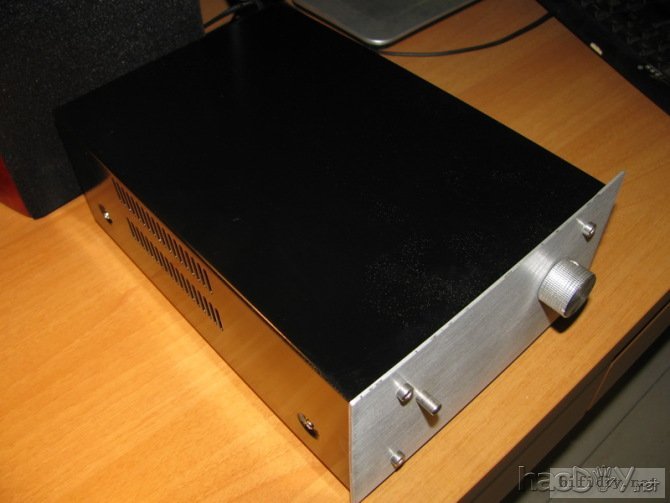

再用铝合金板锯好，打磨和挫出倒角，把电源开关和音量控制电位器装好，合上盖子，开机试音！
 电源开关的按钮还是废物利用，把废三极管的脚锯掉，只用管帽。现在细看还能看到管子的型号咧~   声音达到预期，五寸的箱子推起来力度不错，满意~ 糟！怎么感觉又开始上瘾了...... 就是用了孪生差分管，两管的热平衡可以做的不错，所以中点很稳定，只有几个mV。 我是刚进论坛的新人，还请各位前辈、高手多多指教啊~ 静态电流适当调大些，声音会更温暖些，但因为我用的外壳和散热器本身不大（也不想做的过大），所以因地制宜吧。现在是天气冷，还要考虑到夏天的温度，因此暂定100MA的电流。 (责任编辑：admin) |
