我的毕业设计 D类功放(8)

时间:2012-09-23 10:23来源:hifidiy.net论坛 作者:Jony 点击:
下载 (26.72 KB) 2011-3-30 14:09 下载 (26.26 KB) 2011-3-30 14:09 下载 (25.57 KB) 2011-3-30 14:09 下载 (25.42 KB) 2011-3-30 14:09 下载 (37.42 KB) 2011-3-30 14:09 下载 (33.37 KB) 2011-3-30 14:09 下载 (3

我的毕业设计 D类功放
我的毕业设计 D类功放
我的毕业设计 D类功放
我的毕业设计 D类功放
我的毕业设计 D类功放
我的毕业设计 D类功放
我的毕业设计 D类功放
我的毕业设计 D类功放


我的毕业设计 D类功放

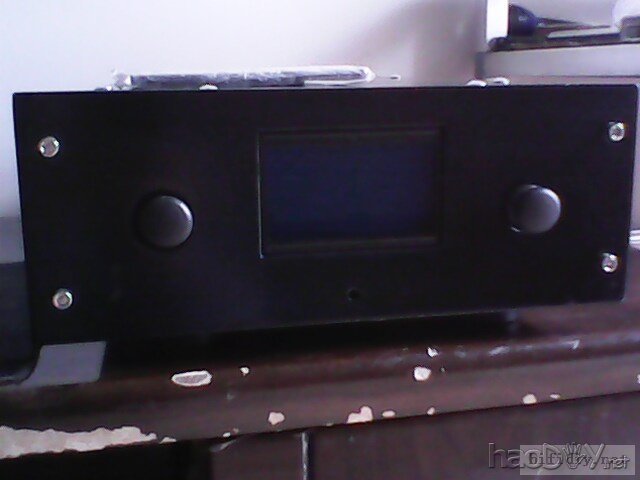

听感嘛,用来推自制的音箱,还是相当的不错D我的毕业设计 D类功放  飞乐8寸的低音,高音是一二手的银笛,可惜板材不好,声音亮丽、清晰,听人声还不错,两边延伸不怎么够,特别是低音,下潜不够深,重量感还没3886的好,看来低通滤波得调整下了……
再慢慢煲下机看看有没有惊喜我的毕业设计 D类功放 ……

原理图来咯~~~~呵呵,最近忙找工作,没空上来我的毕业设计 D类功放
程序呢编得不好,就不发了,你懂的……
我的毕业设计 D类功放 总板.rar (151.26 KB)

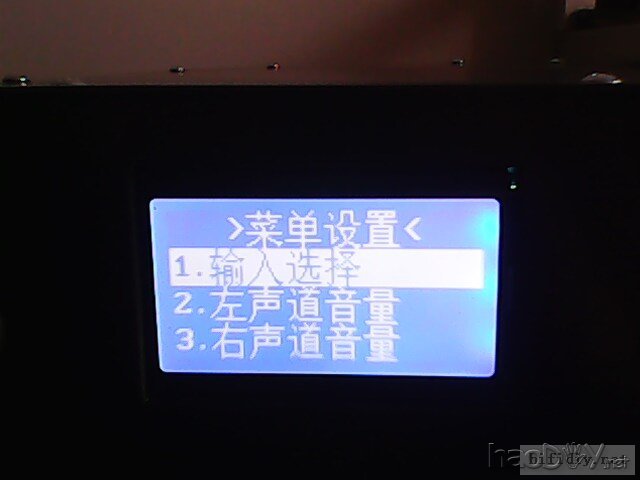

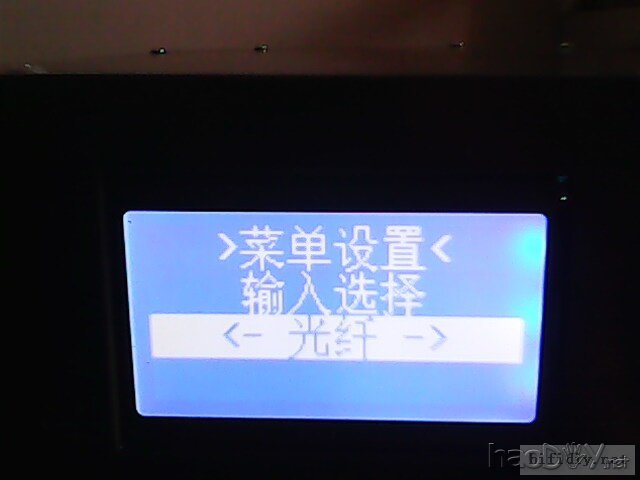

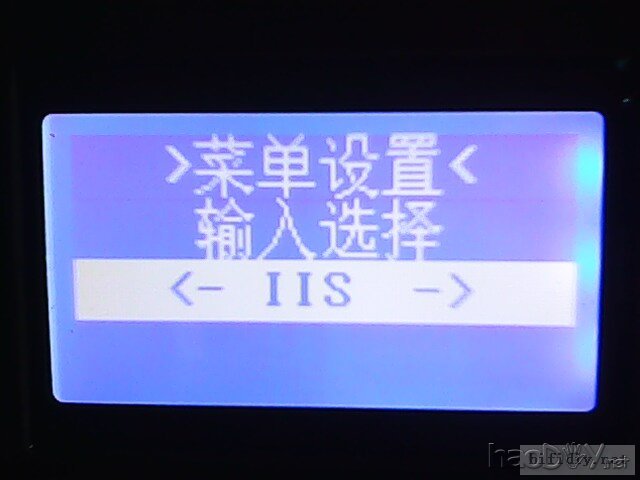

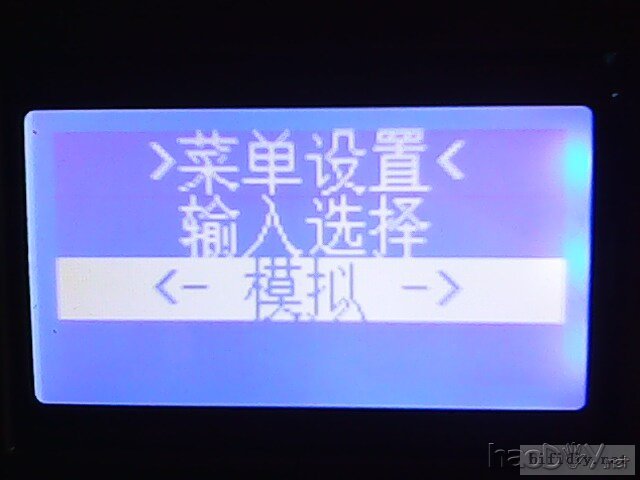

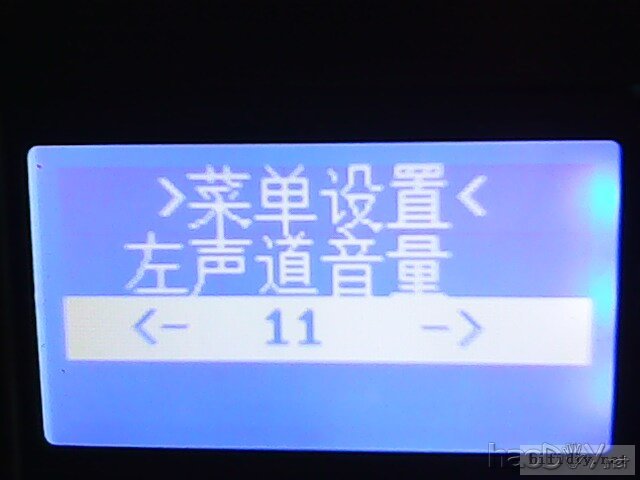

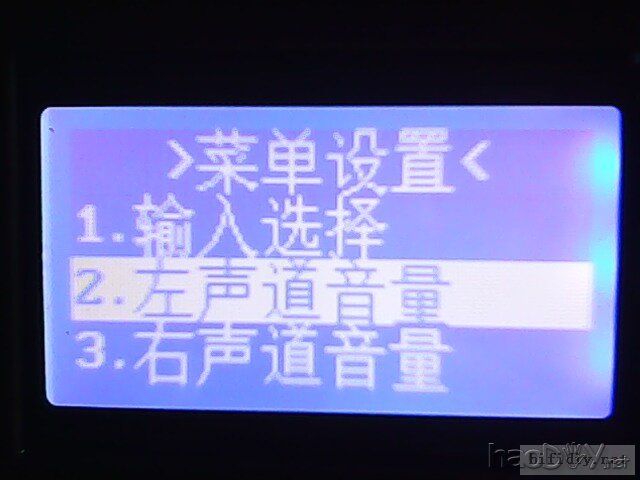

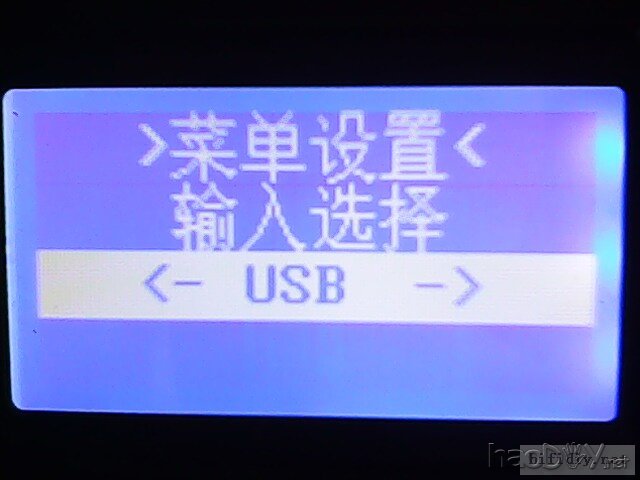

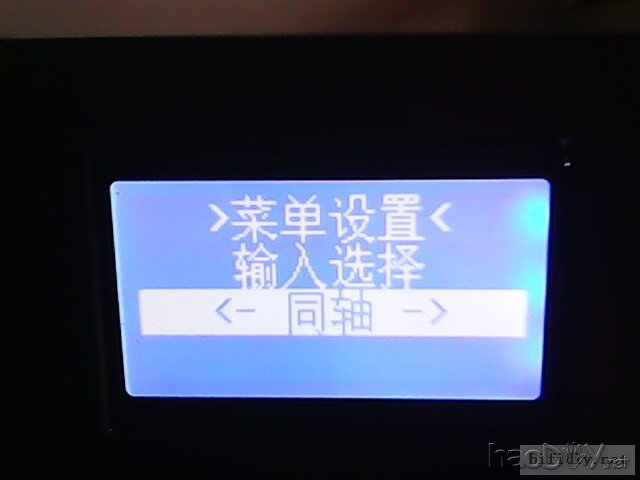

系统分为同轴光纤输入、USB输入、模拟输入、输入信号切换、IIS信号处理及调制、功率放大、红外接收和LCD显示等模块。该系统通过DIR9001、PCM2706、PCM1802等芯片将同轴信号、光纤信号、USB信号、模拟信号转成IIS信号,74HC153切换输入方式,然后采用TAS5504A将IIS进行音量调节、高低音等处理后调制成PWM信号,最后通过TAS5142对已调制的PWM信号进行功率放大。整个系统由AVR单片机ATMEGA16L控制,通过红外遥控或按键来进行调节音量、高低音、输入方式选择等设置。 (责任编辑:admin)
