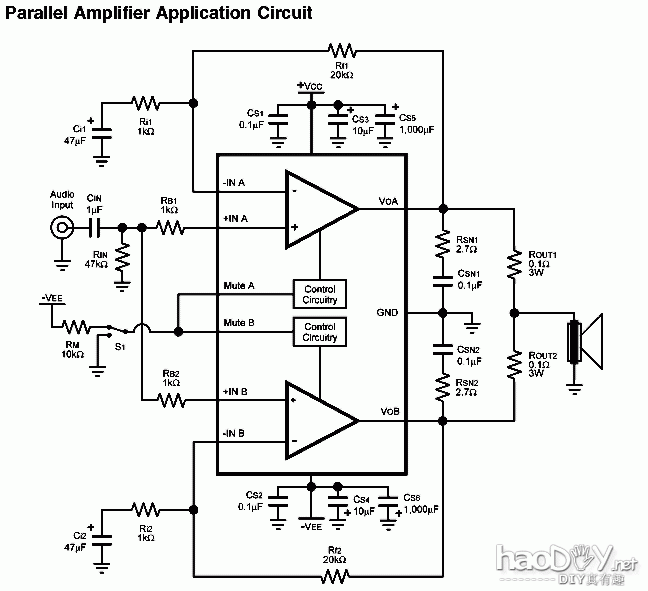

一般放大器並聯的方式是在放大器輸出端串上 0.1Ω的功率電阻再並聯起來。

lm4766功放 Ultra Symmetry 平衡式後級放大器

我則是用 PPTC自復型保險絲取代 0.1Ω的功率電阻。

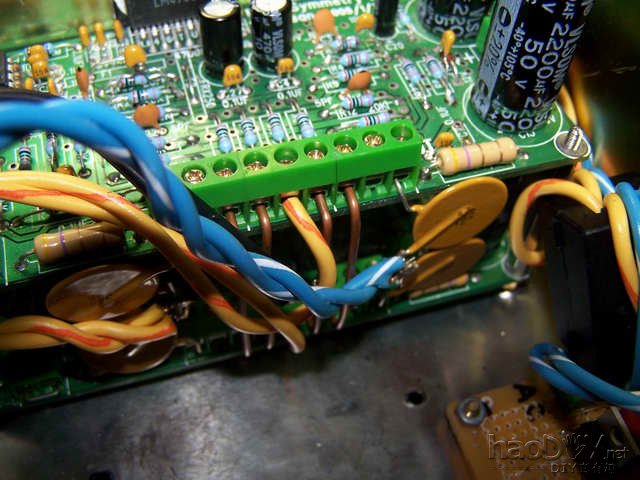

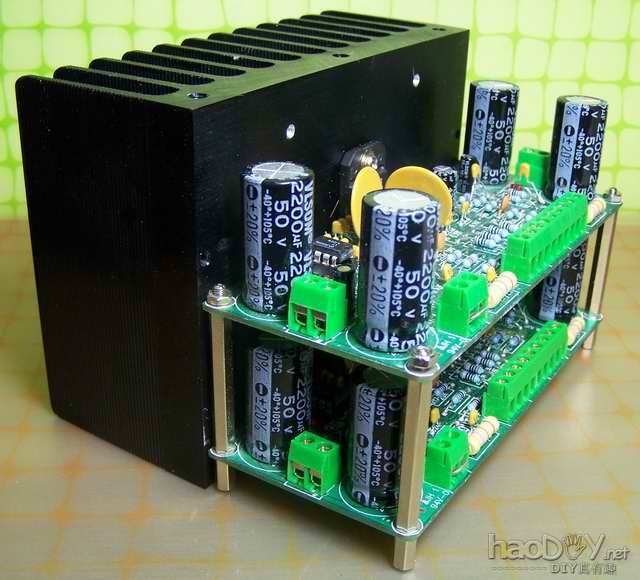

原本在 PC板上的 PPTC自復型保險絲要拿掉，改用單芯線短路起來！

lm4766功放 Ultra Symmetry 平衡式後級放大器

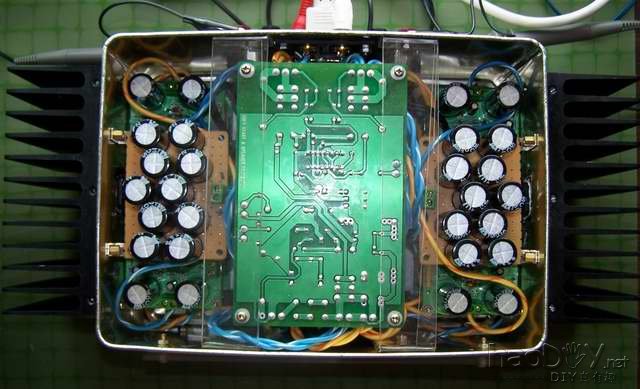

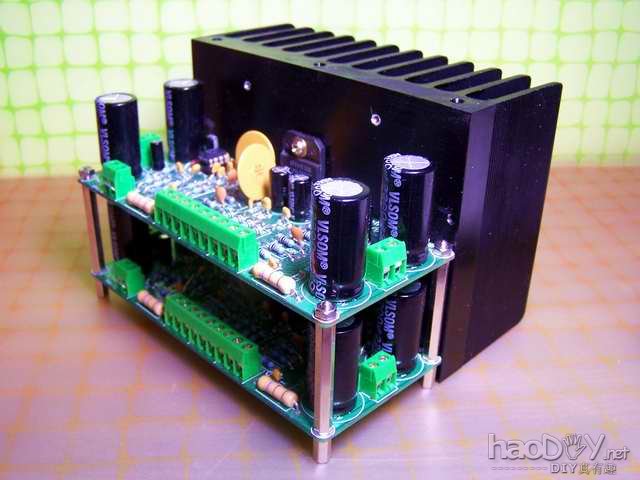

LM4766TF Ultra Symmetry全平衡後級放大器改成並聯版本後，機箱內更加擁擠了！

lm4766功放 Ultra Symmetry 平衡式後級放大器

　

結語.....

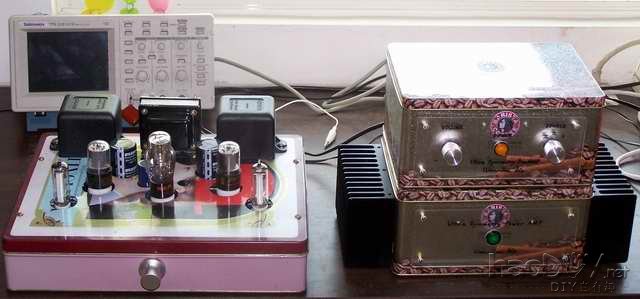

連續熬夜一個禮拜才把這個 LM4766TF Ultra Symmetry全平衡後級放大器搞好，
試聽了幾天，覺得很不錯！散熱片的溫度也不會很高，並不會燙手。

這個 Ultra Symmetry全平衡後級放大器也可以採用非平衡訊號輸入，我並沒有加上
平衡/非平衡輸入的切換開關，在非平衡訊號輸入時，如果反相輸入端沒用銅線短路到
地，電壓增益會比反相輸入端用銅線短路到地來得大些，這是由於電路中使用“正回
授”來提升輸入阻抗的關係。

lm4766功放 Ultra Symmetry 平衡式後級放大器

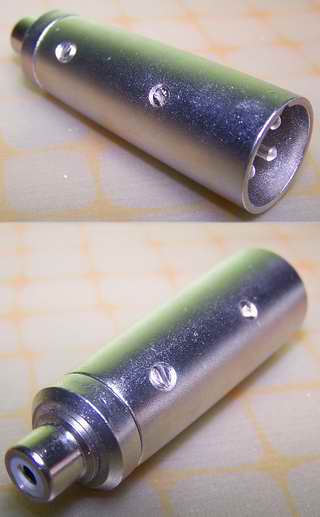

我在電子材料行有找到像上面這樣的平衡/非平衡轉接頭，它內部的接線已經將反相輸
入端短路到地，使用起來蠻方便的！

lm4766功放 Ultra Symmetry 平衡式後級放大器
