先上图

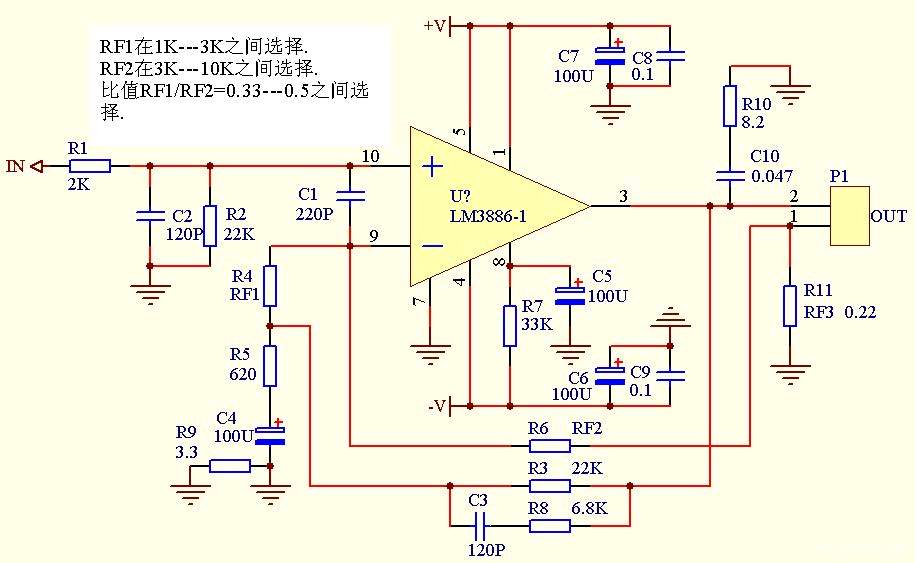

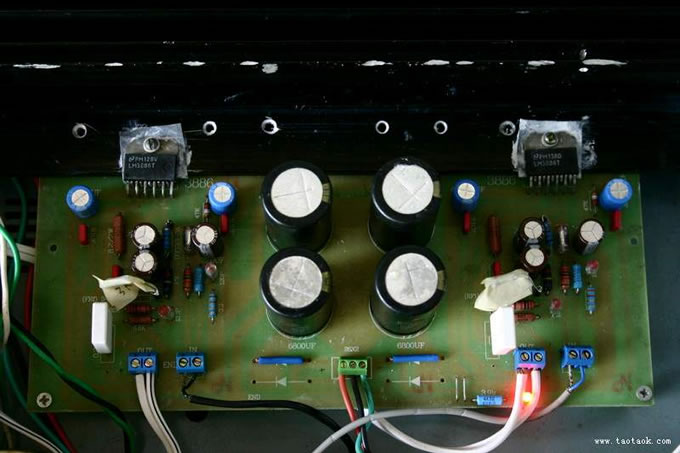

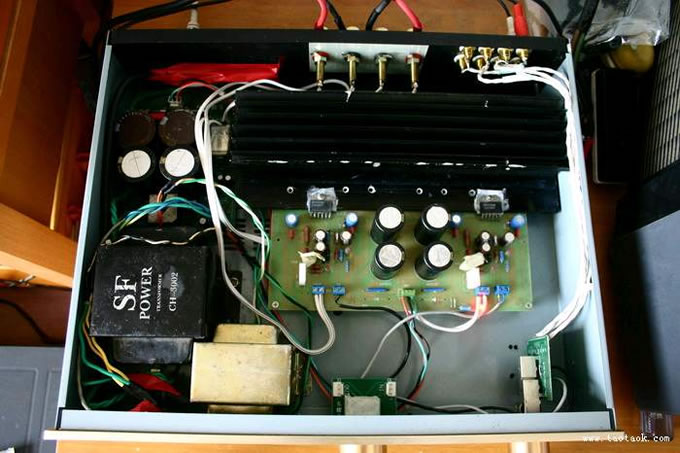

   手上有机箱、散热器、变压器等一些闲置的东西，只差板就可以动工了。 一天到电子商场买配件，无意中看到这块板，标明写着：北京吴刚3886。 这个名气很大的，何不试试看。问了一下，只剩最后一块了，上面还有不干胶的痕迹。不知为什么，有一种想动手的冲动。于是买下了，13元。 顺便买了些配件，基本上齐了。 晚上把阻、容焊好。 第二天把3886焊上（板上有个元件印刷不清，搞了半天才明白，这个以后再说）。 试好电源、喇叭保护器（带滤波电容）：电压为40伏。 接上板，开机三秒钟后关机，无异味。重开，测中点电压，右边接近0，左边2。3毫伏。 接高音喇叭（串电容保护），无声，还以为是故障。其实是噪音太低了，开最大认真听才能听到一点。 加信号，出声。 再测中点，正常。接音箱，正常。 一听就喜欢，是我喜欢的声音。 下一步就是调整RF1和RF2了。 1K到10K的电阻买了一堆回来，为了调较方便，用分色纸贴好标签（图片中的四个怪物）。 开始调较，没有任何仪器，只好用耳朵听，实在不是金耳朵，听来听去差别不大，觉得RF1为1K、RF2为2K时最好。 电源部分 板子上的整流不用，滤波电容为4个4700的音响专用，外板再加两个6800和两个10000的，并0。1 感觉用不了那么大的滤波电容，在板子上也不算了。 输出为正负40。5伏，是否接近3886的上限？反正温度也不高，声音也好，散热片也不小，估计问题不大。 变压器为拆机的方型，上面标着3002，其他没标志了，功率大小不知，小的那个是扼流圈（没必要用吧）。 整流桥是6A的，拆机品。 |
