对于洞洞板的焊接方法，一般是利用前面提到的细导线进行飞线连接，飞线连接没有太大的技巧，但尽量做到水平和竖直走线，整洁清晰（图5）。现在网上流行一种方法叫锡接走线法，如图6所示，工艺不错，性能也稳定，但比较浪费锡。纯粹的锡接走线难度较高，受到锡丝、个人焊接工艺等各方面的影响。如果先拉一根细铜丝，再随着细铜丝进行拖焊，则简单许多。洞洞板的焊接方法是很灵活的，因人而异，找到适合自己的方法即可。

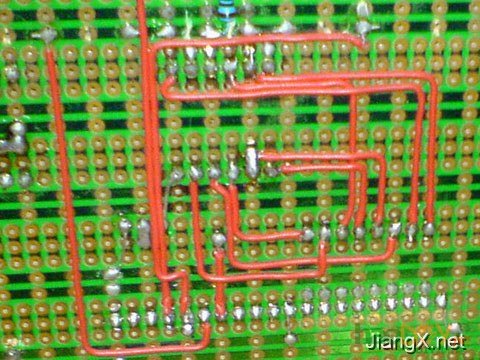

图5 常用的飞线连接法

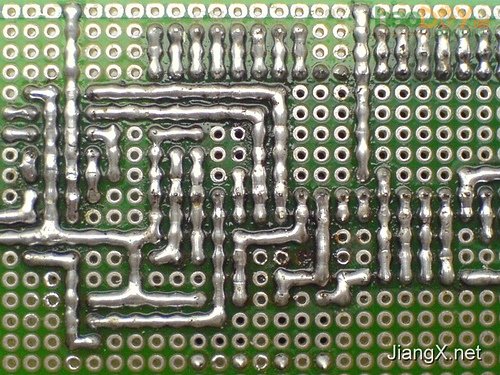

图6 锡接走线法
洞洞板的焊接技巧
很多初学者焊的板子很不稳定，容易短路或断路。除了布局不够合理和焊工不良等因素外，缺乏技巧是造成这些问题的重要原因之一。掌握一些技巧可以使电路反映到实物硬件的复杂程度大大降低，减少飞线的数量，让电路更加稳定。下面就笔者的经验谈谈 洞洞板的焊接技巧。
1、初步确定电源、地线的布局
电源贯穿电路始终，合理的电源布局对简化电路起到十分关键的作用。某些洞洞板布置有贯穿整块板子的铜箔，应将其用作电源线和地线；如果无此类铜箔，你也需要对电源线、地线的布局有个初步的规划。
2、善于利用元器件的引脚
洞洞板的焊接需要大量的跨接、跳线等，不要急于剪断元器件多余的引脚，有时候直接跨接到周围待连接的元器件引脚上会事半功倍。另外，本着节约材料的目的，可以把剪断的元器件引脚收集起来作为跳线用材料。
3、善于设置跳线
特别要强调这一点，多设置跳线不仅可以简化连线，而且要美观得多，如图7。
4、善于利用元器件自身的结构
图8是矩阵键盘电路，图9是笔者焊接的矩阵键盘。这是一个利用了元器件自身结构的典型例子：图9中的轻触式按键有4只脚，其中两两相通，我们便可以利用这一特点来简化连线，电气相通的两只脚充当了跳线。读者可以对照图10好好体会一下。
5、善于利用排针
笔者喜欢使用排针，因为排针有许多灵活的用法。比如两块板子相连，就可以用排针和排座，排针既起到了两块板子间的机械连接作用又起到电气连接的作用。这一点借鉴了电脑的板卡连接方法。
6、在需要的时候隔断铜箔
在使用连孔板的时候，为了充分利用空间，必要时可用小刀割断某处铜箔，这样就可以在有限的空间放置更多的元器件。
