自己DIY制作的笔记本USB声卡_diy音响电子电脑科技小发明制作

一直觉得电脑集成的声卡不够给力，高频不清脆低频混而无力。最惨不忍睹的是中频的人声，听不出多少感情。
想买声卡，但是成品声卡太贵了。我一个小白领根本买不起。而且我也不确定自己的耳朵是否灵敏到足够听出那般天籁之音。

所以自己做一块小巧的USB声卡的计划提上日程。接下来正式开始本次声卡制作的展示。

一、声卡方案的确定

制作声卡，要先确定解码芯片和整体方案。在这之前需要确定的是我想要怎么样的声卡？？
我对这款USB声卡的要求是：
1、不能太复杂，因为我是新手。
2、体积不能太大，因为想带来带去用。
3、不能太贵，资金有限。
4、主要用途是带动普通耳机。

在各大DIY论坛不断的转战、学习之后。总体发现目前常见的耳放方案有4大类（我自己概括的，别要求太精确哈）：
1、USB——USB DAC解码芯片——输出
2、USB——USB DAC解码芯片——耳放芯片——输出
3、USB——USB通信芯片——DAC解码芯片——输出
4、USB——USB通信芯片——DAC解码芯片——耳放芯片——输出

根据我对USB声卡的要求，第一种最简单的方案最适合我。谁让我是新手呢，谁让我要体积小呢，谁让我没钱呢……

接下来就是选择芯片了。了解了大家常用的一些USB DAC芯片之后确定了几款芯片。TI的PCM2912、2912A、2706、2707、2902等等。但是目前2902、2906、2912都已经停产，剩下能选择的就只有2912A、2707两款了。2707没有麦克风输入，但是我还是需要用到耳麦的。so，就选2912A了喽。（2912A官方资料见附件）

二、策划准备阶段
选好了芯片，接下来就是怎么做了。
#p#分页标题#e#首先是考虑PCB。2912A是32脚的贴片，肯定要用PCB，所以要去做。

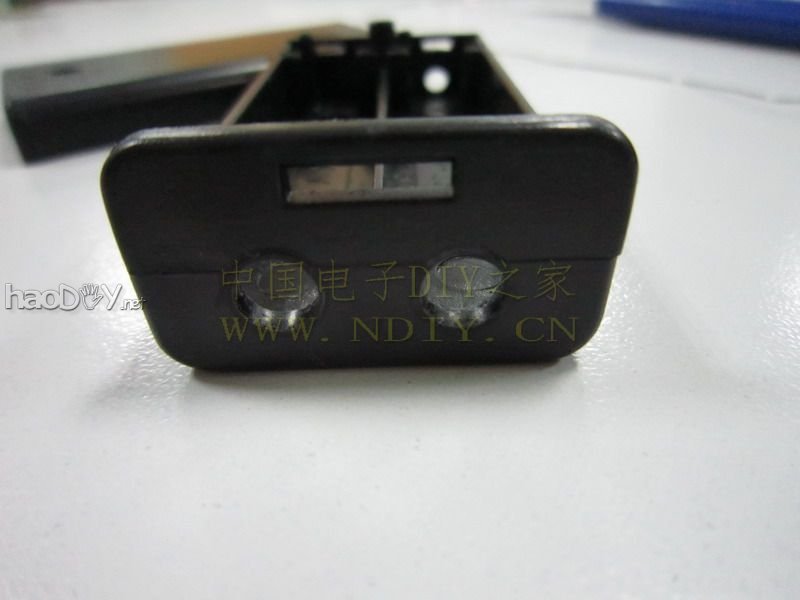

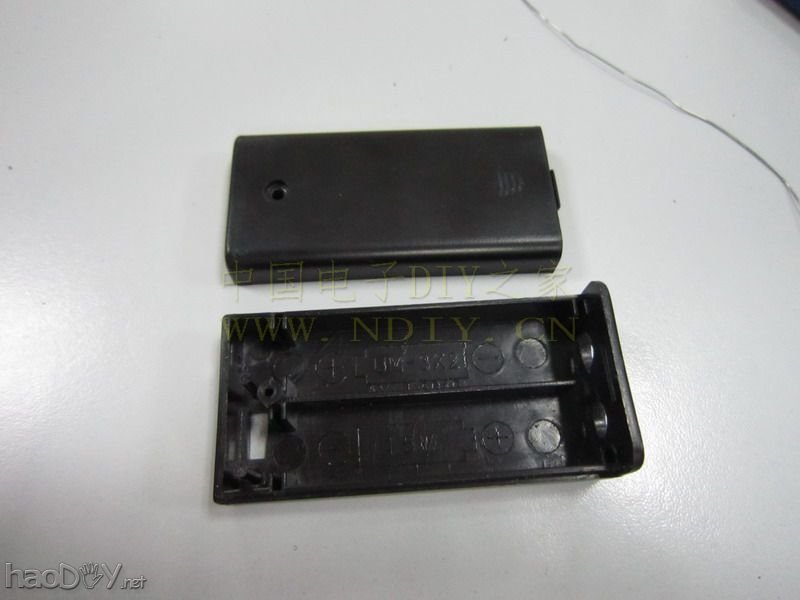

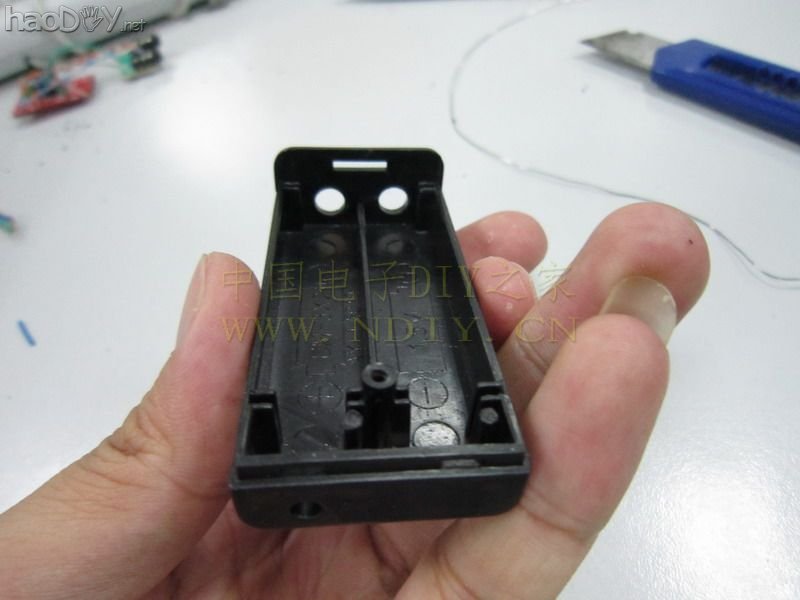

其次，要考虑外壳的问题，既然是要用到实处的东西肯定要外壳的。没外壳就不实用了。考虑了很久之后决定用一个装两节AA电池的盒子做声卡的外壳。

策划好了之后就是准备材料了。

首先是向TI申请芯片，当然大家也可以从网上买的。

先来张LED和电阻的合影，有惊喜哦。看最后面就知道了。

USB连接线

给NOKIA来个特写。大家不用怀疑，这就是广告。我原来的工作和诺基亚有关，所以很有感情

#p#分页标题#e#

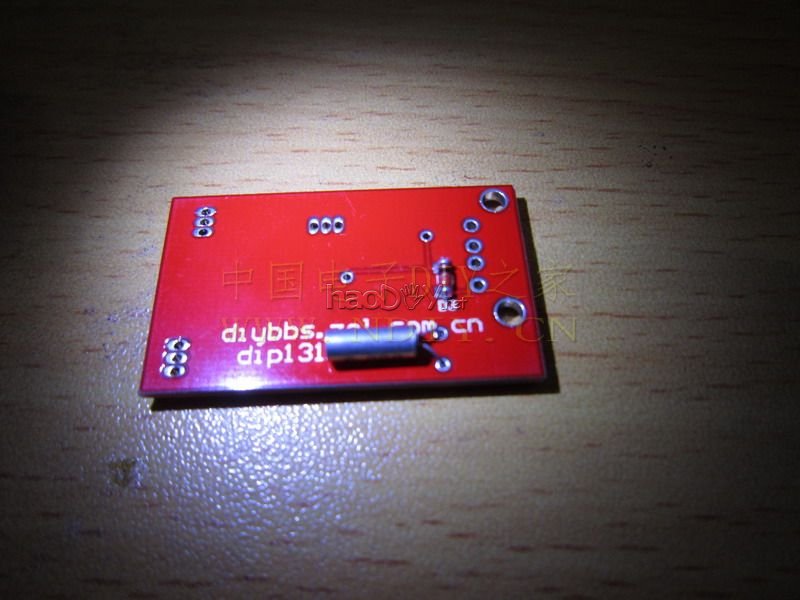

在我考虑去做PCB的时候一个网友把他用多出来的PCB给了我一块。我自己出邮费就行。PCB的问题就这样解决了。（PCB设计文件见附件）。PCB拿到手就迫不及待的焊接了，所以没留照片。这是个遗憾啊。大家见谅

三、芯片和贴片元件的焊接

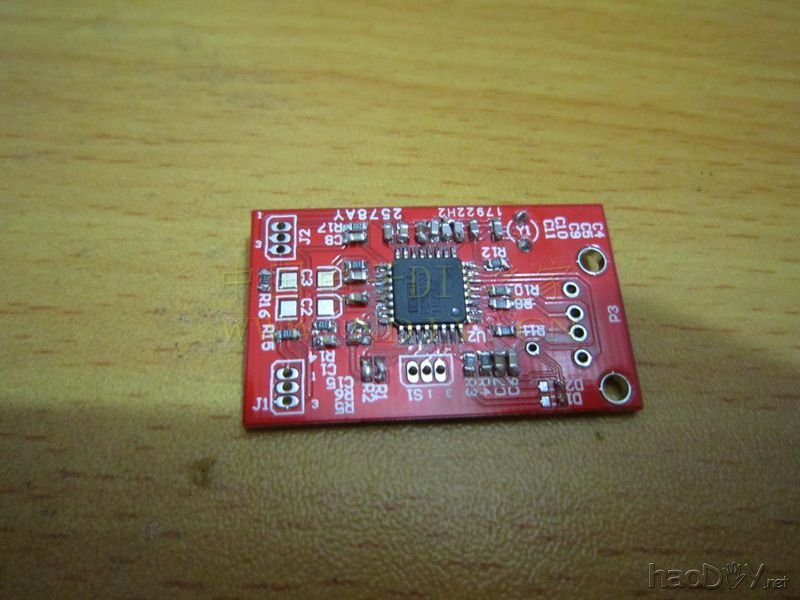

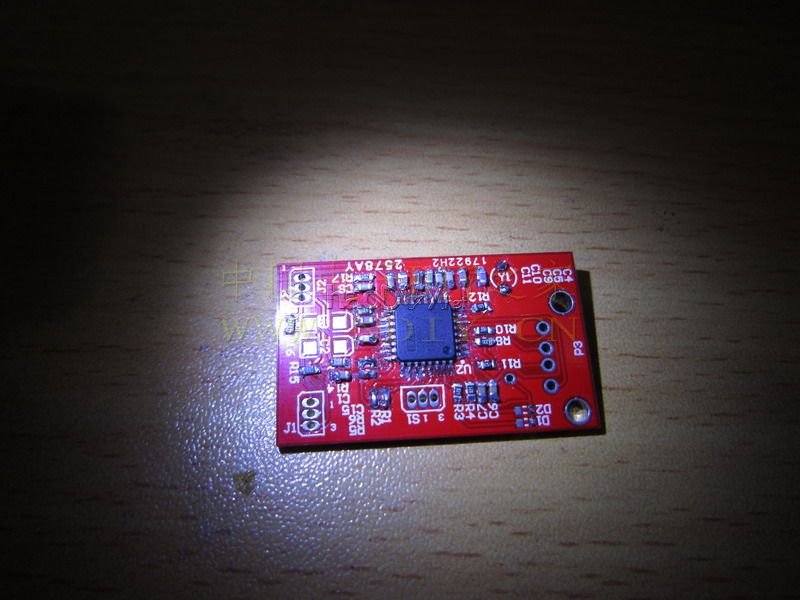

开始DIY之后第一次焊贴片，居然没有镊子和松香，焊了3个小时。焊得我眼睛都花了。中间没人给我拍照，所以只有成品图。
焊的很差，大家别见怪哈

焊接好之后的测试当中一直不出声音，芯片发热严重。后来证实是晶振坏了，不知道是本来就是坏的还是被我弄坏的。据说这玩意儿特别脆弱。好在我有备份，换一个就好用了。

四、其他附件的准备

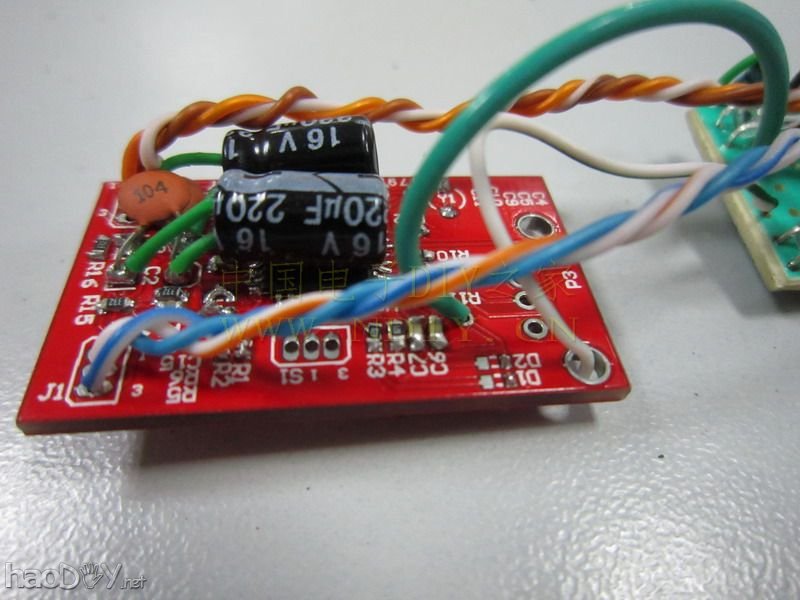

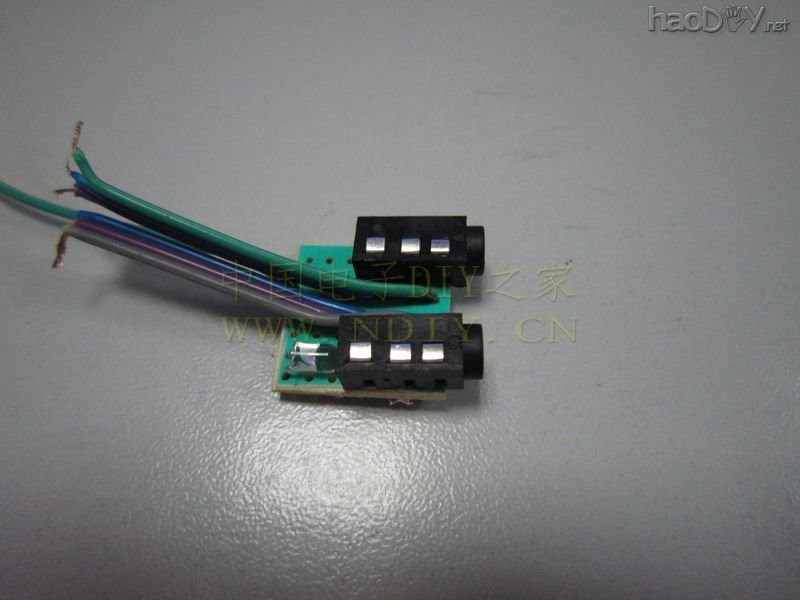

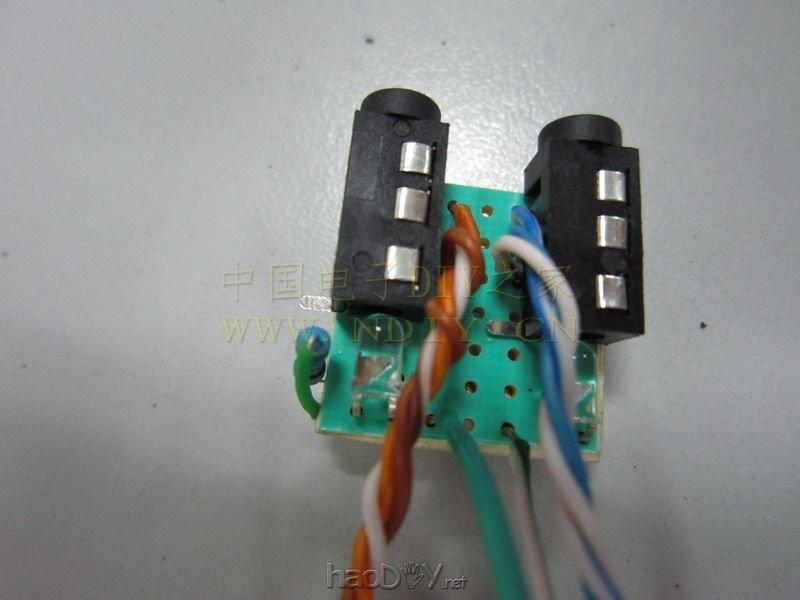

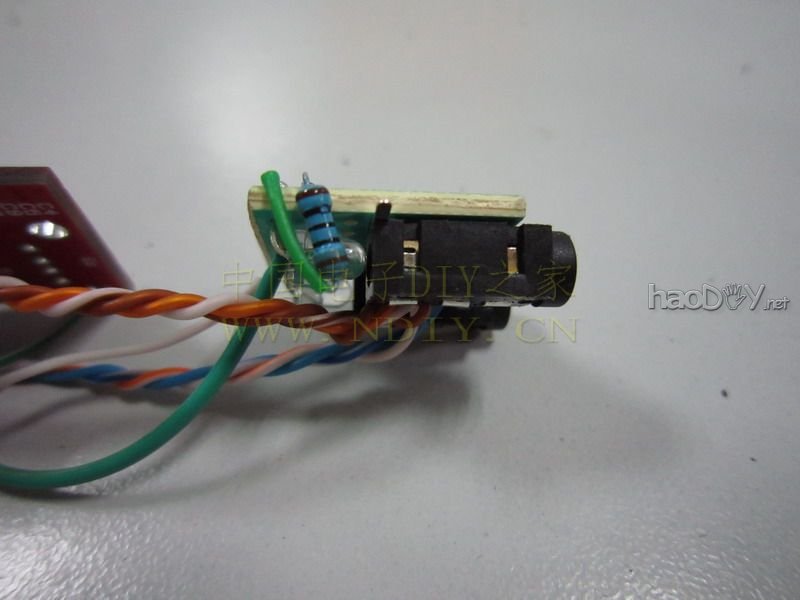

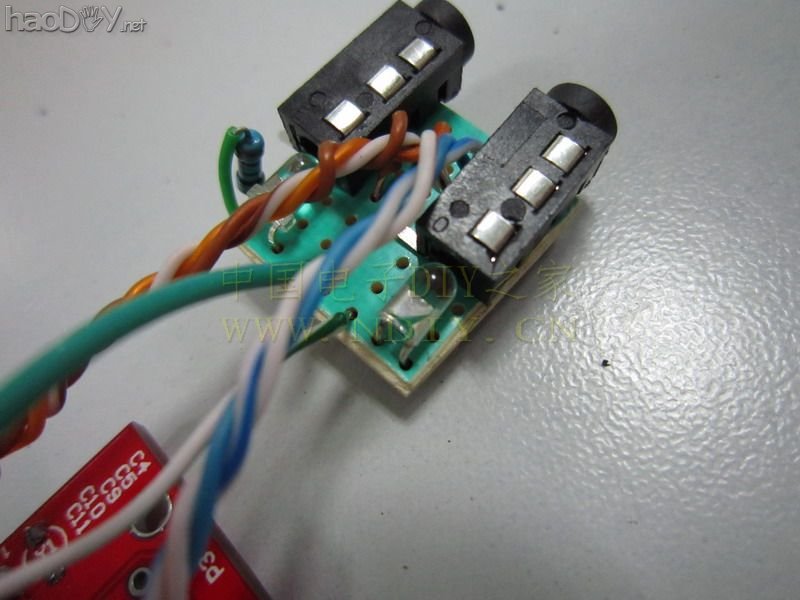

主芯片所在的PCB没有耳机插座，所以我还要单独做一个耳机插座的PCB，这么简单的东西就用洞洞板吧。万能的洞洞板。
