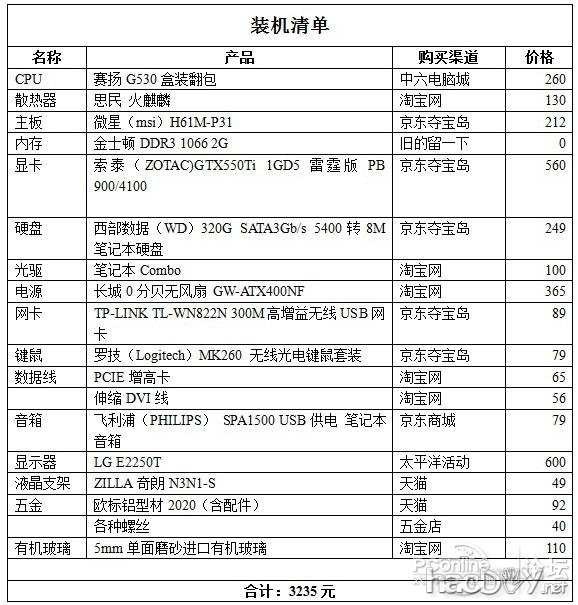

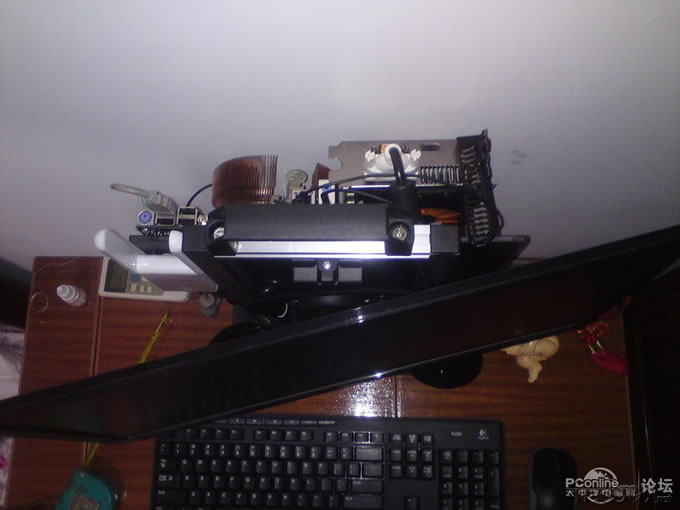

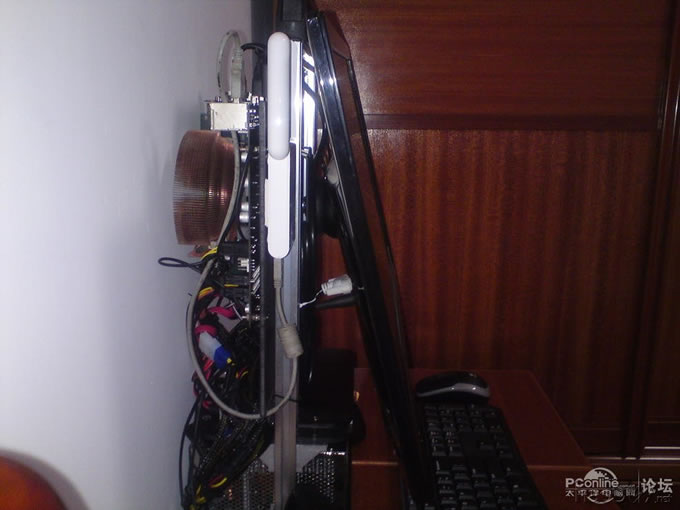

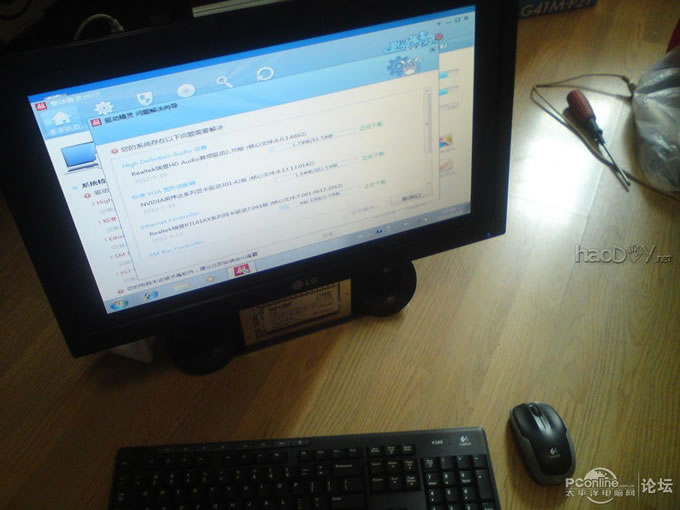

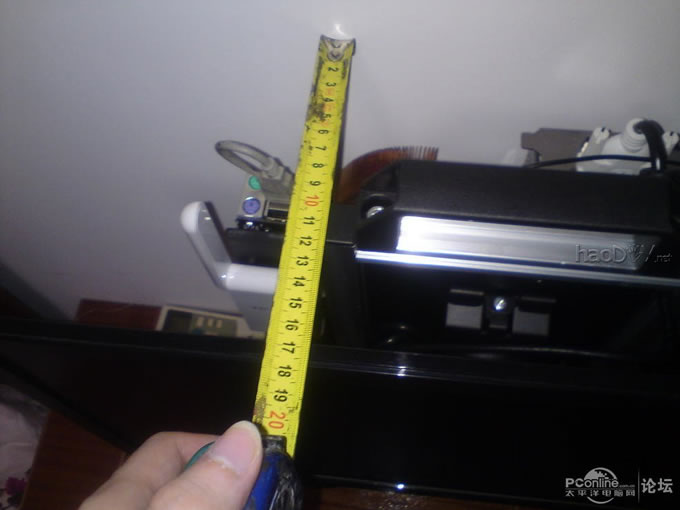

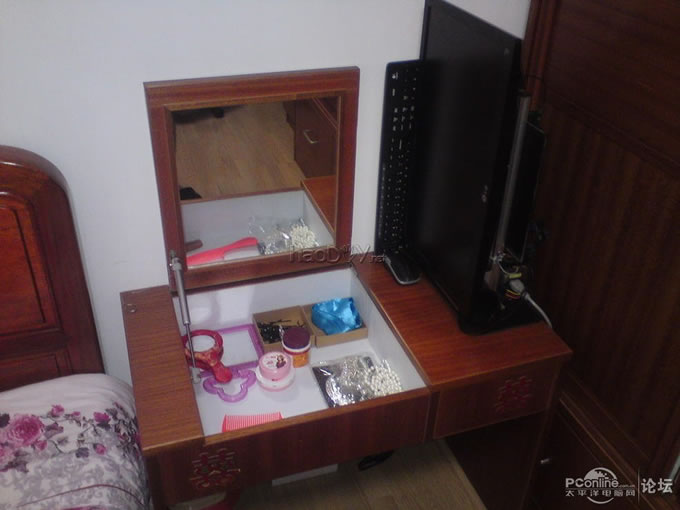

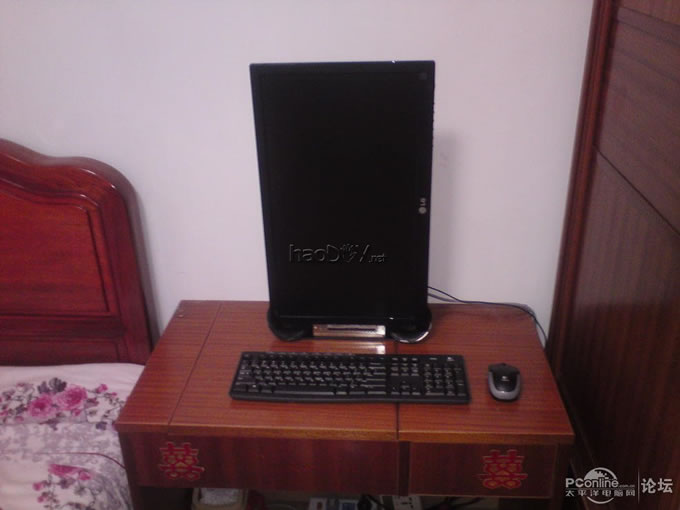

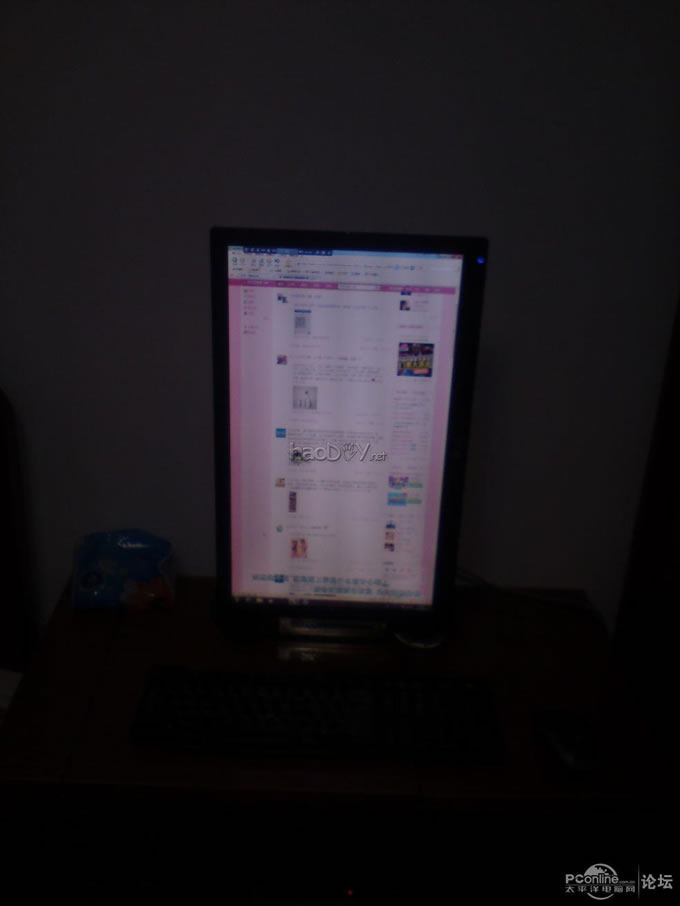

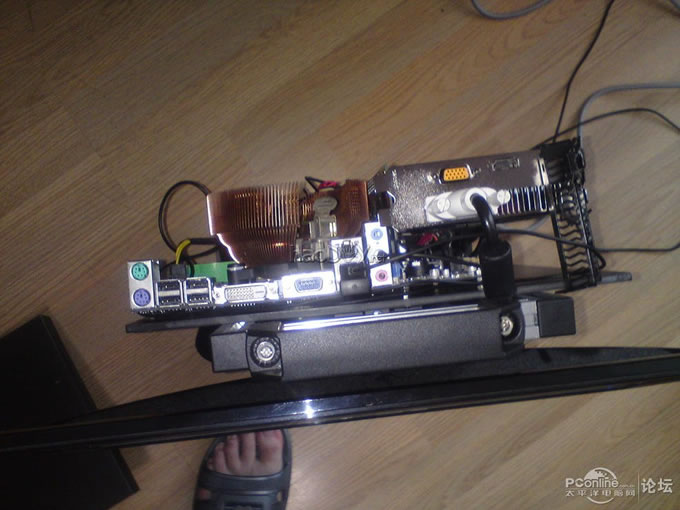

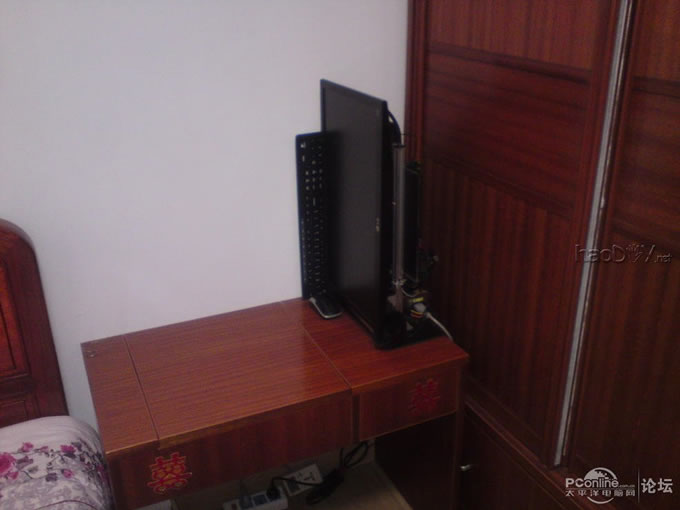

最近要给老婆装一台PC，但是苦于空间太少，钱不多（买不起品牌机），只能自己琢磨如何制作出一台像样一体“兼容”机。  上图是成品，我把它放在一个宽度只有65cm的梳妆台上。怎么样？很节约空间吧！ 这是我首次挑战一体机。作为一台实验性质的作品，并没有制作完整的外壳，以便日后研究和改进。当然，裸奔也是一种特色。呵呵~~~~ 对于他的称呼，可能有人注意到。我叫他做一体式“兼容”机，为什么多了兼容二字？ 总所周知，台式机可以更换硬件升级，但是一体机往往都不能。想象一下2年后你可能会因为性能不足而连带显示屏一起淘汰掉是多么的浪费。 并且品牌的配置选择和性价比大多都不够理想。这就是为什么DIY组装机一直占据台式机的主流地位的缘故。 然而现在组装一体机完全是一片空白。因为要彻底抛开台式机箱架构和笔记本的套路而重新进行设计，这样不是简单的事情。 现在主流唯一的方案只有ITX主板搭配可背挂ITX小机箱，挂在显示器背后实现最基本的组装一体机。 但是这样限制就大了，这些方案主要存在的问题：1、不能装独显；2、ITX主板价格较高没有性价比；3、光驱打开是个问题 回到我的初衷上说，我希望一体机除了达到节约空间的目的，还需要拥有性价比优势、可扩展、可升级、100%兼容台式机配件（ATX规范）、便于维修、安静。    #p#分页标题#e#为了最大限度节约空间，我还把显示器设计成可以360°旋转。这样就能把电脑“立”着放了。实际占地面积小于20*35cm。 同时顶部设计了把手，只要一只手就能提走。想摆哪里用就摆哪里用。 如果有空做一个保护罩的话，就变成可外带便携的一体机了。非常适合那些居无定所的打工一族。  更新一下旋转实用照，首选垂直变身。  轻松用提拉提手就能移动到边上。由于底部没有橡胶脚垫，单纯有机玻璃的磨砂面，这样摩擦阻力恰到适中，移动平稳，也不会伤到台面。  摆出镜子来，即是小梳妆台，也能用电脑！！！！绝对屌丝最爱的全高清超节约空间机型。 此外，旋转屏幕的好处还不只是节约地方，据说玩打飞机和看小说会很爽。。。。。虽然我的初衷只是为了省地方，汗~~~~~~ 来更新一个竖屏微博，爽YY了。一直没弄明白微博为啥要做那么窄，原来内有玄机！！！叼爆了！！  既然我一再强调他是“组装机” 那么他的性价比很关键，我列出清单比较配置较为相似的品牌机  #p#分页标题#e#参考对象：   同样为21.5寸，G530，独显。但是我的550Ti D5 1G显然要优胜很多了。 我的显示器是在一年前团购的，现在直接购买这种显示器价钱基本一致。 至于主板、显卡、硬盘作为夺宝岛的秒杀价用来比较还加上0元的内存的话可能有点赖皮。 那我可以补上新品的差价+600元，结果性价比还是具备充足优势。 那省掉的600元就看各位买家的造化咯，不得不说能买到便宜货也是一种实力。 此外，实际铝型材和螺丝我多买了，用剩的还有一半，所以严格说。成本大约应该扣除50元。 价格就不足3200元 不得不提，五金店很黑，极度暴利，那么点螺丝居然被迫花了40元。 大概晒一下部分配件。。。。  #p#分页标题#e#  有机玻璃用的是5mm进口单面磨砂。为啥非要进口？那我还想问为啥国产就做不出5mm磨砂的。 第一次接触磨砂有机玻璃，随便看看磨砂的效果如何，好心中有个底。   有机玻璃为啥不用光滑全透明的。。。 有经验的玩家应该清楚，光滑的结果就像上面那个图。 磨砂的好处就是不容易擦觉灰尘，而且整体外观比较有深度。 电源选用长城的无风扇电源，完全被动散热，真正的0噪音。  #p#分页标题#e#以下是制作过程： 我预先准备了银色和黑色两种喷漆，思想纠结中，应该用什么颜色效果更好。于是拿些边角料来试验一下效果。          最后决定用黑色。 把有机玻璃喷成黑色，但不是完全覆盖，而是喷成半透明。这样看起来会没那么刻板。#p#分页标题#e#  出来的效果是这样，我是喷在光滑面，而磨砂面作为表面使用。倒是有一片喷反了，不过错有错着，最终效果很配。  上图给铝型材攻丝  散热器扣具换上超频三的intel转AMD扣座，这样一些老款散热器也能在1155上大展身手了。  为了颜色统一，螺丝给喷黑了。手工不好，别见笑。   然后开始按草图组装（额~~~我没拍下上传草图） #p#分页标题#e#  电源是最重的配件，把它当做底座使用是最好不过了！尤其是这块铝块是别人好几倍多的电源，绝对够分量。  比较蛋痛的是，该电源的实物不像京东图片展示那样铭牌贴在底部。而是贴在一侧，挡了通风孔又刚好不好看。想撕掉不行，偏偏他就是有一个保修贴纸在那里。感觉长城这把够2的，铭牌这样贴。。。。不知道和批次有没关系。倒是网上的测评文章和这实物完全一致。  接着第二层安装光驱和硬盘。 据说PCB朝上水平放置的硬盘速度是最快的，至于你们信不信，反震我信了。同理光驱应该平放比立放好。所以这里略微牺牲一点空间来争取传统机械性能的最大优化吧。必须平放！！！    这一大块的背板毫无悬念是用来装主板的~~~~~他的尺寸是30*25cm，并且允许上下之间可以升降。 也就是说，几乎任何PC主板都能安装上去，即使大板也能兼容。显卡长度方面能满足30cm以内绝对没问题。#p#分页标题#e# 这估计只有极个别的发烧级配置不能装。作为一体机，这已经远远超越了他自身的使命了！！！ 下面展示升降调节，幅度不算太大，但基本够24寸以内的显示器使用。 另外一面就是360°球型旋转关节。    下面示范一下LG底座是怎么拆出来的。 LG的壳向来都做得简洁又美观，但是实用性就一般般了。拆底座还真要细心慢慢找螺丝孔。基本上都是外壳盖着关节和螺丝。。。。    #p#分页标题#e# 把显示器也装上去以后就开始安装板卡。 CPU散热器拆掉了风扇，目的当然是静音啦。我的目标是全机无风扇电脑。双核G530的低功耗就不用质疑了，随便一块金属都能散热了，更何况这是全铜的。    显卡是靠PCIE增高卡来改变插卡位置的，这样的好处当然是压缩空间了，一个全高显卡高度约10cm，但厚度才5cm多点，如果是无风扇的话，可以控制在4cm以内。堪比刀卡还要省地方。   作为实用主义者，向来不太在意走线那点小事。所以走线，我是出了名的烂掉渣~~~~呵呵 另外一说，一开始我在用伸缩DVI线。真心坑爹大家别买这货。合格率应该很低，用万用表测量有一排针脚不通，最终没显示。改天我还是用可转弯的DVI转HDMI再配HDMI扁形线估计会靠谱多。现在我只能用一般的附赠原装DVI线。 音箱用飞利浦的笔记本音箱，USB供电的。音质方面过得去，用听听口水歌看看电视剧还是足够的。低音部分就不要有什么要求了。我看中他的关键是大小真TM刚刚好啊！！！外观也刚好搭调~~~  搞好了显卡毫无疑问，可以装系统了。 #p#分页标题#e# win7旗舰 64位好用，不解析，还带自动OME正版破解  装好用驱动精灵弄驱动最省心了。。。。  来个顶部特写，只要不嫌每次都站起来锻炼身体活动经络的话，我还真省去了前置USB面板。 这方面要怎么改进，日后再算，现在性能才是主要测试对象。 看了那么久，细心的话应该发现把手的位置不在正中间，而是在靠左边。这是因为整台机器的重心确实偏左的原故，为了更好携带，所以必须得跟着重心偏移。 当然，这位置我随时都可以用螺丝刀调节。  网卡用双面胶粘上去的。  把底座完全贴近墙壁时，背后的散热器等主机配件刚好保持0.5~1cm距离，有基本的散热保障，同时也不会产生碰撞。安全裸奔~~~~ 不过以后会逐步考虑如何改进加入金属外壳。   #p#分页标题#e#到底这样的电脑有多节约空间，我来量一下。 从墙壁到显示器表面的距离约18cm，算上仰俯角调节，最大距离小于20cm。也就是全机最大厚度不超过20cm。  我们比较一下一般21.5寸显示器的实际占地厚度吧，也是将近20cm。 现在不论是否超薄液晶，基本底座也就18~20cm这距离。再薄的屏幕都浪费了，除了外观好看真的没什么特别的。 下图的猫咪老师很形象的反应了一般超薄显示器实际对空间利用的浪费。（真心我已经完全紧贴墙壁了） 现在我只不过利用了相当于一台主流显示器的实际使用空间就足以打造一个有独显的主流配置了。相比那些靠背挂机箱获得的一体机配置要高多了。  演示一下可调角度： 左右角度约±25°，这是该关节的最大限度了。25°的范围完全能满足和亲朋分享观赏的需求  仰角大约为20°，完全足够使用了  #p#分页标题#e#俯角受到插头和自身厚度限制，大约只有5°。不过完全够用了，俯角本身就是个偏门东西。 如果使用一些较厚的显示器，整体可调角度估计会降低5°左右。所以还是建议用超薄显示器，反正现在超薄LED已经普及价了！！！  分数随便跑跑。     简单温度测试，我大概运行2小时以后再开测的。平均温度相当于日常多媒体应用的温度，拷机相当于峰值运行状态。 看到整体温度是安全的，不存在散热问题。 已经用了3天表示很稳定。  功耗测试： 桌面状态 #p#分页标题#e#  CPU满载  全机烤机满载  跑游戏  价格和外观上确实直接买一体DIY套件更有优势。 但是我的优势在于 1、可旋转，可调角度（部分一体套件和品牌一体机甚至连仰角都不能调） 2、显示器尺寸不会受到限制（这点很关键，总不能因为以后换显示器而连同机箱换掉） 3、音箱可以根据喜好换（对于套件的音质怎么样就不清楚，但是能换总比不能换要好啊） 而且大部分外观漂亮的套件在用小电源，而非标准ATX。这样大大制约了配置的选择。 |
