疯狂DIY无线路由器天线（1）http://bbs.mydigit.cn/read.php?tid=320192。 一台腾达（Tenda）无线路由器，为内置天线，发射距离太近，隔一堵墙信号只剩2格，根本不能连接网络；于是就发扬自力更生、艰苦奋斗的优良传统，用有线电视的F头、75欧姆-5同轴电缆线和碳素笔杆、笔芯，光盘、网线等为原件，就地取材，玩一把疯狂DIY无线路由器的创意。 ------------------------------  今天搞了若干全向和定向无线路由器天线，展现一下，再给大家抛砖引玉吧！具体方法请参照疯狂DIY无线路由器天线（1）。 鼠标放在图片上，即可看到说明介绍。
[attachment=1195500]

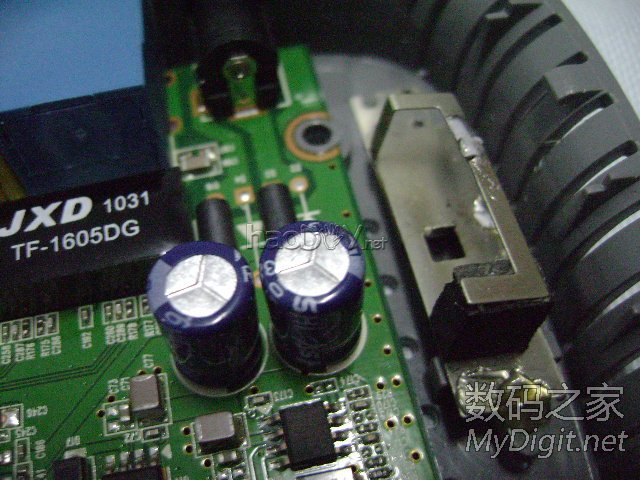

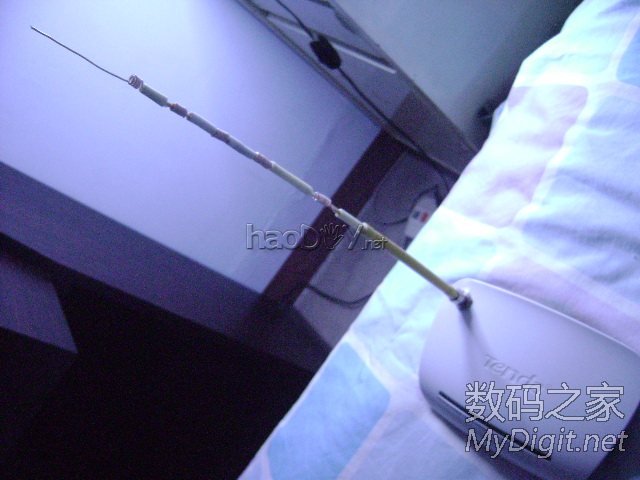

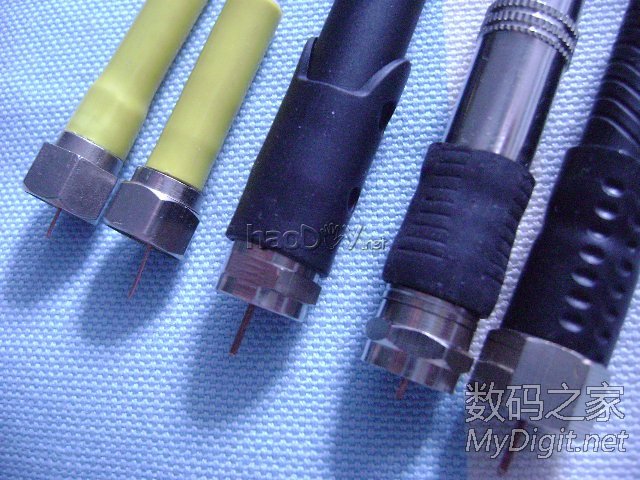

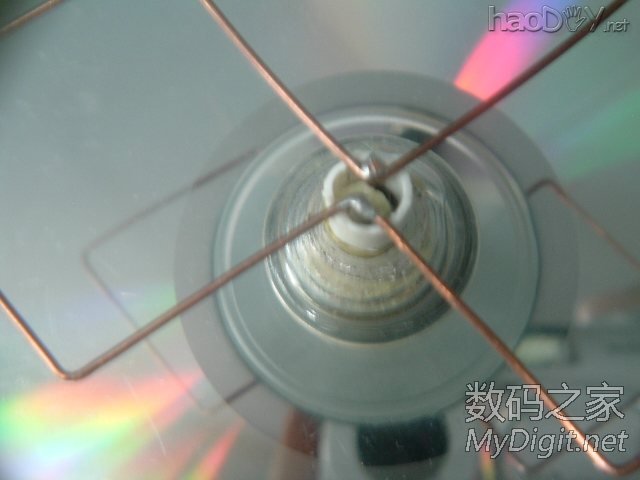

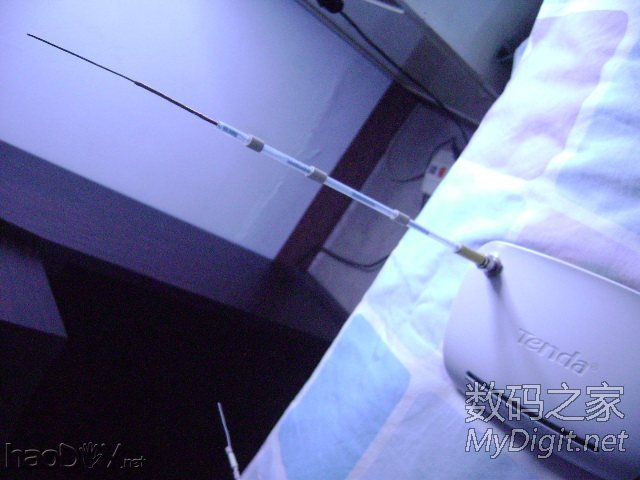

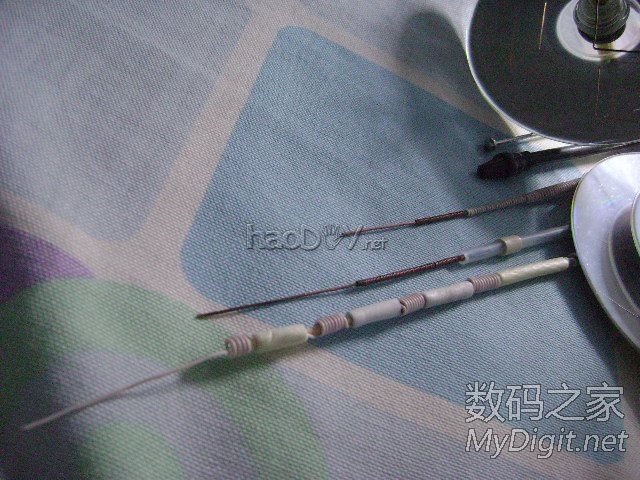

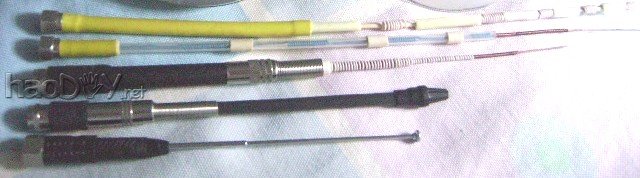

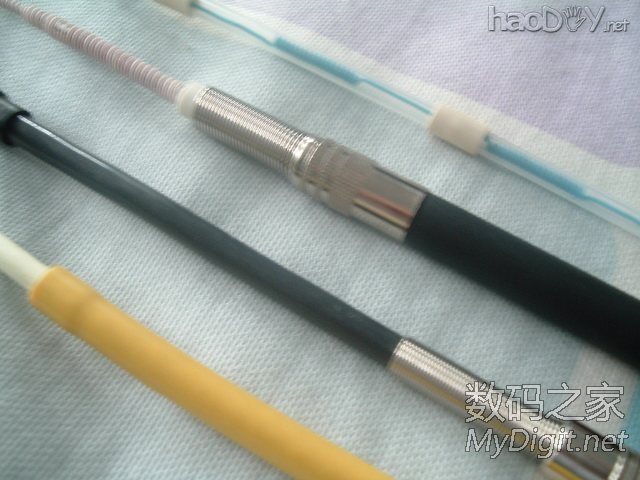

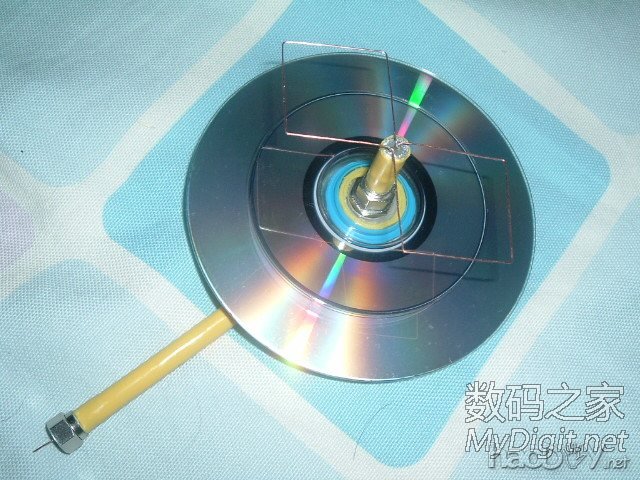

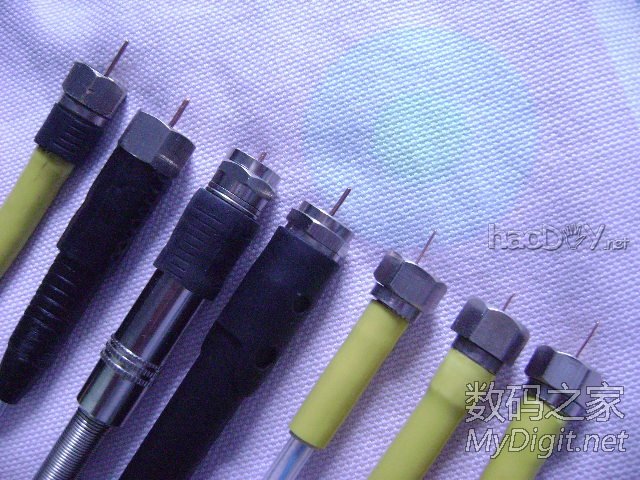

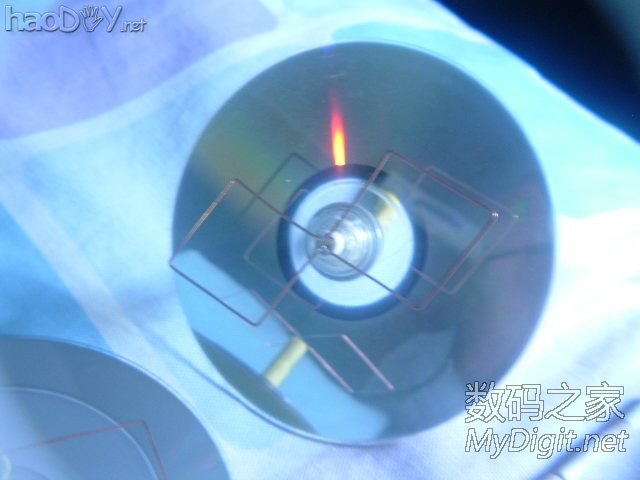

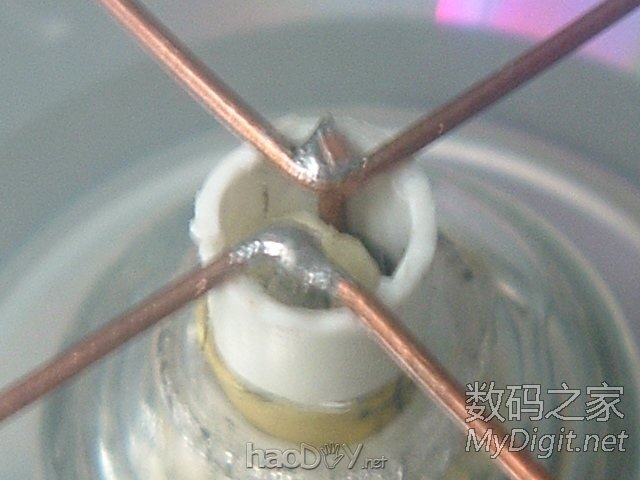

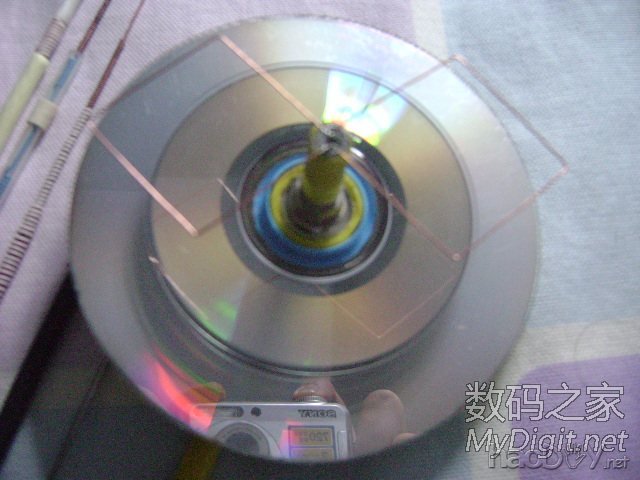

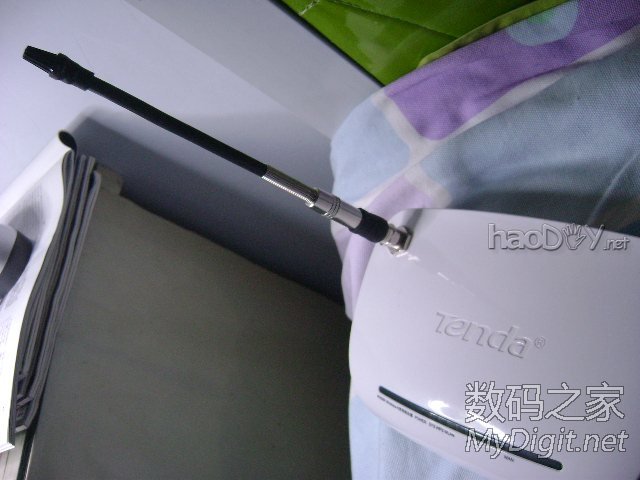

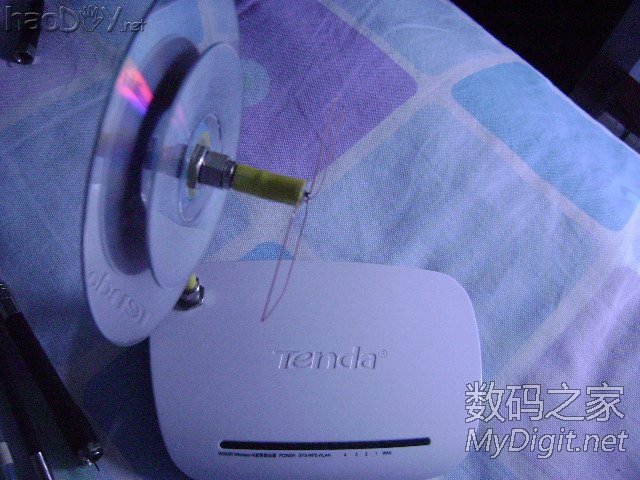

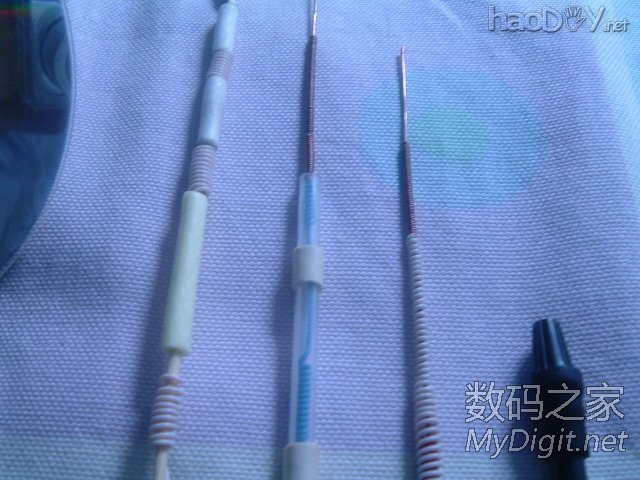

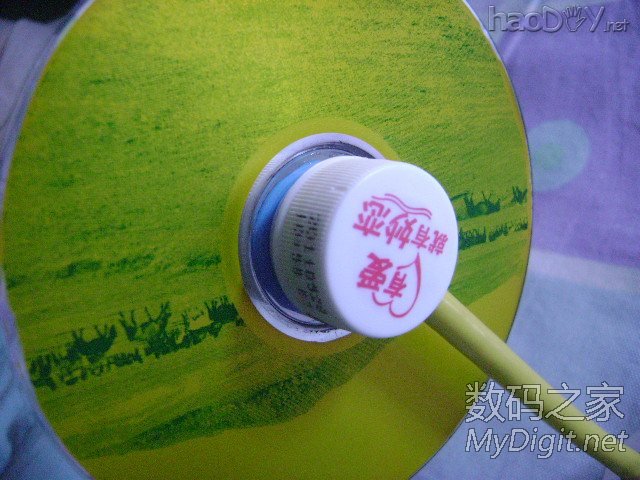

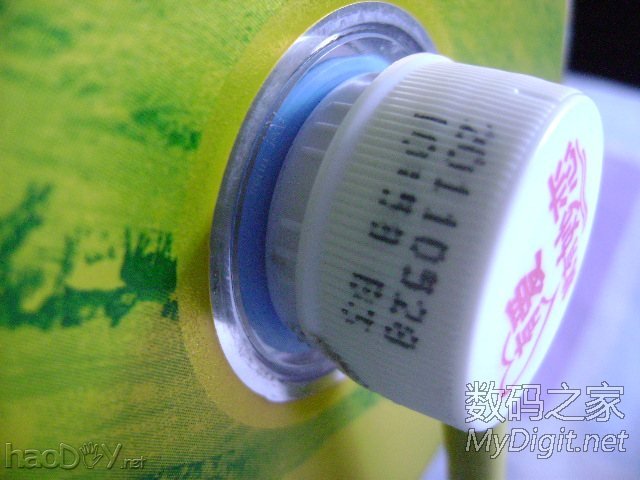

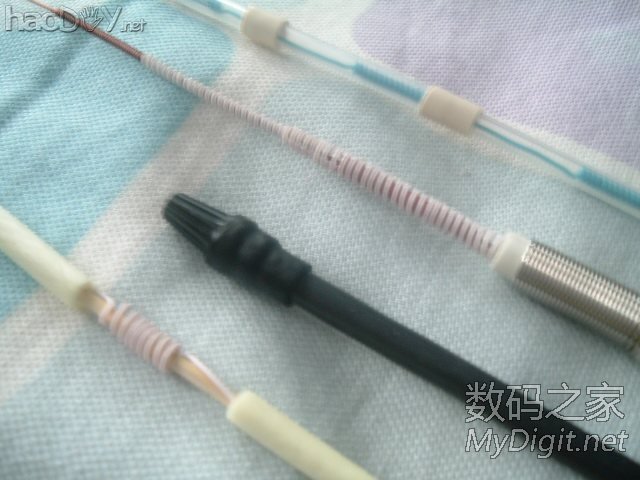

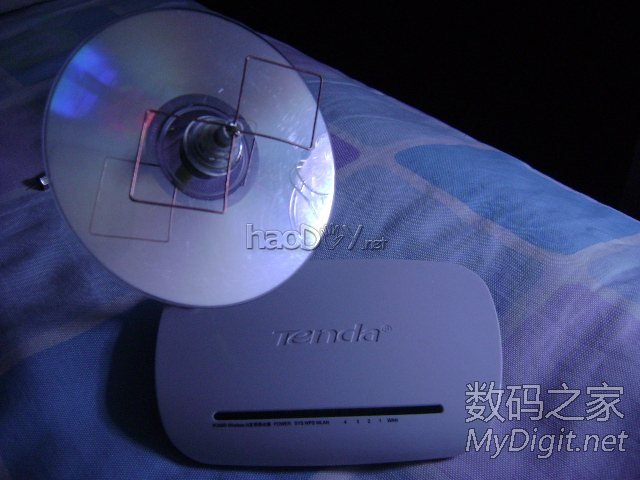

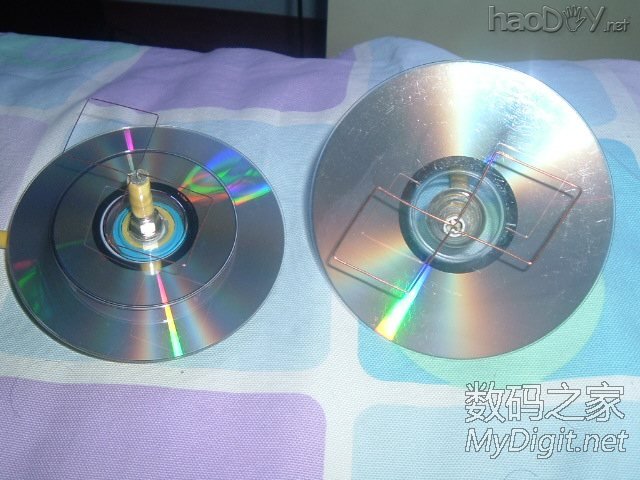

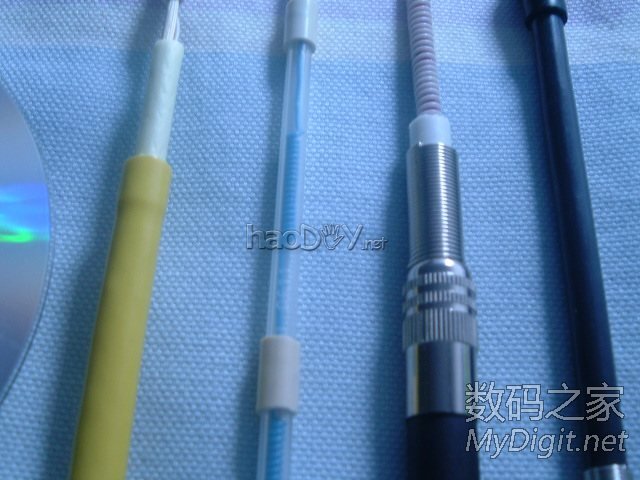

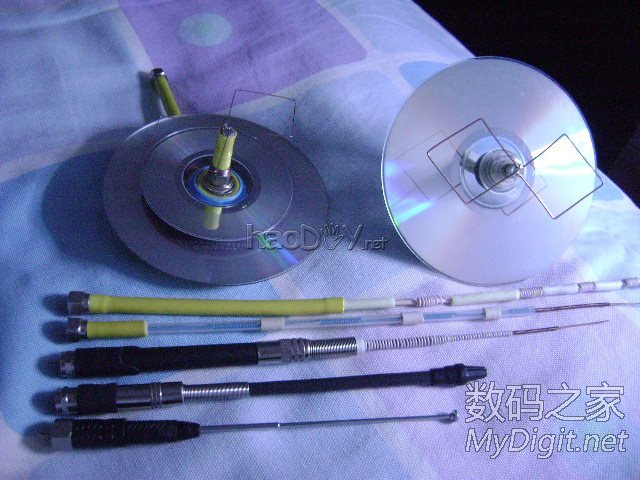

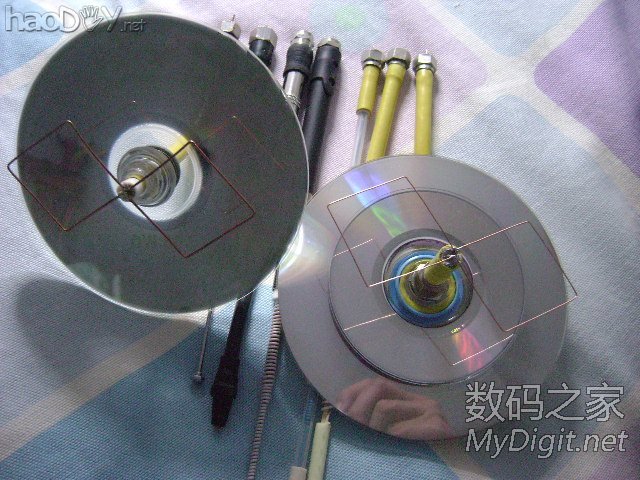

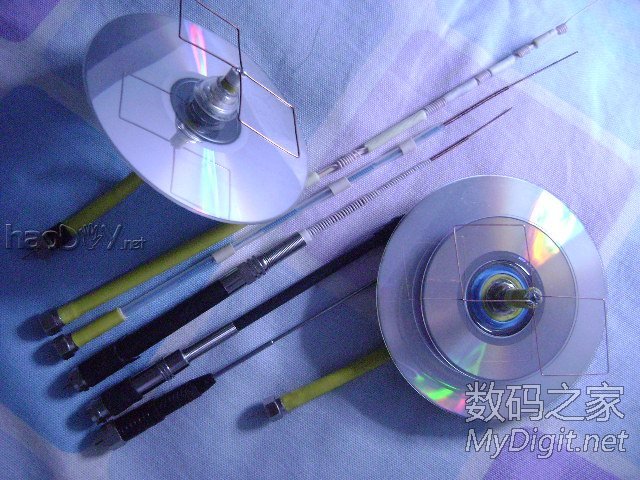

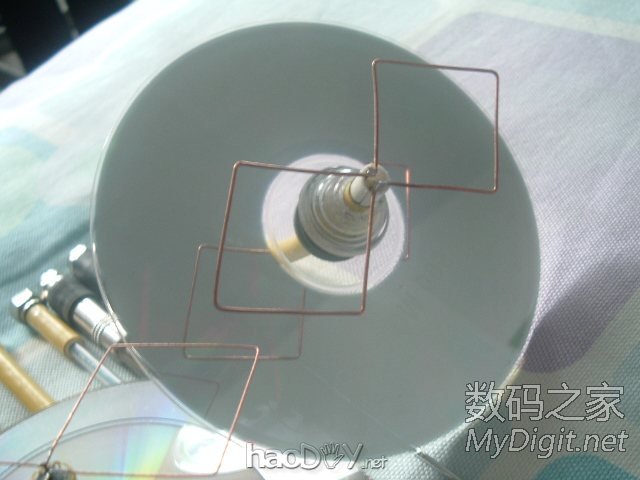

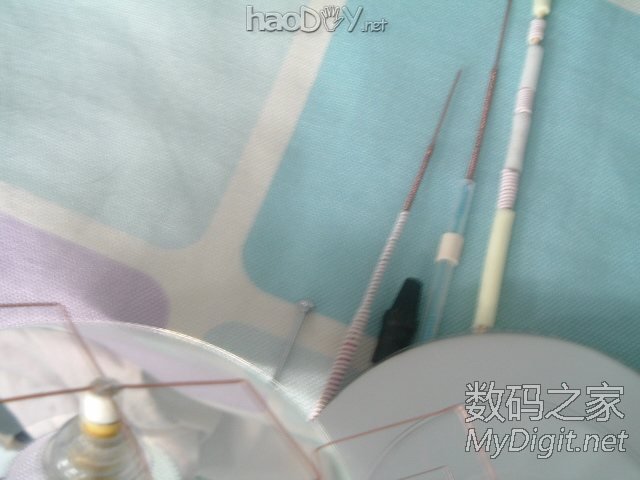

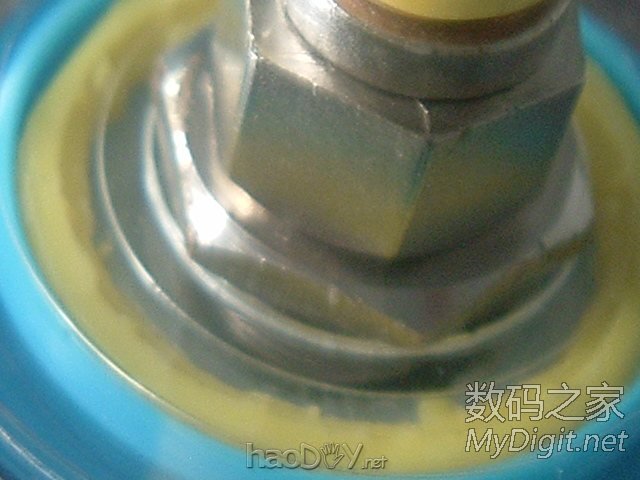

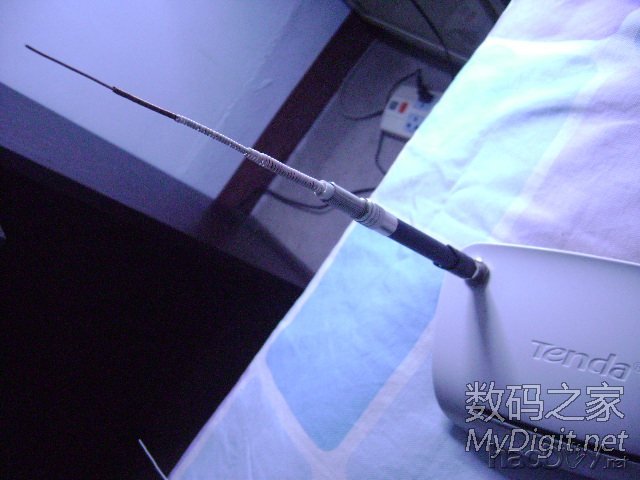

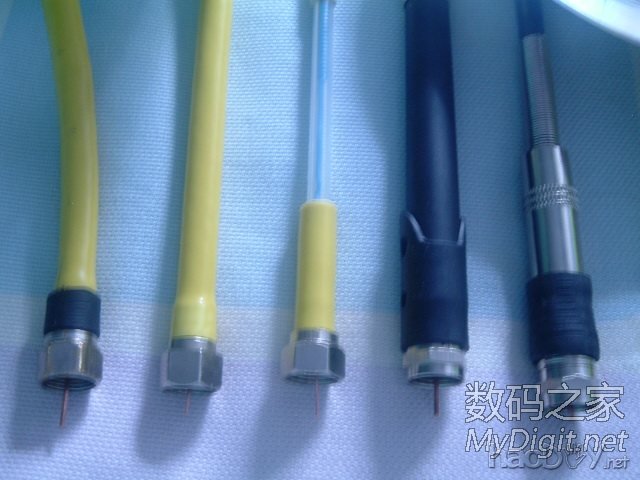

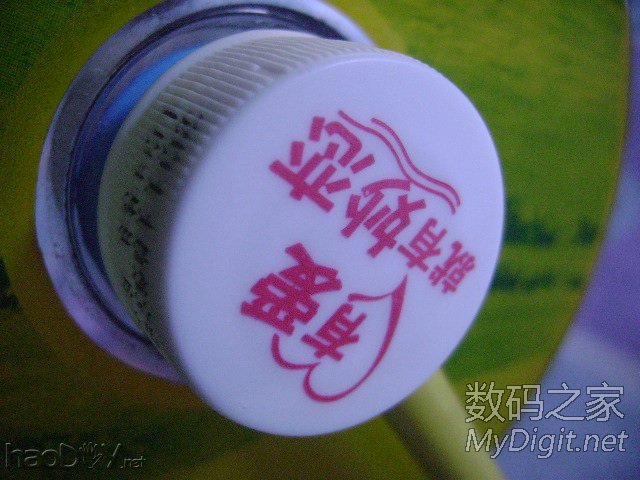

占楼待发，细加原理和文字说明，以及实验参数，敬请期待! 把以上7根天线分成两组，一组为全向天线，另一组为定向天线，进行对比实验和叙述： 一、定向天线比较： DIY了2个定向天线，菱形振子周长都是12.5cm，每个边长为3.12cm，正好是波长的1/4，经在同一高度直线试验对比，那个单碟的比双碟的传输效果好；双碟的比单碟的外形漂亮。 在反射盘的背面，单碟的1.5M处信号非常弱，双碟的在0.8cm处信号就很弱；如果隔一堵墙都没有信号了； 在反射盘的正面，同样隔一堵墙，单碟天线可达到4个格，双碟只有2个格。      经过分析，2个定向天线发射信号强度有区别，主要是因为振子所用的铜线粗细不一样，单碟上使用的是同轴电缆里较粗的芯线，双碟是网线里较细的芯线。 二、全向天线比较： DIY了5根全向天线，其中两根是用白、蓝两色网线芯线，代替同轴电缆芯线，插在F头上，并每隔一段就绕制成弹簧状的空心电感，蓝色的用无墨的碳素笔芯套起来，作为支撑；白色的用牙签和同轴电缆芯线的绝缘皮插接起来作为支撑；两者的区别主要是白色的插入同轴电缆屏蔽层长，蓝色的插入的短。 另2根是用同轴电缆插在F头上，就是用话筒插头装饰起来的黑色的，其区别也是同轴电缆屏蔽层的长短不一样。 最后一根是用FM收音机上的一截天线在尾部焊接了一截同轴电缆芯线，使其能够插入F头插座，这个天线头完全拉开的长度能达到14cm左右。 下面的图为天线的局部特写：        三、实验结果： 通过实验对比，全向和定向各有千秋，在同样障碍物（一堵墙）、同样高度、同样距离（6米左右）的情况下，得出如下结果： 1、天线长短与信号强弱不成比例，在全向天线对比中发现，芯线用25cm左右的信号反而减弱，芯线用12.5cm左右的，信号最强。   2、天线线径越大、越粗信号越强，在2个定向天线对比发现，用电视同轴电缆芯线DIY的振子，比用网线芯线制作的振子信号强。五个全向天线中，用两节收音机天线DIY的全向天线最粗，信号最强；同轴电缆芯线次之；网线芯线最次、最弱。   3、同轴电缆屏蔽层用的越短，信号越强。在全向天线中，发射芯线长度差不多的情况下，起屏蔽作用的同轴电缆线越短或干脆不用（将芯线直接通过F头与插座相连），信号越强；反之，凡是同轴电缆屏蔽层越长信号损失越大，信号强度弱。定向天线中，振子与反射盘的距离对信号有影响，太远和太近信号都弱，达到波长的1/4即3.12cm时最强，达到波长的1/2即6.25cm时，由于光盘直径太小，信号强度略有减弱（下降一个格），但对反射的方向性影响很大，好像是反射的区域宽了。
