背光键盘改造记,换灯效果还不错

时间:2014-12-05 17:48来源:itbbs.pconline.com.cn 作者:洛香惜 点击:
颜色渐变闪动,键盘变成了彩色了,虽然没有达到我预想要的东西,中途出了点差错,把事情想的太完美了,以为把原灯拆了补进其它颜色的灯就可以了,终究是对灯不太了解,导致了失误。折腾了半天,终究还是保住了背光
看到有很多的技术男给自己的机械键盘改灯换轴,回想想曾今哥也是电工男,虽然没有出师。但这改灯应该难不倒哥吧!估计是几年没有从事那行了,千算万算,都是自己失算,不知道是技术问题,还是灯有问题,总的说来一言难尽,,别说改灯,差点把背光机械弄成了无光机械了,悲催。下面就来分享下我狗血的改灯经历,让大家也知道,改灯不是随便能弄的。

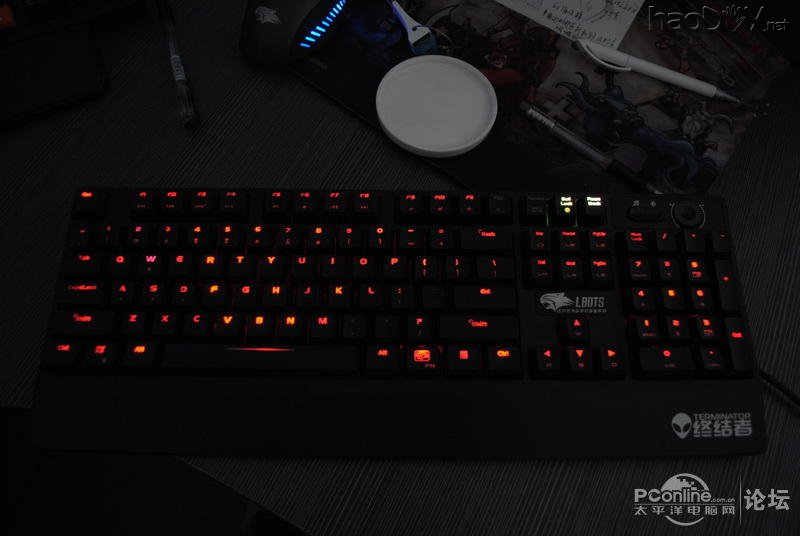

键盘是凌豹终结者,买来也有一段时间了,但那背光我不是很喜欢,哥喜欢红色背光多点,擦,骚红,所以,就想着换灯,再换灯之前,拍个背光灯留念,因为,这个瞬间,已经不会在重现了,就当作祭奠我那即将消失的自带背光灯。


准备拆解。

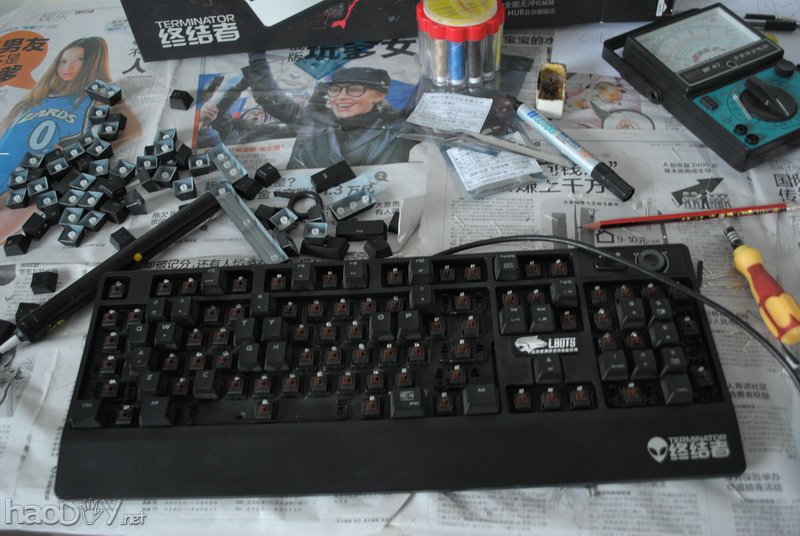

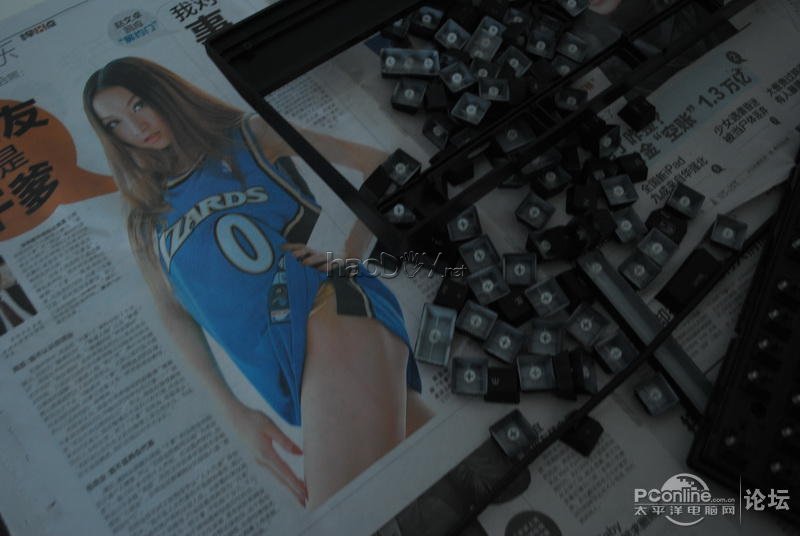

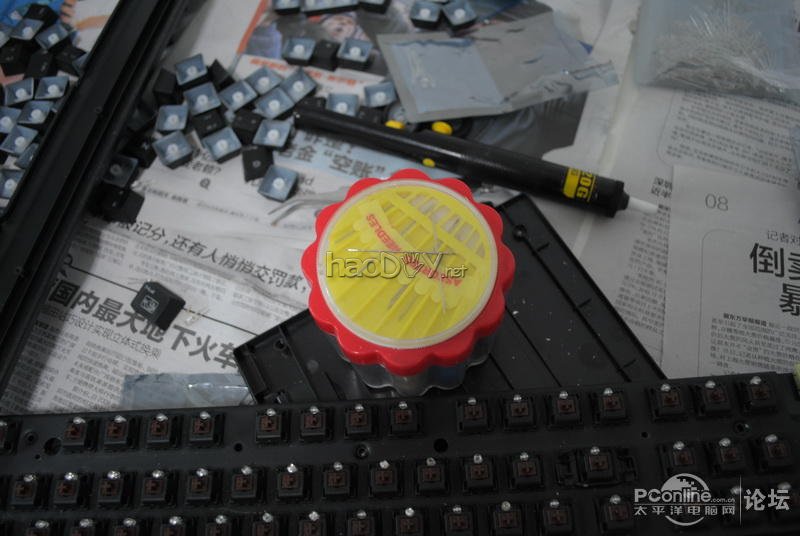

开拔键帽,把终结者拆的稀巴烂,换灯,其实并没有太多的担心,拆灯不会影响键盘的使用,最多就灯毁了。所以,并没有什么好担心的,几百块也不至于打水漂。


拆解少不了这万用螺丝刀。


我拆。


螺丝取下来了,但还是取不出上盖。


我勒个去了,看来不用暴力是不行啊,里面有卡扣一样的东西,很牢固,忘了说了,中间还有螺丝。我说怎么用暴力也解决不了,真用蛮力,那肯定要废掉的。


有螺丝刀,蛮力,在坚固的东西,也会拆的七零八碎。上盖已经取下。键盘正在被解尸。


背面电路板。一会要从里面拆灯,看到密密麻麻的焊点,一会要拆很多的焊点,想想还是有点胆怯的。


拆焊点工具上场。电烙铁,锡丝,松香,吸锡器。

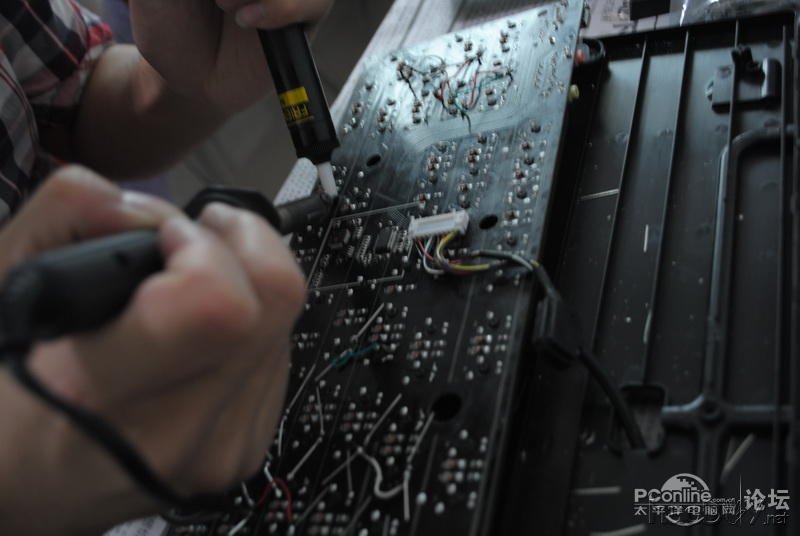

清理焊锡,吸锡器是重点,没有一个好用的吸锡器,拆锡不太可能。


电烙铁加热准备,可惜了没有烙铁专用架子。没有那就要小心了,这玩意一会温度很高,不小心,碰到了,掉下来了,或怎么滴,没准身上就出现一个洞。


这是我预想要的图形,也就是改灯后,如果成功,那将会是这样,如果失败,失败就麻烦了。不过我想,就算失败了,也应该还是个背光键盘吧。




用笔先在电路板的背面划出来,一会知道要怎么拆灯。不需要翻来翻去的,省事。

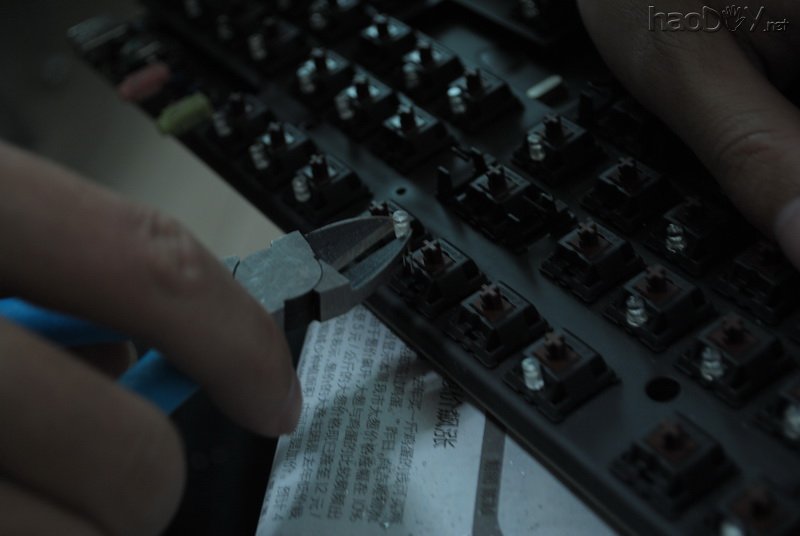

开始取灯了,取过的过程中,必须注意焊点问题,如果焊点温度太高,可能会把焊点的铜弄坏,那时候,就惨了。虽然哥很久没有操刀了,但还是那么熟练。
#p#分页标题#e#

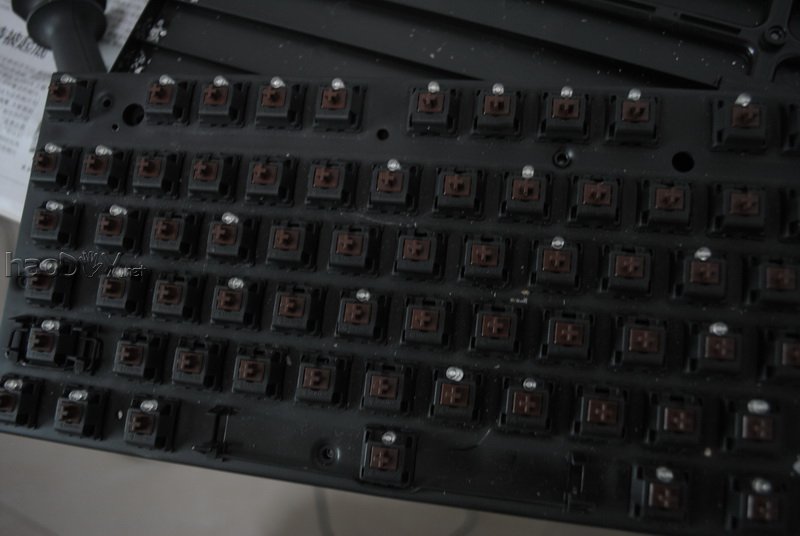

把需要换的灯取出来。

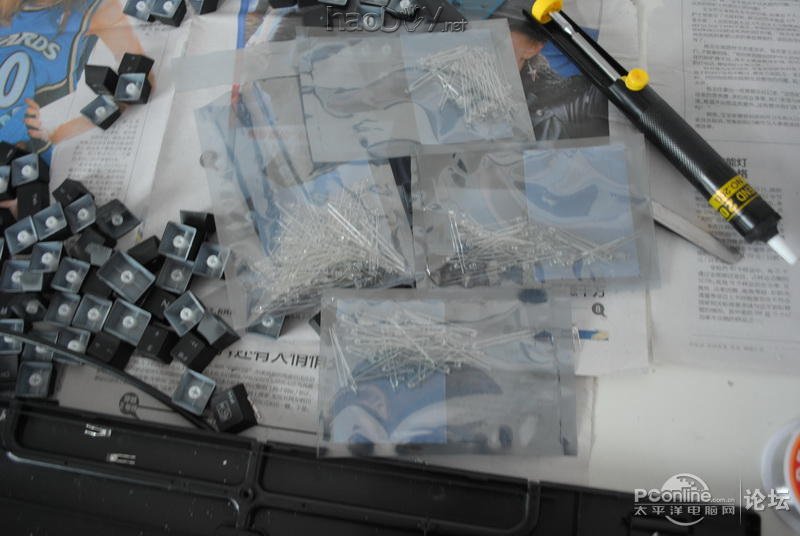

新灯出场,这次买的有点多,预备用下,其实我是想换多种颜色的,这样在上面就能看到我预期想要的东西。

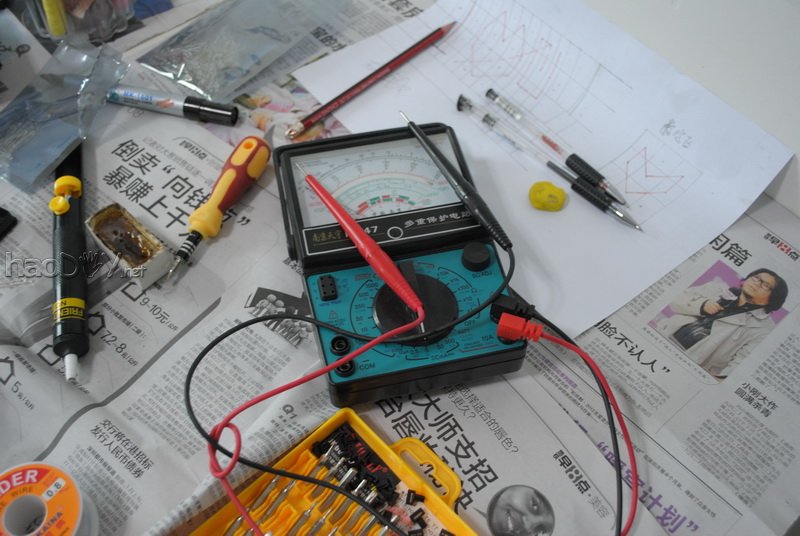

不清楚电路板那边是正极,那就用万用表检测下,实在没有万用表的,直接给键盘通上电,再把发光二极管接到焊点上,就可以测出电路板的正负极。


针,是用来通键盘上灯孔的,老马都会失蹄,何况还是没有出师的菜鸟,因为失误。把焊点上的铜弄掉了,灯孔也堵塞了,不用硬点的东西先通灯孔,灯穿不过去。


穿过灯的时候,把发光二极管固定位置,好上锡。


上锡,这个就简单了,随便怎么弄都没事。只要焊点和铜接触了,基本都会发光,技术好点的就弄好看点,技术差点的话,一般也行,只要能通电即可。

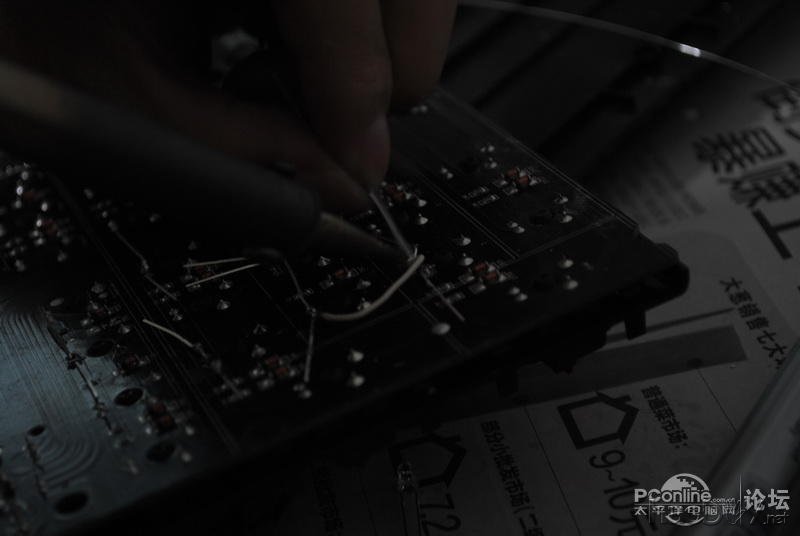

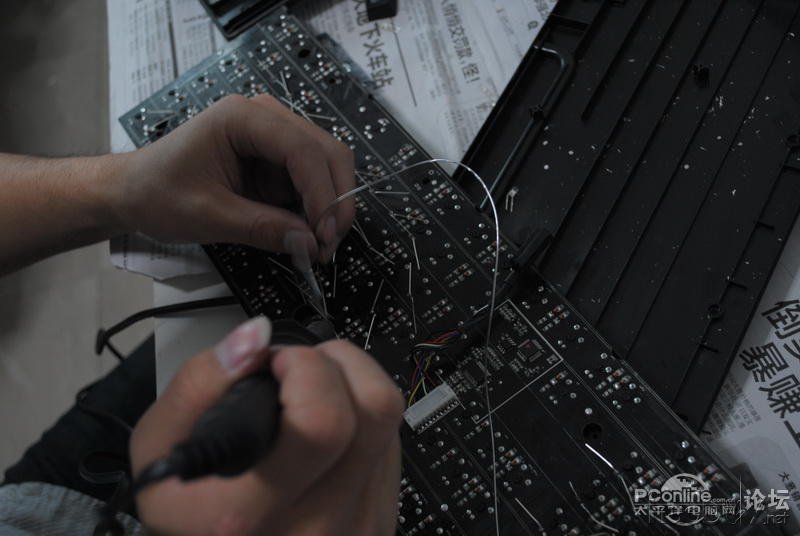

失误比较严重,焊点上的铜被弄掉,不过,还不是最糟的事,飞线是唯一可以解决这烦心事。

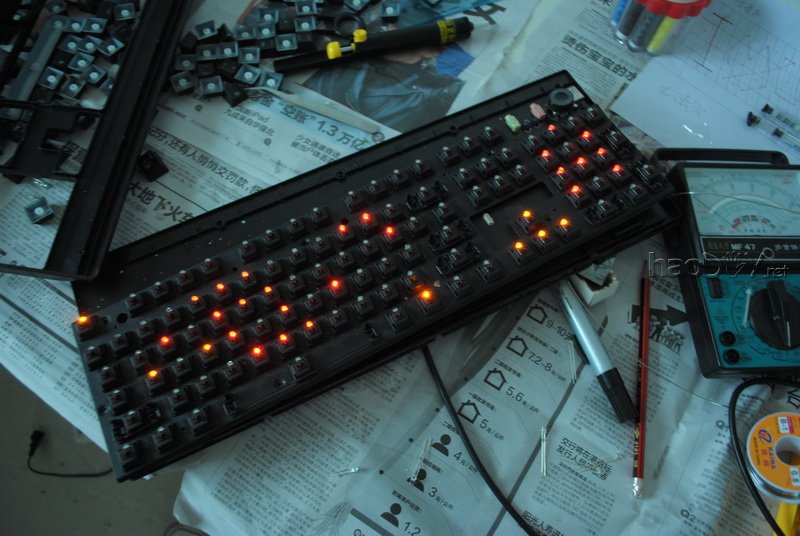

我在上面用了绿光灯,红光灯,现在绿光不亮,只有红色亮和他本身的黄灯亮着。更悲催的是,连没有拆的自带蓝光都不亮了,一下愣住了,看来改灯没那么简单,并不是理所当然的把原来的灯换掉就可以,有可能涉及到电压问题,也许是红灯的电阻大,消耗了大部分的电压,总的,我没法解释,为什么换灯后本身的灯都不亮了。


无奈之下,唯有把所有的灯都拆了,换上可以发光的红色彩灯,兴许键盘背光还有的救,否则这键盘背光就毁了。我拆拆拆。继续拆灯。




有的焊锡取不干净,灯不好弄,给暴力,焊点铜就要出问题,不给力,拔不出来,擦,难啊。


在把彩灯装上去。神那,换灯。等于把键盘上所有的灯都取下来了,一百零四个灯,就有两百零八个焊点,累死了。头大了。

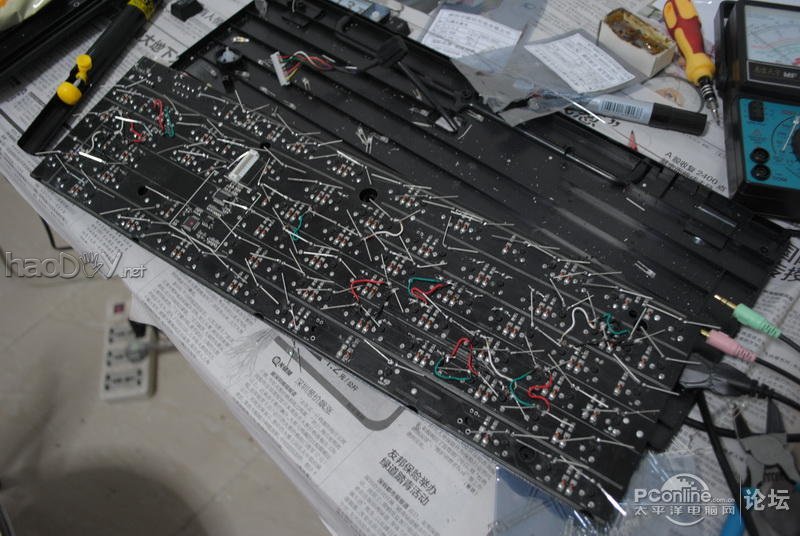

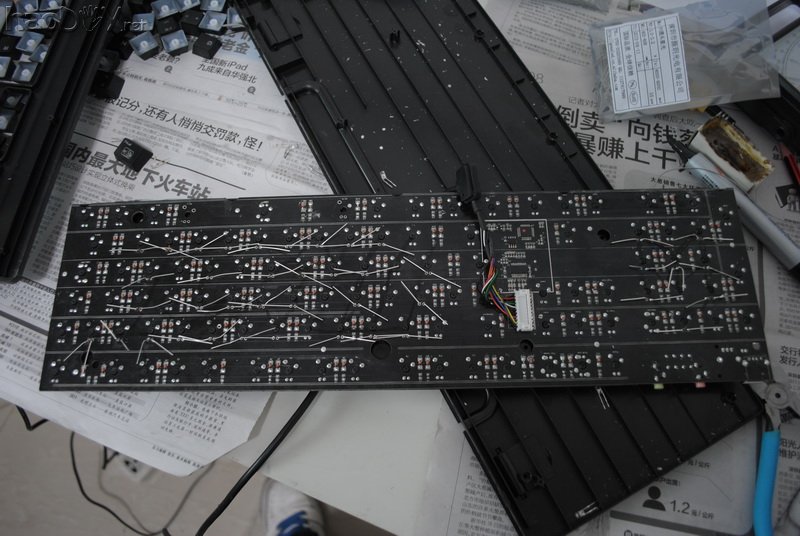

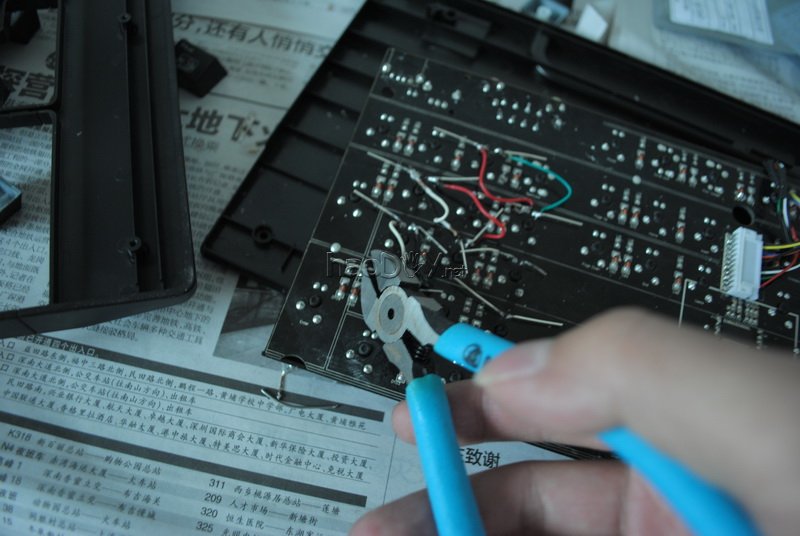

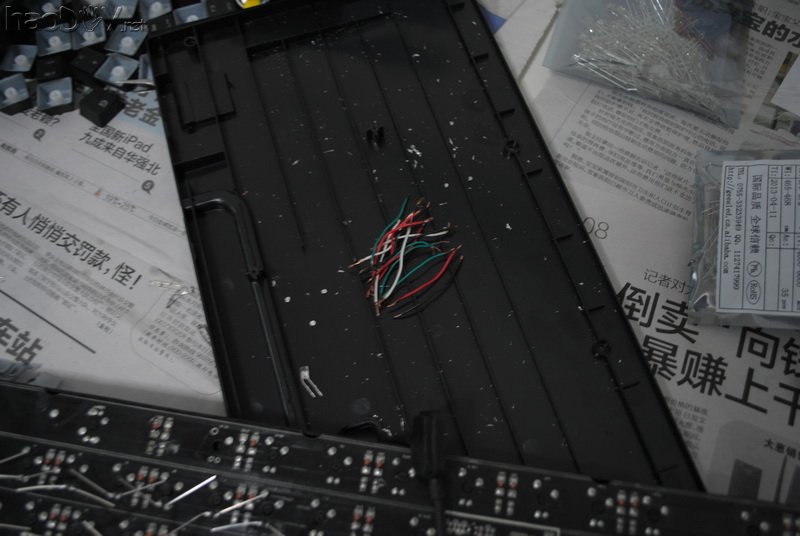

一切照旧,上锡,该飞线的地方就得飞线,最后用剪线钳把多余的线头剪掉,此时的键盘背面板已经惨不忍睹了。

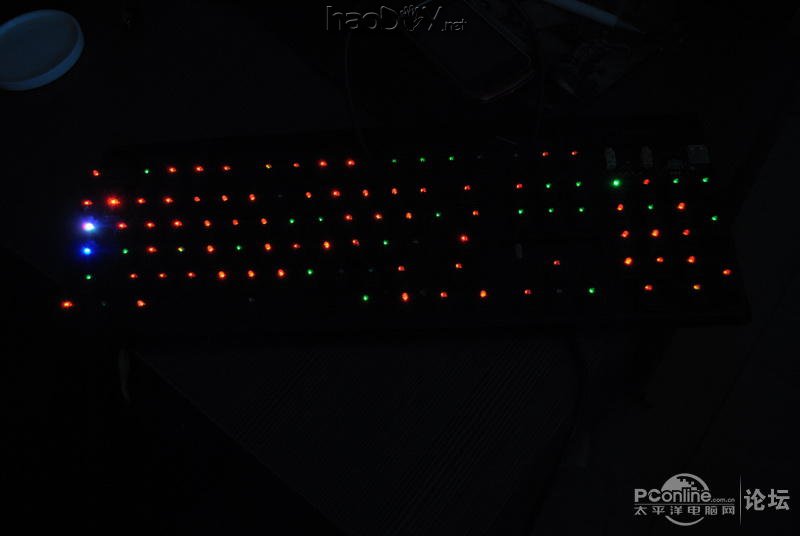

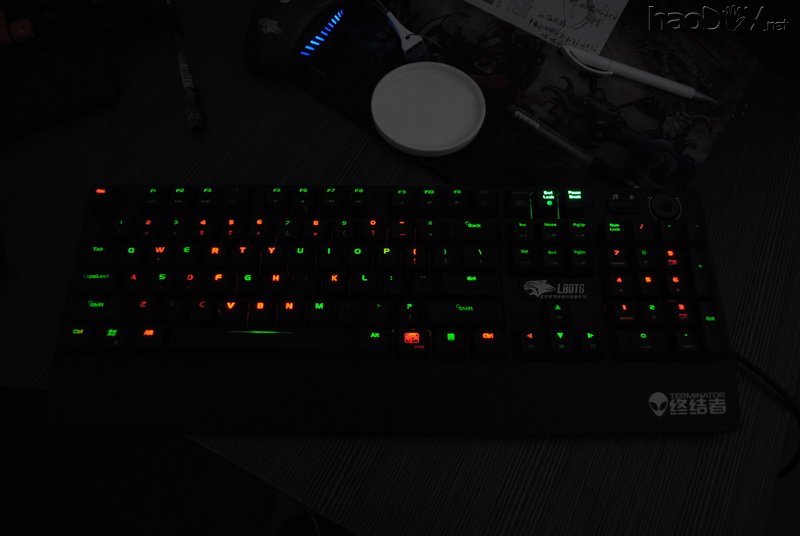

试了下,基本上都亮了,而且还是闪灯,虽然颜色分布不均匀,还是恢复了背光效果。




回装,上键帽是个麻烦事,不是很熟悉按键的分布,必须对着他的盒子上的布局来安装,很耗时间啊。

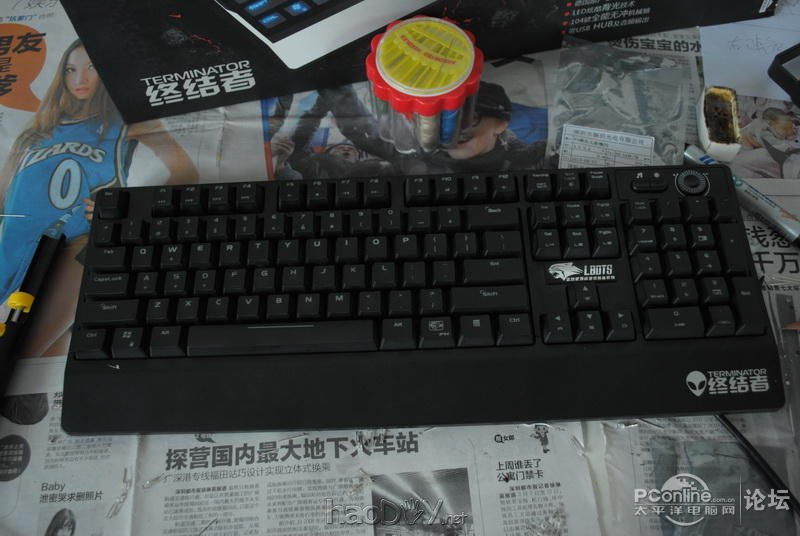

历尽千辛万苦,排除万难,终于把键盘还原了。期待的试下效果。

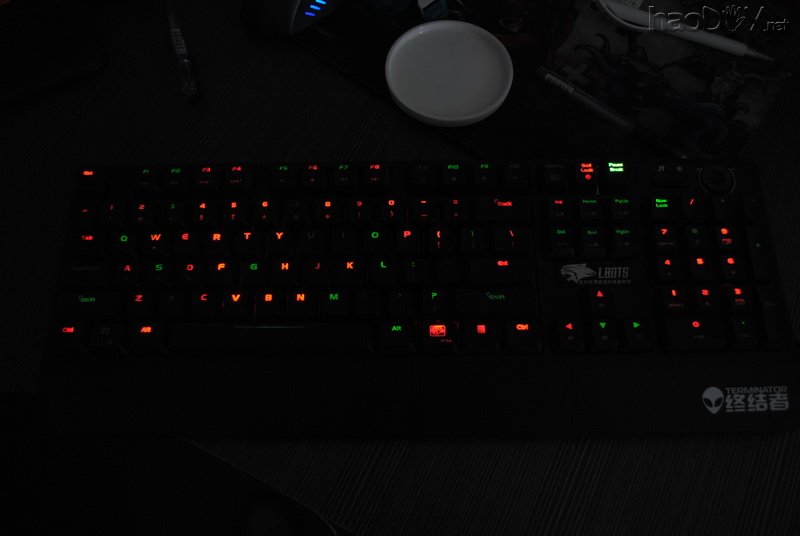

感觉还可以,据说七彩自动换色的背光感觉 还是很好看的。
#p#分页标题#e#




颜色渐变闪动,键盘变成了彩色了,虽然没有达到我预想要的东西,中途出了点差错,把事情想的太完美了,以为把原灯拆了补进其它颜色的灯就可以了,终究是对灯不太了解,导致了失误。折腾了半天,终究还是保住了背光,差点这好好的键盘被我手贱给毁了,再此提醒下各位啊,改造有风险,动手需谨慎。唯一有疑问的是,为什么我改装后的灯,只有红色的彩灯可以发光,其它颜色的灯放进去,没有灯亮,求大神解答 (责任编辑:admin)
